СТАНКИ ДЛЯ ИЗГОТОВЛЕНИЯ ВОДОСТОЧНОЙ ПРОДУКЦИИ

Ручные и автоматические

ОПЛАТА ПО ФАКТУ ПОЛУЧЕНИЯ ОБОРУДОВАНИЯ!

От производителя!

Каталог оборудования для изготовления водосточки

СМОТРЕТЬ ВИДЕО

станки для изготовления водосточной продукции

ручные и автоматические

ОПЛАТА ПО ФАКТУ ПОЛУЧЕНИЯ ОБОРУДОВАНИЯ!

В наличии! Напрямую от производителя с расширенной гарантией!

Для изготовления водосточной продукции Вам потребуются следующие станки: Листогибочный станок (гибка и резка металла), Фальцегибочный станок (изготовление фальца - шва для последующего соединения трубы), Вальцовочный станок (для того, чтобы преобразовать прямой лист металла в круглую трубу, скруглить его), Фальцеосадочный станок (для закрытия фальцевого соединения, шва), Зиг-машина (для изготовления сегментов, гофрирования, отбортовки или нанесения ребер жесткости), Круглогиб (для изготовления S-образного соединения желобов между собой и придания данному соединению большей жесткости) и кронштейногибочный станок (для изготовления крюков, кронштейнов). Дополнительно, для большего удобства стоит рассмотреть станок для изготовления гофроколена, так как он существенно снижает вашу производственную нагрузку и быстро окупается за счёт того, что детали, изготовленные на данном станке (гофрированные трубы) выглядят более качественно, чем если бы вы изготавливали сегментный отвод использую зиг-машину.

Каталог оборудования для изготовления водосточки

ЭТАПЫ ПРОИЗВОДСТВА:

1. Гибка и резка листа

2. Изготовление фальцевого соединения

3. Вальцовка трубы/желоба

4. Осадка фальцевого шва

5. Изготовление гофрированного колена

6. Гофрирование, отбортовка, изготовление ребра жесткости

7. Изготовление кронштейнов

8. Гибка бокового ребра жесткости

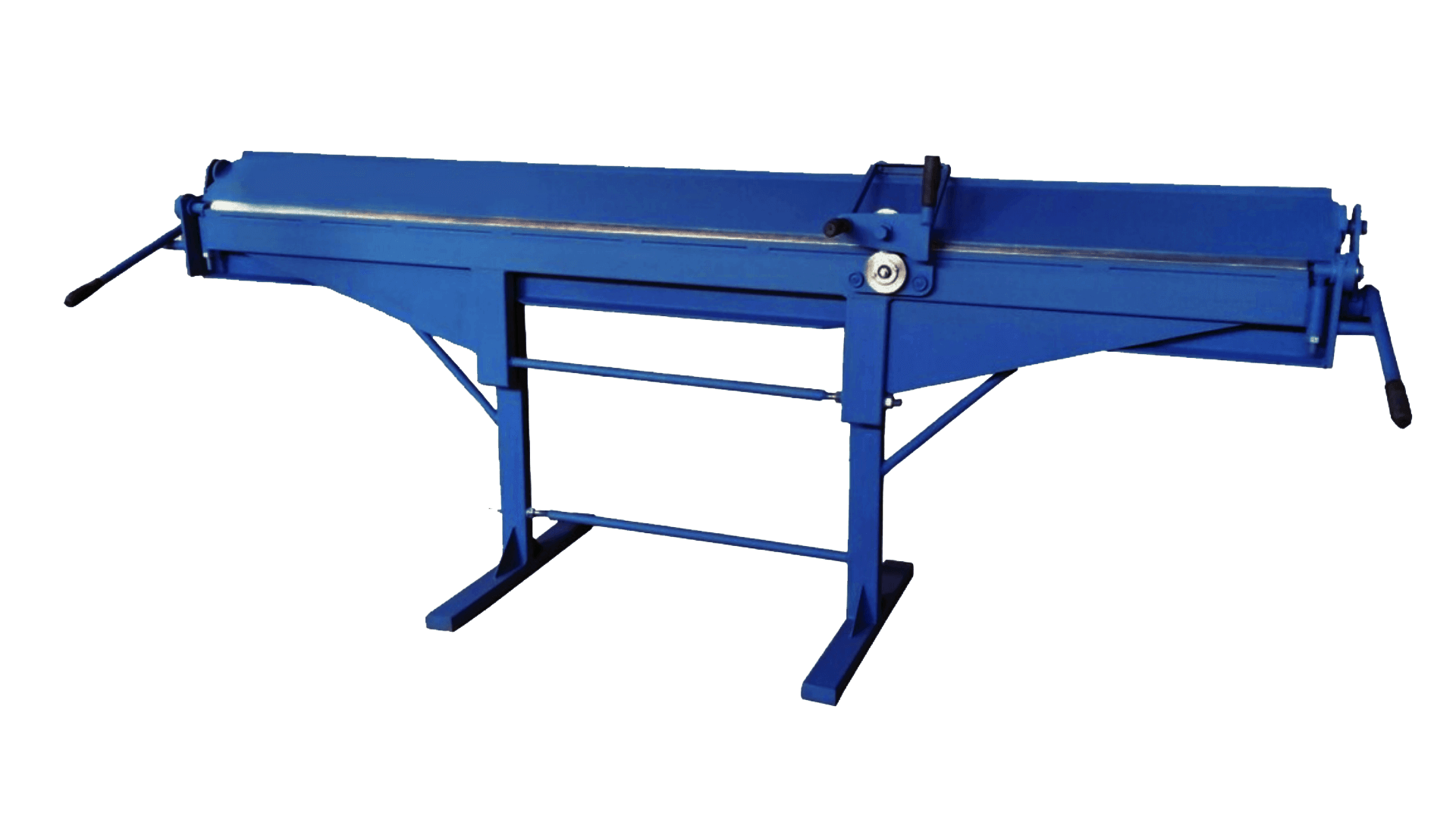

Гибка и резка листа - с помощью листогибочного станка нашего производства. Вы с легкостью сможете отрезать и согнуть металл до 1.2 мм толщиной включительно. Листогиб по большей части используется для изготовления кровельных элементов (коньков, ендов, уголков и пр.)

Роликовый нож листогибочного станка

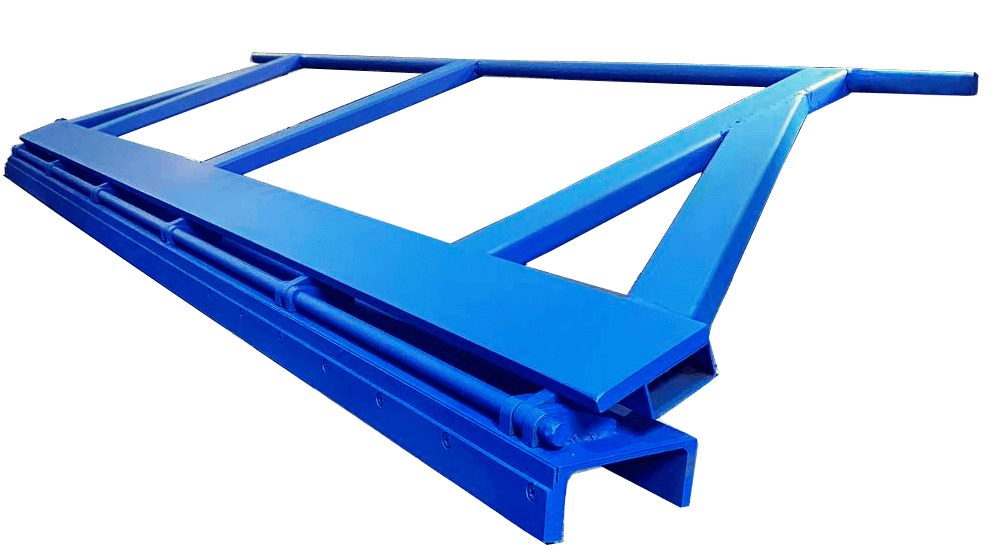

Изготовление фальцевого соединения – фальц (шов) для трубы делаются с двух сторон листового металла для последующего соединения его в трубу. На картинке изображен получаемый шов на нашем фальцегибочном станке.

Изготовление фальца на трубе

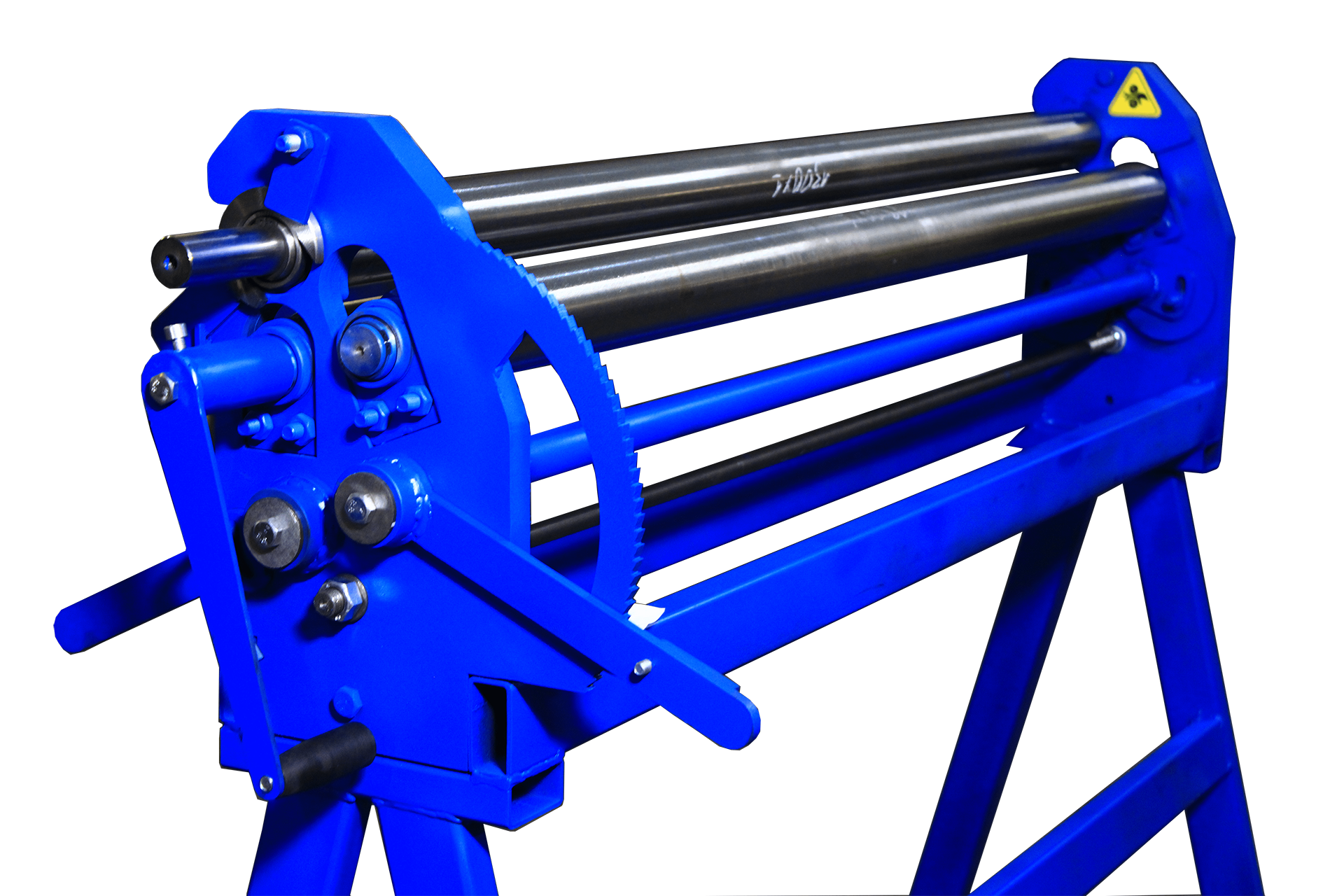

Вальцовка трубы/желоба - с этой задачей прекрасно справляется наш вальцовочный станок. Готовый лист с фальцевым швом прокатывается на станке и получается круглая заготовка (обечайка).

Вальцовка водосточной трубы

Осадка фальцевого шва – после того как вы вручную скрепляете шов между собой на готовой обечайке, вы одеваете готовую трубу на хобот фальцеосадочного станка, впоследствии на нем с помощью подвижной каретки изготавливается закрытый фальцевый шов (лежачий фальц).

Изготовление лежачего фальца

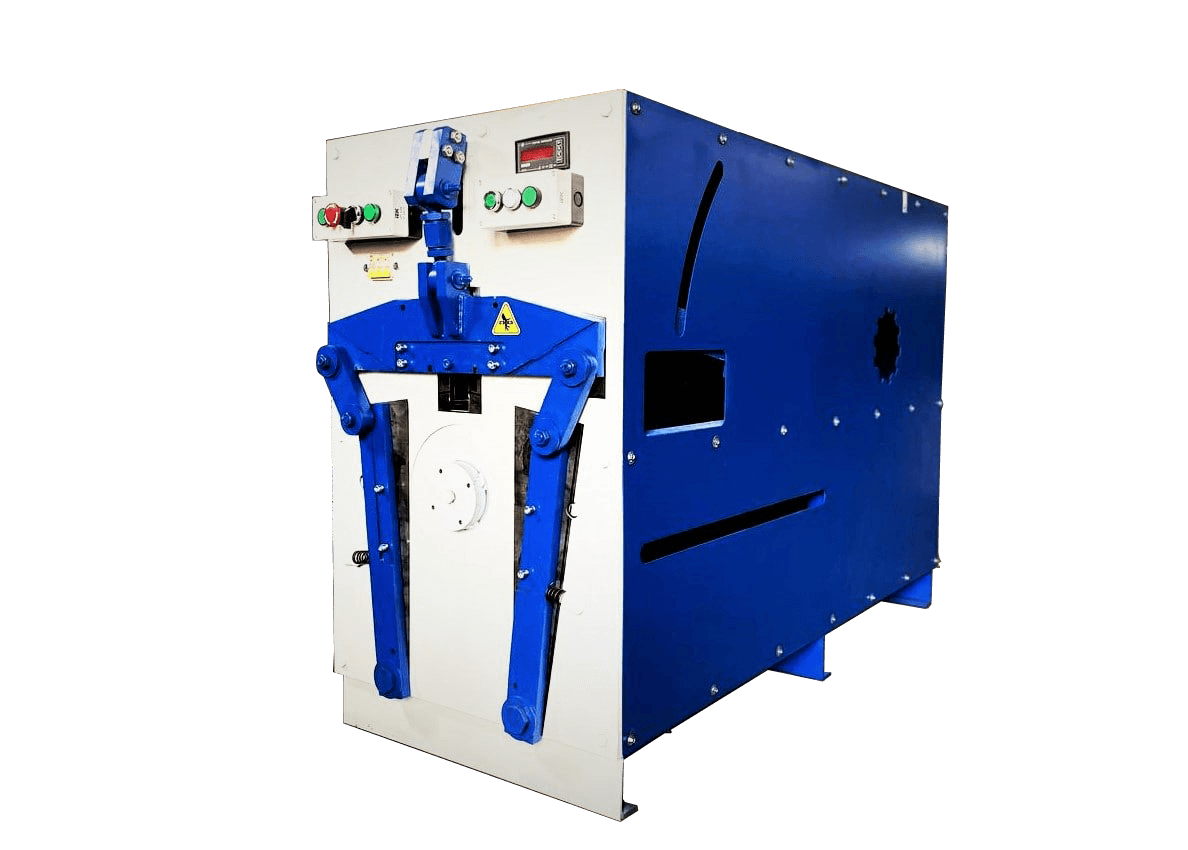

Изготовление гофрированного колена – готовая труба помещается в специальный станок, который имеет определенный комплект оправок и ножей. Этот станок гнет трубы круглого и прямоугольного сечения под нужным вам углом в автоматическим, полуавтоматическом или ручном режиме. Готовая деталь не имеет царапин, поэтому наши станки вы можете использовать даже с крашеным металлом. Приобретая у нас оборудование вы получаете 4 матрицы нужного вам диаметра в подарок!

Изготовление гофроколена на коленогибочном станке

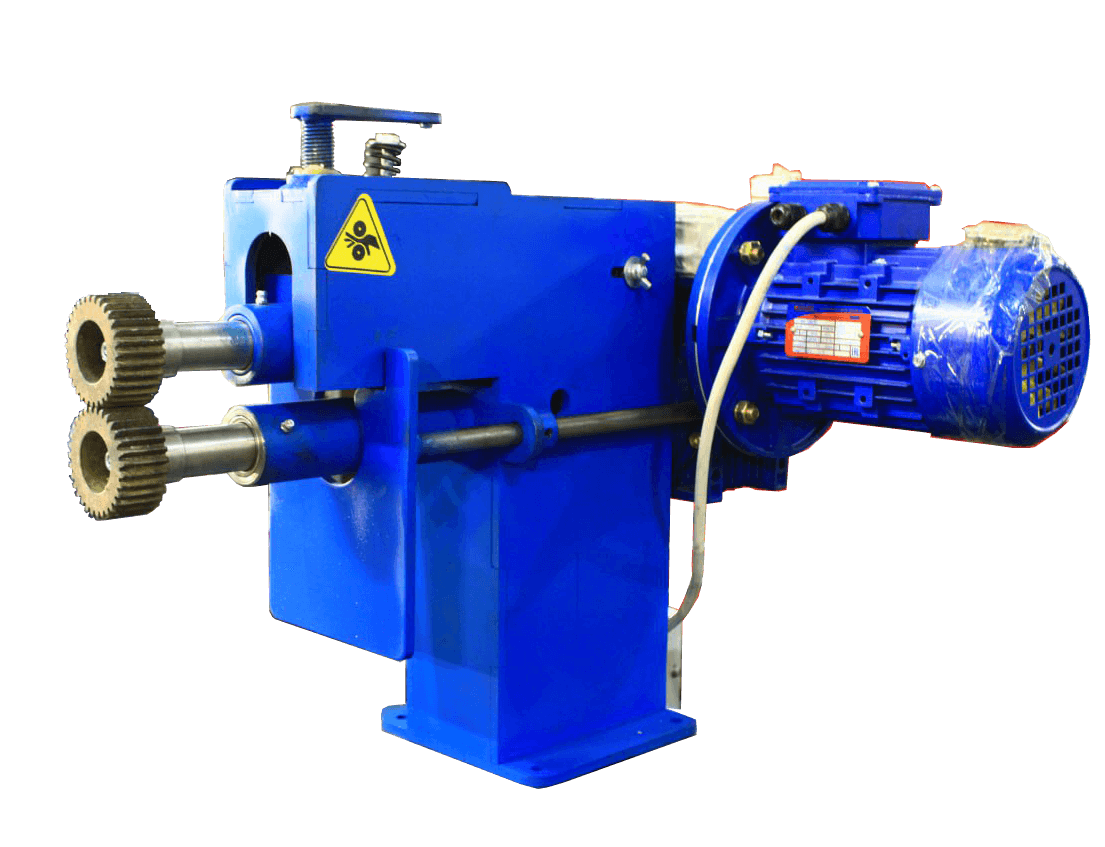

Гофрирование, отбортовка, изготовление ребра жесткости – все это можно сделать с помощью зиг-машины. Гофрирование нужно для соединения труб между собой, отбортовка - для изготовления каких-либо фасонных элементов или соединения деталей методом сварки, а ребро жесткости нужно для того, чтобы деталь выдерживала большие нагрузки. Так же зиг-машины используют при соединении круглых воздуховодов (ниппельное соединение).

Гофрирование

Гофрирование на зиговке

Отбортовка

Отбортовка детали на зиг-машине

Изготовление ребра жесткости

Изготовление ниппельного соединения

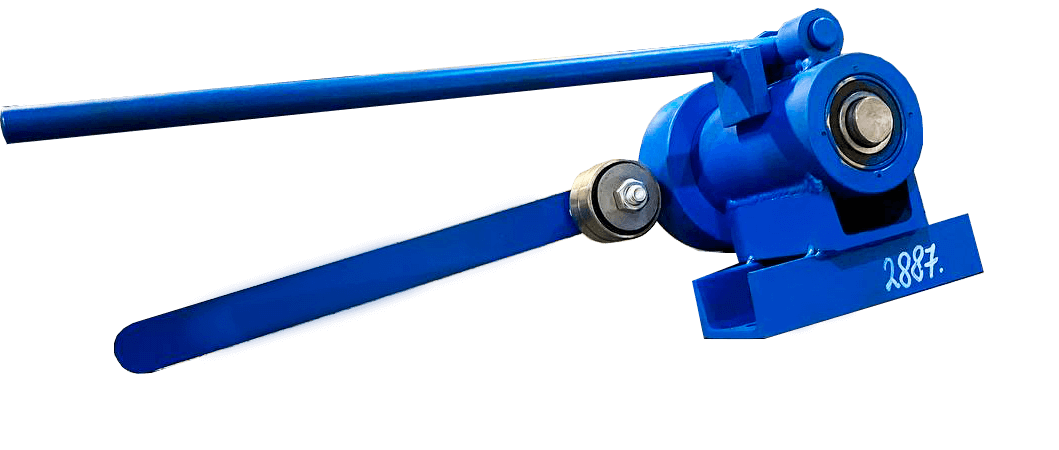

Изготовление кронштейнов – на простом кронштейногибочном станке вы можете изготовить крюки диаметром от 60 до 130 для желобов на длину 1.25 м. На специальном усиленном станке – диаметр кронштейнов может быть от 150 и выше (для водостоков длиной 2 м и более).

Как сделать водосточный крюк?

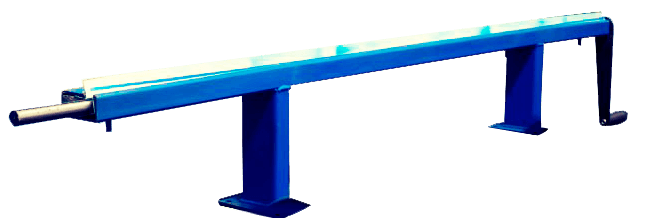

Гибка бокового ребра жесткости - для придания желобу прочности на круглогибочном станке делают S-кромку. Она выглядит как обычной завиток, но с помощью него вы так же можете легко соединять желоба между собой и делать промежуточные вставки.

Делаем ребро жесткости на круглогибе

ЭТАПЫ ПРОИЗВОДСТВА ВОДОСТОЧНЫХ СИСТЕМ:

1. Гибка и резка листа

2. Изготовление фальцевого соединения

3. Вальцовка трубы/желоба

4. Осадка фальцевого шва

5. Изготовление гофрированного колена

6. Гофрирование, отбортовка, изготовление ребра жесткости

7. Изготовление кронштейнов

8. Гибка бокового ребра жесткости

Гибка и резка листа на листогибочном станке Урал!

Гибка и резка листа - с помощью листогибочного станка нашего производства. Вы с легкостью сможете отрезать и согнуть металл до 1.2 мм толщиной включительно. Листогиб по большей части используется для изготовления кровельных элементов (коньков, ендов, уголков и пр.)

Правильный фальц на фальцегибочном оборудовании!

Изготовление фальцевого соединения – фальц (шов) для трубы делаются с двух сторон листового металла для последующего соединения его в трубу. На картинке изображен получаемый шов на нашем фальцегибочном станке.

Вальцы для скругления трубы

Вальцовка трубы/желоба - с этой задачей прекрасно справляется наш вальцовочный станок. Готовый лист с фальцевым швом прокатывается на станке и получается круглая заготовка (обечайка).

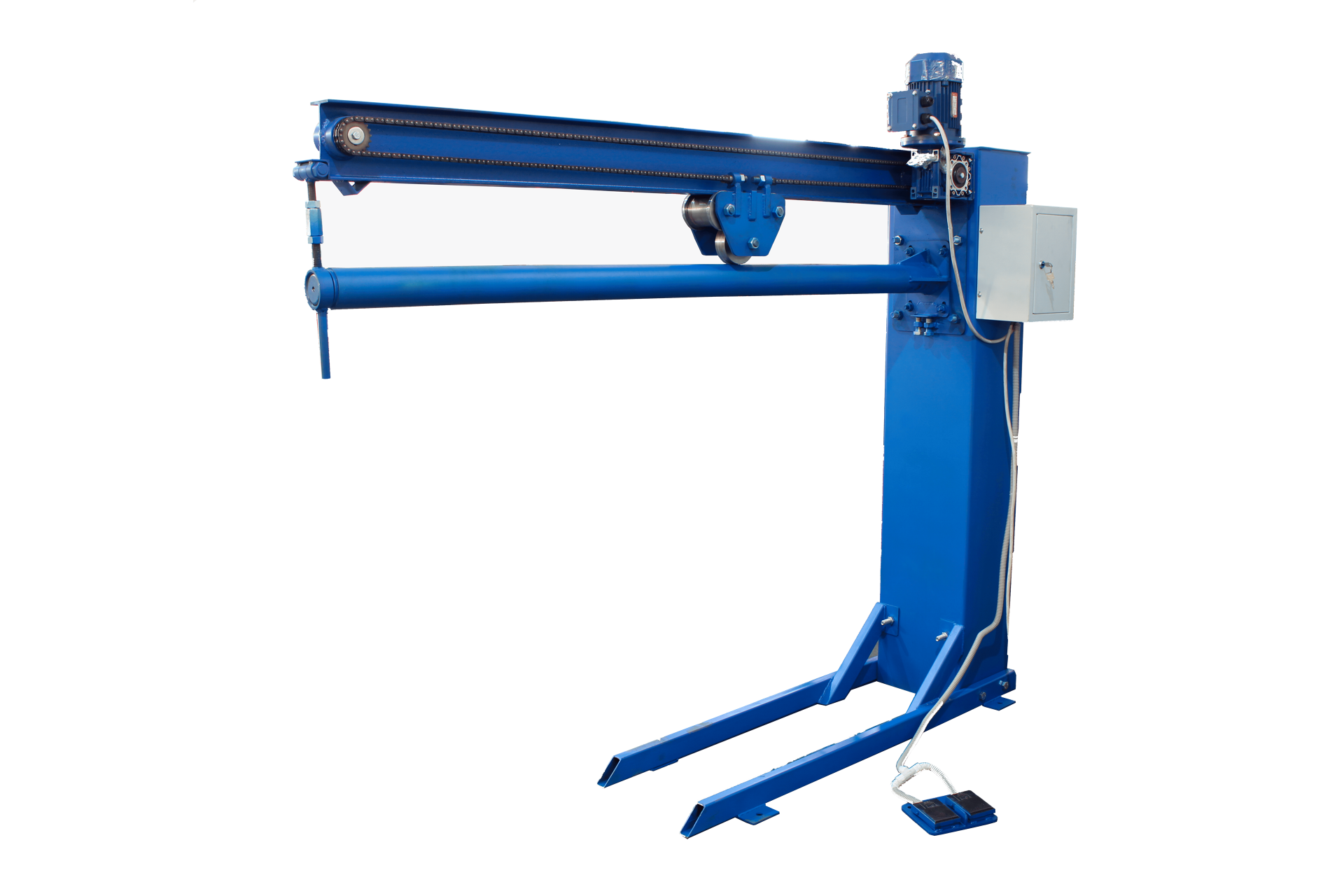

Фальцеосадочный станок для закрытия шва

Осадка фальцевого шва – после того как вы вручную скрепляете шов между собой на готовой обечайке, вы одеваете готовую трубу на хобот фальцеосадочного станка, впоследствии на нем с помощью подвижной каретки изготавливается закрытый фальцевый шов (лежачий фальц).

Коленогибочный станок для гофрирования

Изготовление гофрированного колена – готовая труба помещается в специальный станок, который имеет определенный комплект оправок и ножей. Этот станок гнет трубы круглого и прямоугольного сечения под нужным вам углом в автоматическим, полуавтоматическом или ручном режиме. Готовая деталь не имеет царапин, поэтому наши станки вы можете использовать даже с крашеным металлом. Приобретая у нас оборудование вы получаете 4 матрицы нужного вам диаметра в подарок!

Гофрирование

Как сделать гофру на зиг-машинке

Отбортовка

Как сделать отбортовку на зиг-машинке?

Изготовление ребра жесткости

Как сделать ребро жесткости на зиг-машинке?

Гофрирование, отбортовка, изготовление ребра жесткости – все это можно сделать с помощью зиг-машины. Гофрирование нужно для соединения труб между собой, отбортовка - для изготовления каких-либо фасонных элементов или соединения деталей методом сварки, а ребро жесткости нужно для того, чтобы деталь выдерживала большие нагрузки. Так же зиг-машины используют при соединении круглых воздуховодов (ниппельное соединение).

Способ изготовления кронштейнов для водостока

Изготовление кронштейнов – на простом кронштейногибочном станке вы можете изготовить крюки диаметром от 60 до 130 для желобов на длину 1.25 м. На специальном усиленном станке – диаметр кронштейнов может быть от 150 и выше (для водостоков длиной 2 м и более).

Круглогиб в наличии и под заказ!

Гибка бокового ребра жесткости - для придания желобу прочности на круглогибочном станке делают S-кромку. Она выглядит как обычной завиток, но с помощью него вы так же можете легко соединять желоба между собой и делать промежуточные вставки.

КОМПЛЕКТЫ ОБОРУДОВАНИЯ:

РАБОЧАЯ ДЛИНА 1.25 МЕТРА

Делаем водосточную трубу на 1.25 метра на ручных станках
Делаем водосточную трубу на 2 метра на ручных станках

РАБОЧАЯ ДЛИНА 2 МЕТРА

Делаем водосточную трубу на 1.25 метра на электро станках
Делаем водосточную трубу на 2 метра на электро станках

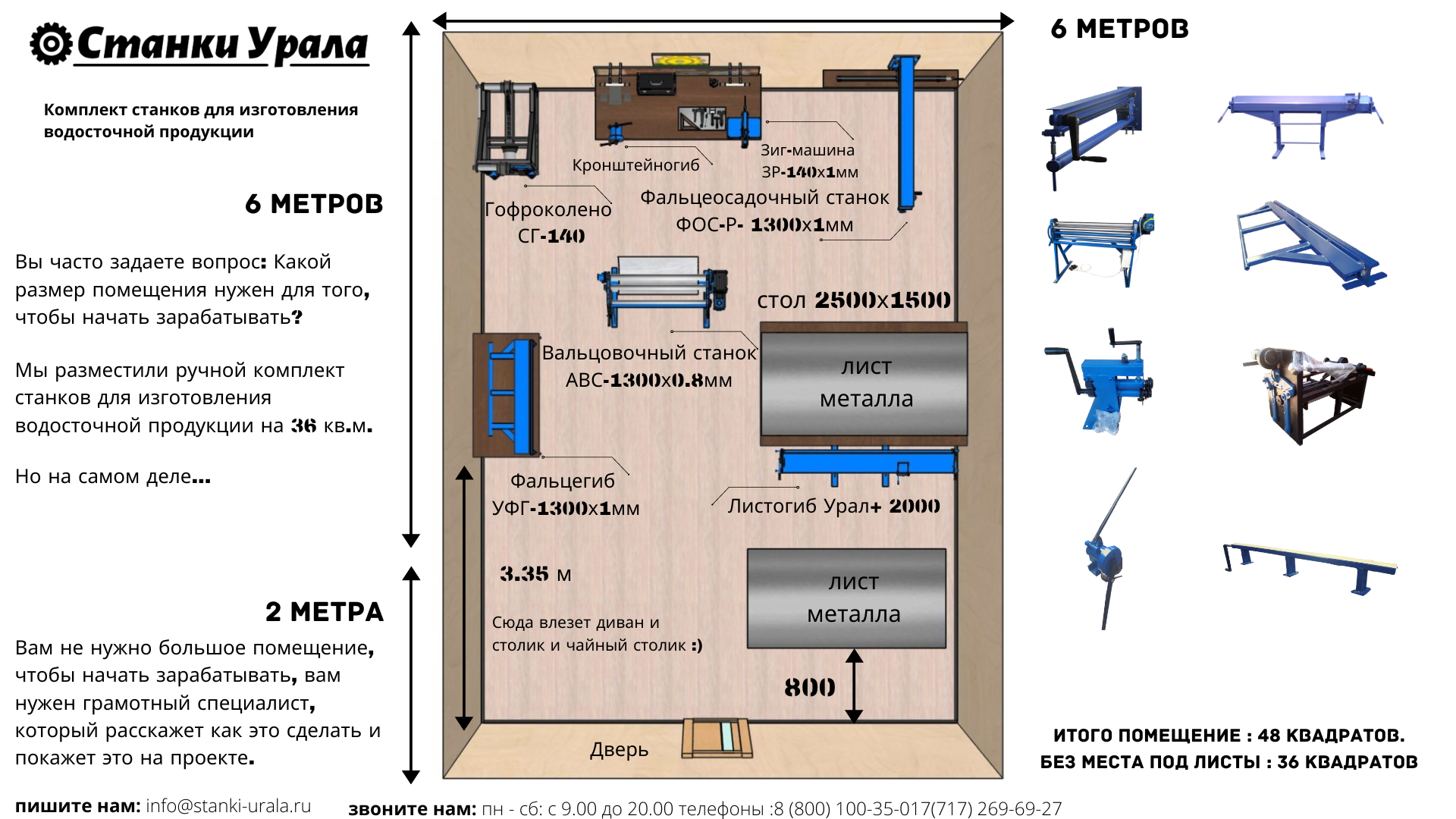

НЕОБХОДИМЫЙ РАЗМЕР ПОМЕЩЕНИЯ

Посмотри наш плейлист по станкам для изготовления водосточной продукции! Просто кликни на кнопку ниже!

кОМПЛЕКТЫ ОБОРУДОВАНИЯ:

РАБОЧАЯ ДЛИНА 1.25 МЕТРА:

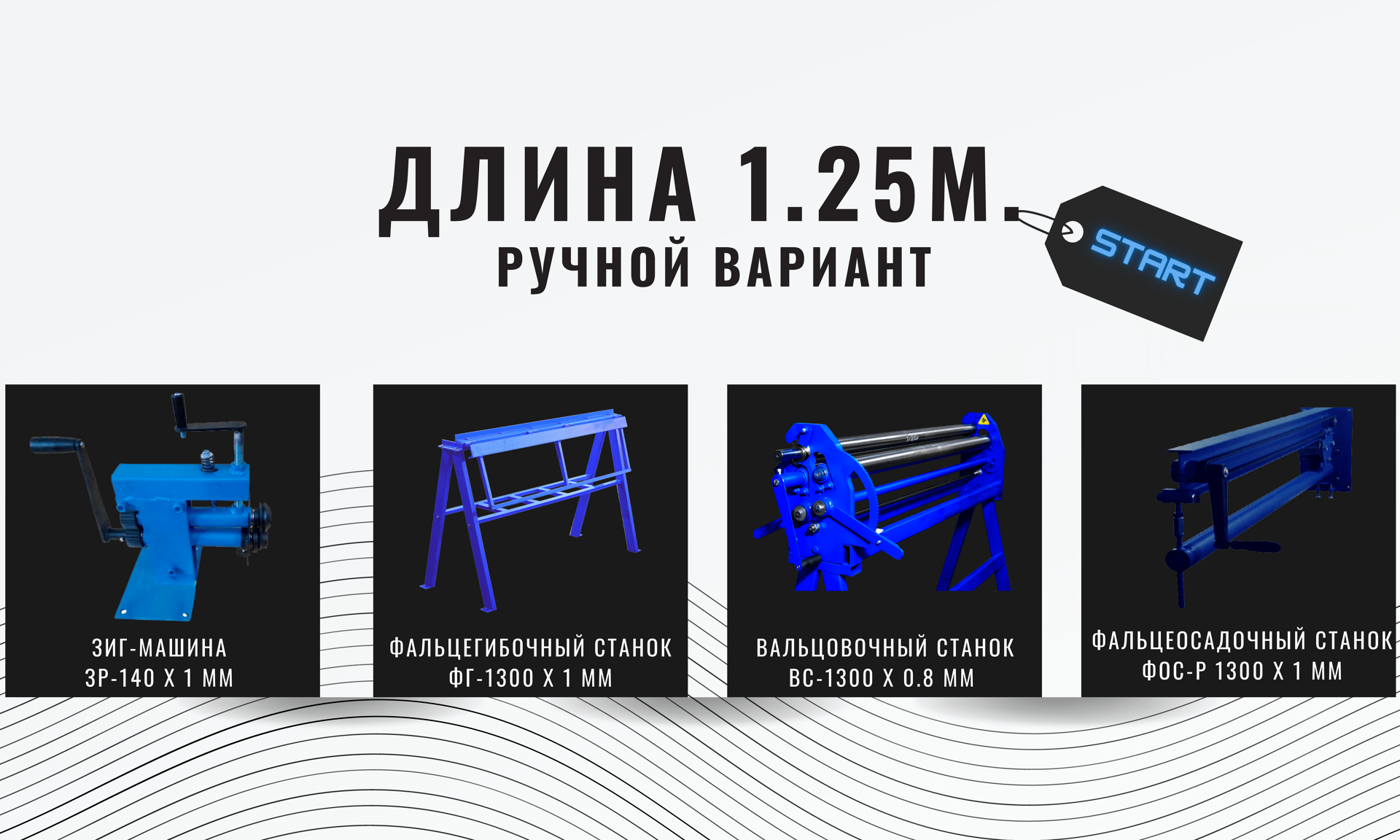

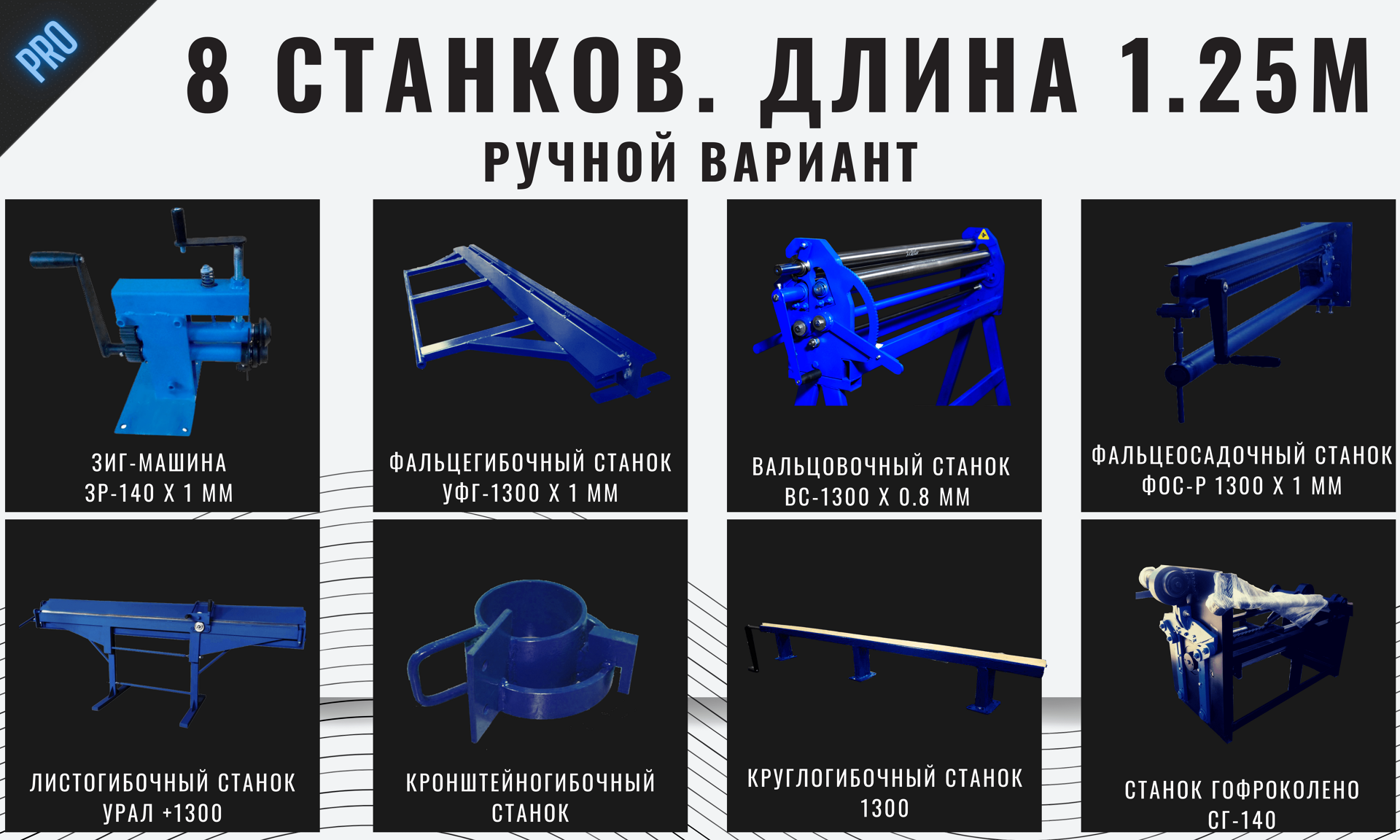

Станки для водосточки на 1.25 метра ручные

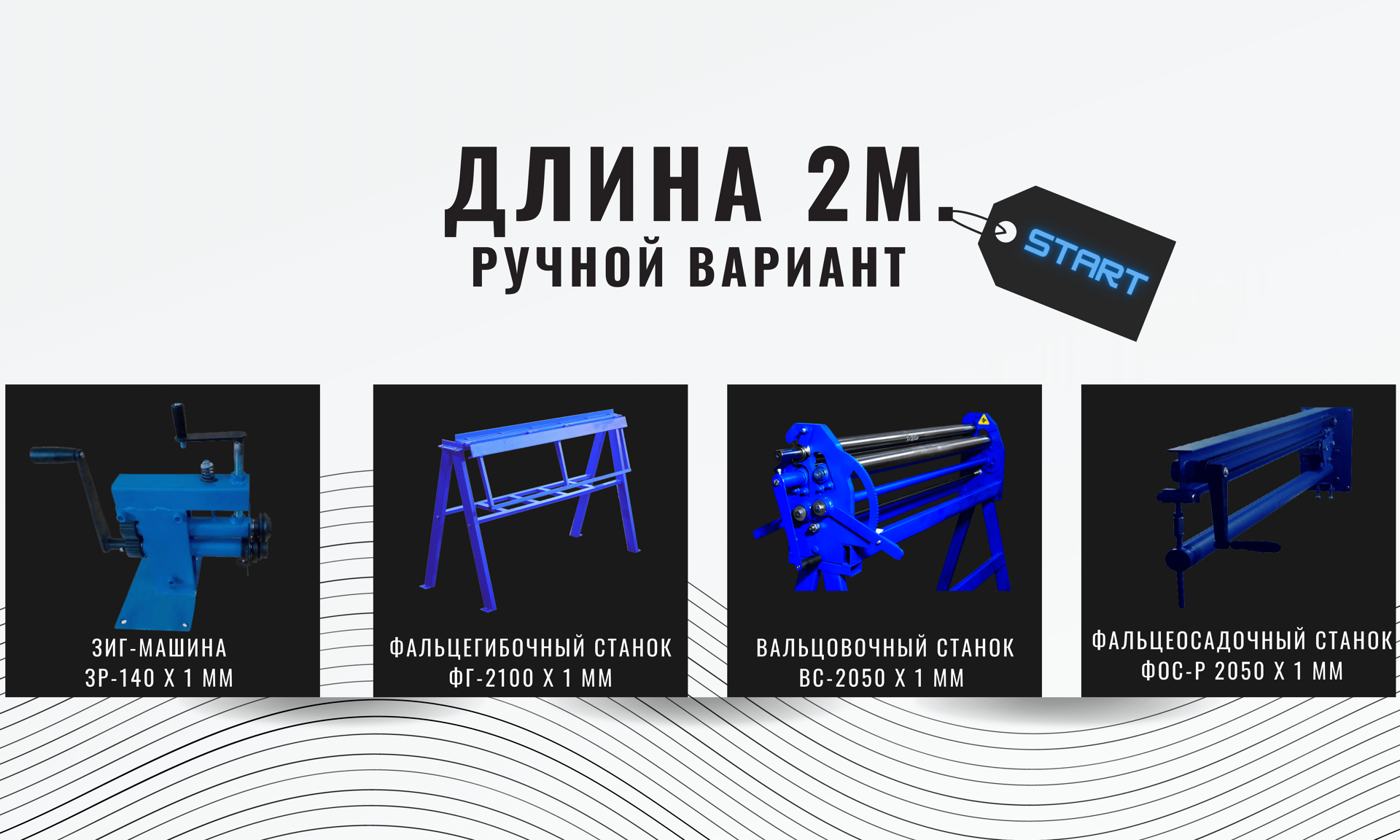

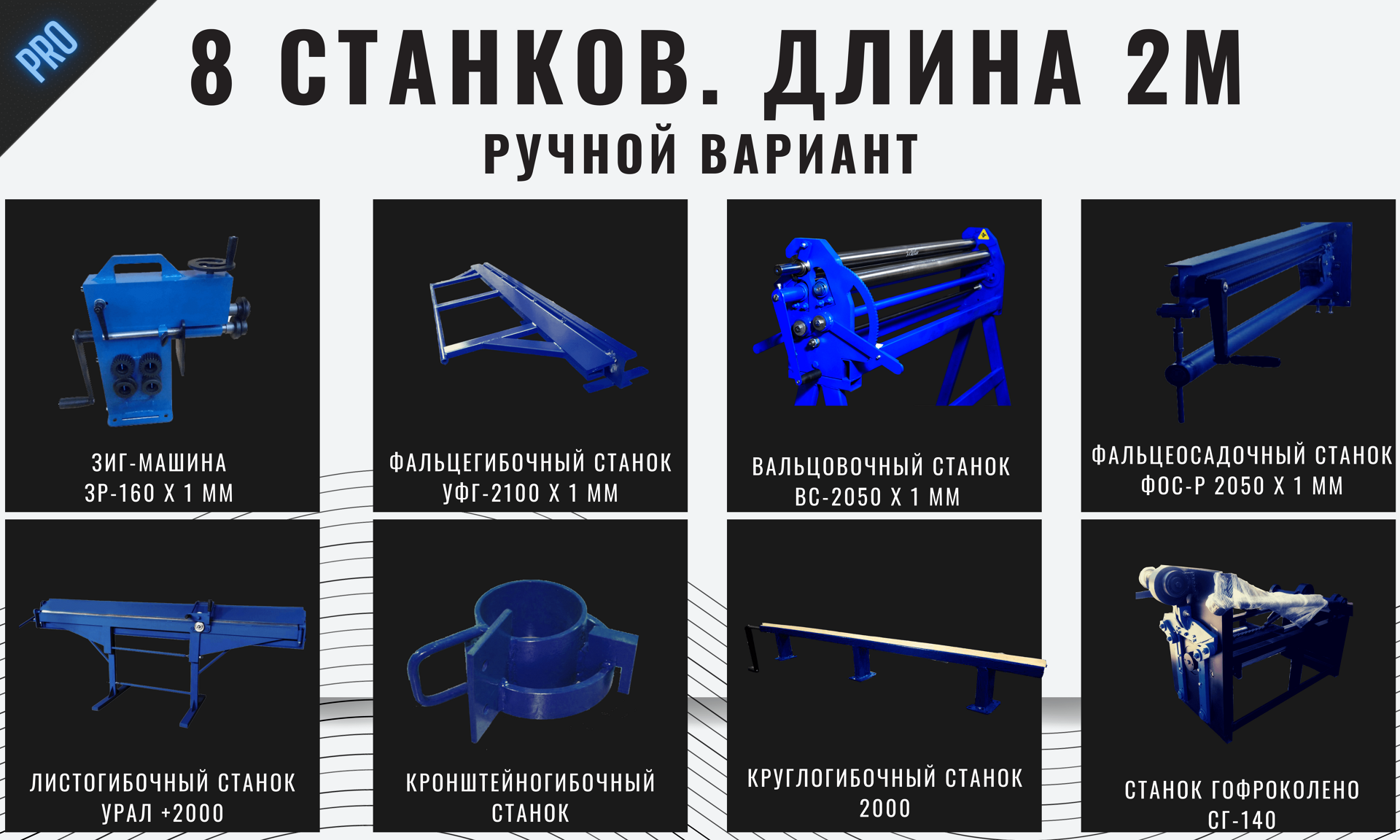

Станки для водосточки на 2 метра ручные

РАБОЧАЯ ДЛИНА 2 МЕТРА:

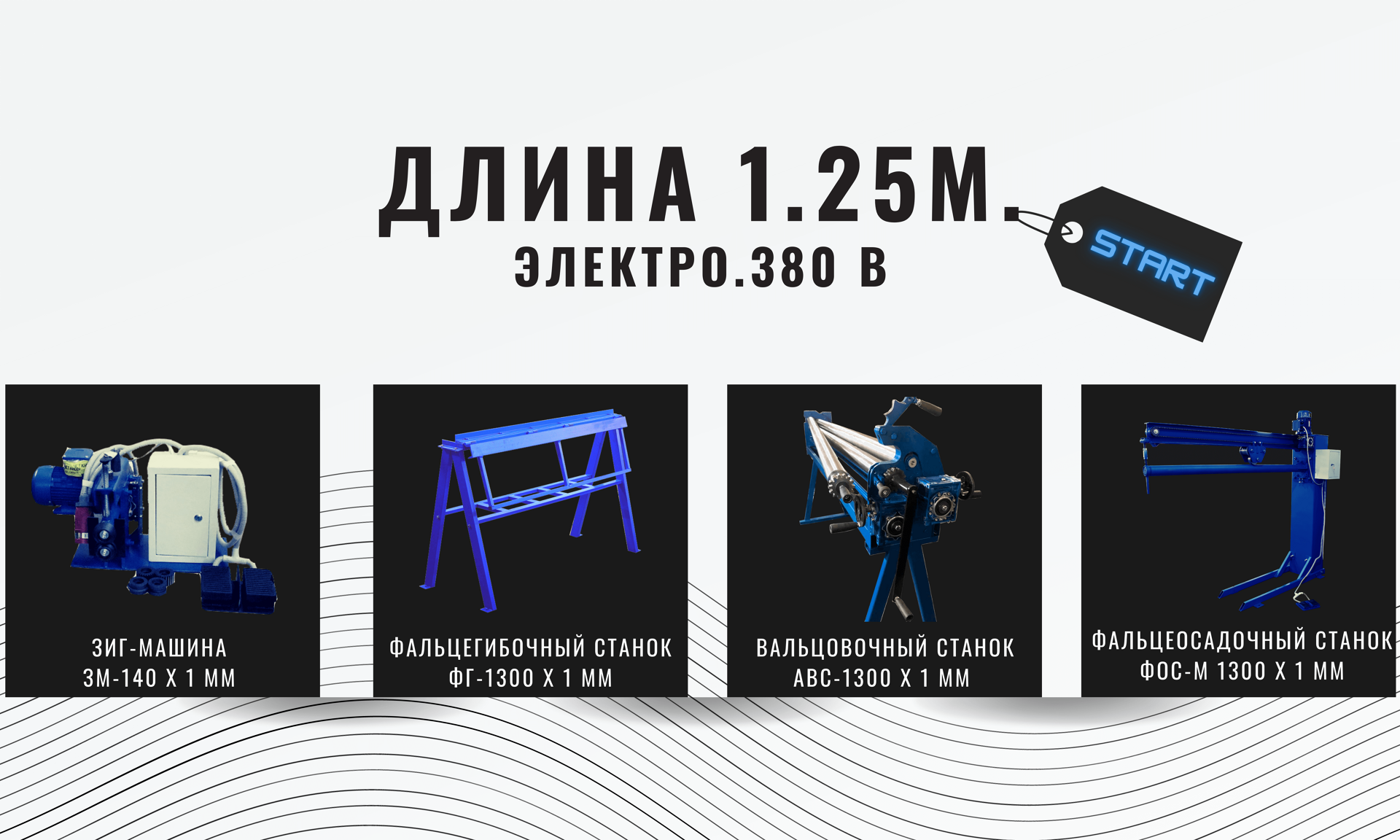

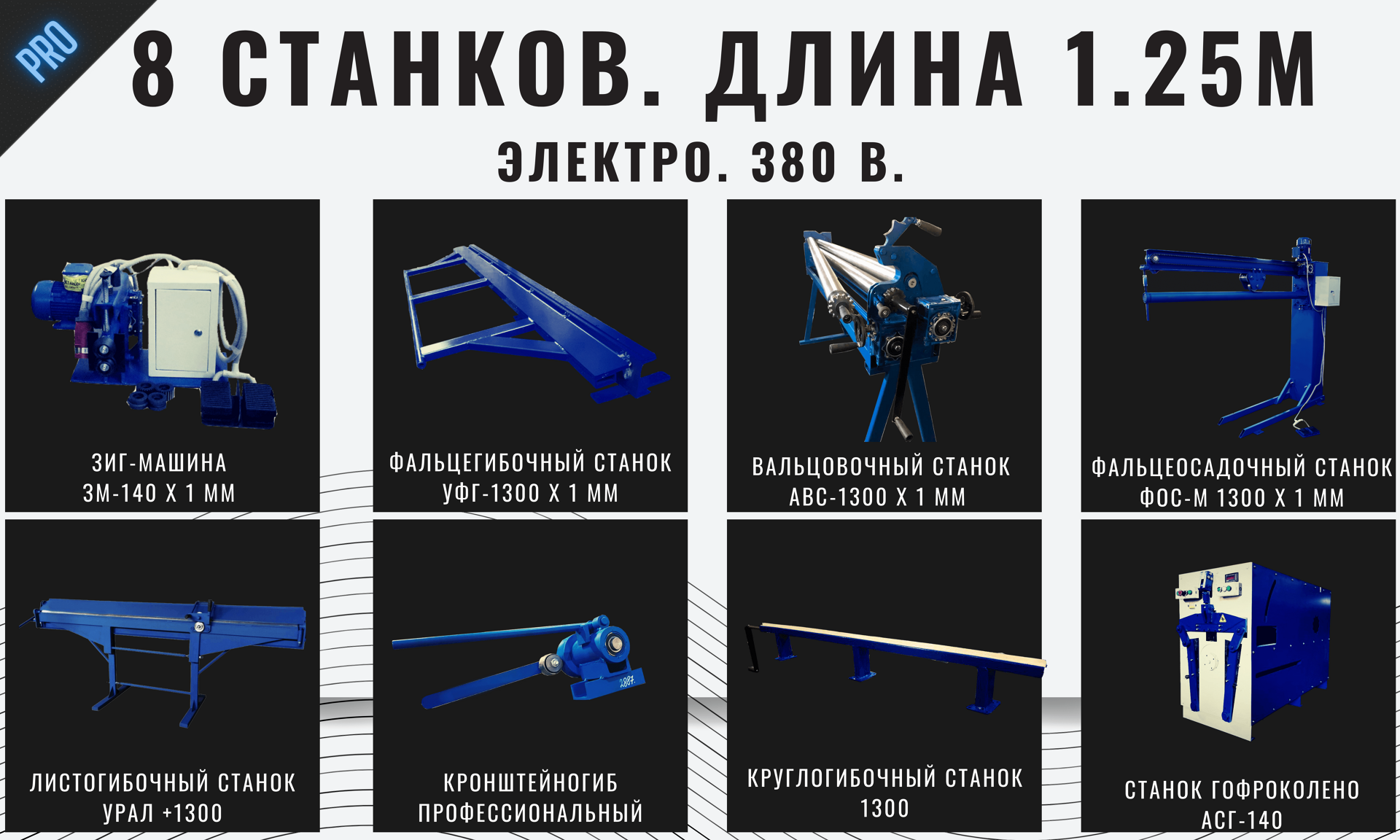

Станки для водосточки на 1.25 метра электромеханические

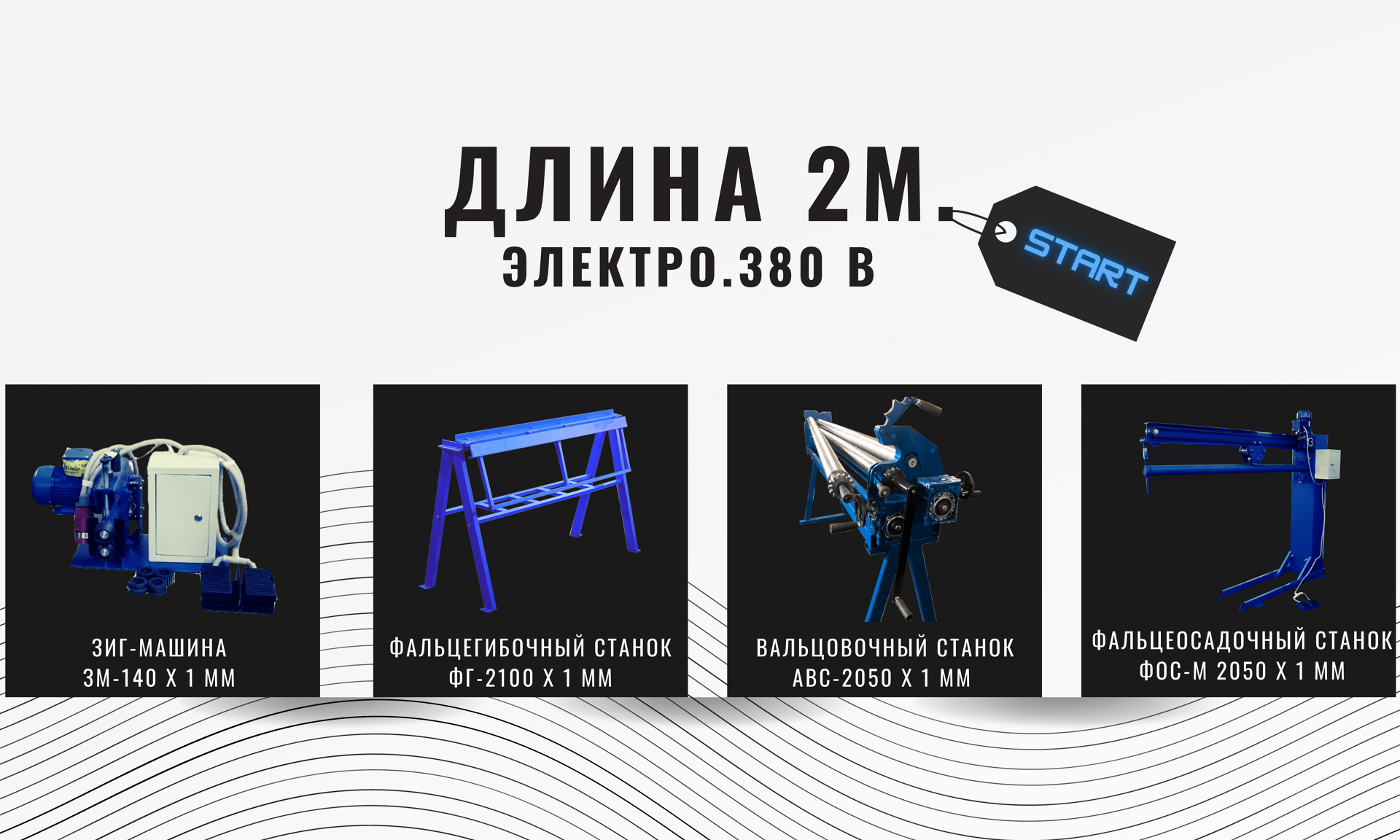

Станки для водосточки на 2 метра электромеханические

Посмотри наш плейлист по станкам для изготовления водосточной продукции! Просто кликни на кнопку ниже!

НЕОБХОДИМЫЙ РАЗМЕР ПОМЕЩЕНИЯ

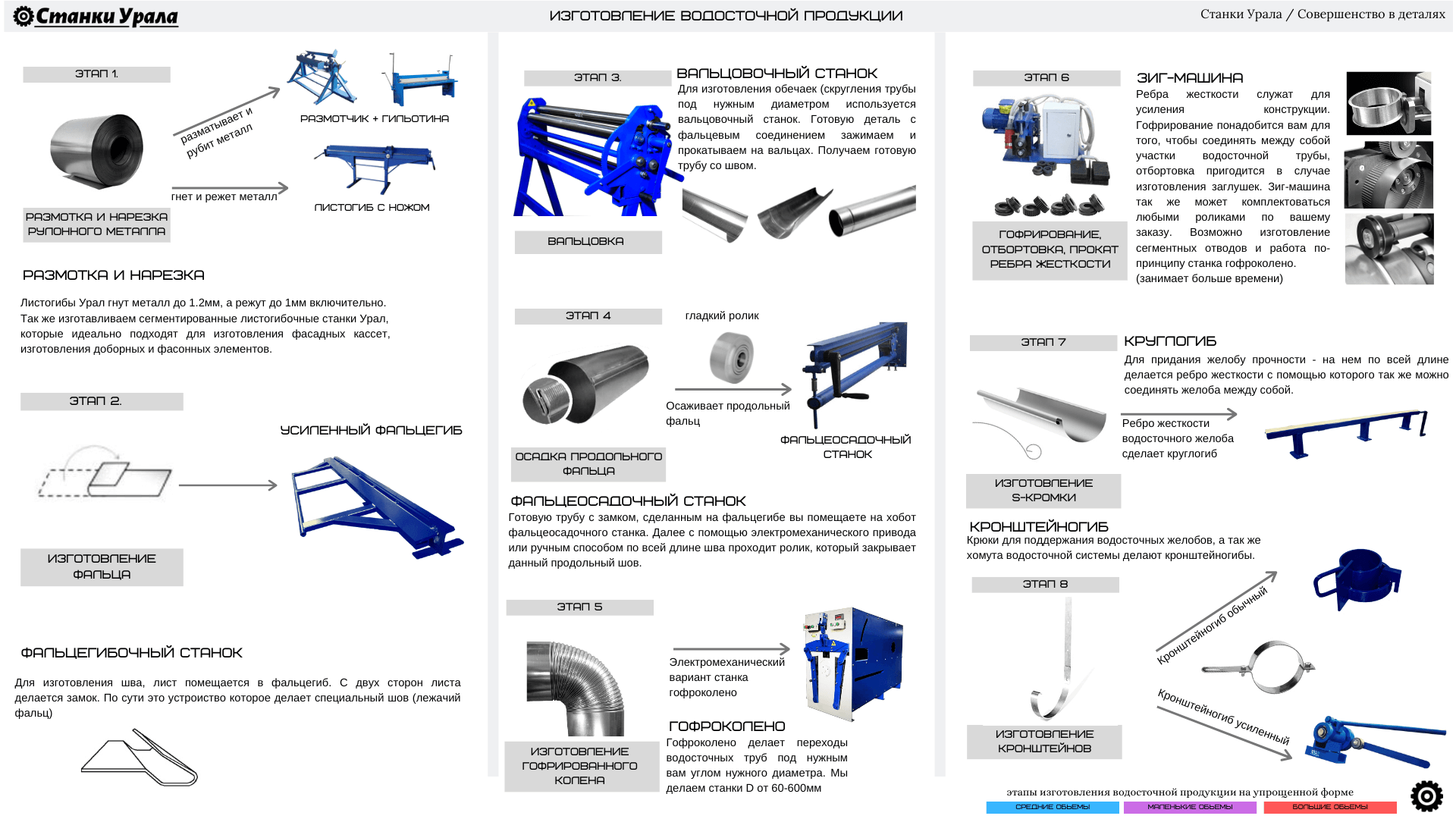

этапы изготовления на фото:

Станки для изготовления водостока

Видео по работе станков:

Комплект станков для изготовления прямой 2-х метровой трубы

Комплект станков для изготовления прямой 2-х метровой трубы (видео 2)

Готовая продукция:

Водосточная оцинкованная продукция
Детали воздуховода и водосточки
Изделия из оцинковки для воздуховодов
Жестяные изделия
Сегментные колена на зиг-машине
Доборные элементы изготовленные на листогибе
Труба из оцинковки не крашеной
Как изготовить водосточную трубу с нуля?
Изделия из жести для водосточки
Жестяной цех. Производство воздуховодов
Производство водостоков с нуля
Изготовления водосточного колена прямоугольного сечения

Или просто напиши нам в чат, мы ждем, чтобы проконсультировать тебя! :)

этапы изготовления на фото:

Как изготовить водосточную трубу?

готовая продукция:

Станки для изготовления водосточки
Изготавливаем водосточную продукцию вместе!
изготовление воздуховодов из оцинковки
изготовление сегментного колена
гофроколена из оцинковки
делаем доборные элементы вместе
Новый способ изготовления водосточной трубы
Делаем водосток используя крашеный металл
Как  сделать качественную водосточную трубу?
Листогибочный станок Урал для изготовления доборных элементов
Изготовление доборных элементов на станке
Станок для гибки прямоугольной трубы

Или просто напиши нам в чат, мы расскажем больше о наших станках!

Где мы находимся?

г.Челябинск, ул.2ая Павелецкая 36 корпус 9. Территория завода "Теплоприбор"
