Вальцовочные станки
1. В процессе работы не происходит повреждения поверхности листа. Гарантия высокого качества готовых изделий.
2. При изготовлении вальцовочных станков используются материалы высокого качества. Поэтому можно отметить, что наше оборудование обладает повышенной надёжностью и отличается износостойкостью.
3. Станок удобен в работе. Оснащен обоймой на каждое узловое соединение плюс дублируемые подшипники, которые увеличивают прочность станка и качество проката.
4. Уникальная особенность валов позволяет вам гнуть обечайку без перекоса листа и эффекта бочки
описание станка:
Трехвалковые ручные и электромеханические гибочные машины (вальцы) предназначены для эксплуатации в условиях малых мастерских. В зависимости от модели трехвалковые ручные станки этой серии могут гнуть листовую сталь различных марок толщиной от 0.4 мм до 10мм и длиной до 2 метров. Они могут быть использованы для радиусной деформации любого типа металла, при изготовлении водостоков и воздуховодов круглого сечения, а так же фасонных частей прямоугольных воздуховодов.
от 72 900 руб
От Производителя! Оплата по факту!

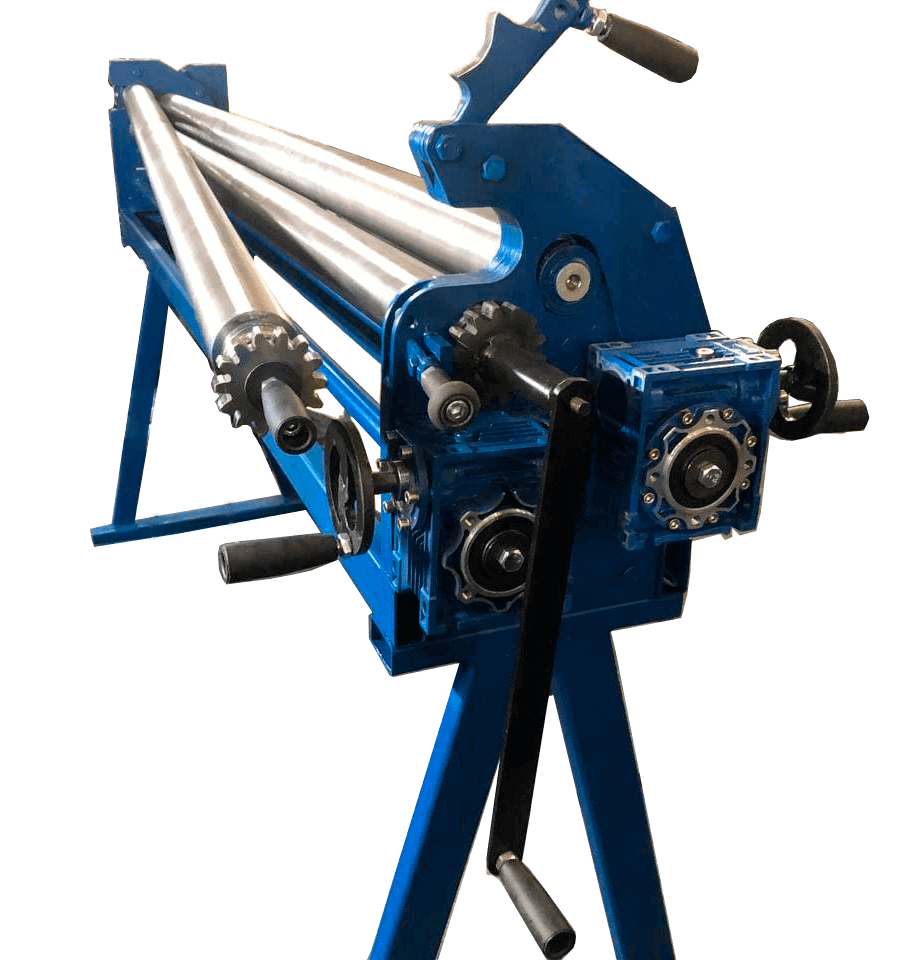

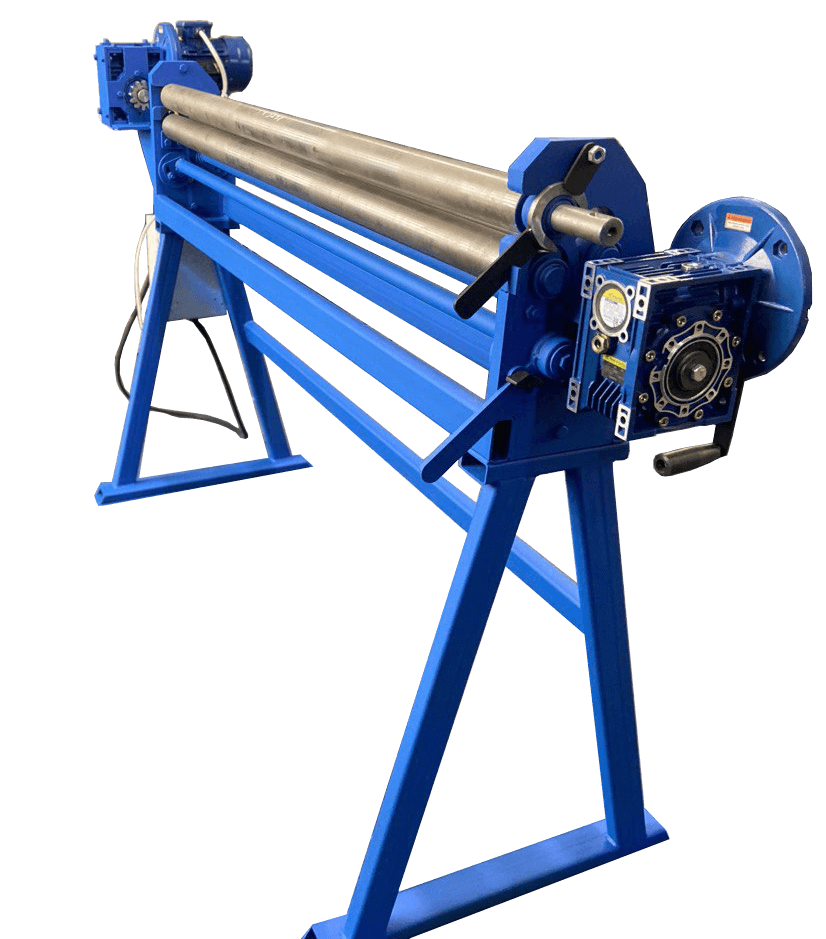

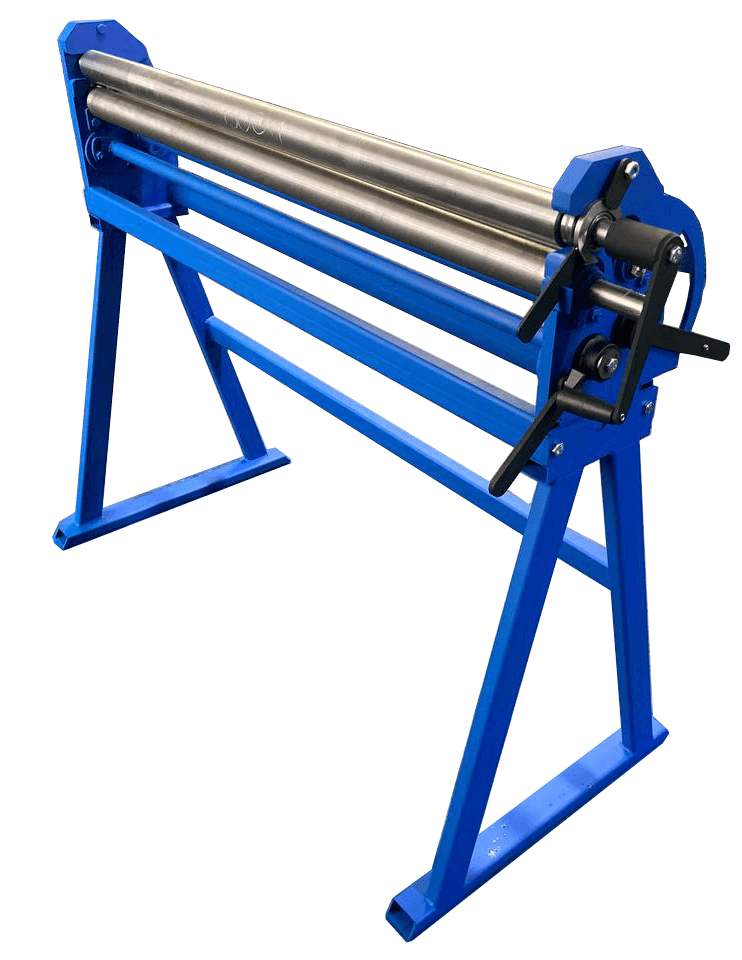

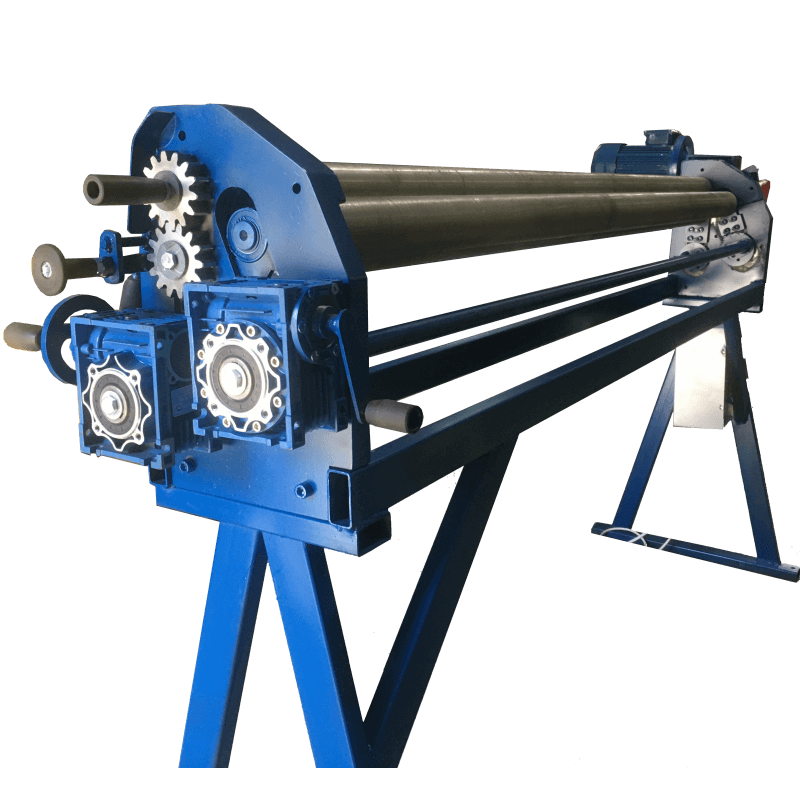

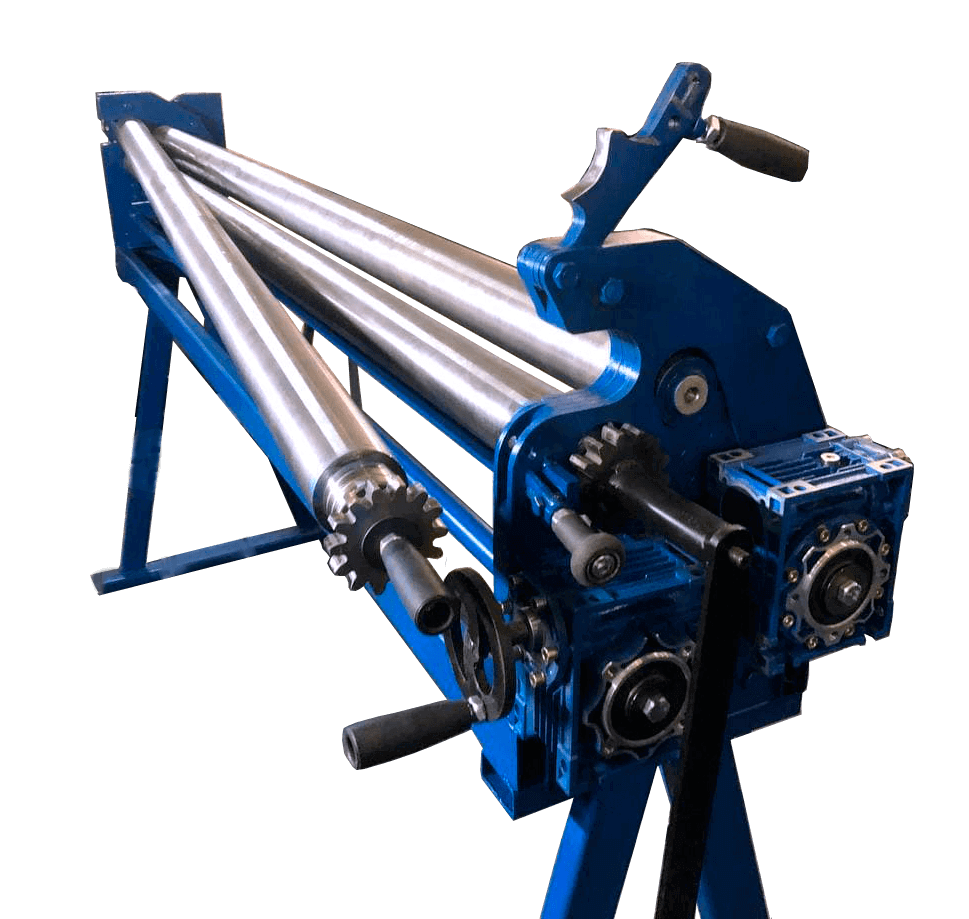

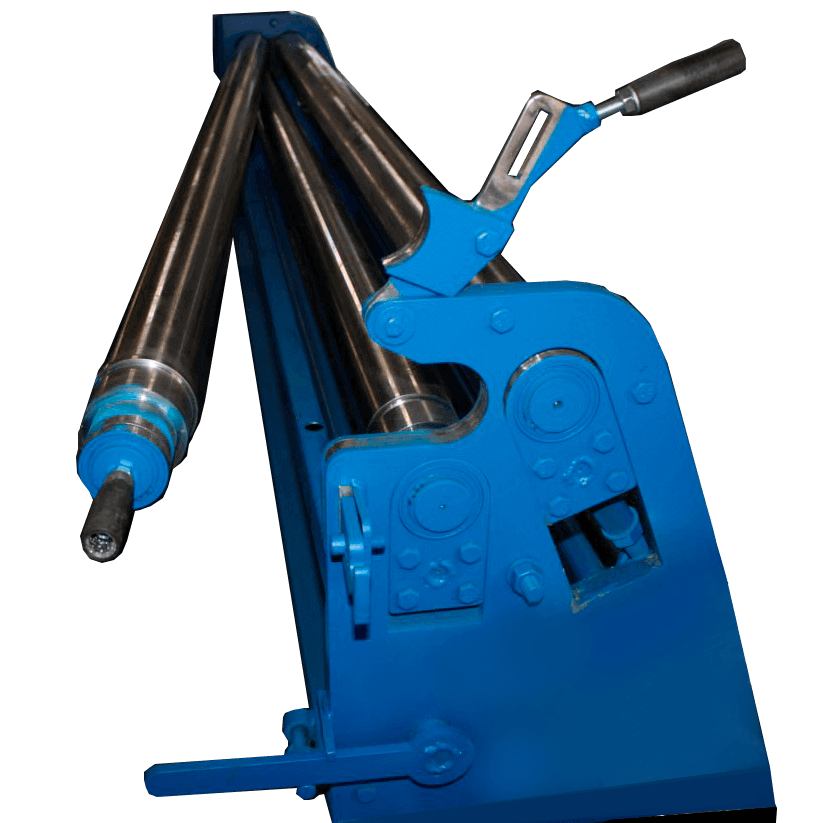

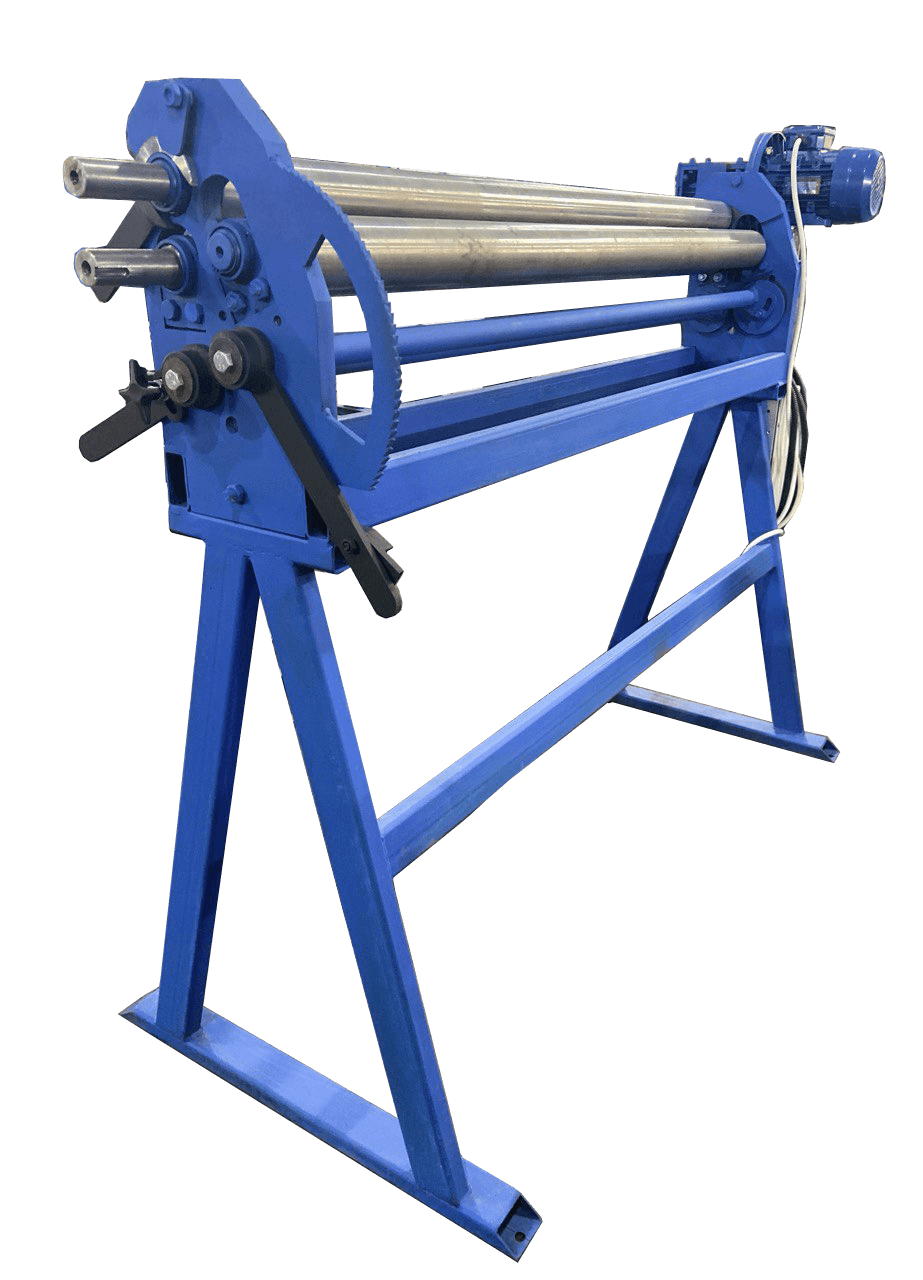

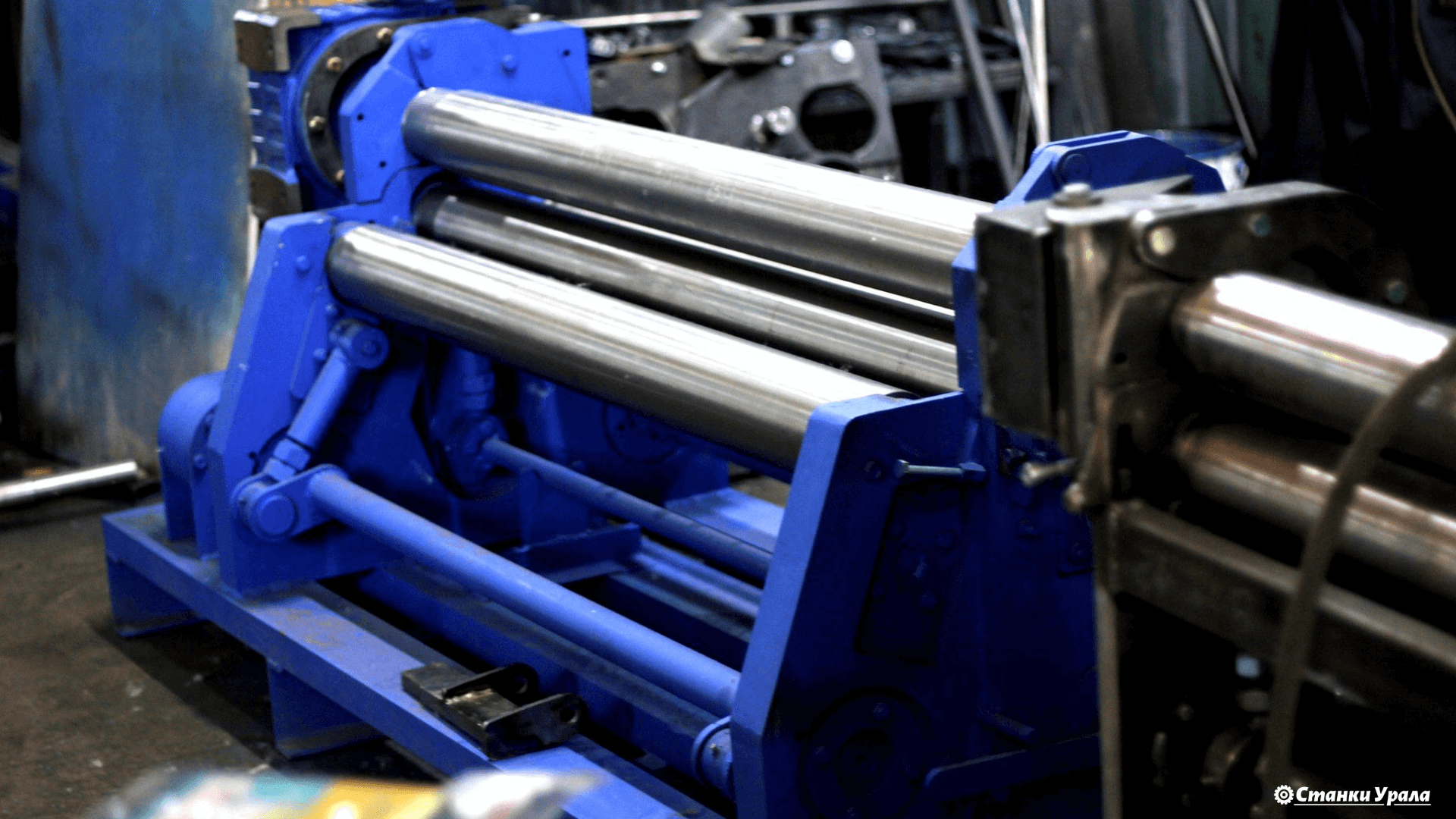

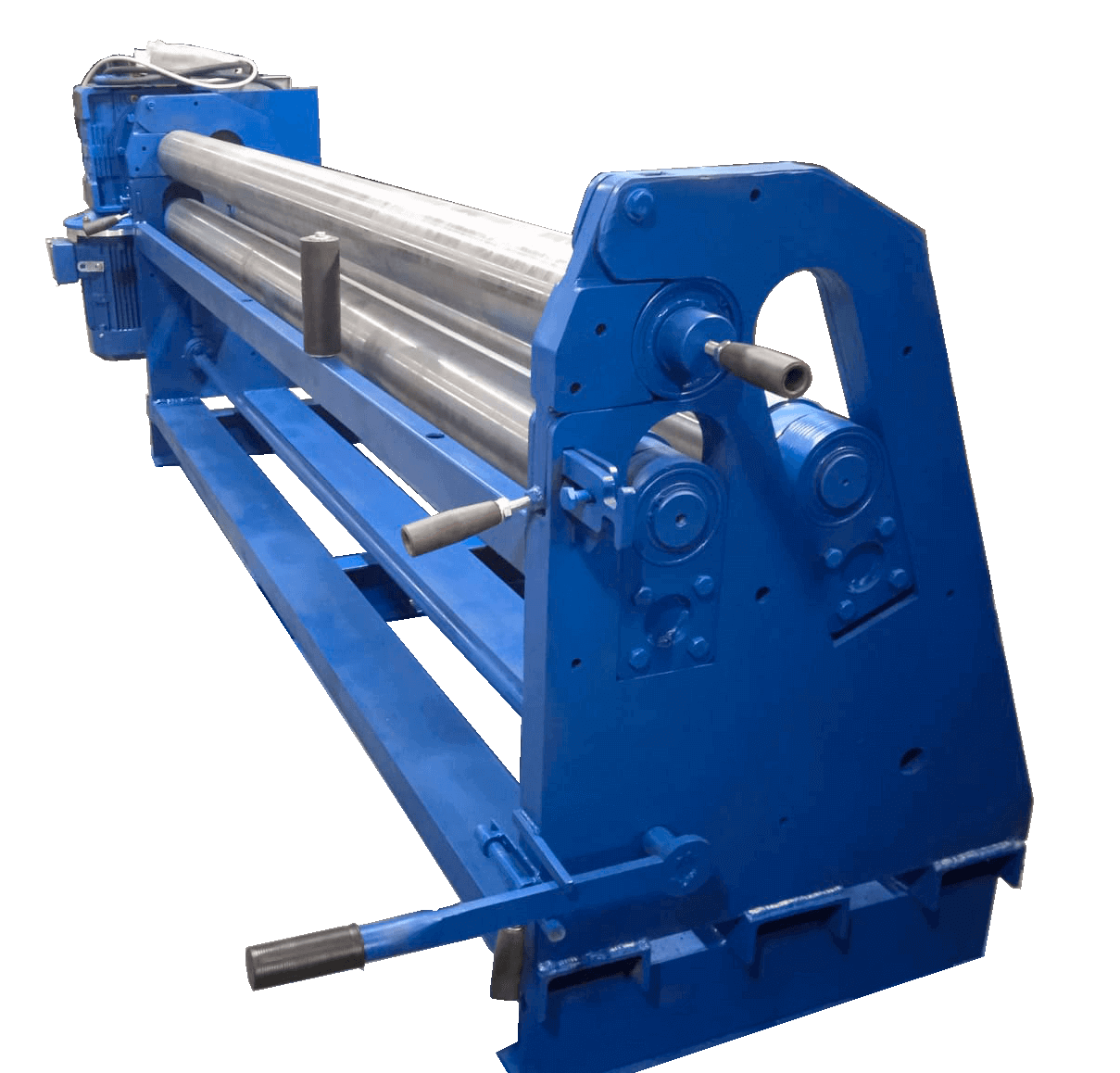

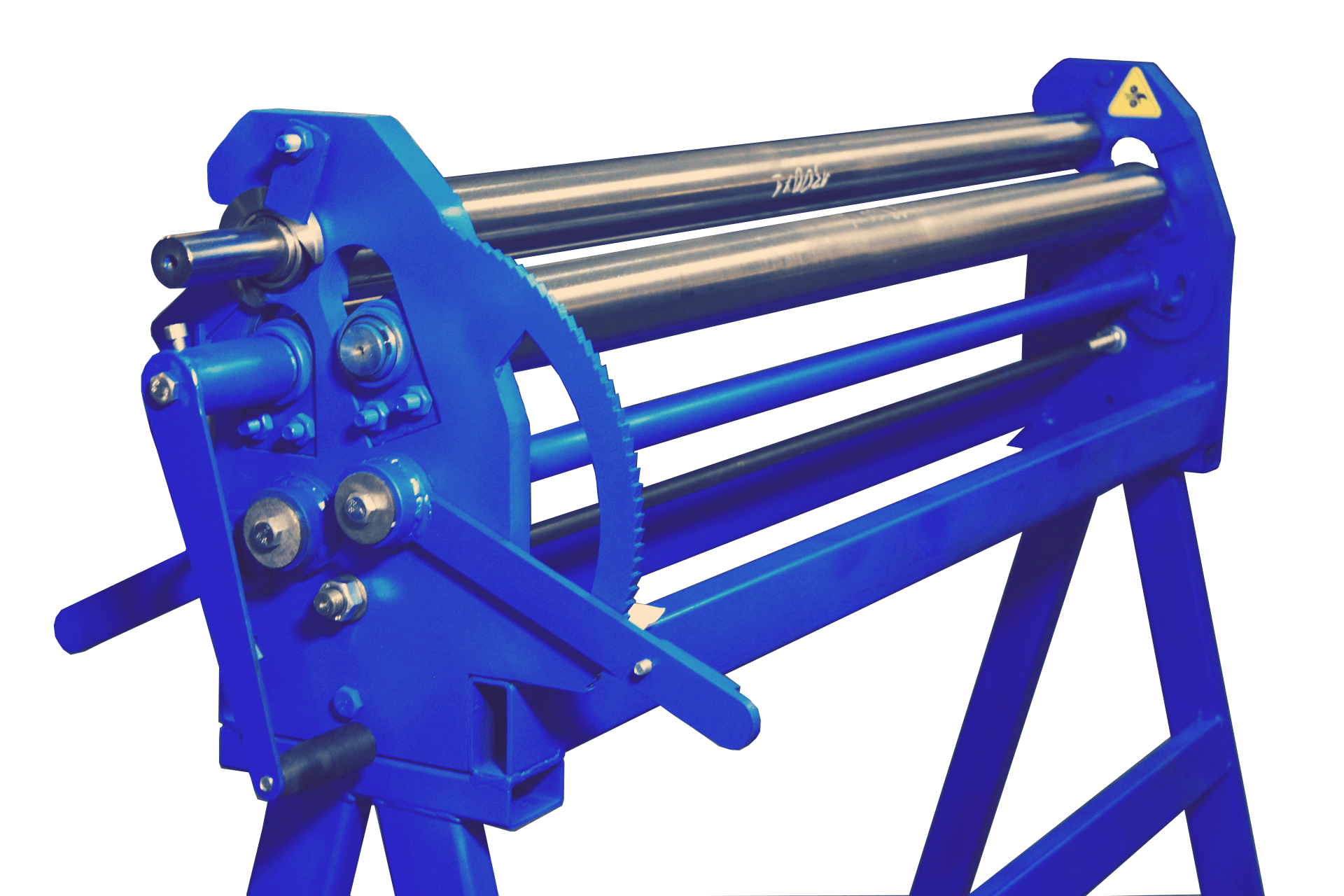

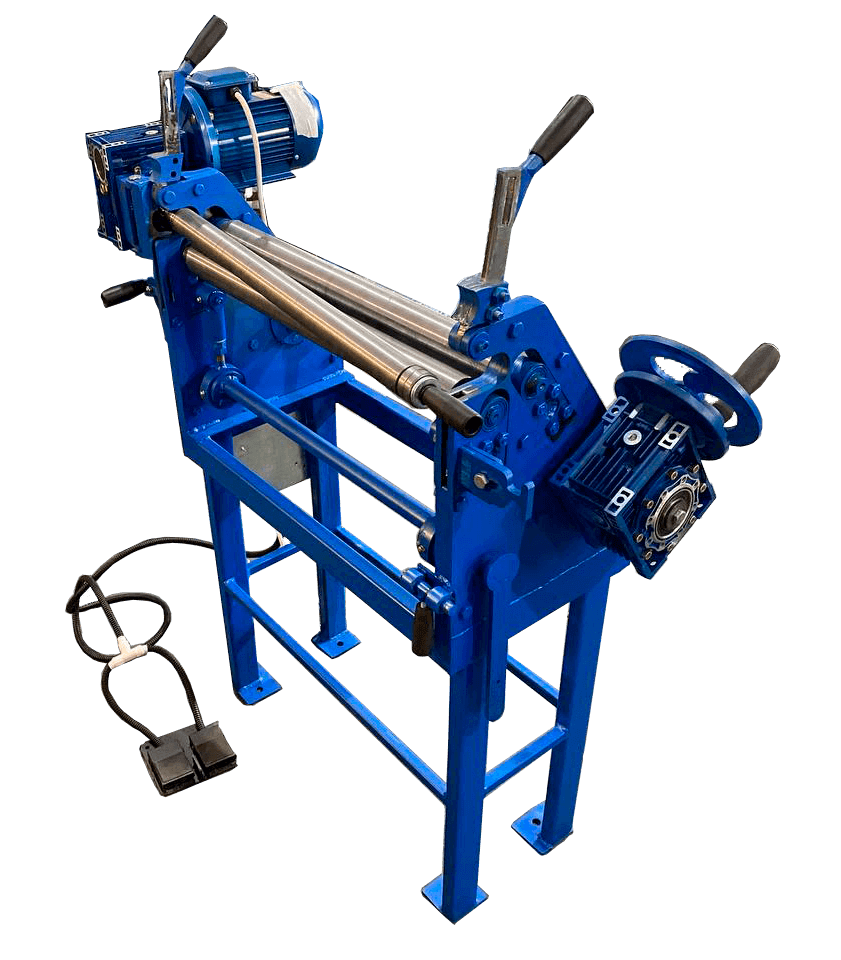

ручнЫЕ вальцовочныЕ станКИ (вс)

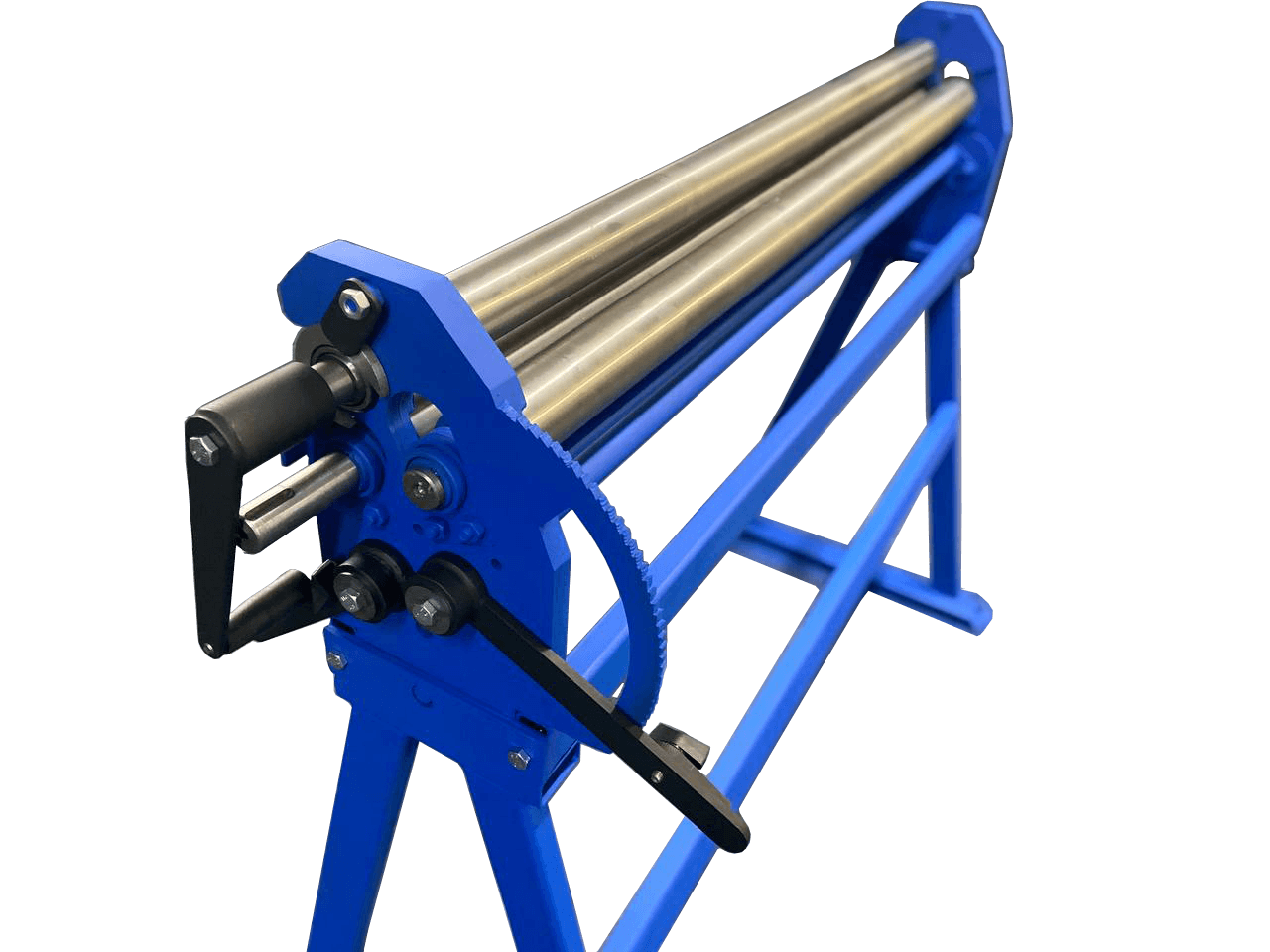

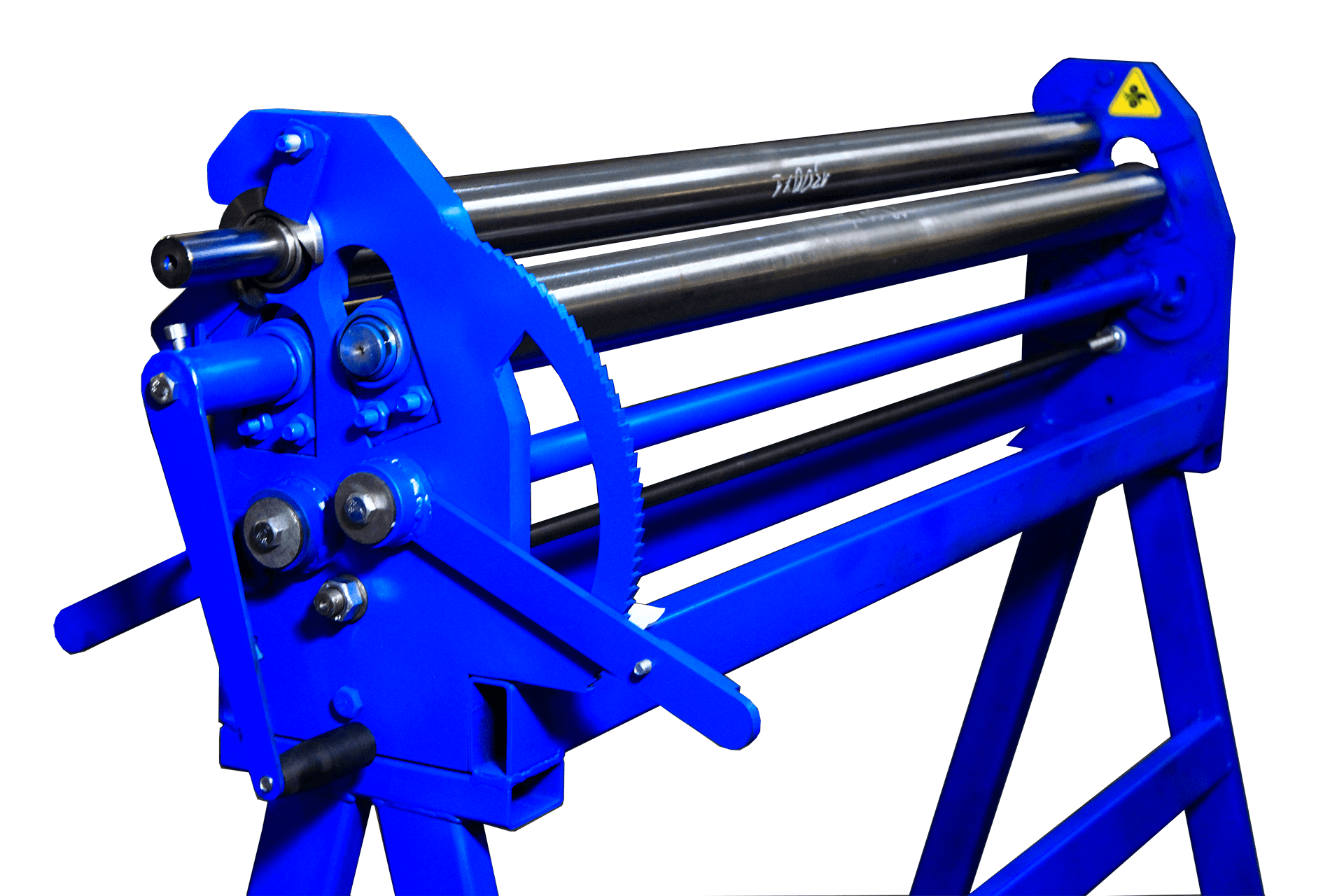

О ручных вальцовочных станках:
Процесс обработки представляет собой гибку-прокатку листовой заготовки через валки агрегата. Готовые изделия могут иметь как замкнутый контур, так и открытый. Основная работа проделывается тремя валками, из которых нижний и боковой вращаются в прямом и обратном направлении, верхний вращается в прямом и обратном направлениях и перемещается вверх-вниз. Легкость в обслуживании достигается за счет простой и полностью разборной металлической конструкции станка. Полное отсутствие прямых участков в заготовке.
Мы производим трехвалковые вальцовочные станки для листового металла:
- Рабочая длина валов: от 625 до 2500мм.
- Максимальная толщина металла: 10мм*
- Регулировка прижимного вала: на винтах, редуктор, мотор-редуктор
- Все валы цельнолитые, из шлифованного кругляка
- Предусмотрено быстрое изъятие верхнего вала для выгрузки заготовки;
- Валы имеют центральное утолщение для компенсации их прогиба;
- Вращение верхнего и нижнего валов посредством комбинированной шестерёнчатой передачи и червячного мотор-редуктора.
- Регулировка заднего (бокового вала) на базе червячного редуктора с возможностью установки электродвигателя.
- Асимметричная и симметричная конструкция валов
Принцип действия вальцовочного станка:
1. В зазор между вращающимися цилиндрами поступает листовой металл;
2. Совершается радиусная деформация заготовки. В результате получается изделие цилиндрической или конической формы;
3. Когда нужно создать заготовку конической формы, то применяется торможение одного из краёв обрабатываемого листа, используется упор для проката конусов.
Преимущества наших вальцовочных станков:
1. Валы отшлифованы, в процессе обработки не происходит повреждения поверхности заготовки.
2. Вальцовочный станок удобен в работе. Два ведущих вала во избежание проскальзывания листа метала между валов, что делает обработку заготовок максимально комфортной;
3. Станок находится в устойчивом положении. Возникающие производственные вибрации не оказывают существенного воздействия на работу станка, также ввиду значительного веса. Крепление опорных ножек к полу выполняется при помощи анкерных болтов.
4. Быстрая и удобная регулировка оборудования под выполнение необходимых технологических операций;
5. В случае необходимости можно без проблем выполнить транспортировку станка. Для установки оборудования не требуется значительной производственной площади. В целом эта техника станет отличным решением для серийного производства. Радиусная гибка заготовок, станет простой и удобной операцией, которая не отнимает много времени и сил.

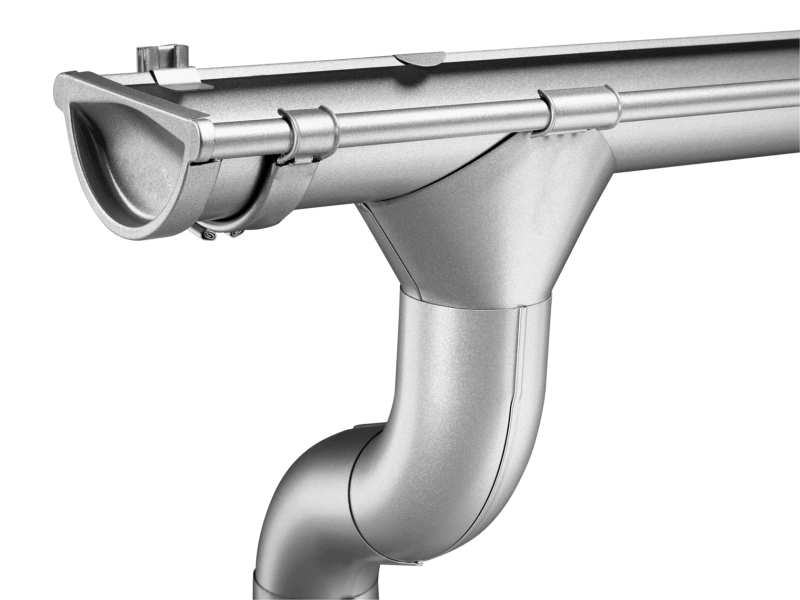

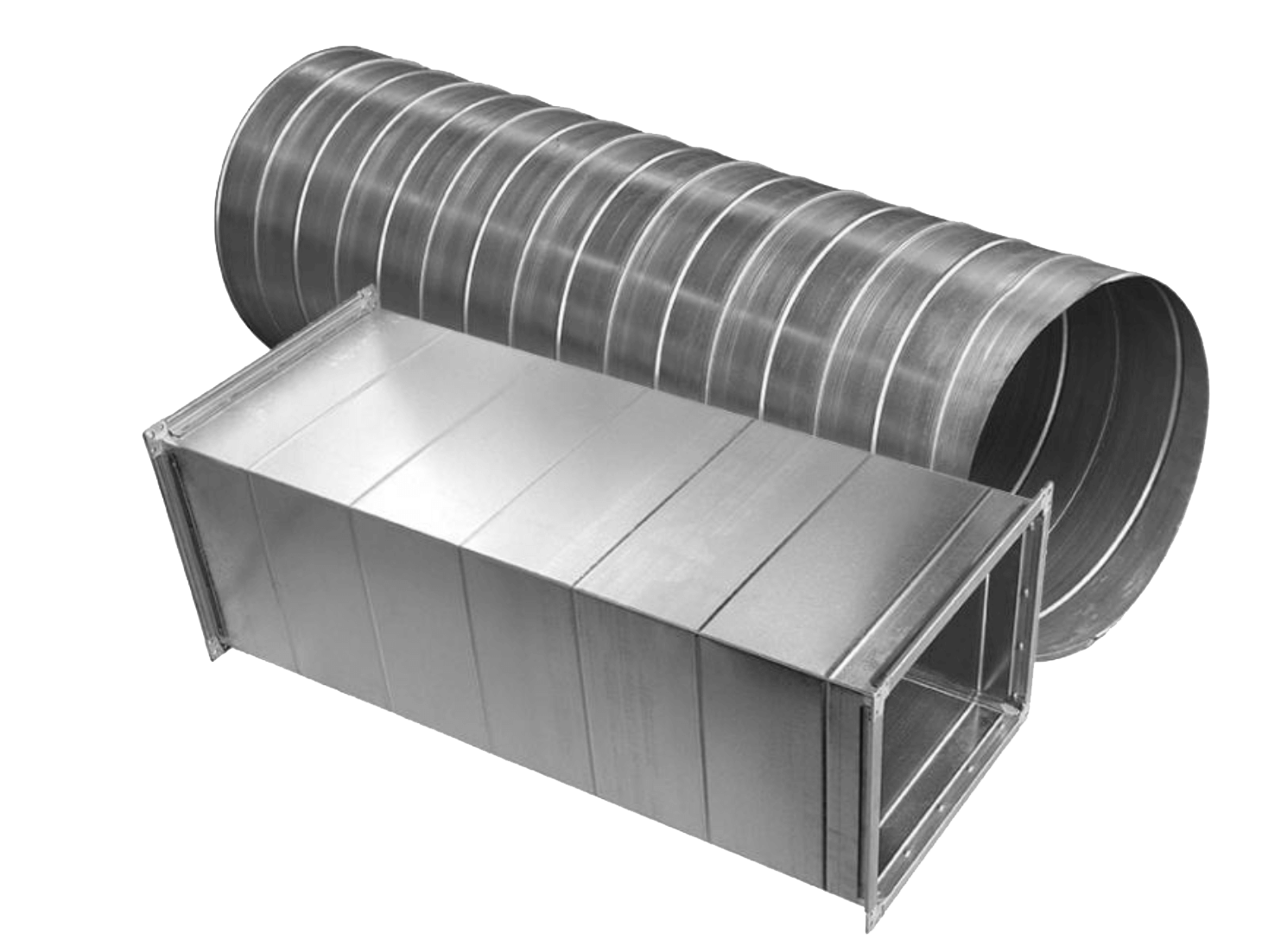

Вальцовочные станки используются для изготовления круглых обечаек, труб для воздуховодов и вентиляции, труб и желобов для водостока, облицовочных кожухов, промышленных и пищевых емкостей, рекламных и декоративных конструкций, доборных элементов кровли и т.п.
Вальцовочный станок ВС-625х0.8мм
Рабочая поверхность валов - 625 мм
Толщина металла - 0.45 - 0.8 мм
Диаметр валов: 40x60x60 мм
Мин.диаметр гибки листа - 60 мм
Вальцовочный станок ВС-625х1.2мм
Рабочая поверхность валов - 625 мм
Толщина металла - 0.45 - 1.2 мм
Диаметр валов: 60x60x65 мм
Мин.диаметр гибки листа - 80 мм
Вальцовочный станок ВС-1000х1.2мм
Рабочая поверхность валов - 1000 мм
Толщина металла - 0.45 - 1.2 мм
Диаметр валов: 60x60x65 мм
Мин.диаметр гибки листа - 110 мм
Вальцовочный станок ВС-1300х1.2мм
Рабочая поверхность валов - 1300 мм
Толщина металла - 0.45 - 1.2 мм
Диаметр валов: 60x60x65 мм
Мин.диаметр гибки листа - 80 мм
Вальцовочный станок ВС-1550х1мм
Рабочая поверхность валов - 1550 мм
Толщина металла - 0.45 - 1 мм
Диаметр валов: 60x60x65 мм
Мин.диаметр гибки листа - 80 мм
Вальцовочный станок ВС-2050х0.7мм
Рабочая поверхность валов - 2050 мм
Толщина металла - до 0.7мм
Диаметр валов: 75x75x75 мм
Мин.диаметр гибки листа - 10 мм
Вальцовочный станок ВС-2050х1мм
Рабочая поверхность валов - 2050 мм
Толщина металла - до 1мм
Диаметр валов: 85x85х85 мм
Мин.диаметр гибки листа - 110 мм
Возможно изготовление нестандартных вальцовочных станков. Обговаривается отдельно.

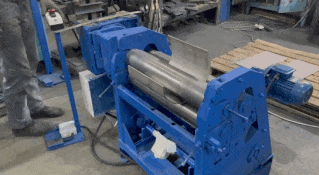

Посмотрите, как работают
наши ручные вальцы:
Видео с канала Антона Панова "Есть Жесть?"
лучшее время начать - сейчас.

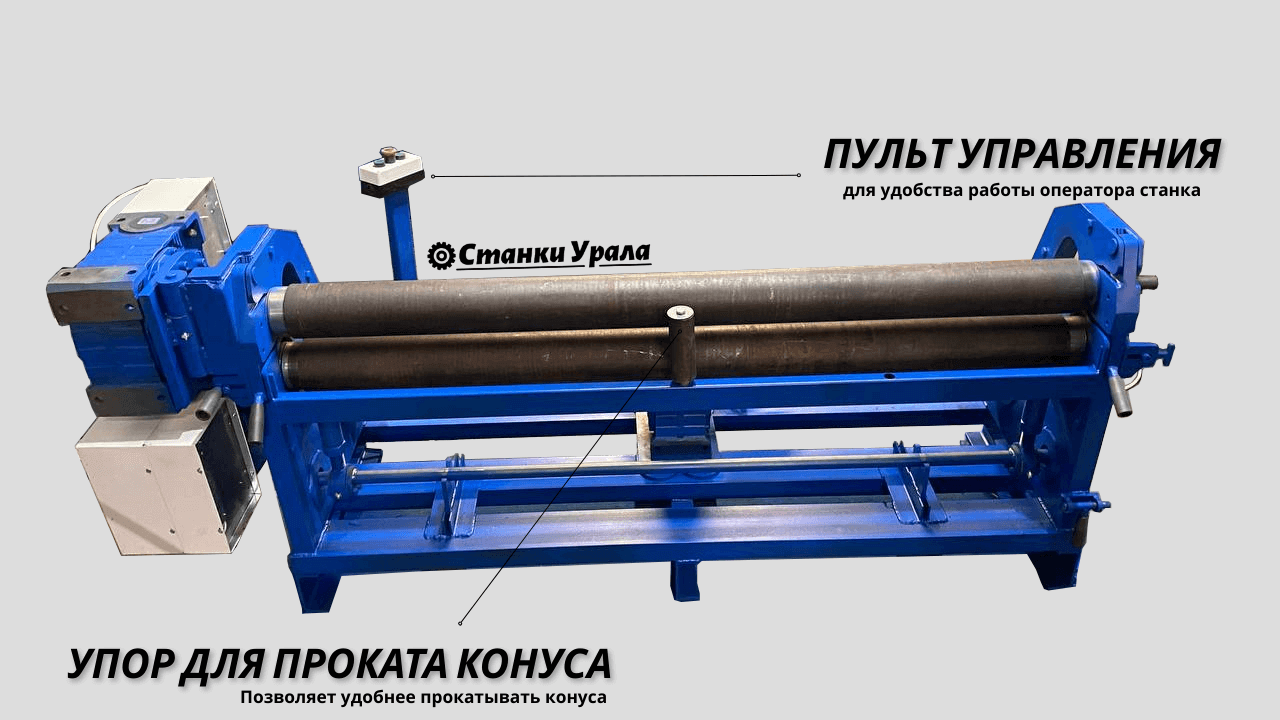

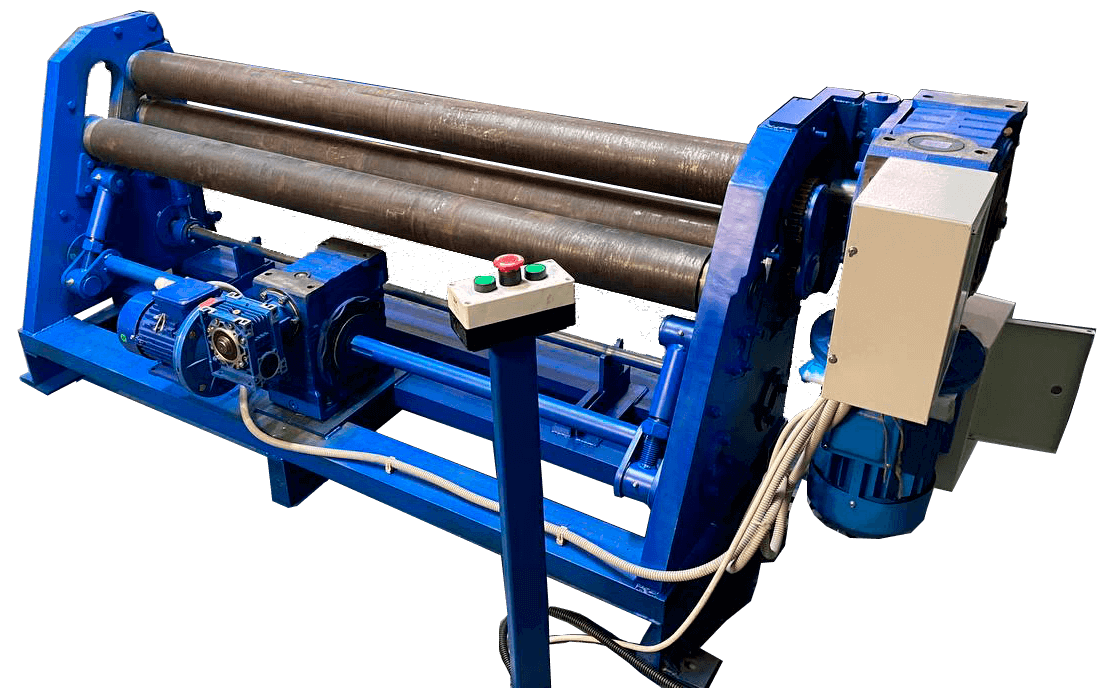

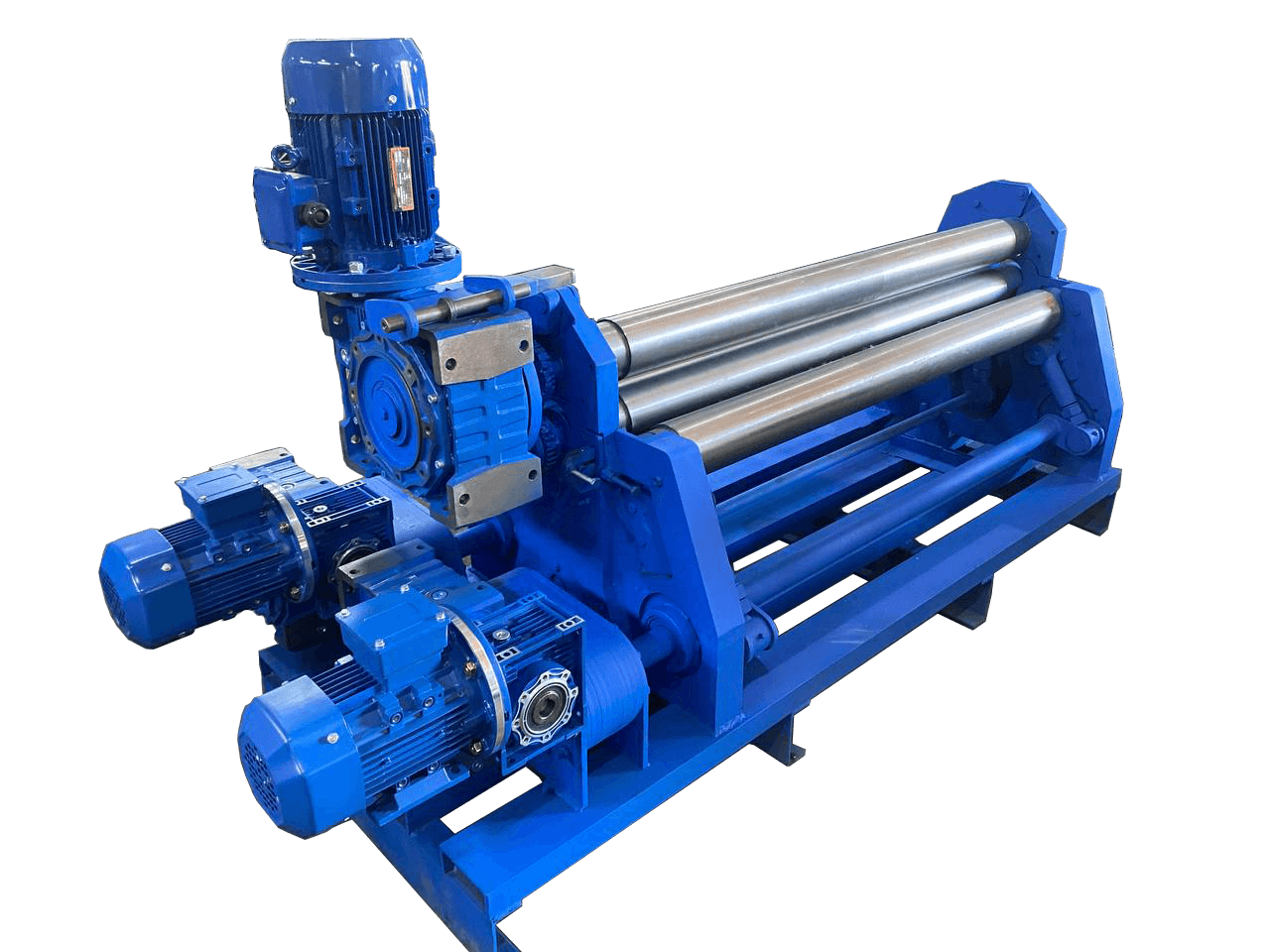

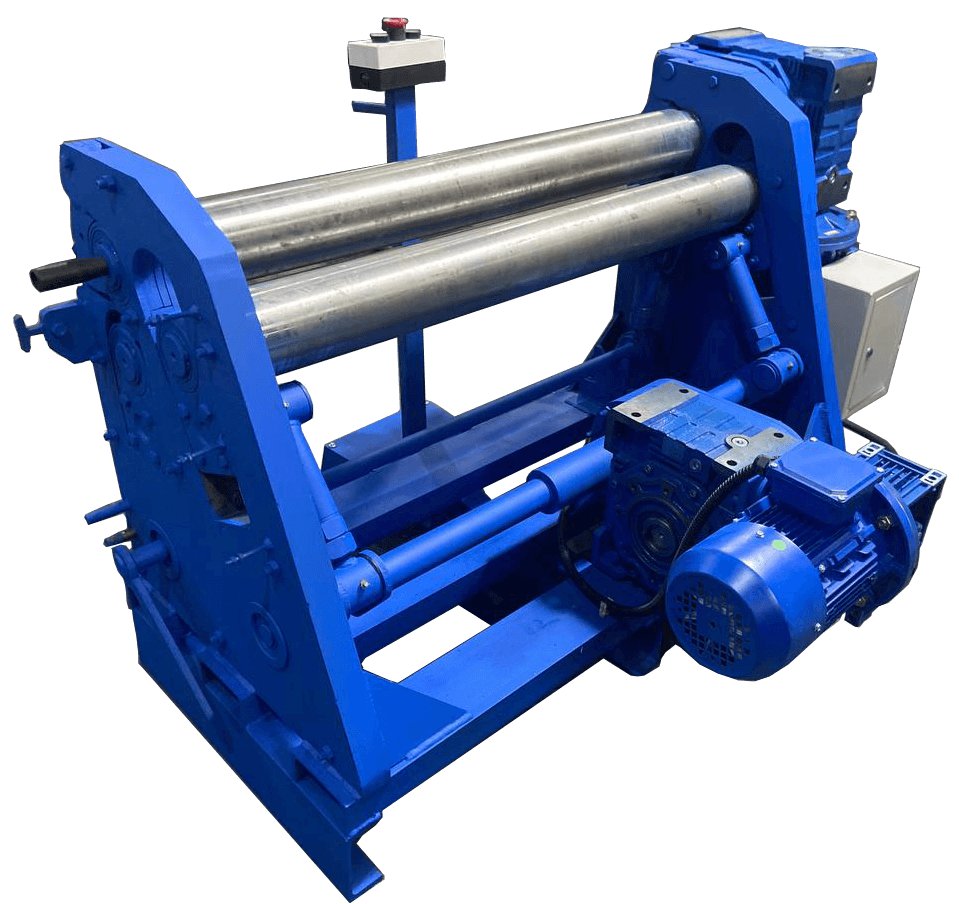

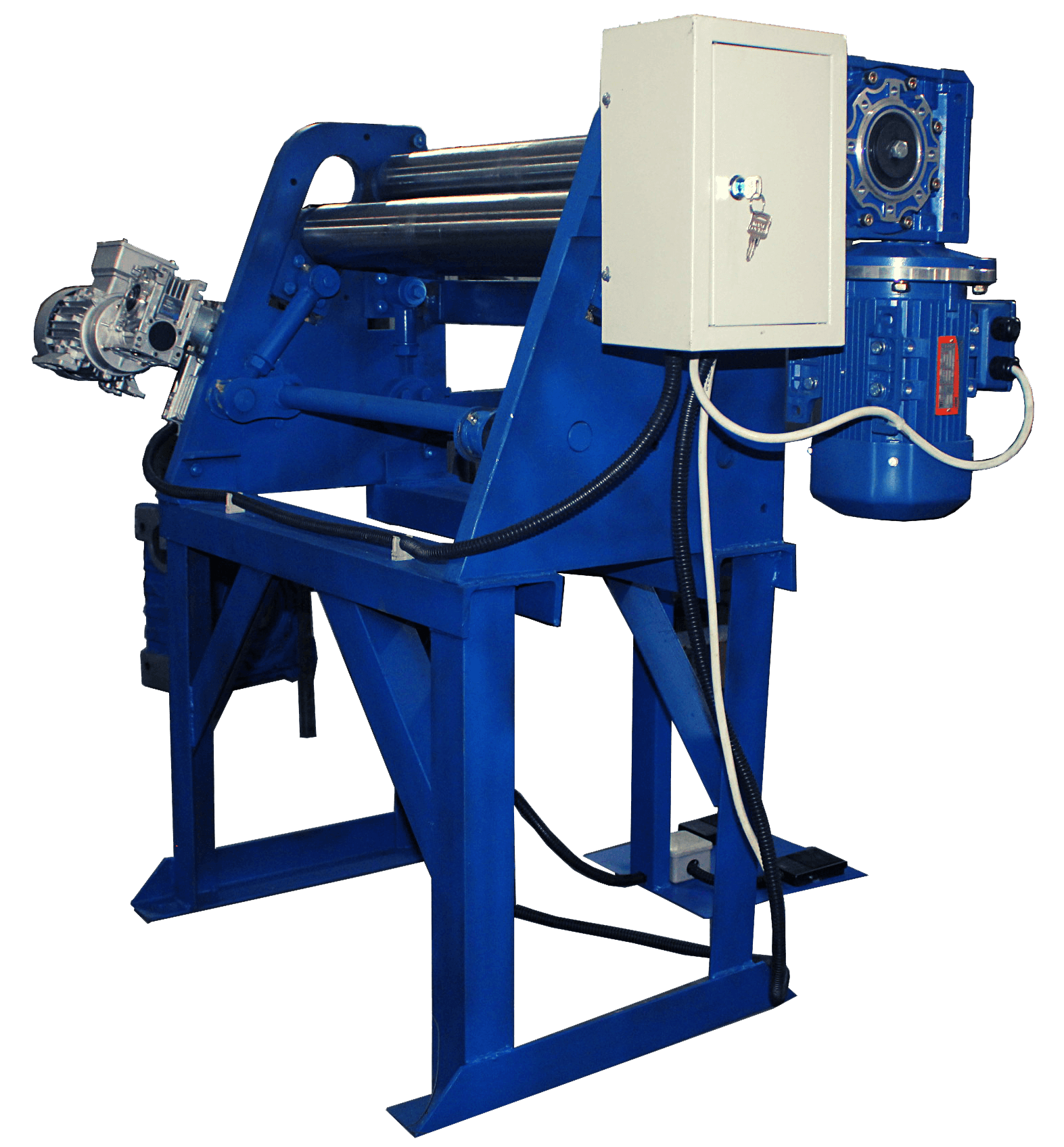

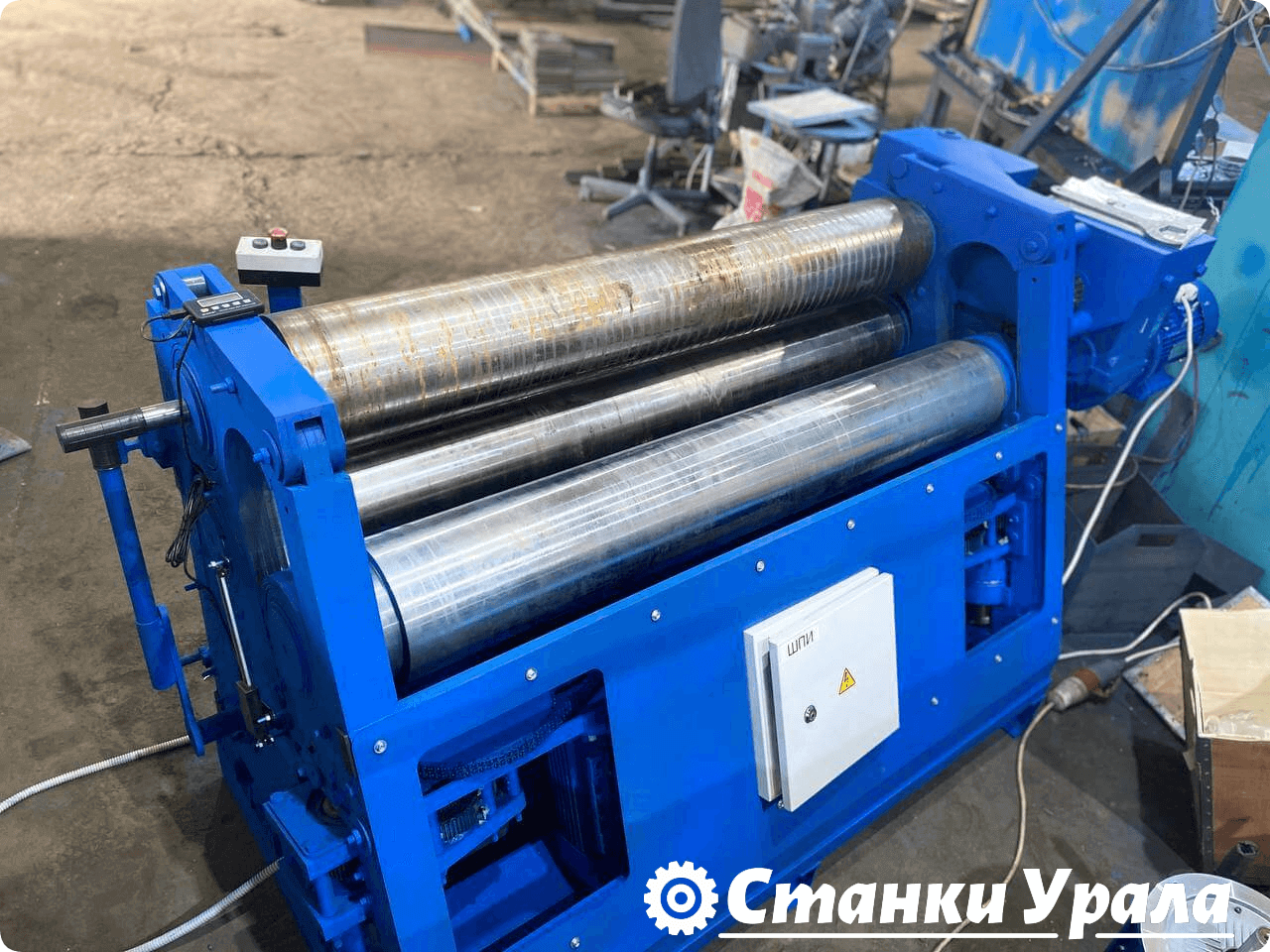

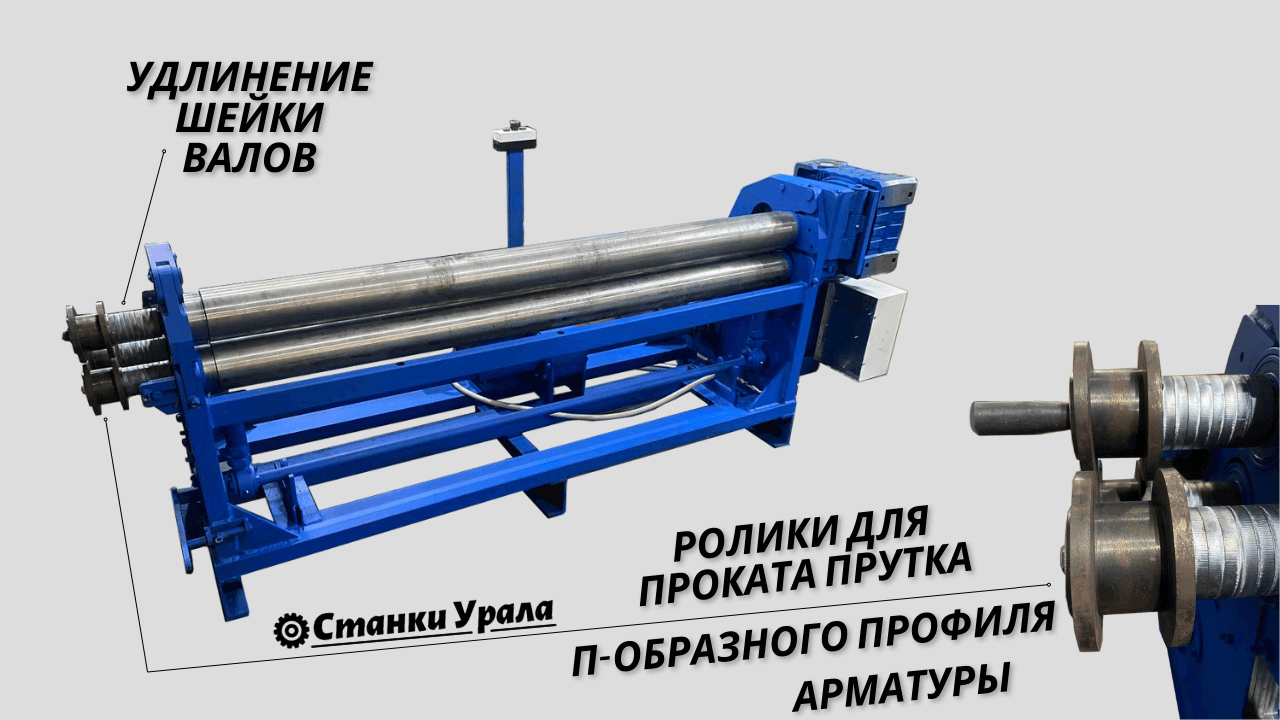

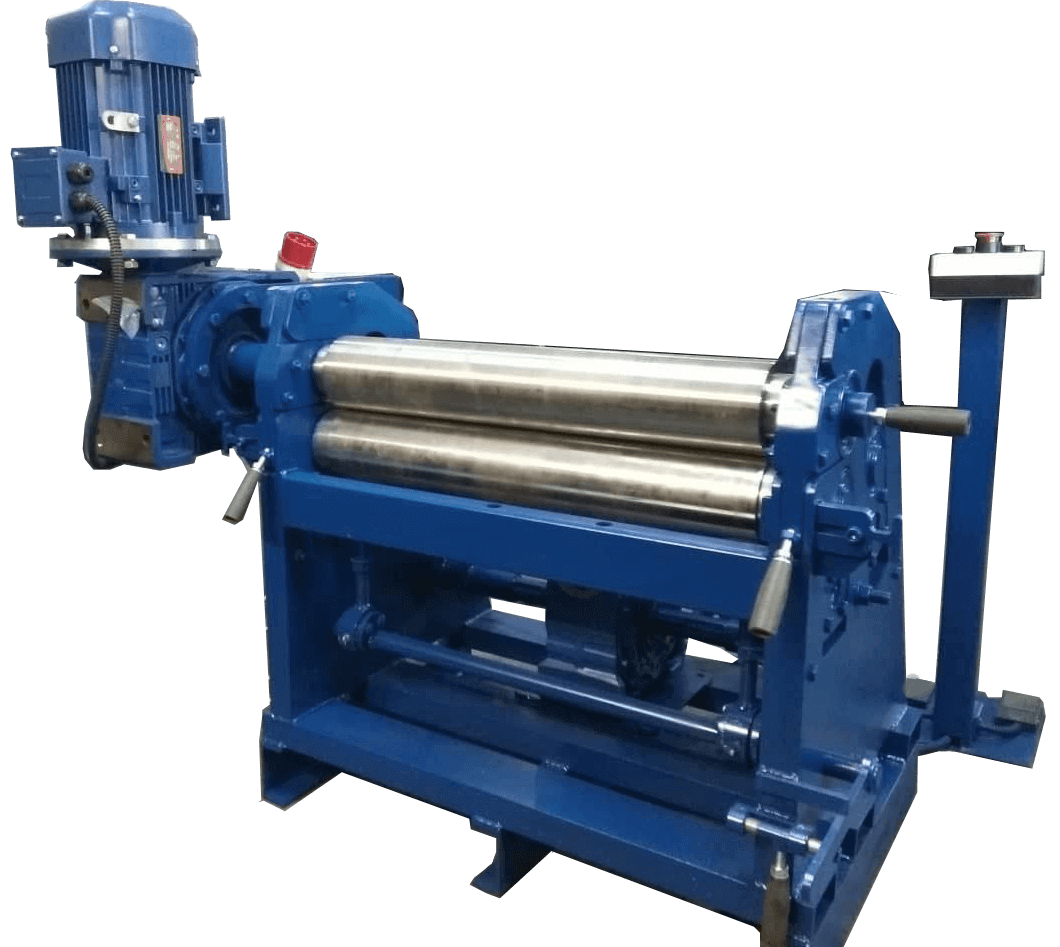

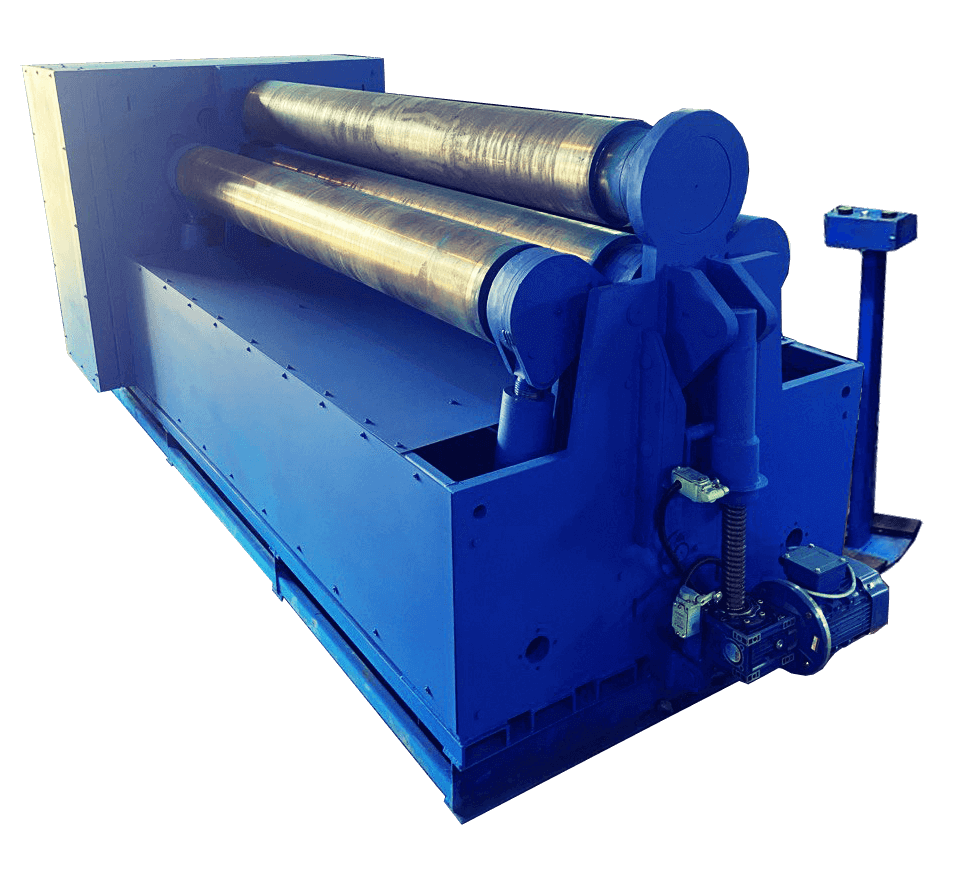

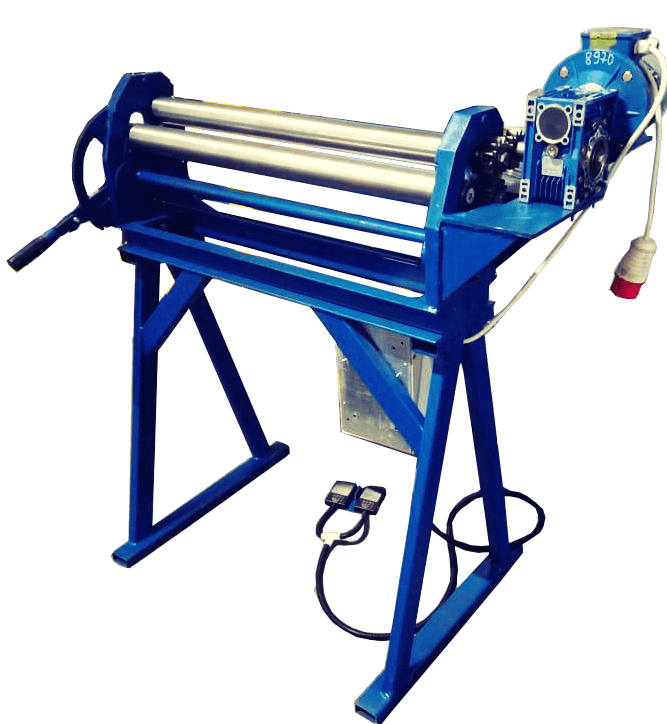

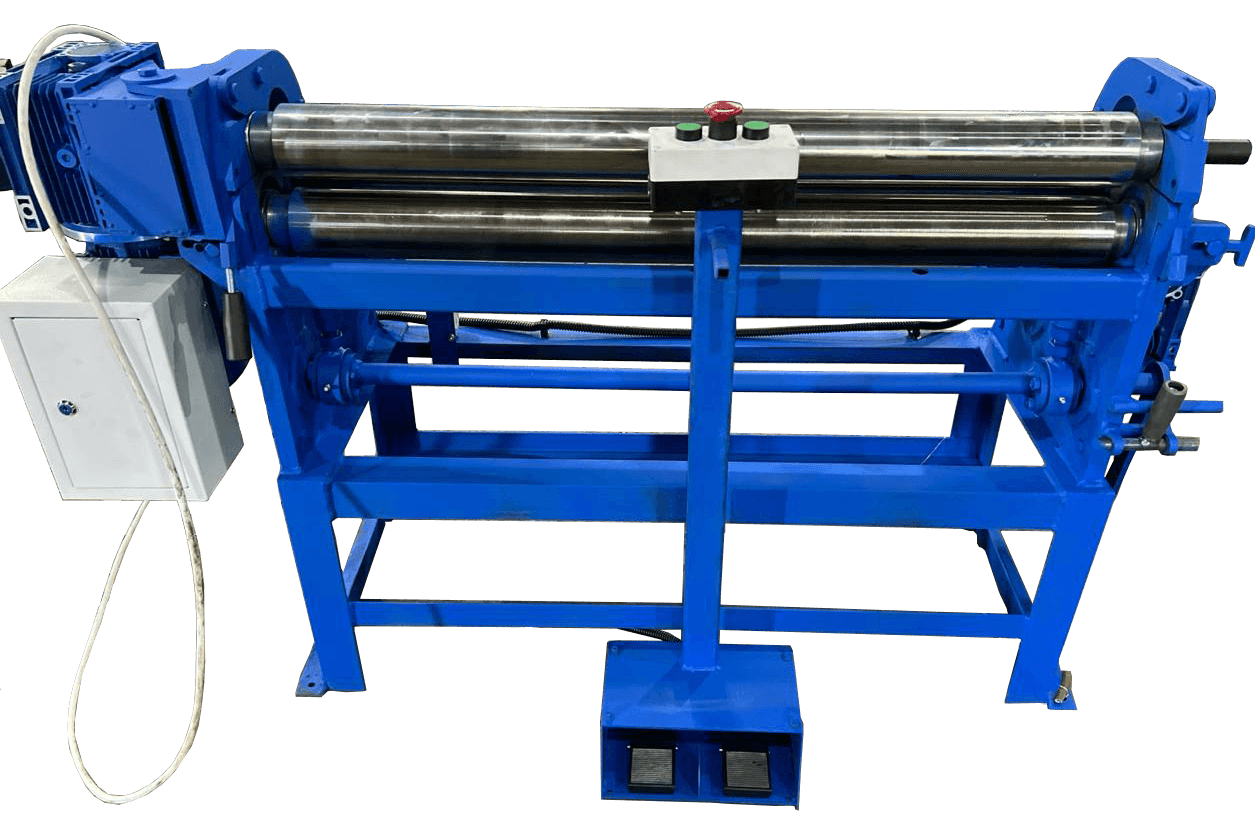

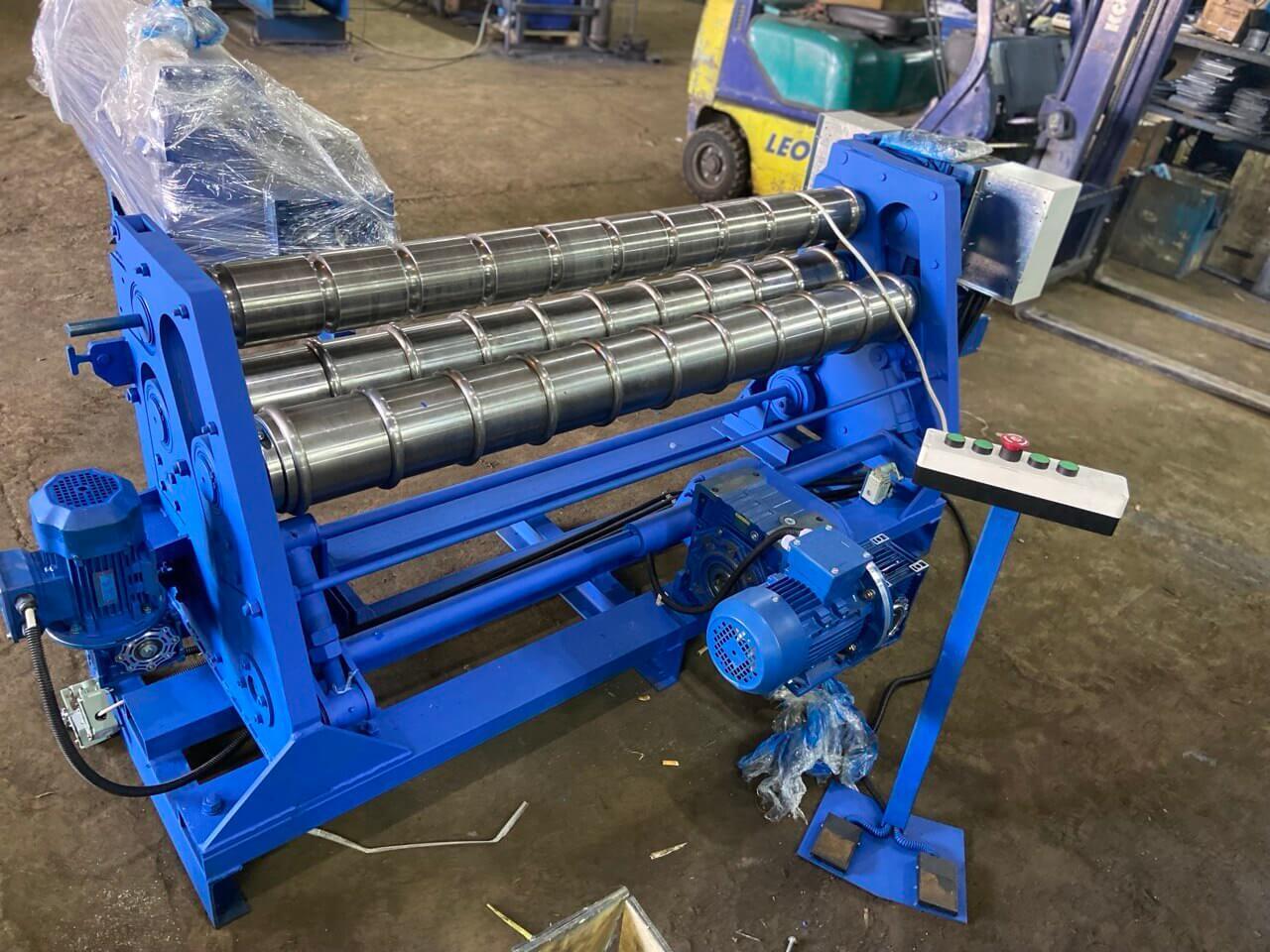

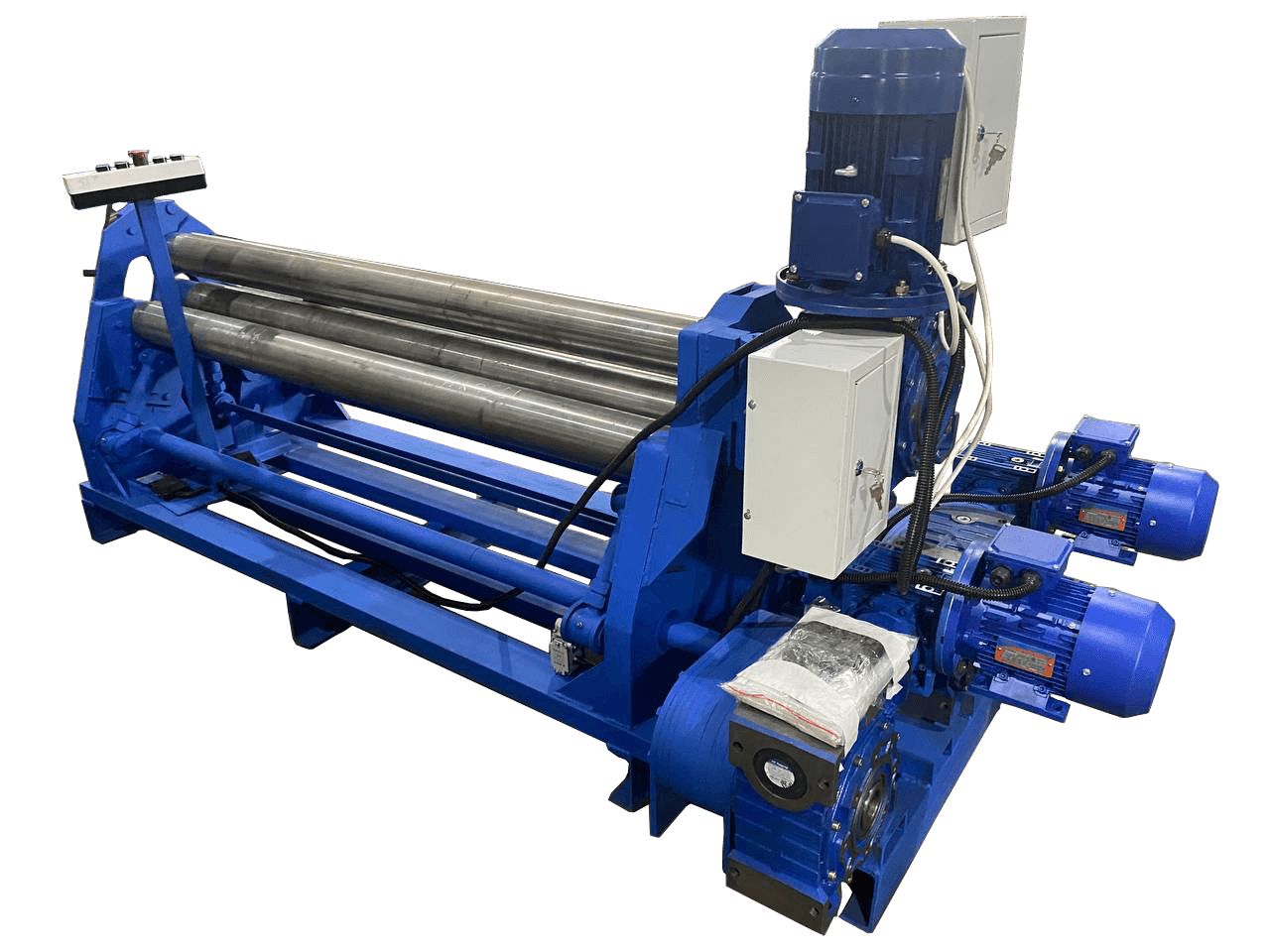

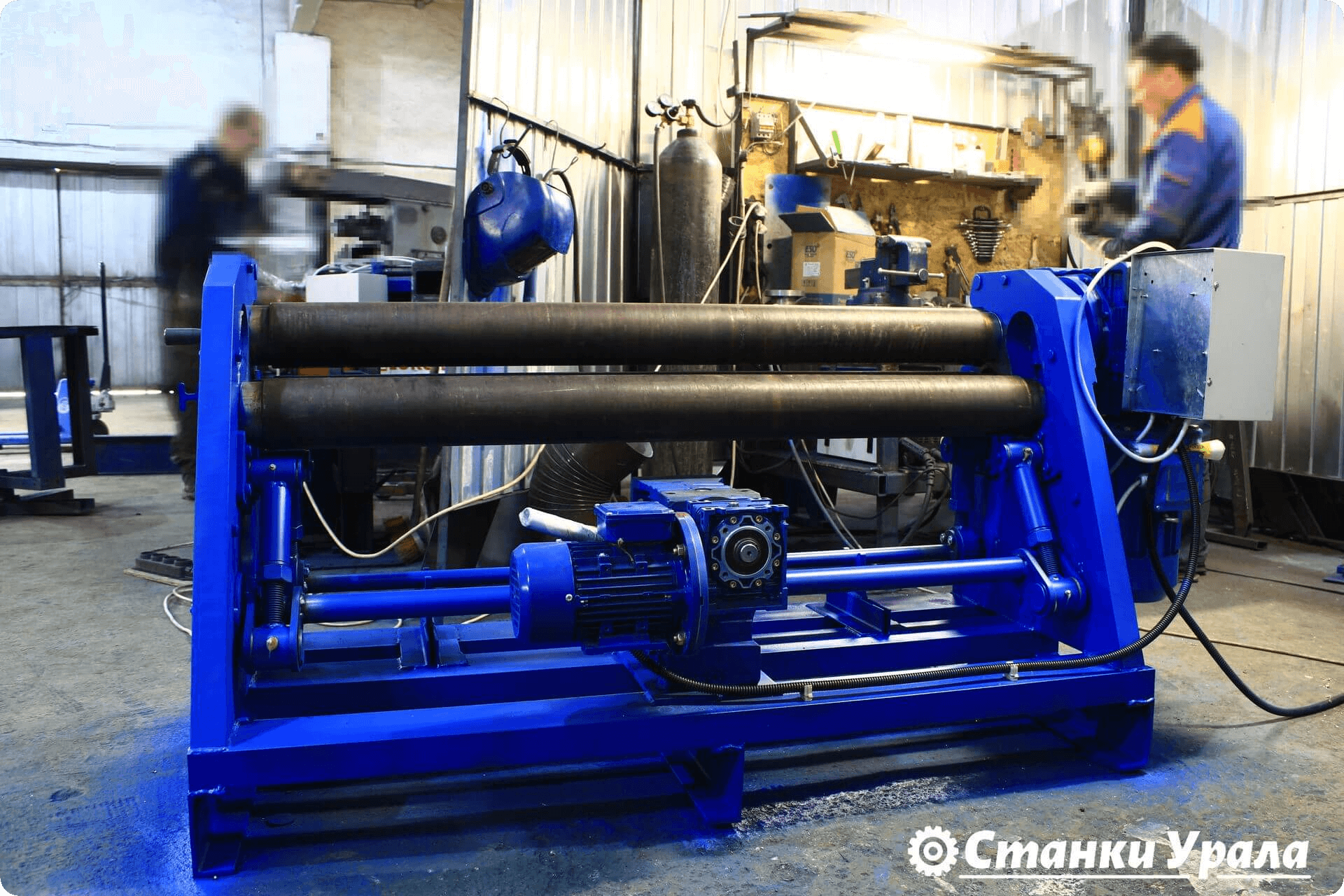

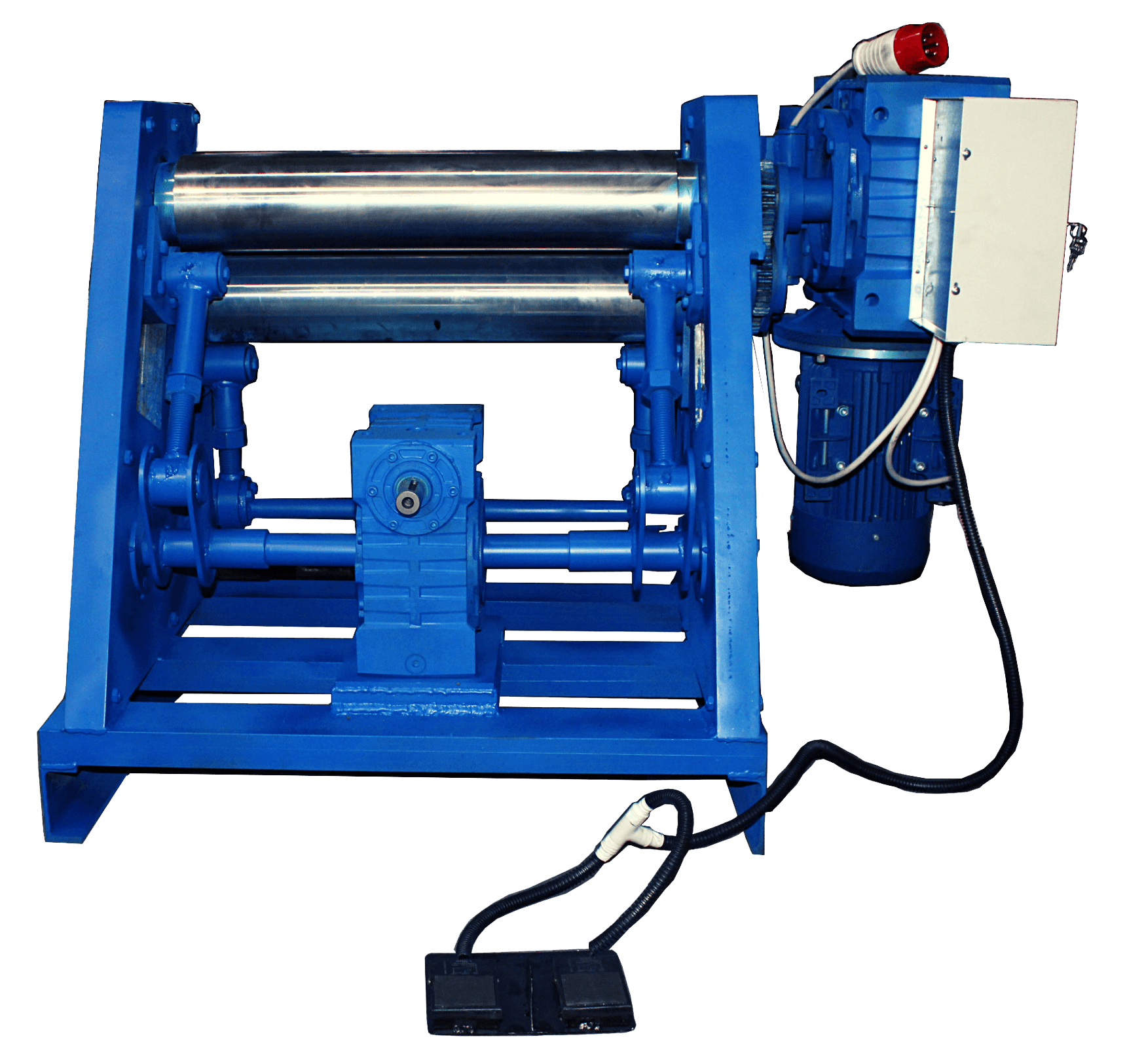

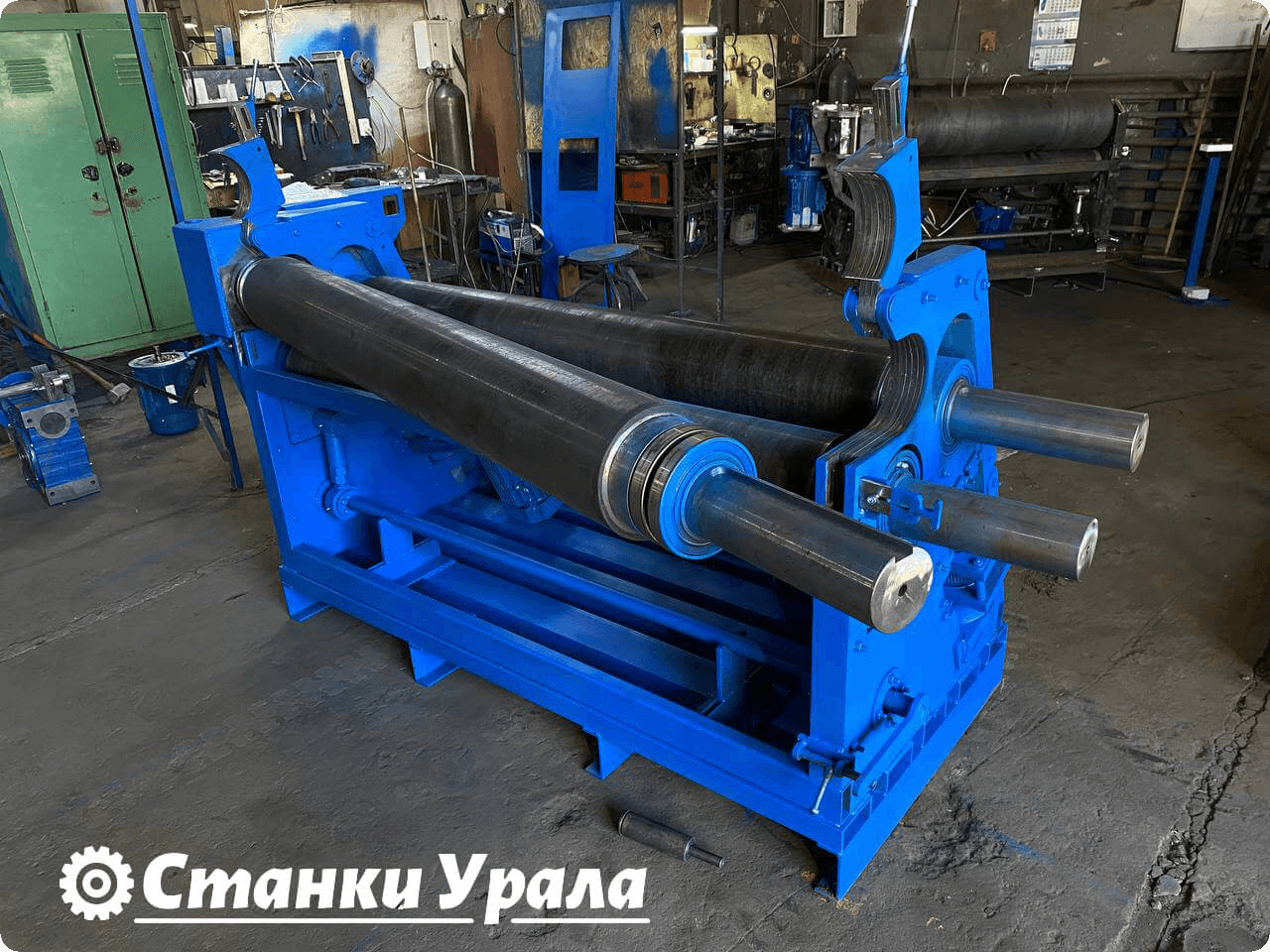

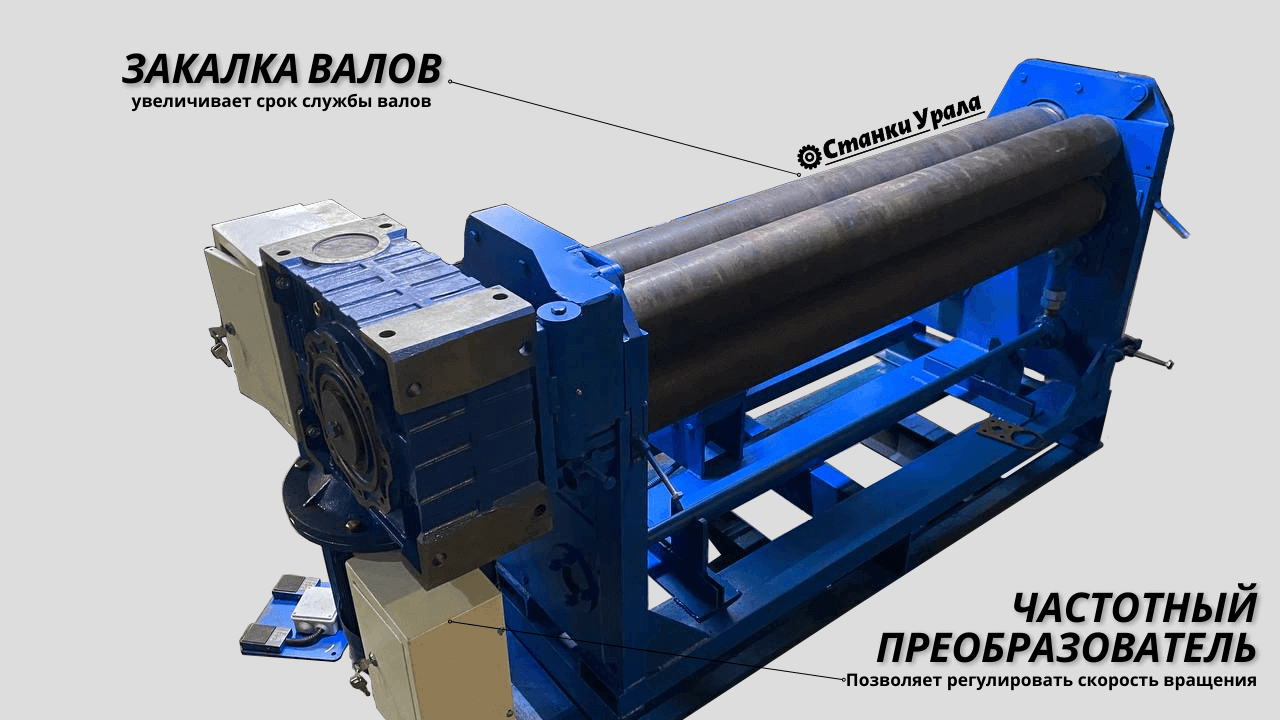

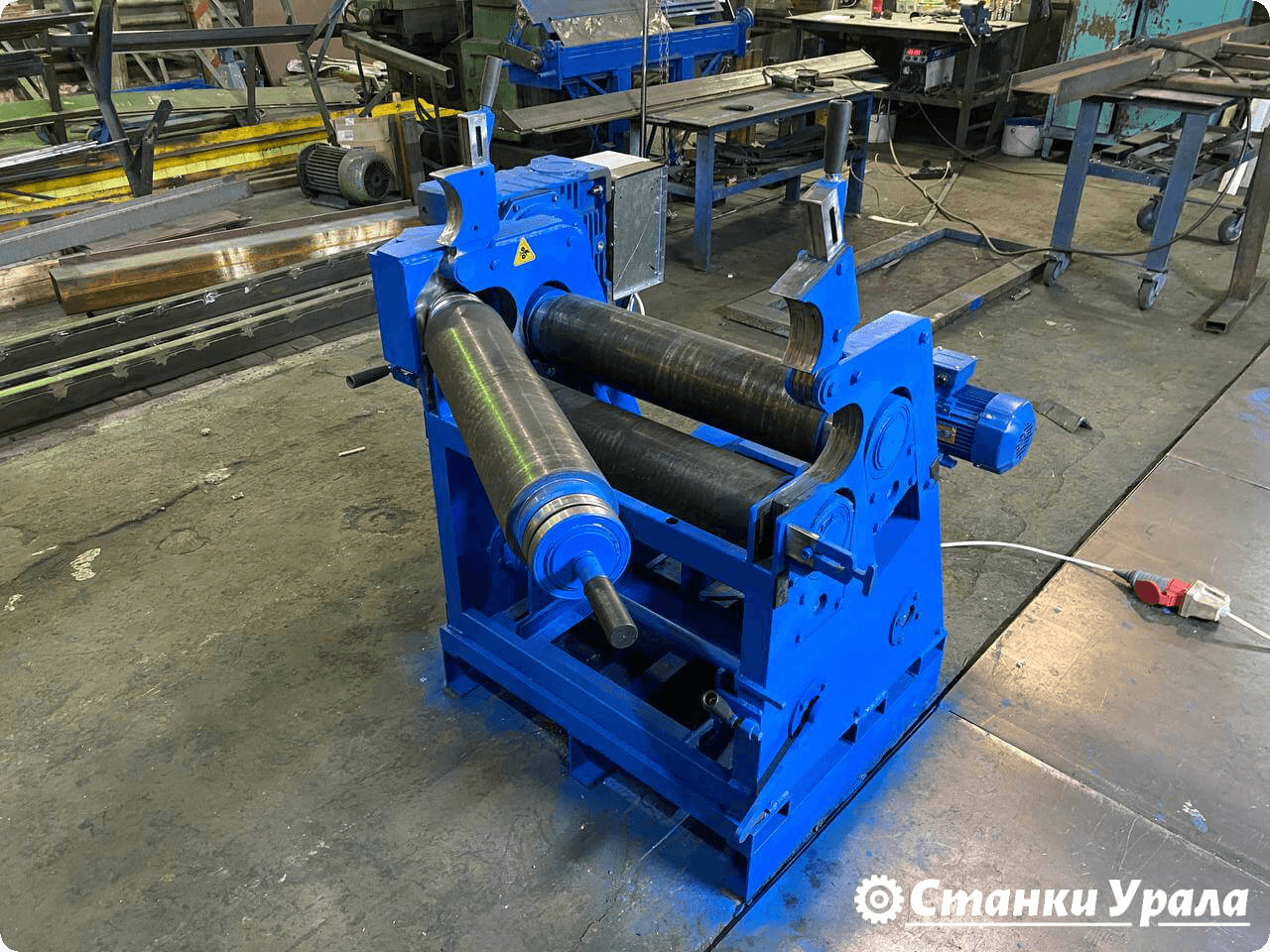

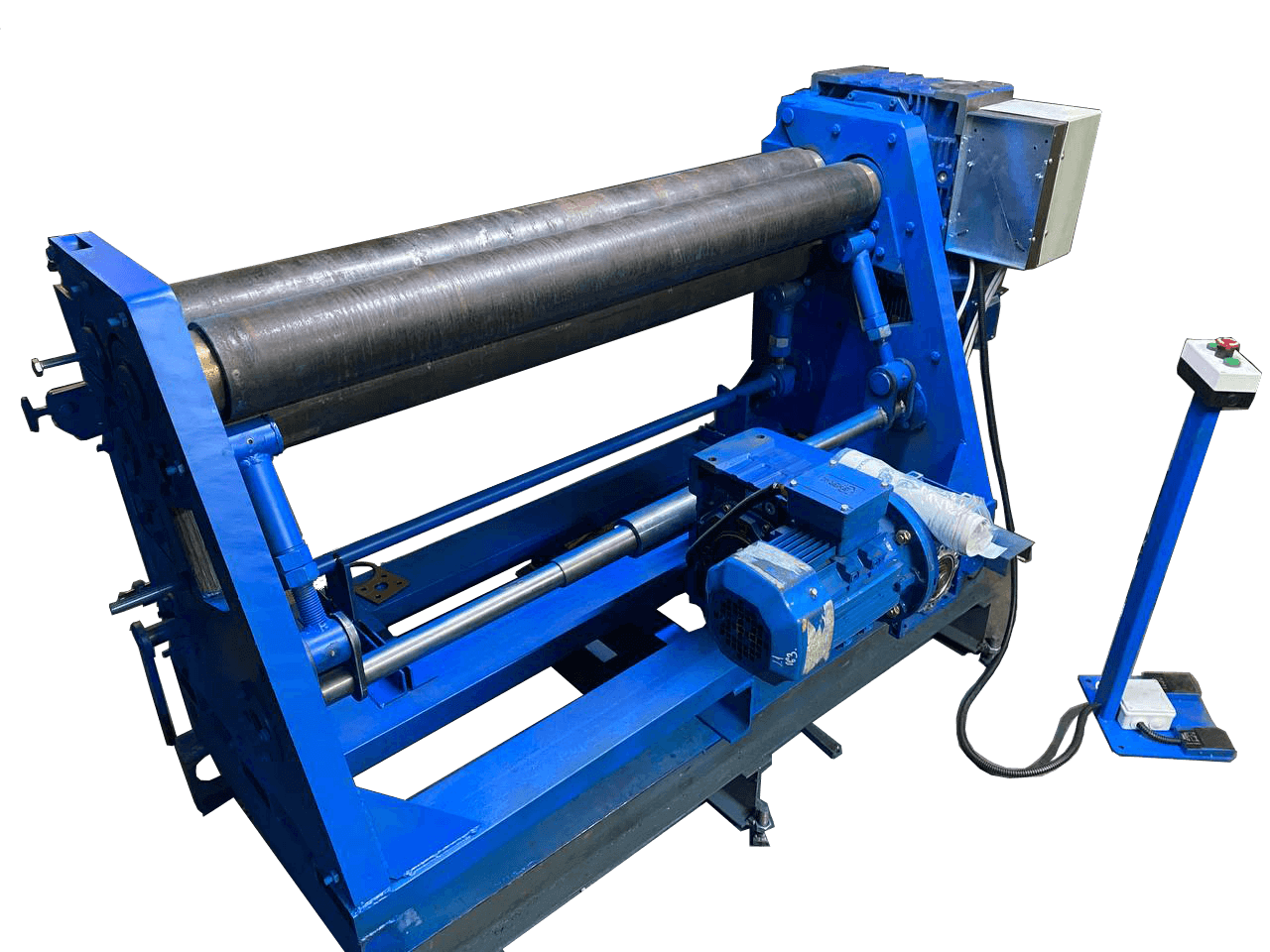

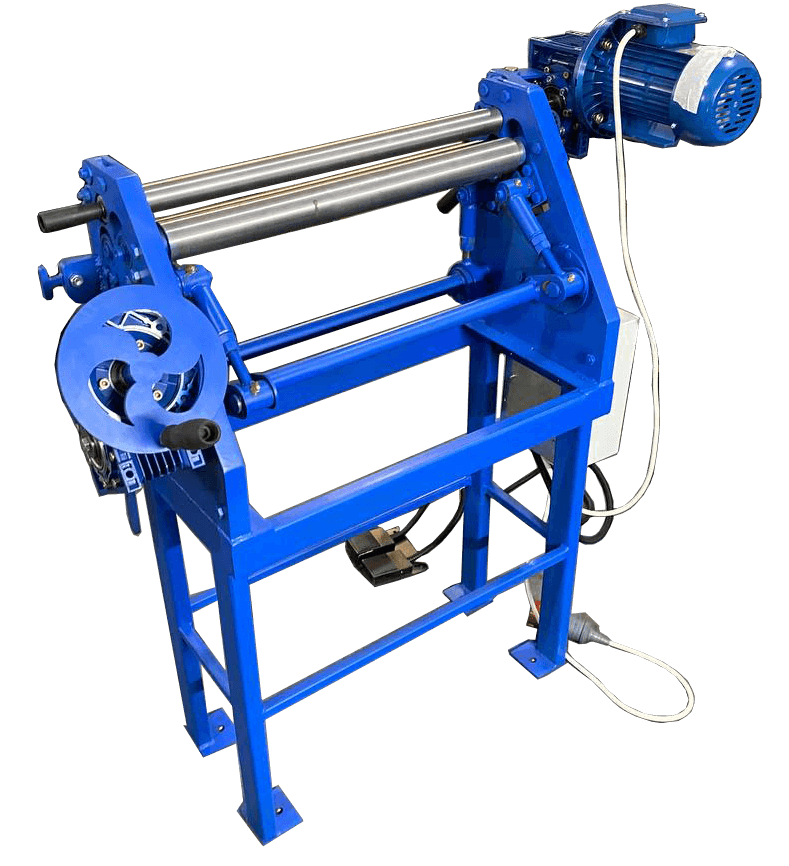

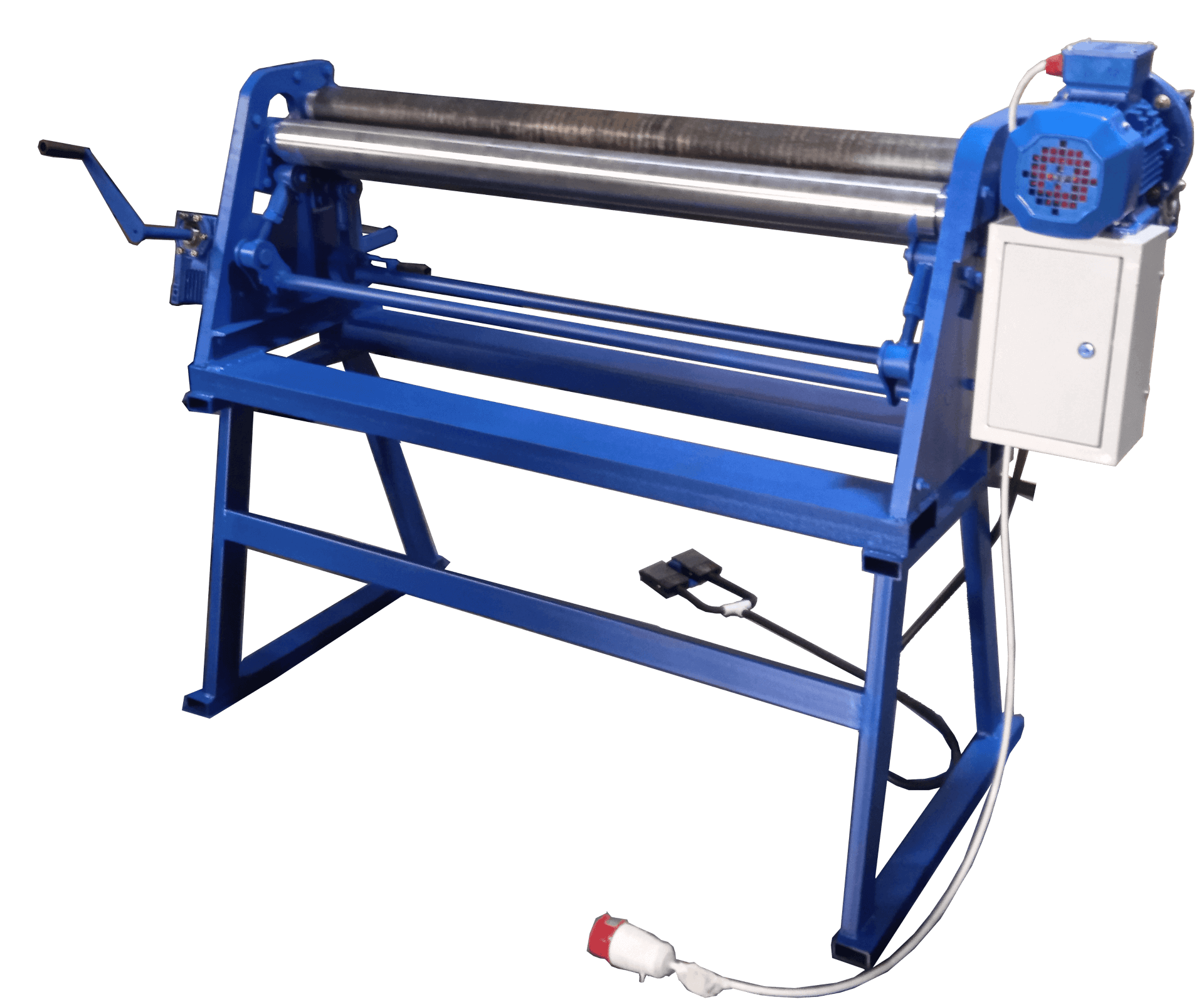

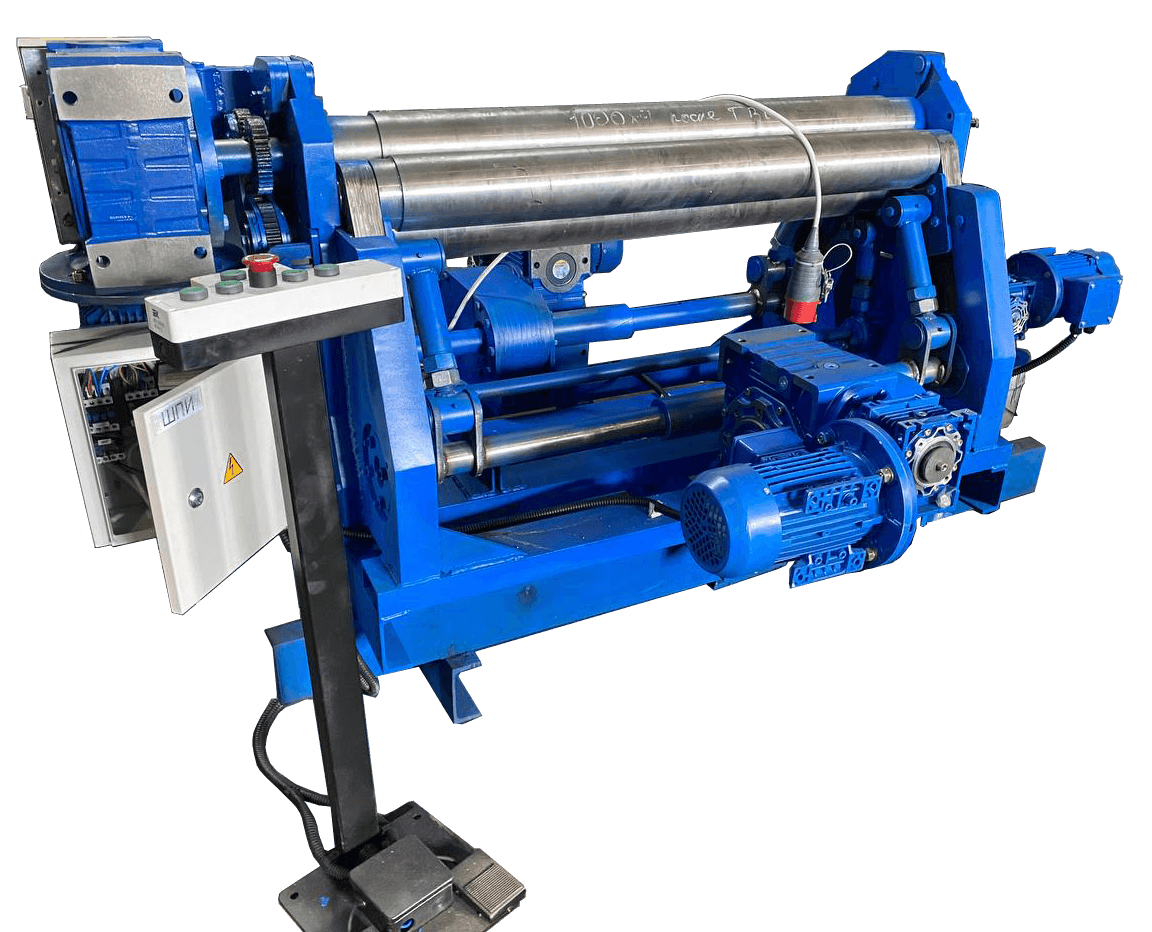

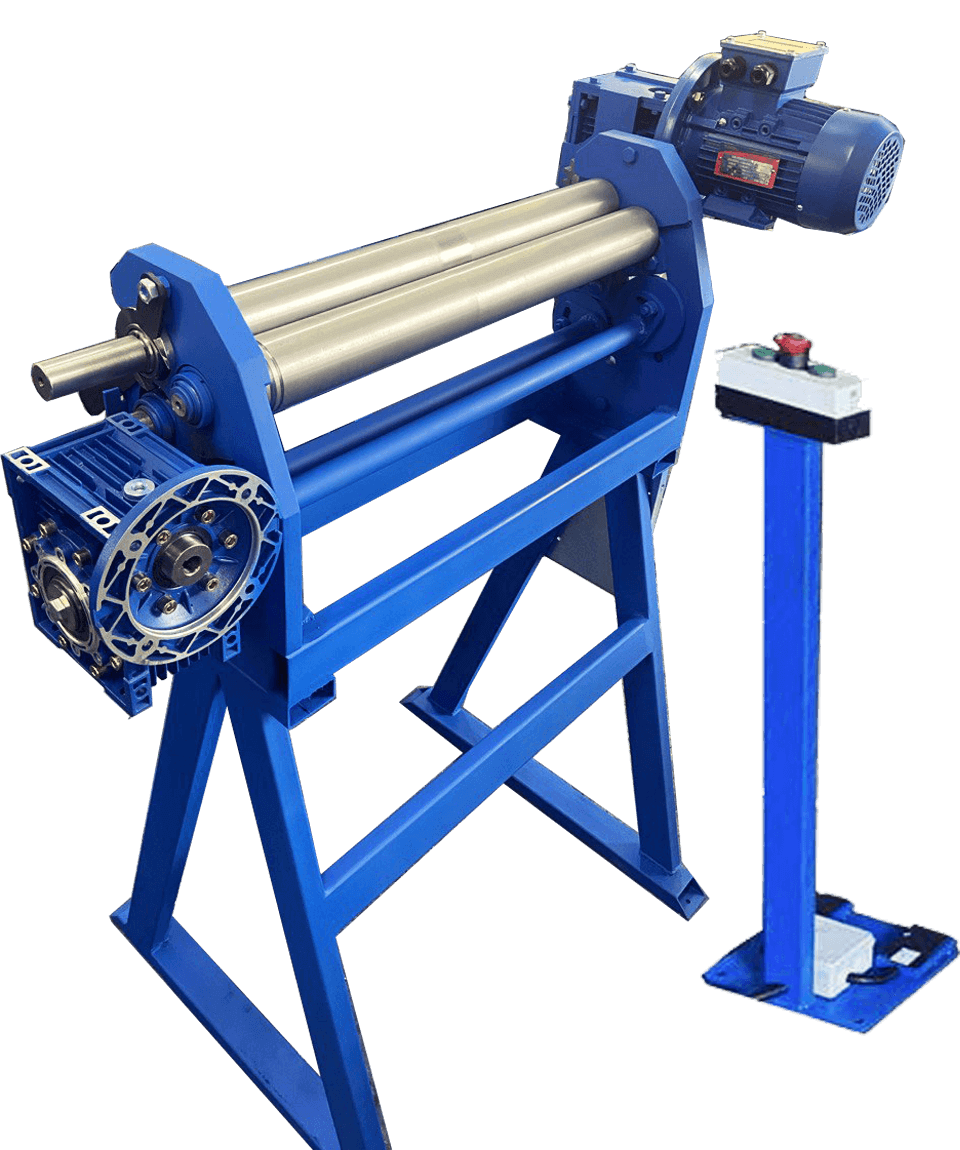

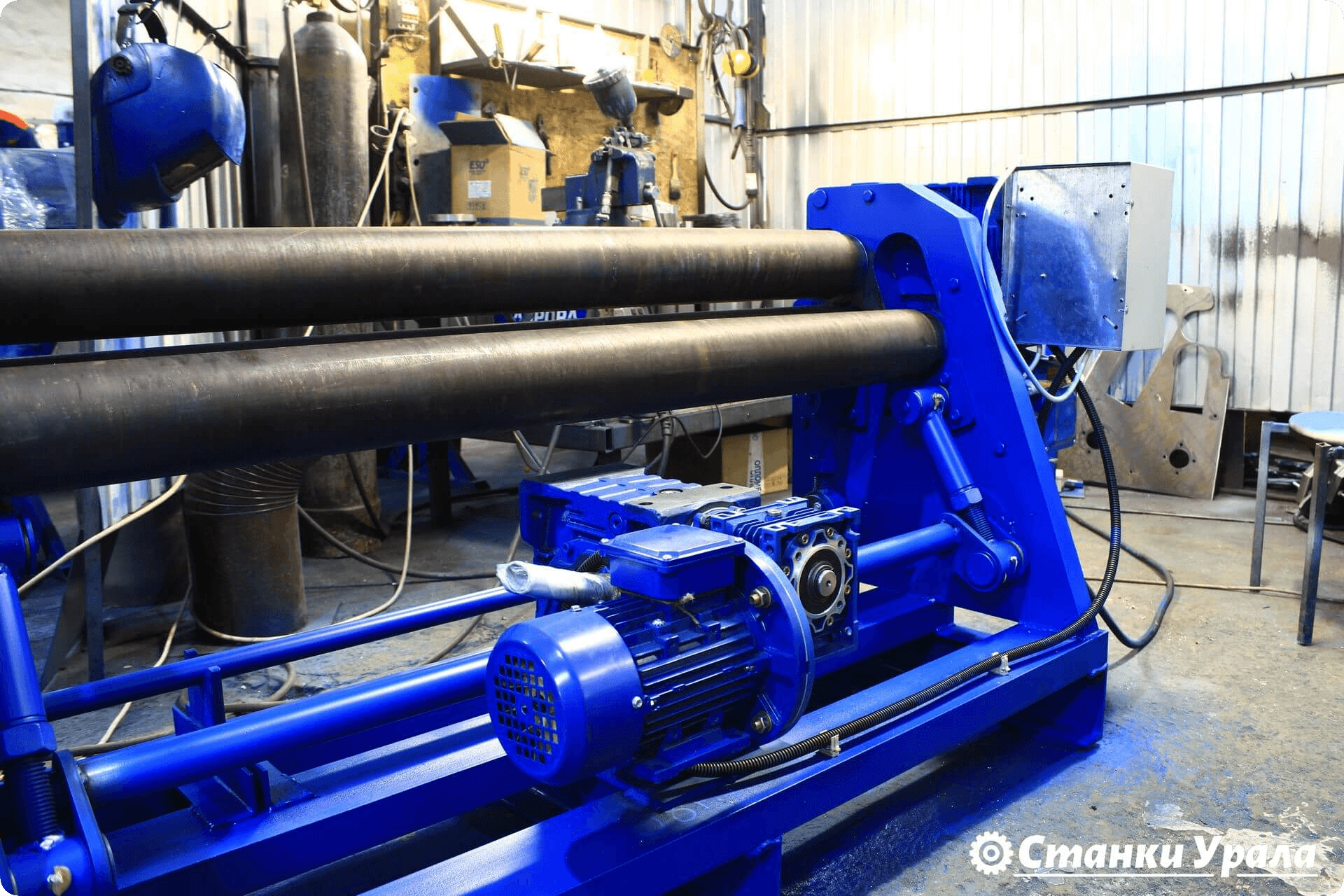

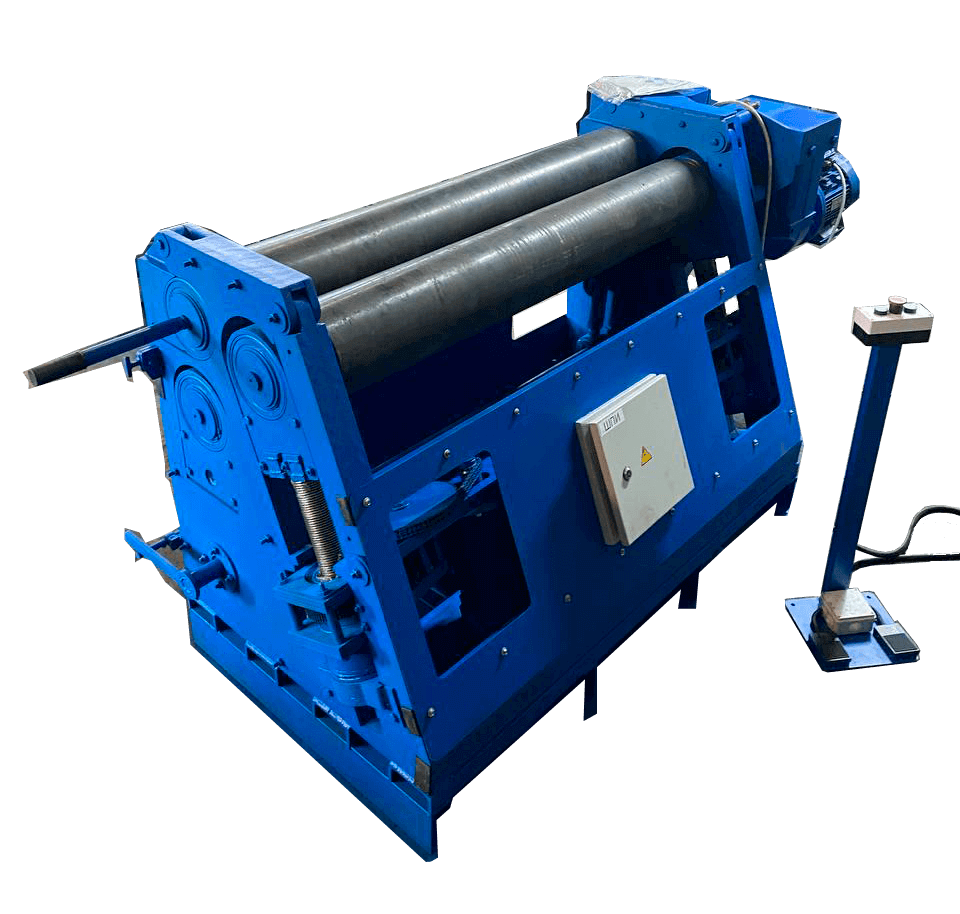

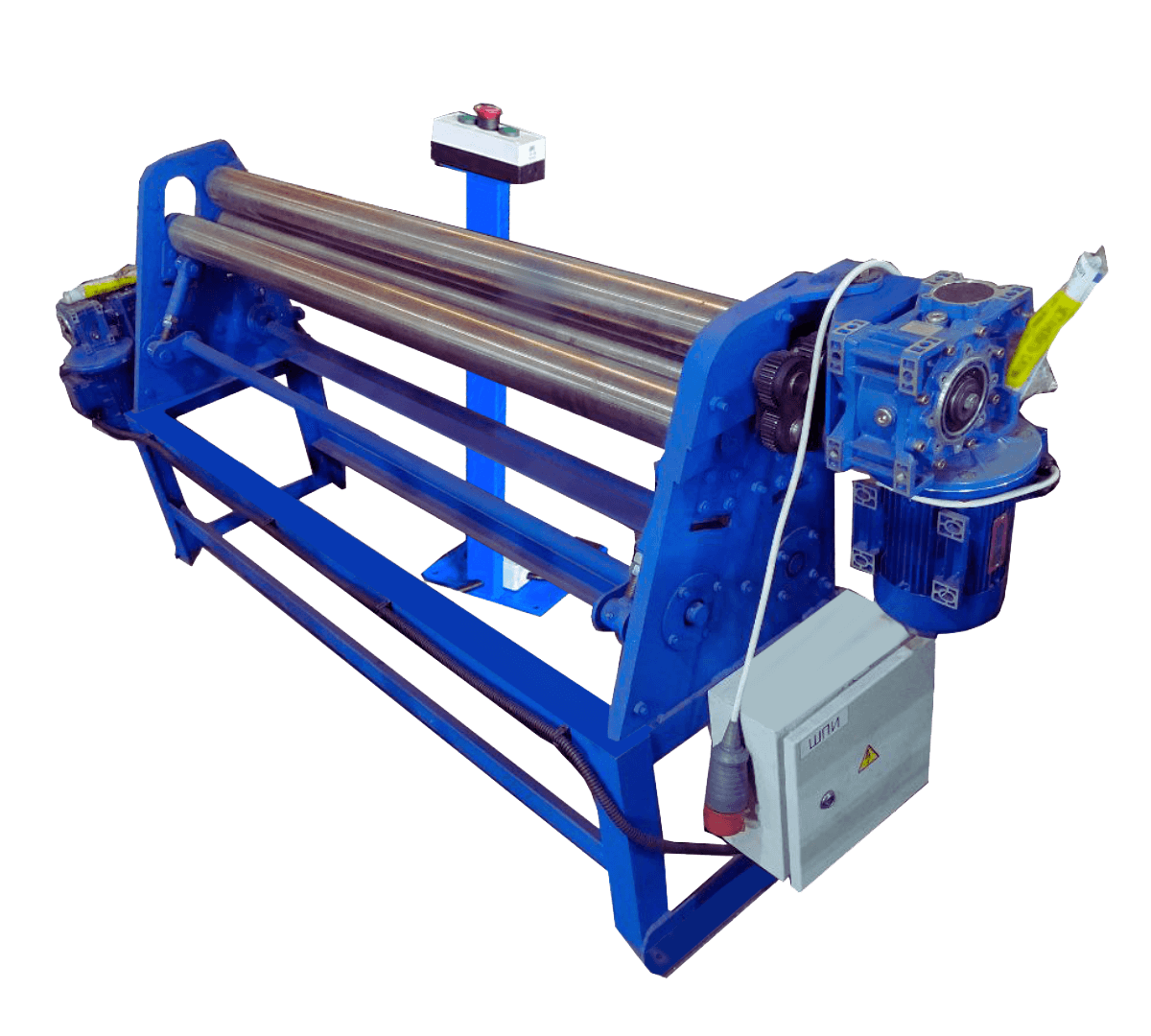

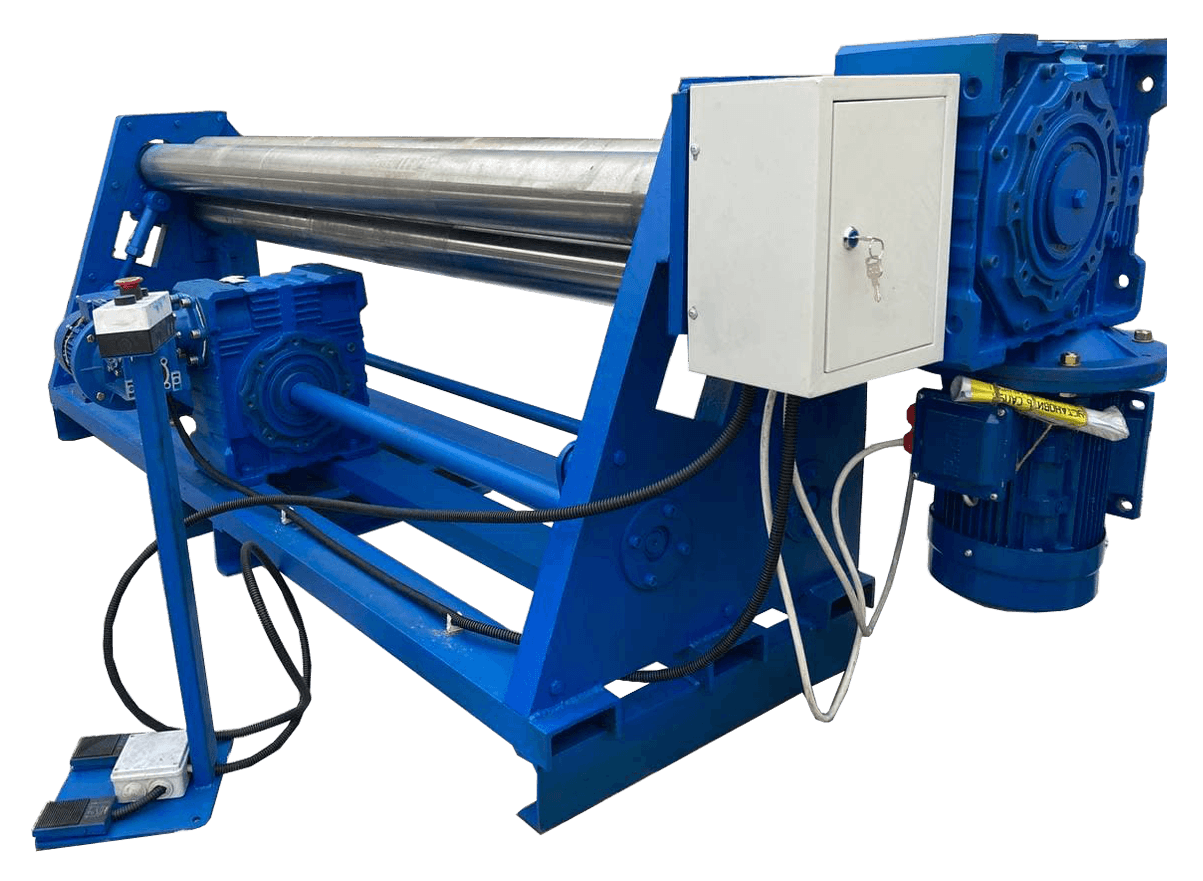

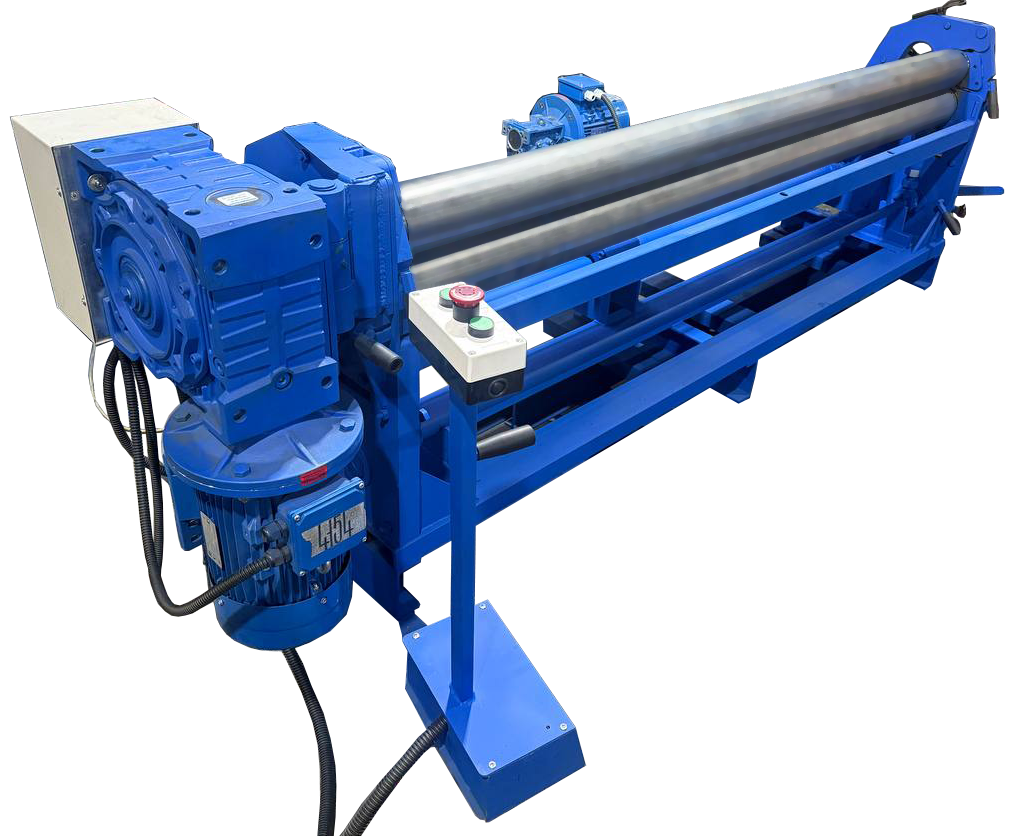

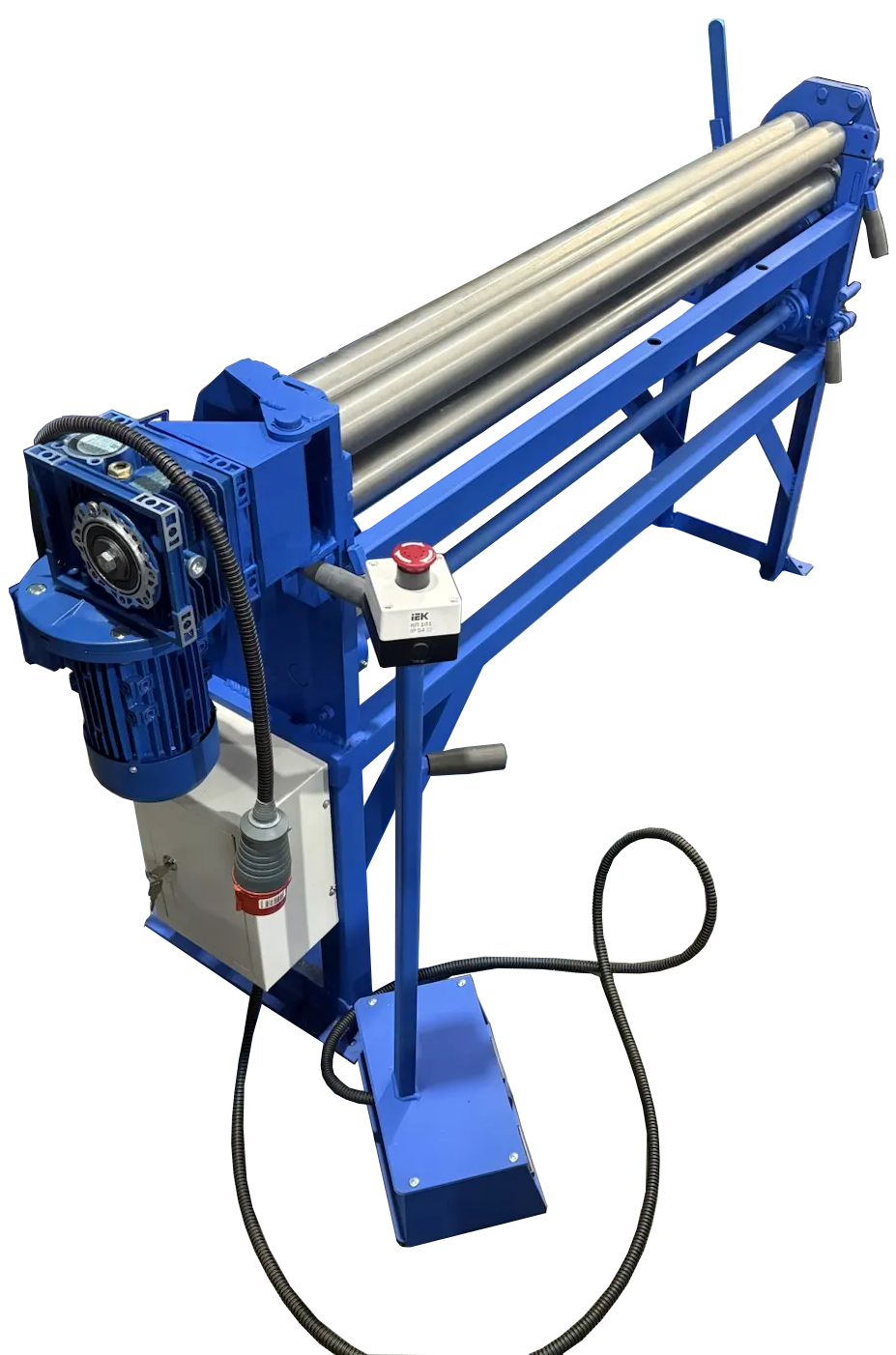

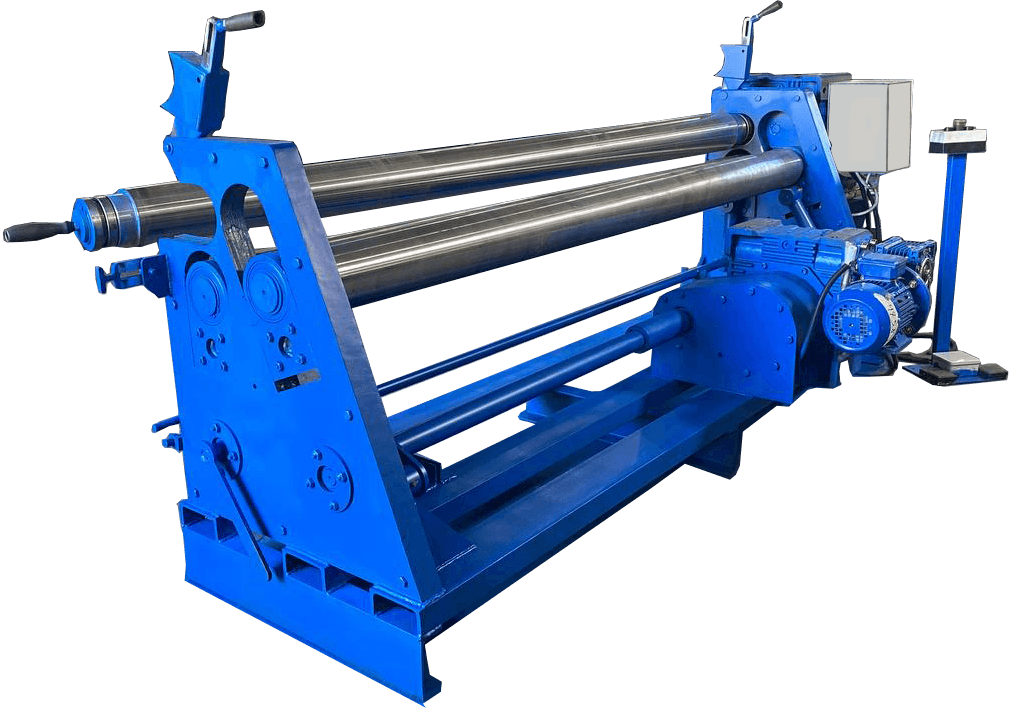

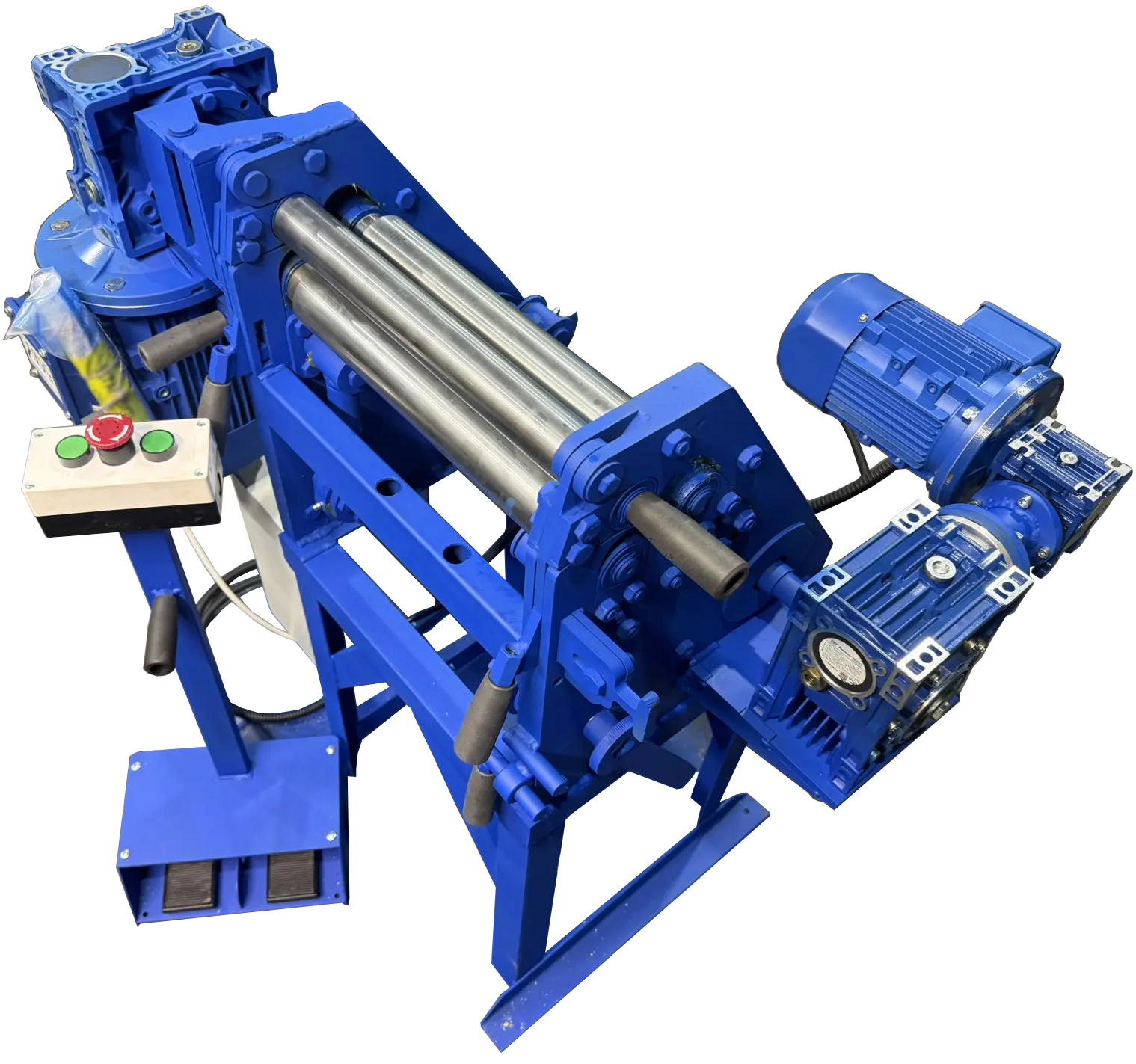

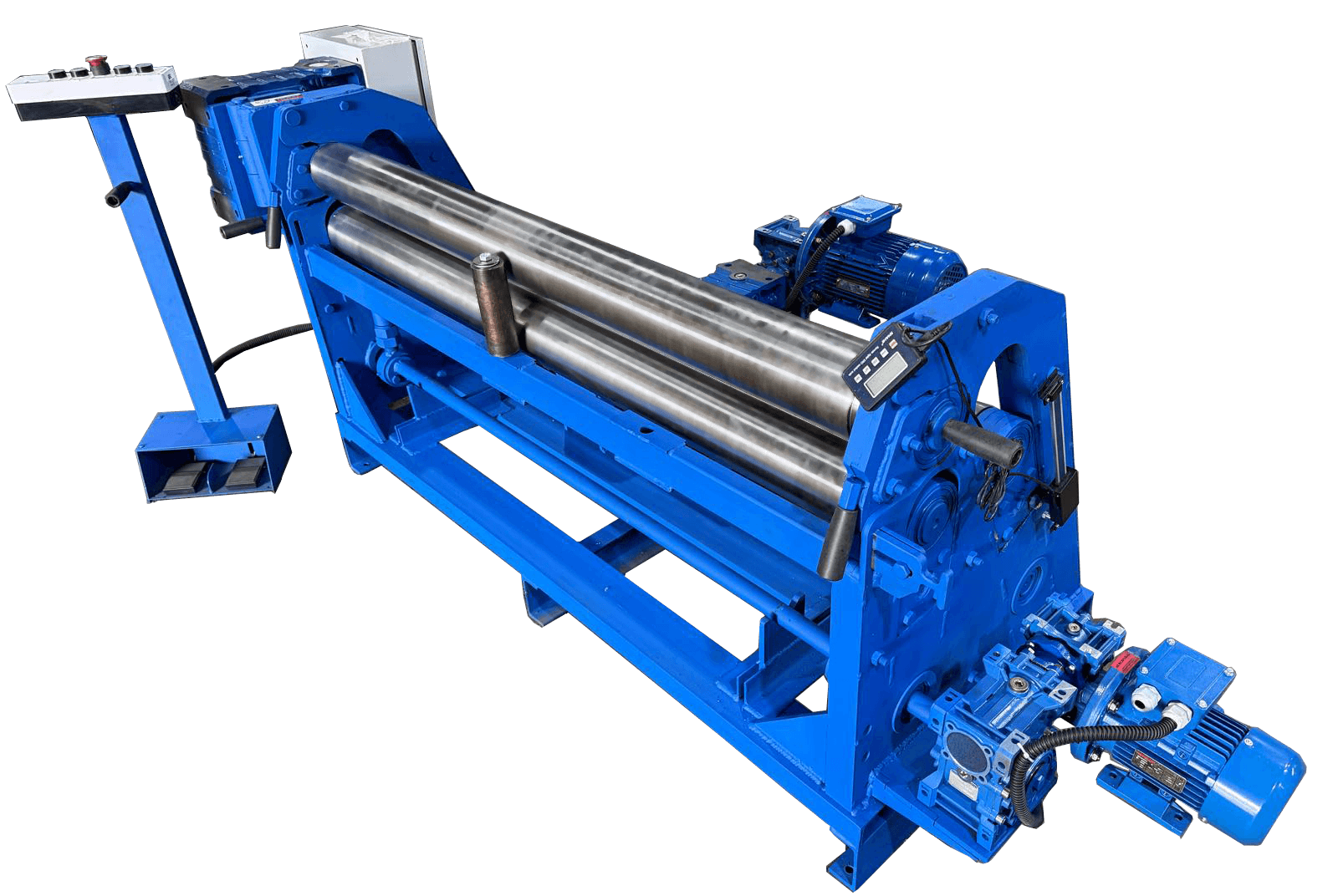

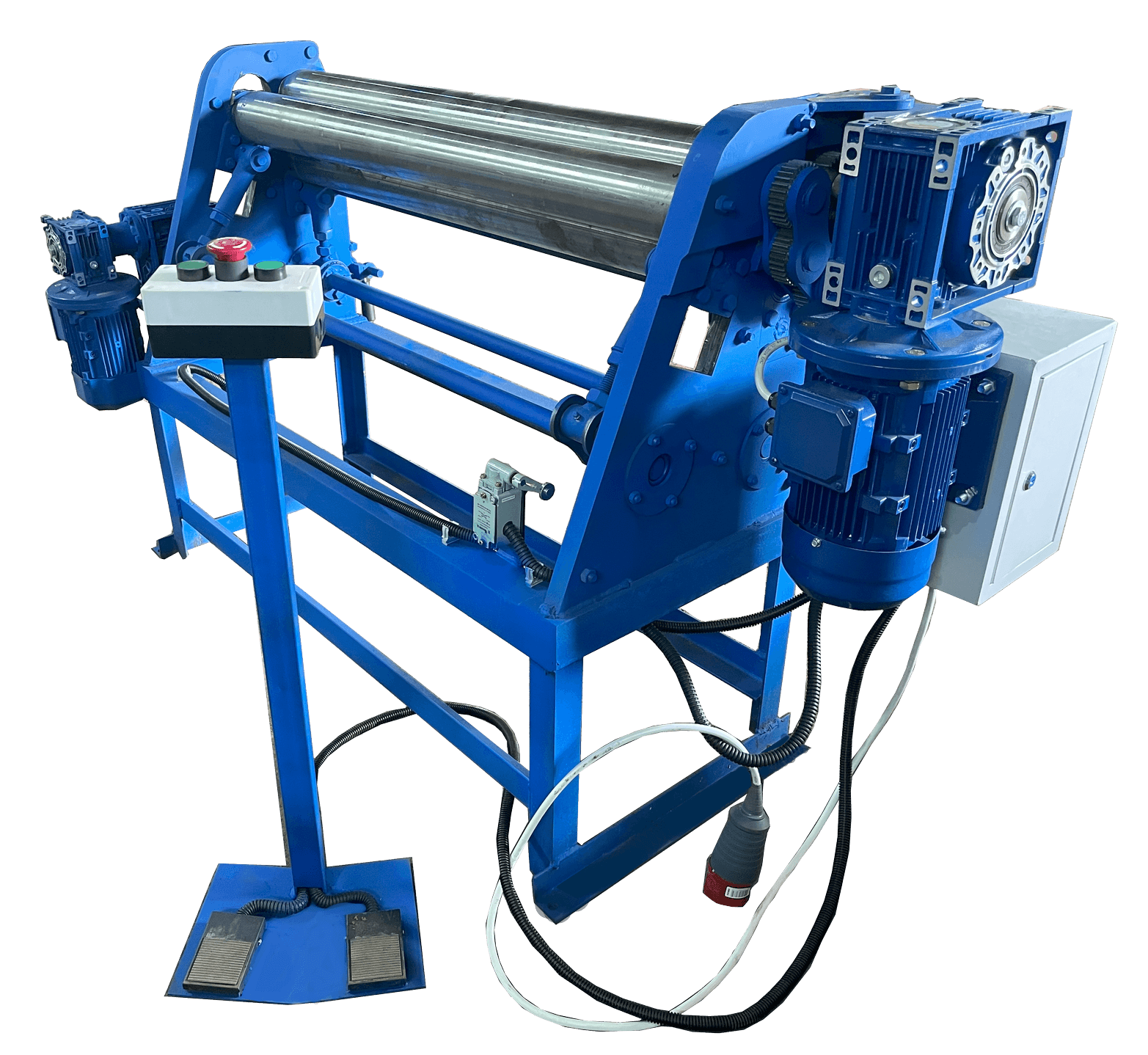

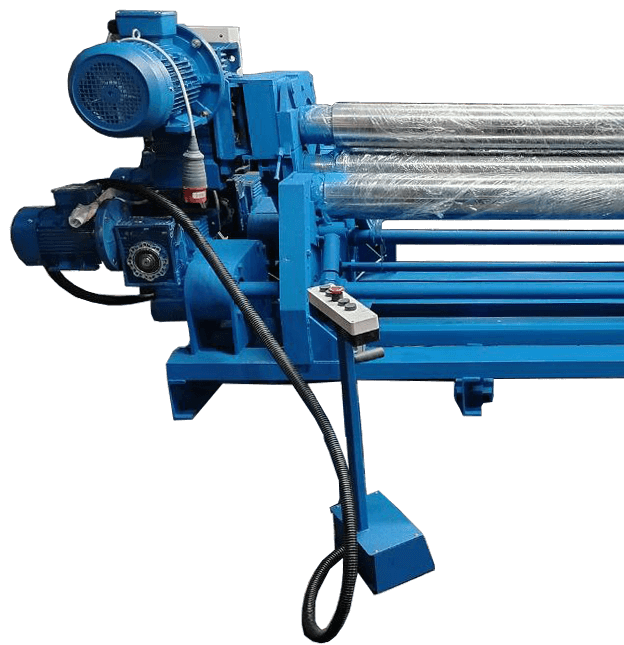

аВТОМАТИЧЕСКИЕ вальцовочные станки (авс)

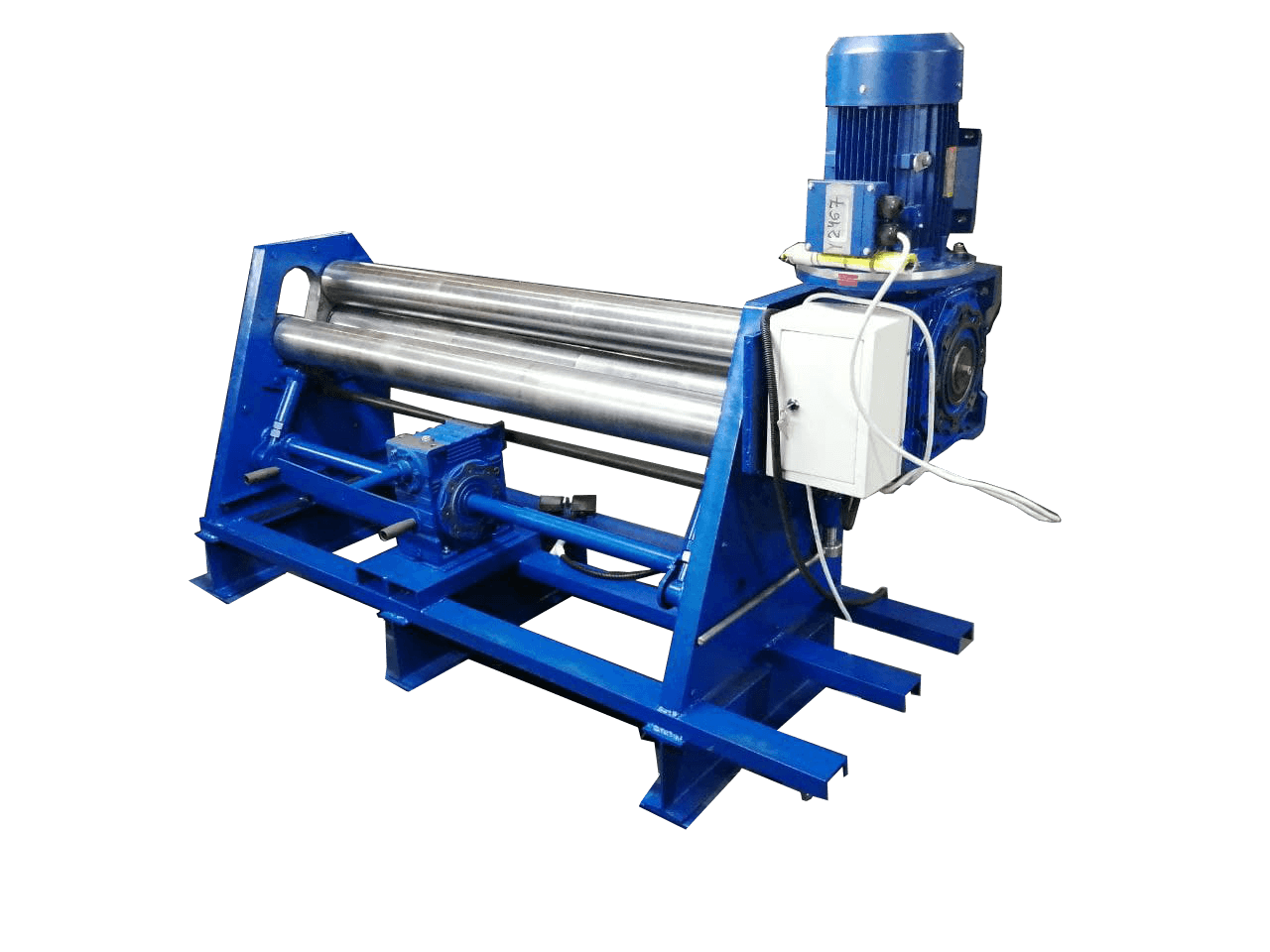

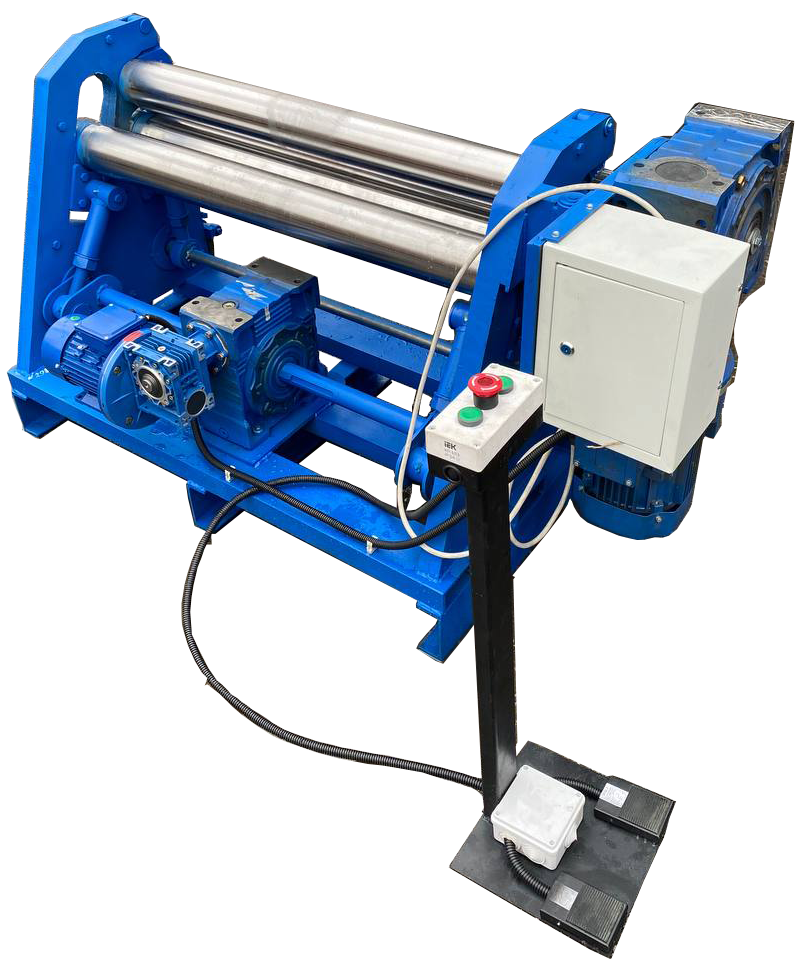

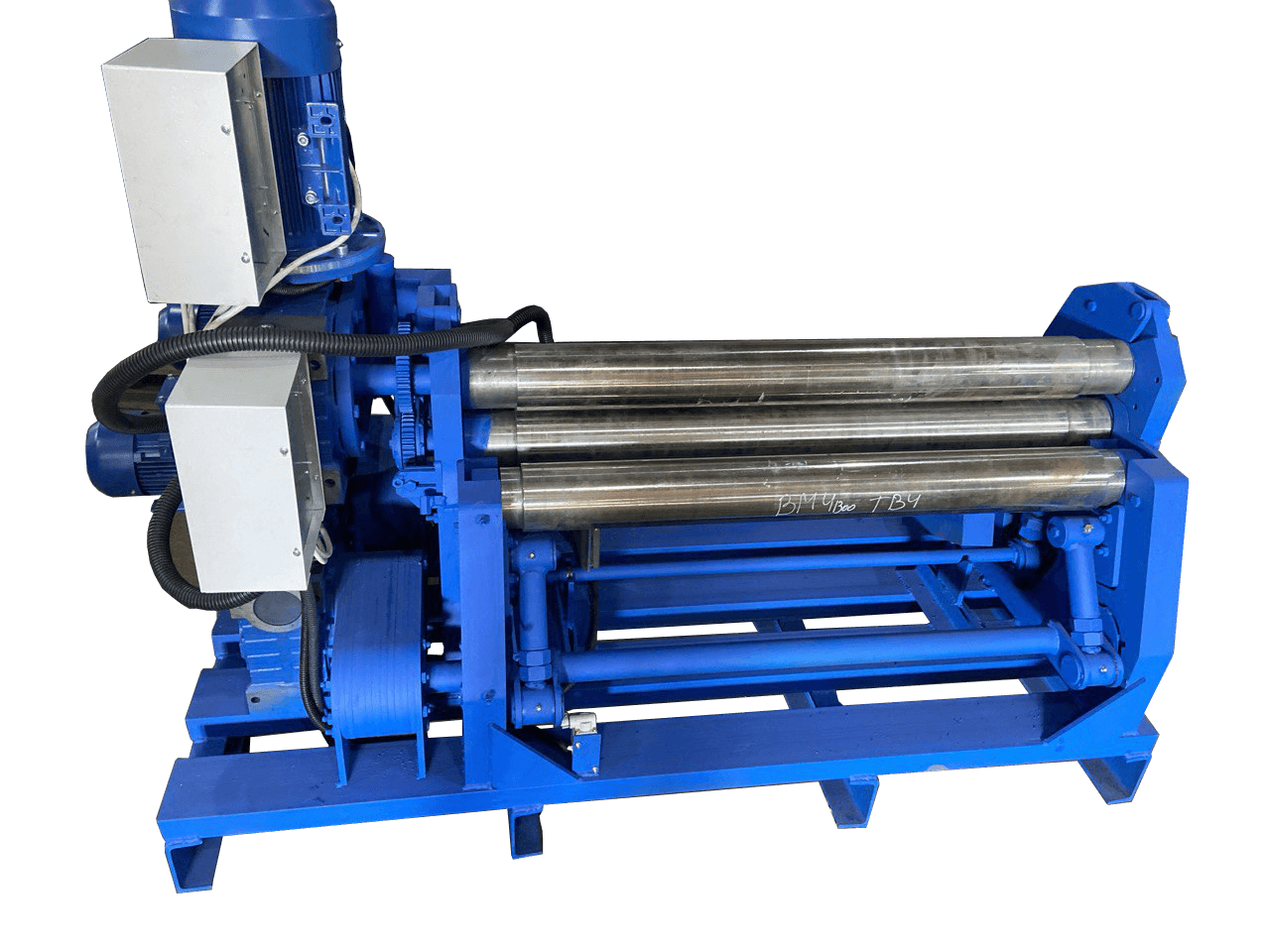

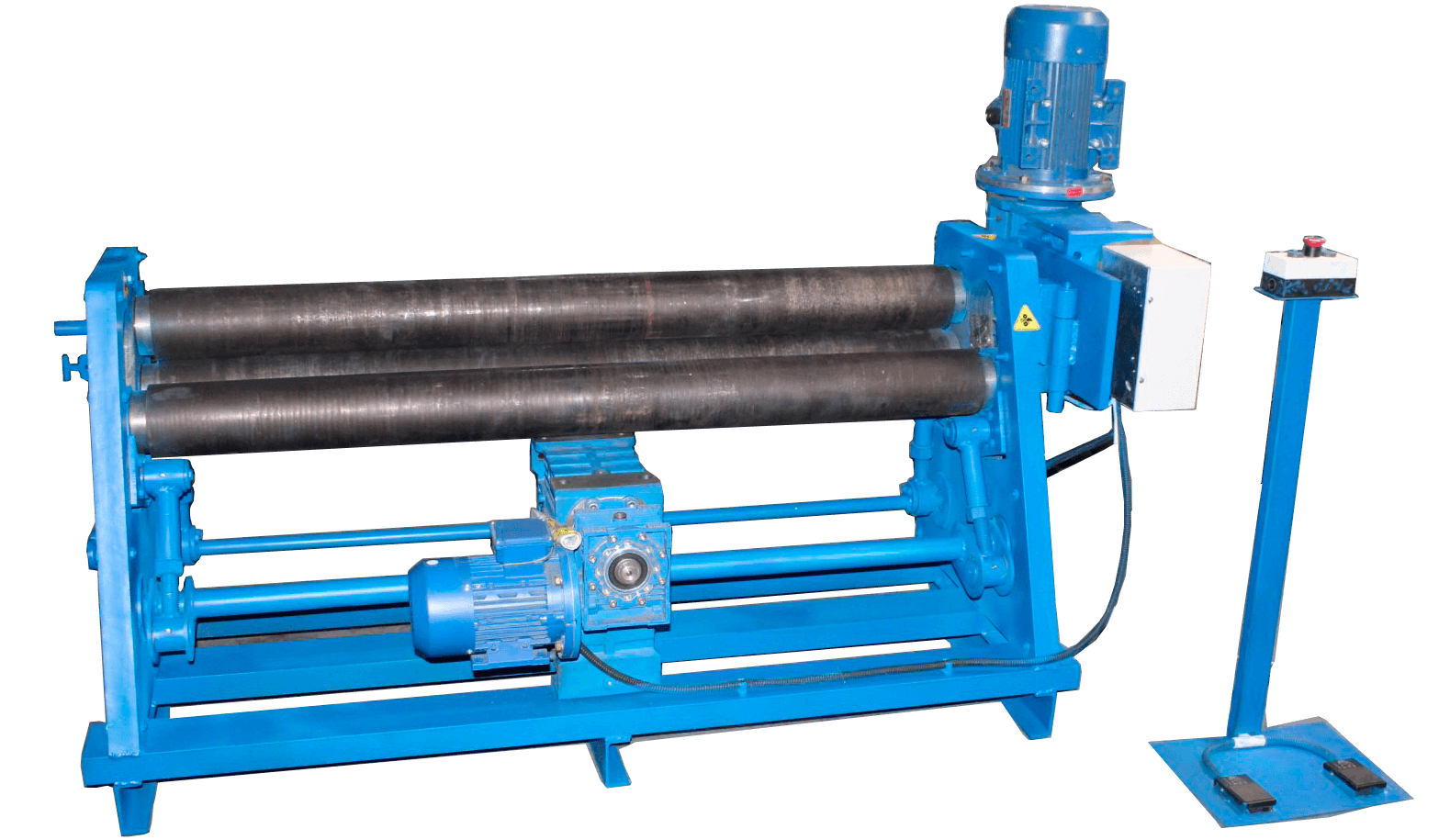

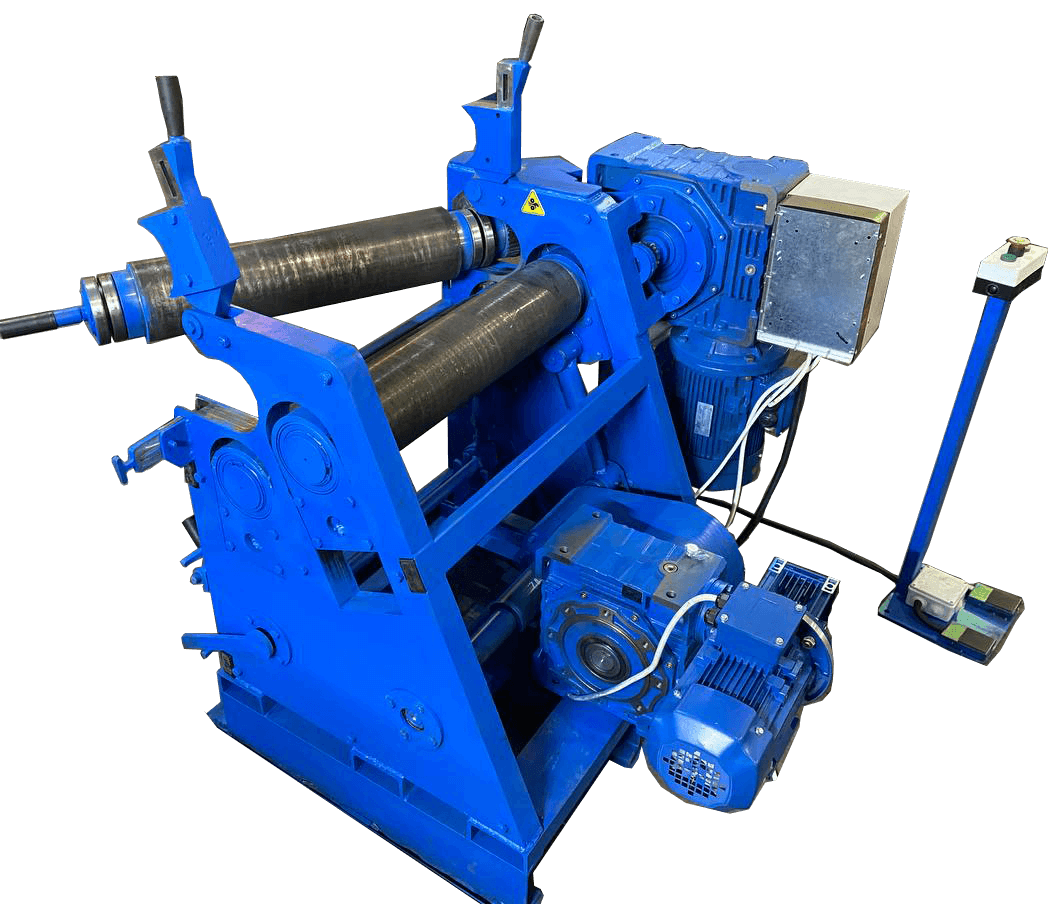

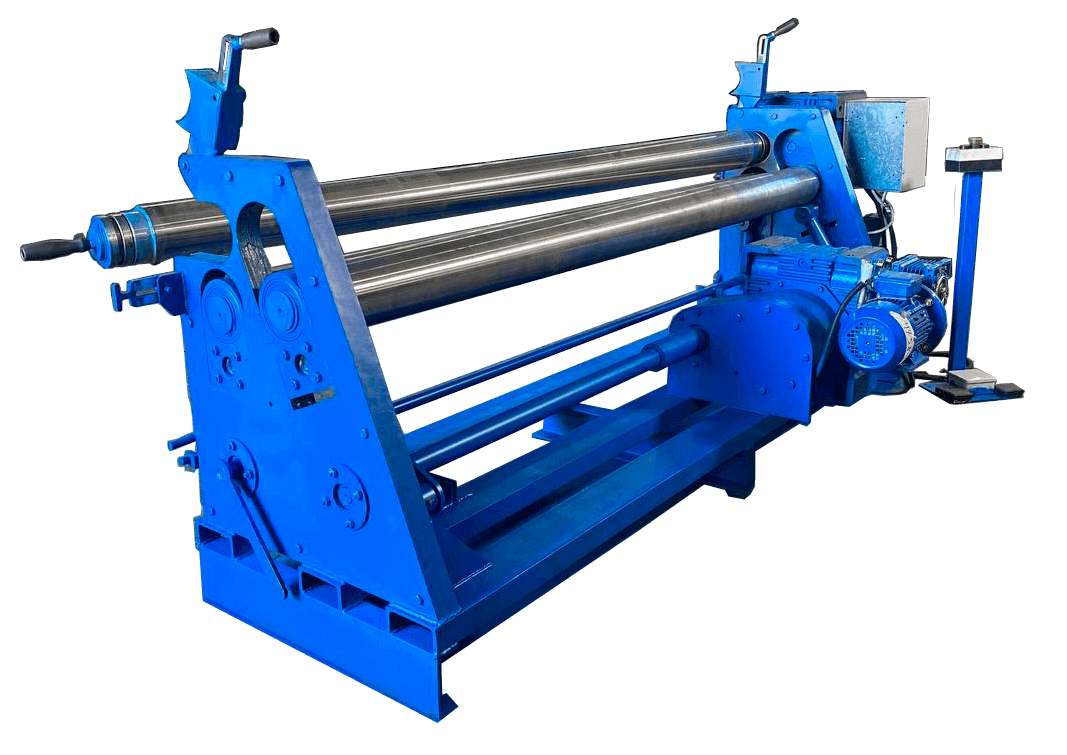

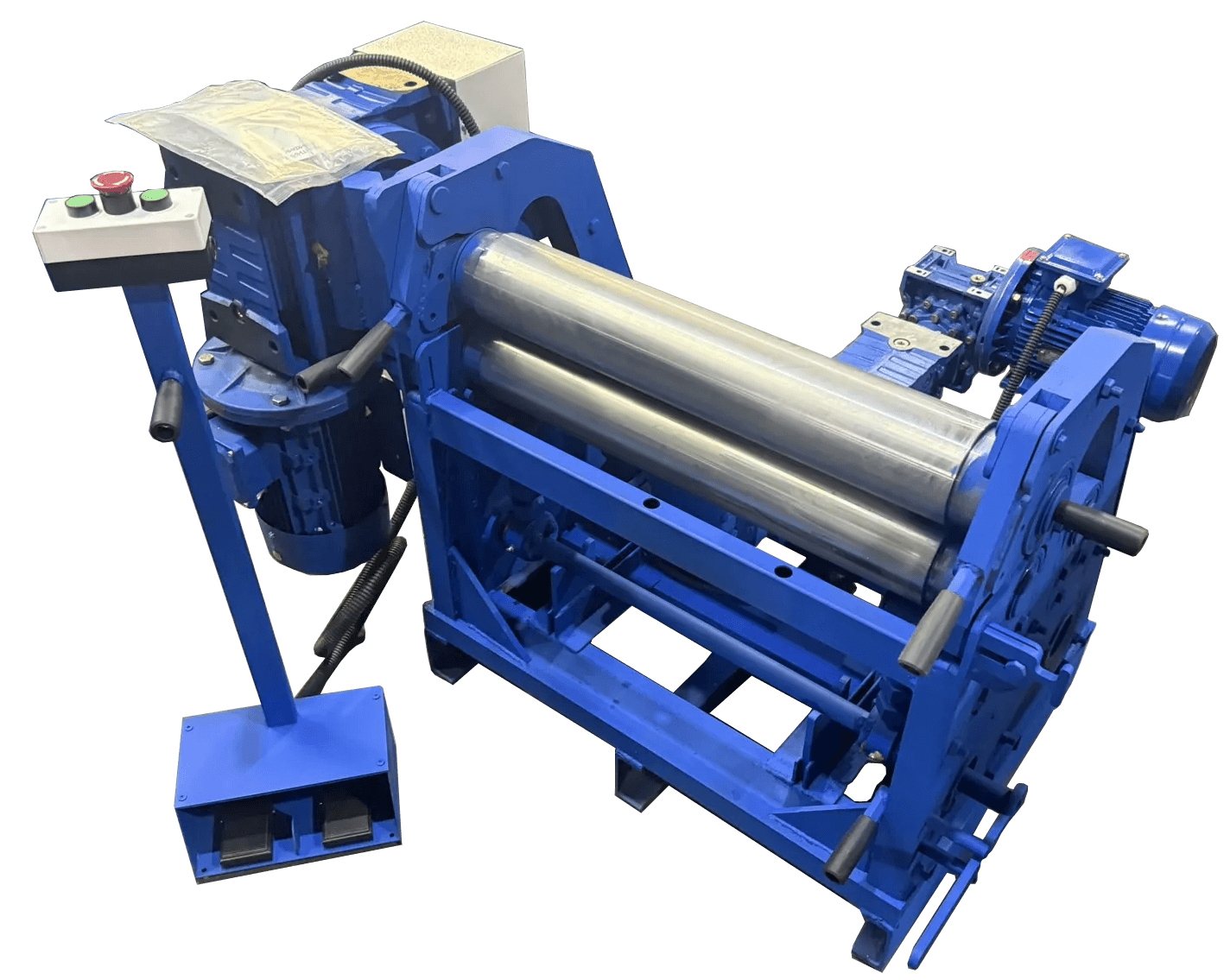

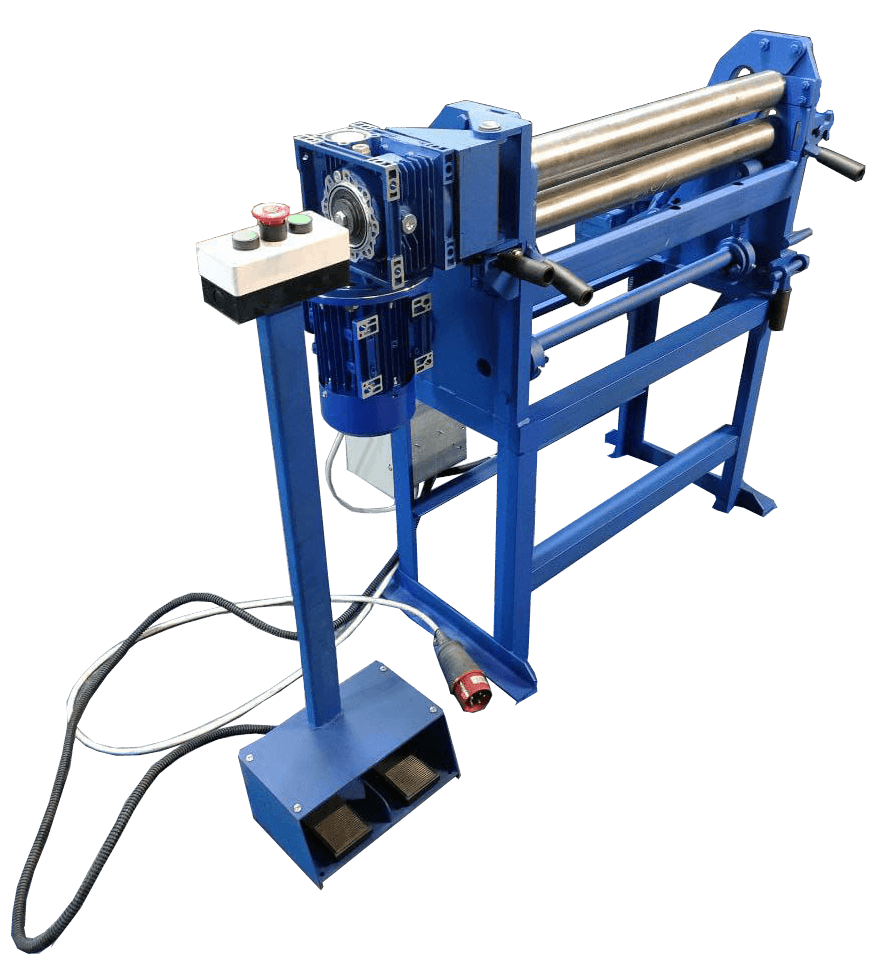

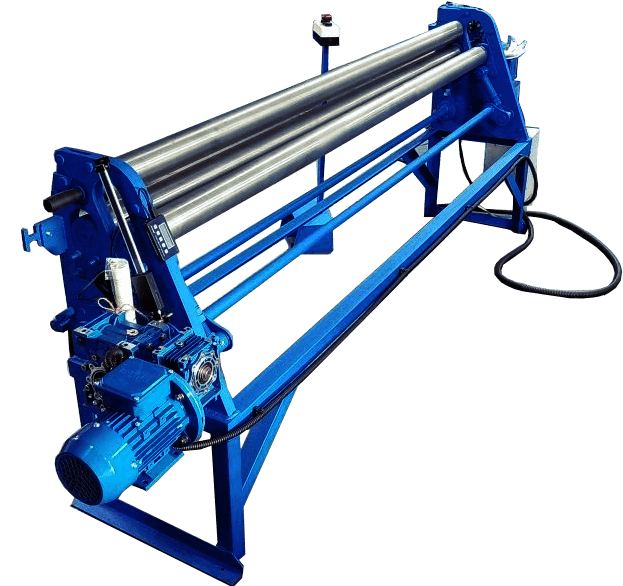

О электромеханических вальцовочных станках:
Особенности:
- Все валы цельнолитые, из шлифованного кругляка
- Регулировка прижимного вала: на винтах, редуктор, мотор-редуктор
- Предусмотрено быстрое изъятие верхнего вала для выгрузки заготовки;
- Валы имеют центральное утолщение для компенсации их прогиба;
- Вращение верхнего и нижнего валов посредством комбинированной шестерёнчатой передачи и червячного мотор-редуктора.
- Регулировка заднего (бокового вала) на базе червячного редуктора с возможностью установки электродвигателя.
- Асимметричная и симметричная конструкция станка
Преимущества электромеханических трёхвалковых вальцев:
- В процессе обработки не происходит повреждения поверхности заготовки. Гарантия высокого качества готовых изделий;
- При изготовлении вальцовочных станков используются материалы высокого качества. Поэтому можно отметить, что предлагаемая техника обладает повышенной надёжностью и отличается износостойкостью.
- Станок удобен в работе. Два ведущих вала во избежание проскальзывания листа метала между валов, что делает обработку заготовок максимально комфортной;
- Станок находится в устойчивом положении. Возникающие производственные вибрации не оказывают существенного воздействия на точность решения поставленных задач. Крепление опорных ножек к полу выполняется при помощи анкерных болтов.
- Быстрая и удобная регулировка оборудования под выполнение необходимых технологических операций;
- В случае необходимости можно без проблем выполнить транспортировку станка. Для установки оборудования не требуется значительной производственной площади. В целом эта техника станет отличным решением для серийного производства. Радиусная гибка заготовок, станет простой и удобной операцией, которая не отнимает много времени и сил.
Принцип действия вальцовочного станка:
- В зазор между вращающимися цилиндрами поступает листовой металл;
- Совершается радиусная деформация заготовки. В результате получается изделие цилиндрической или конической формы;
- Когда нужно создать заготовку конической формы, то применяется торможение одного из краёв обрабатываемого листа, с помощью упора для конусов.
Вальцовочный станок АВС-625х0.8мм
Рабочая поверхность валов - 625 мм
Толщина металла - 0.45 - 0.8 мм
Диаметр валов: 40x60x60 мм
Мин.диаметр гибки листа - 60 мм
Вальцовочный станок АВС-625х1.2мм
Рабочая поверхность валов - 625 мм
Толщина металла - 0.45 - 1.2 мм
Диаметр валов: 60x60x65 мм
Мин.диаметр гибки листа - 80 мм
Вальцовочный станок АВС-625х2мм
Рабочая поверхность валов - 625 мм
Толщина металла - 0.45 - 2 мм
Диаметр валов: 60x60x65 мм
Мин.диаметр гибки листа - 80 мм
Вальцовочный станок АВС-625х4мм
Рабочая поверхность валов - 625 мм
Толщина металла - 0.45 - 4 мм
Диаметр валов: 85x85x85 мм
Мин.диаметр гибки листа - 110 мм
Вальцовочный станок АВС-625х6мм
Рабочая поверхность валов - 625 мм
Толщина металла - 0.45 - 6 мм
Диаметр валов: 110x110x110 мм
Мин.диаметр гибки листа - 150 мм
Вальцовочный станок АВС-625х8мм
Рабочая поверхность валов - 625 мм
Толщина металла - 0.45 - 8 мм
Диаметр валов: 130x130x130 мм
Мин.диаметр гибки листа - 170 мм
Вальцовочный станок АВС-625х10мм
Рабочая поверхность валов - 625 мм
Толщина металла - 0.45 - 10 мм
Диаметр валов: 150x150x150 мм
Мин.диаметр гибки листа - 200 мм
Вальцовочный станок АВС-1000х1.2мм
Рабочая поверхность валов -1000 мм
Толщина металла - 0.45 - 1.2 мм
Диаметр валов: 60x60x65 мм
Мин.диаметр гибки листа - 80 мм
Вальцовочный станок АВС-1000х3мм
Рабочая поверхность валов -1000 мм
Толщина металла - 0.45 - 3 мм
Диаметр валов: 85x85x85 мм
Мин.диаметр гибки листа - 100 мм
Вальцовочный станок АВС-1000х4мм
Рабочая поверхность валов -1000 мм
Толщина металла - 0.45 - 4 мм
Диаметр валов: 110x110x110 мм
Мин.диаметр гибки листа - 150 мм
Вальцовочный станок АВС-1000х6
Рабочая поверхность валов -1000 мм
Толщина металла - 0.45 - 6 мм
Диаметр валов: 130x130x130 мм
Мин.диаметр гибки листа - 190 мм
Вальцовочный станок АВС-1300х1.2мм
Рабочая поверхность валов -1300 мм
Толщина металла - 0.45 - 1.2 мм
Диаметр валов: 60x60x65 мм
Мин.диаметр гибки листа - 80 мм
Вальцовочный станок АВС-1300х2мм
Рабочая поверхность валов -1300 мм
Толщина металла - 0.45 - 2 мм
Диаметр валов: 85x85x85 мм
Мин.диаметр гибки листа - 110 мм
Вальцовочный станок АВС-1300х4мм
Рабочая поверхность валов -1300 мм
Толщина металла - 0.45 - 4 мм
Диаметр валов: 110x110x110 мм
Мин.диаметр гибки листа - 150 мм
Вальцовочный станок АВС-1300х6мм
Рабочая поверхность валов -1300 мм
Толщина металла - 0.45 - 6 мм
Диаметр валов: 130x130x130 мм
Мин.диаметр гибки листа - 180 мм
Вальцовочный станок АВС-1300х10мм
Рабочая поверхность валов -1300 мм
Толщина металла - 0.45 - 10 мм
Диаметр валов: 200x200x200 мм
Мин.диаметр гибки листа - 280 мм
Вальцовочный станок АВС-1550х1мм
Рабочая поверхность валов -1550 мм
Толщина металла - 0.45 - 1 мм
Диаметр валов: 60x60x65 мм
Мин.диаметр гибки листа - 80 мм
Вальцовочный станок АВС-1550х2мм
Рабочая поверхность валов -1550 мм
Толщина металла - 0.45 - 2 мм
Диаметр валов: 85x85x85 мм
Мин.диаметр гибки листа - 100 мм
Вальцовочный станок АВС-1550х4мм
Рабочая поверхность валов -1550 мм
Толщина металла - 0.45 - 4 мм
Диаметр валов: 110x110x110 мм
Мин.диаметр гибки листа - 140 мм
Вальцовочный станок АВС-1550х6мм
Рабочая поверхность валов -1550 мм
Толщина металла - 0.45 - 6 мм
Диаметр валов: 140x140x140 мм
Мин.диаметр гибки листа - 190 мм
Вальцовочный станок АВС-1550х8мм
Рабочая поверхность валов -1550 мм
Толщина металла - 0.45 - 8 мм
Диаметр валов: 180x180x180 мм
Мин.диаметр гибки листа - 270 мм
Вальцовочный станок АВС-1550х10мм
Рабочая поверхность валов -1550 мм
Толщина металла - 0.45 - 10 мм
Диаметр валов: 200x200x200 мм
Мин.диаметр гибки листа - 260 мм
Вальцовочный станок АВС-2050х0.7мм
Рабочая поверхность валов -2050 мм
Толщина металла - до 0.7 мм
Диаметр валов: 75x75x75 мм
Мин.диаметр гибки листа - 100 мм
Вальцовочный станок АВС-2050х1мм
Рабочая поверхность валов -2050 мм
Толщина металла - 0.45 - 1 мм
Диаметр валов: 85x85x85 мм
Мин.диаметр гибки листа - 110 мм
Вальцовочный станок АВС-2050х2мм
Рабочая поверхность валов -2050 мм
Толщина металла - 0.45 - 2 мм
Диаметр валов: 110x110x110 мм
Мин.диаметр гибки листа - 140 мм
Вальцовочный станок АВС-2050х4мм
Рабочая поверхность валов -2050 мм
Толщина металла - 0.45 - 4 мм
Диаметр валов: 130x130x130 мм
Мин.диаметр гибки листа - 170 мм
Вальцовочный станок АВС-2050х6мм
Рабочая поверхность валов -2050 мм
Толщина металла - 0.45 - 6 мм
Диаметр валов: 165x165x165 мм
Мин.диаметр гибки листа - 210 мм

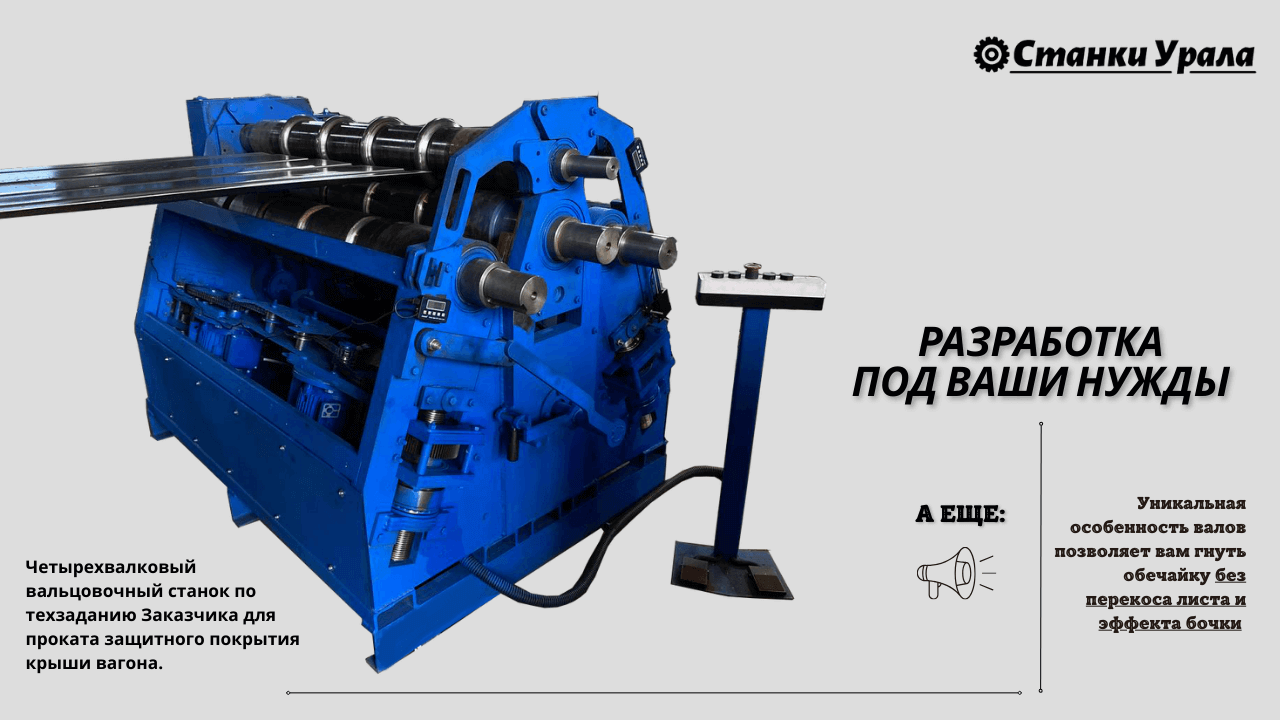

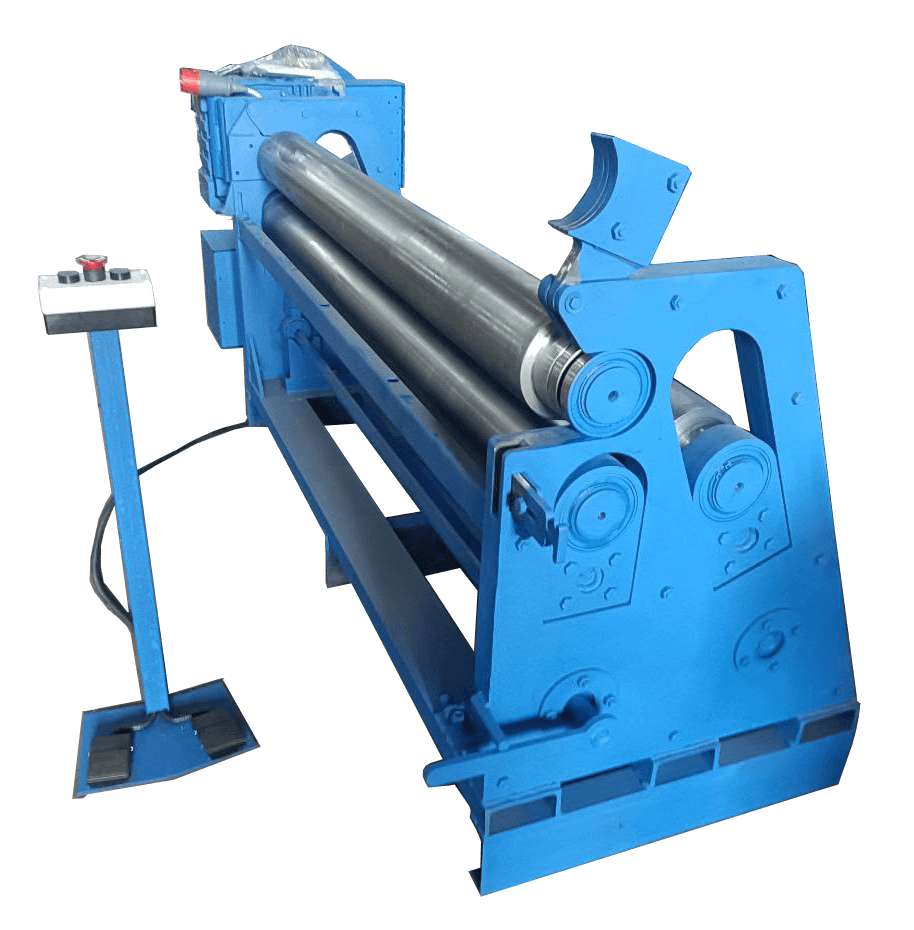

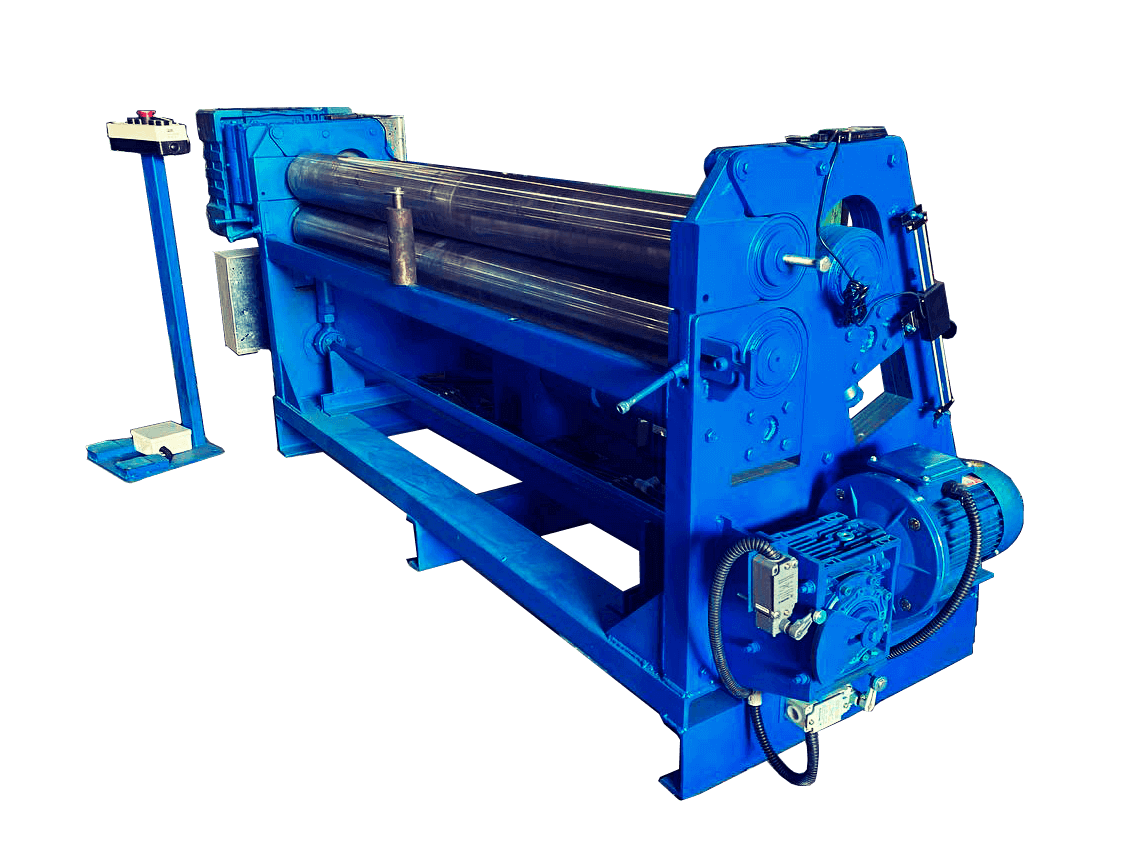

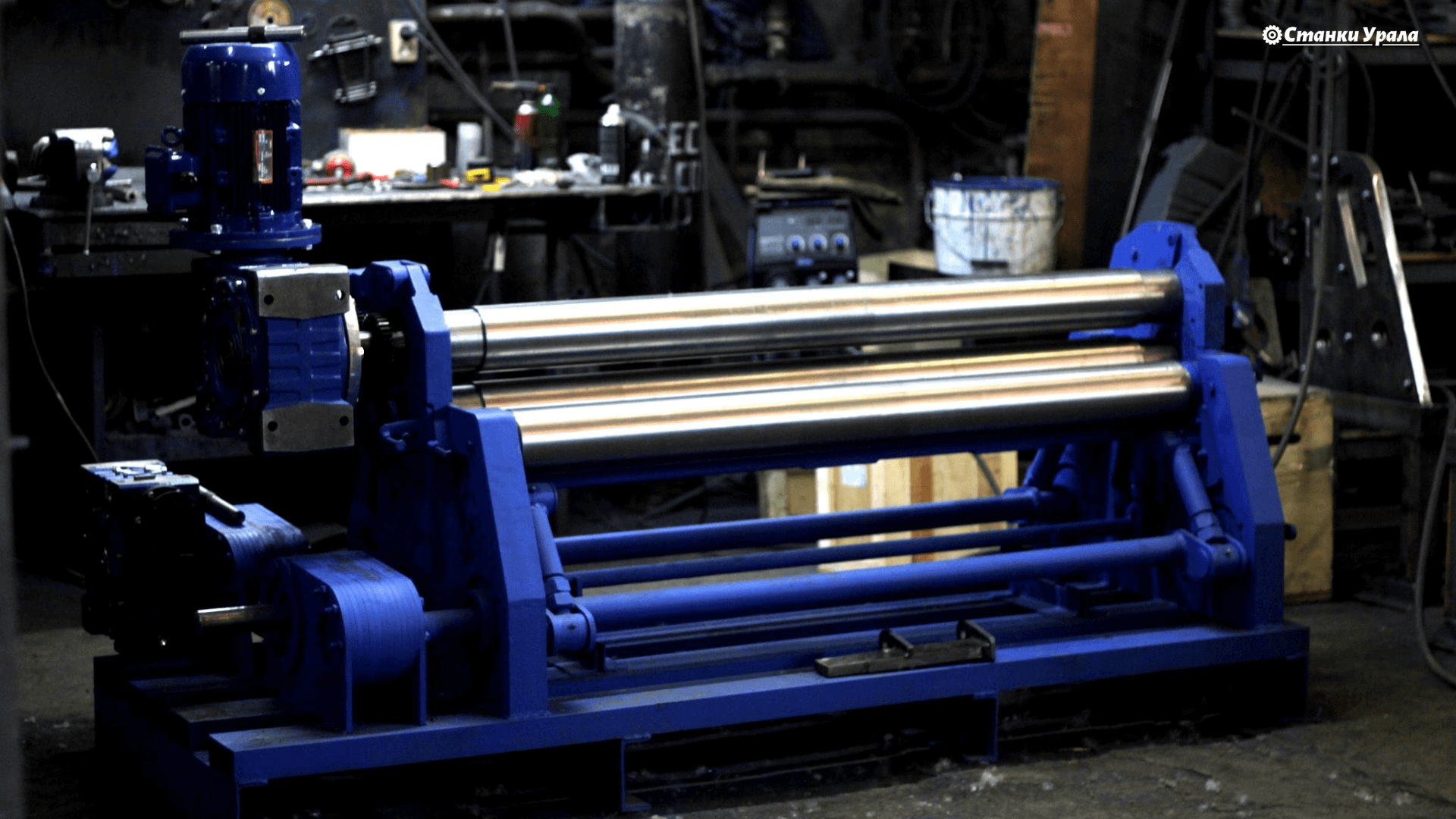

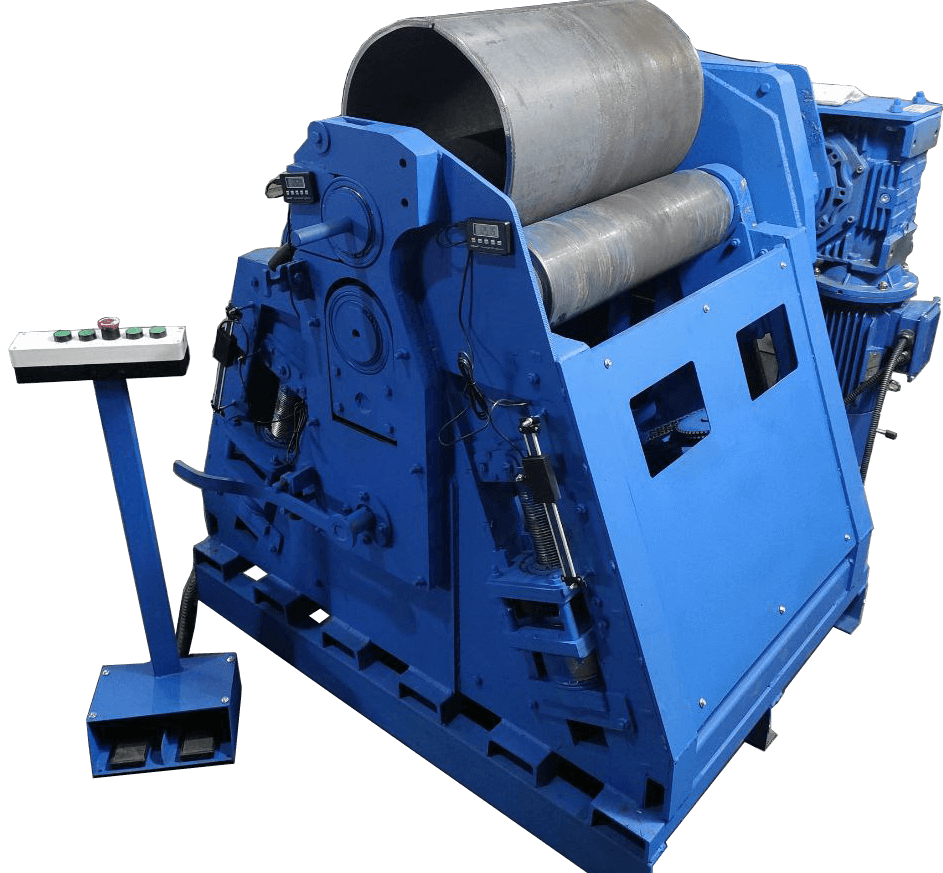

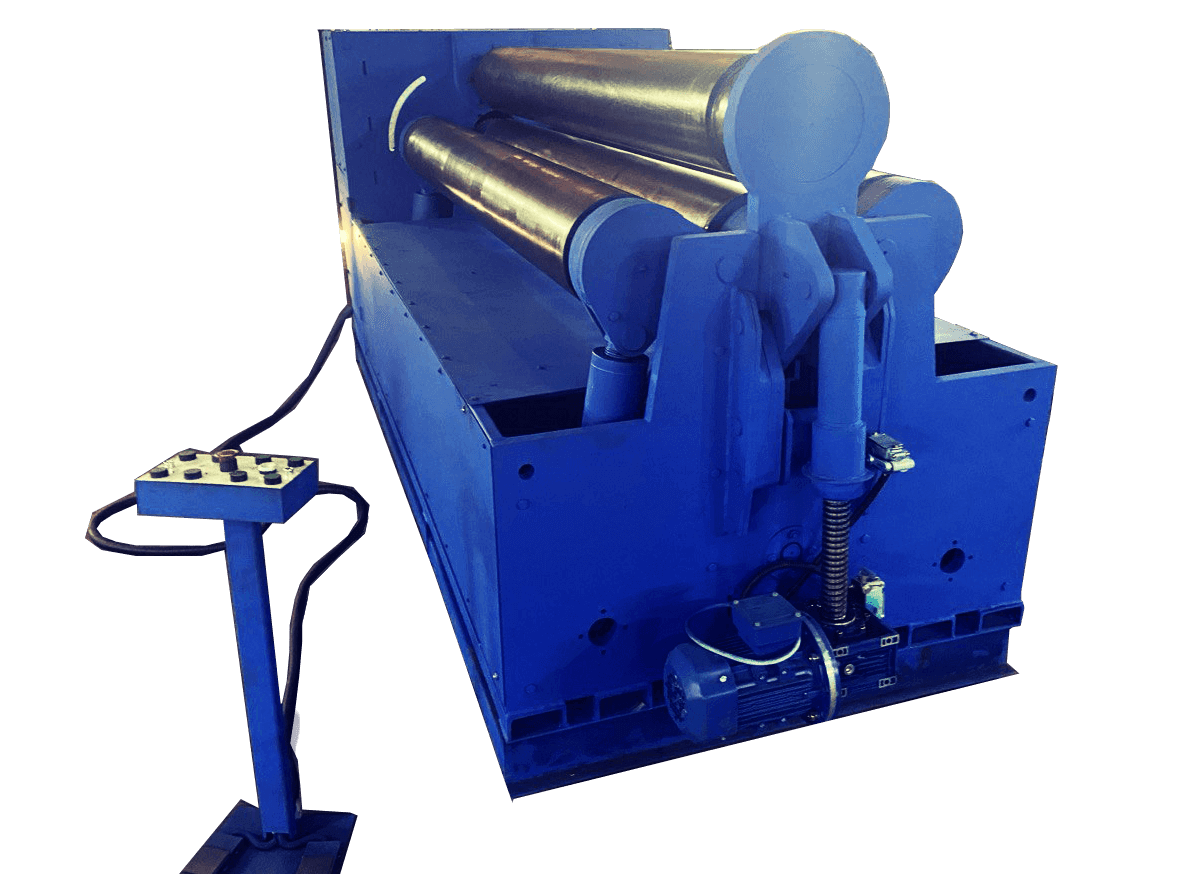

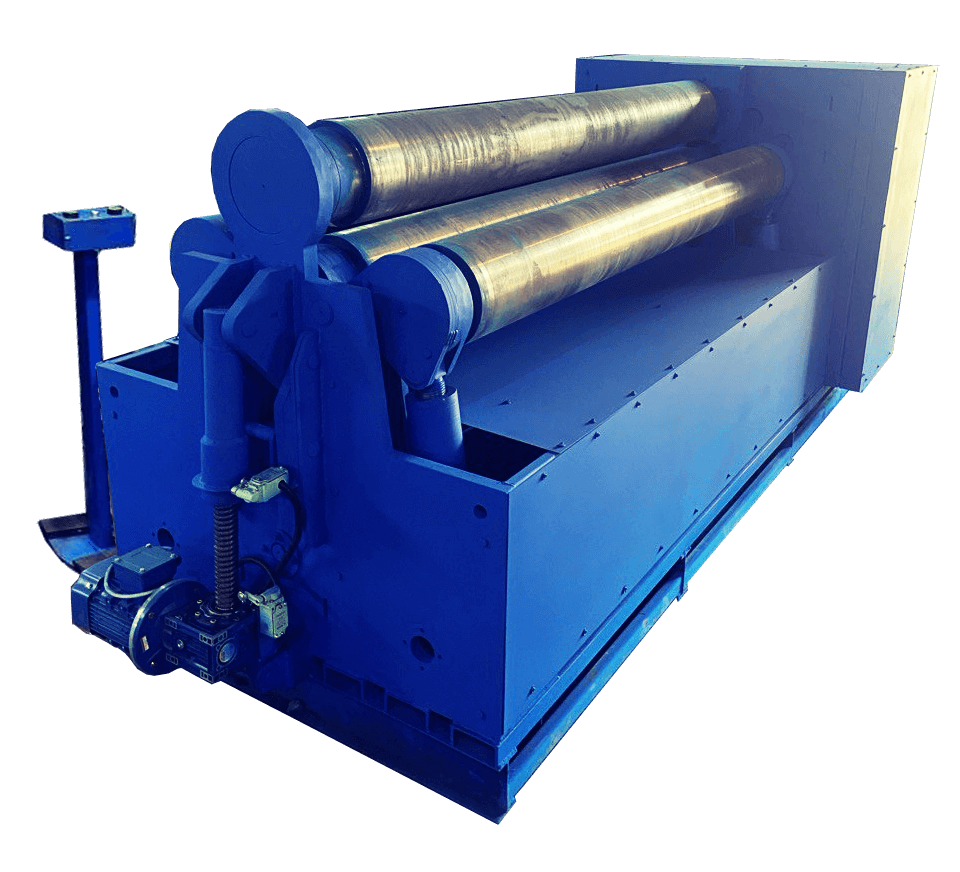

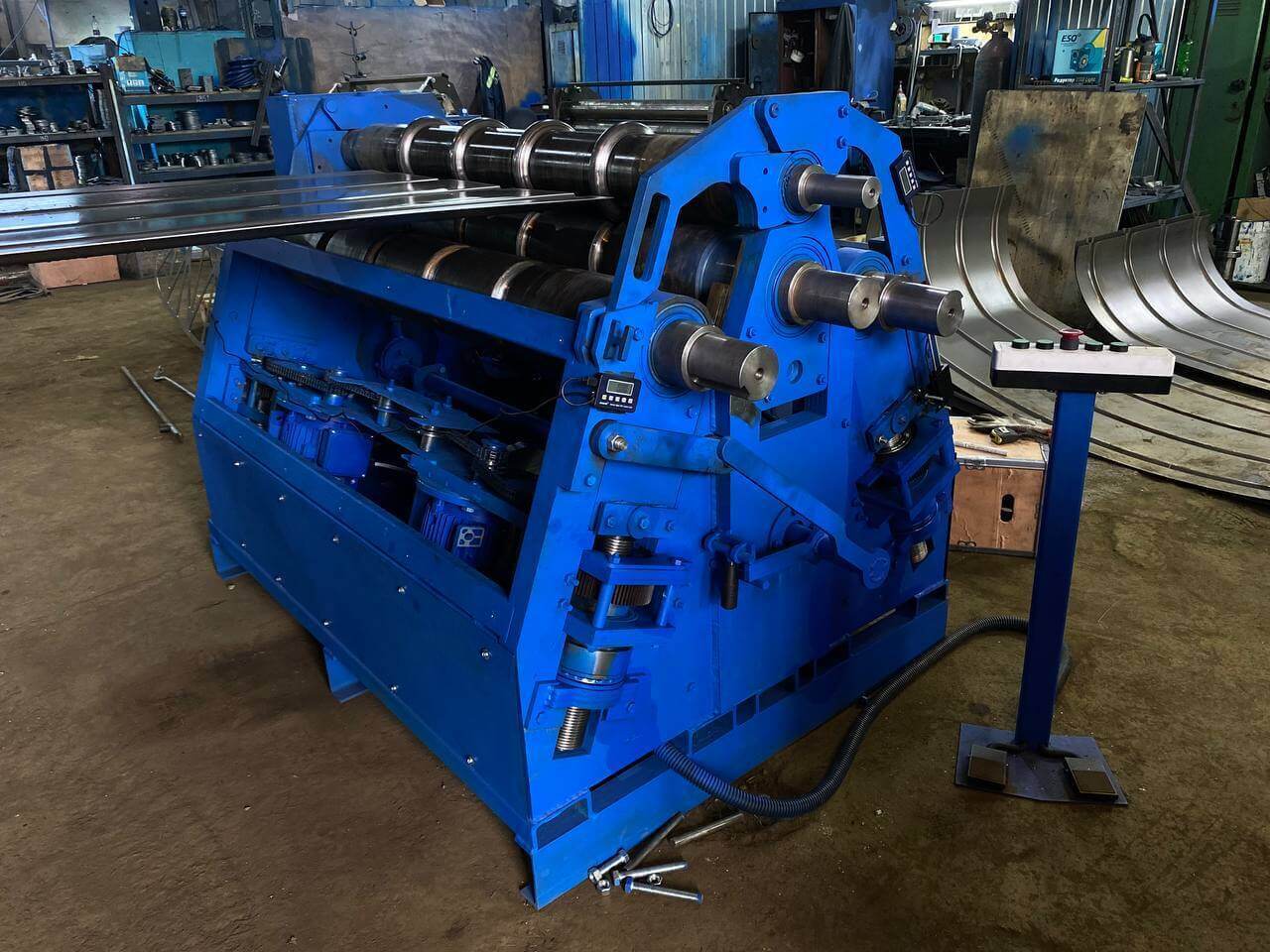

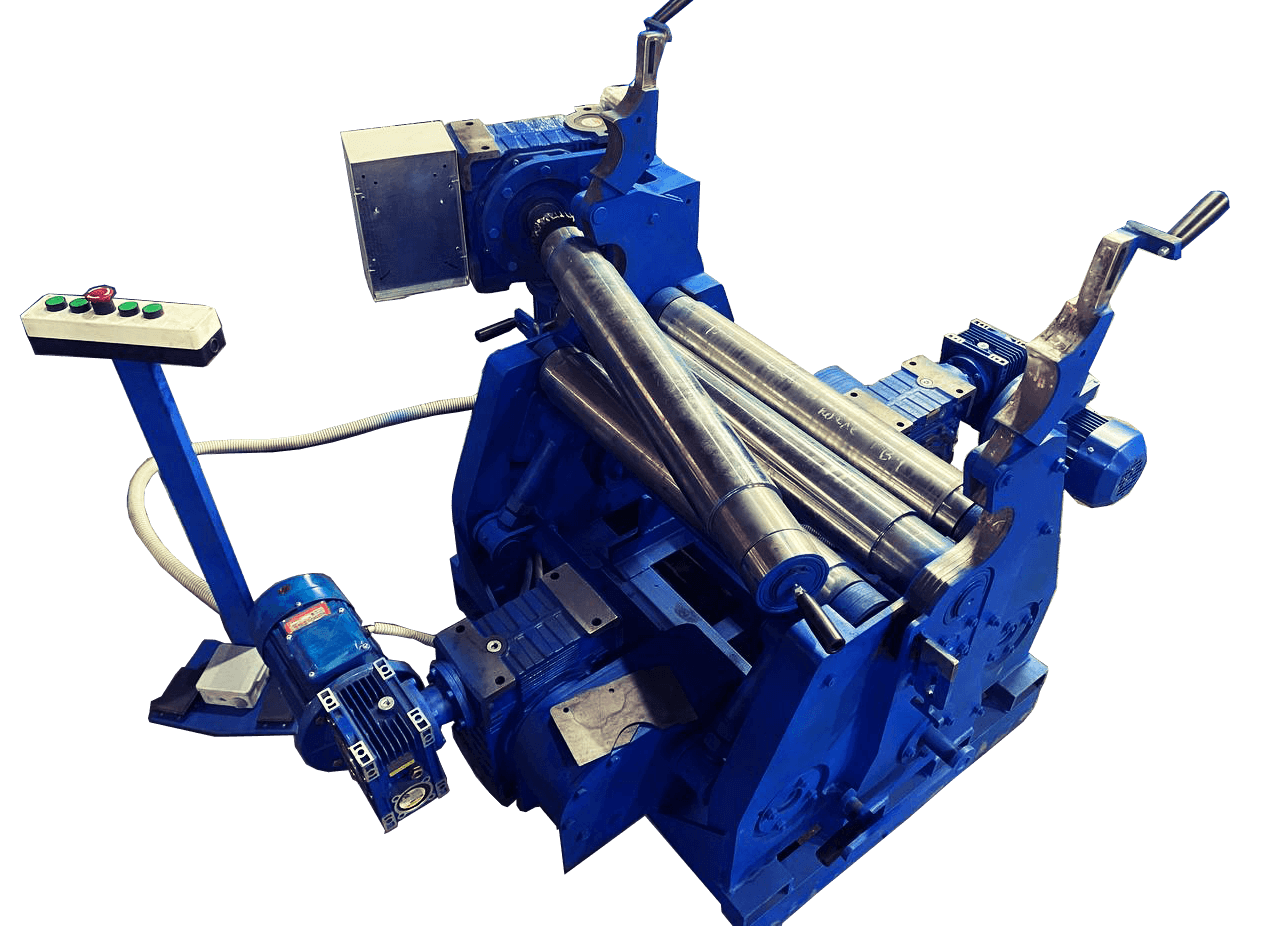

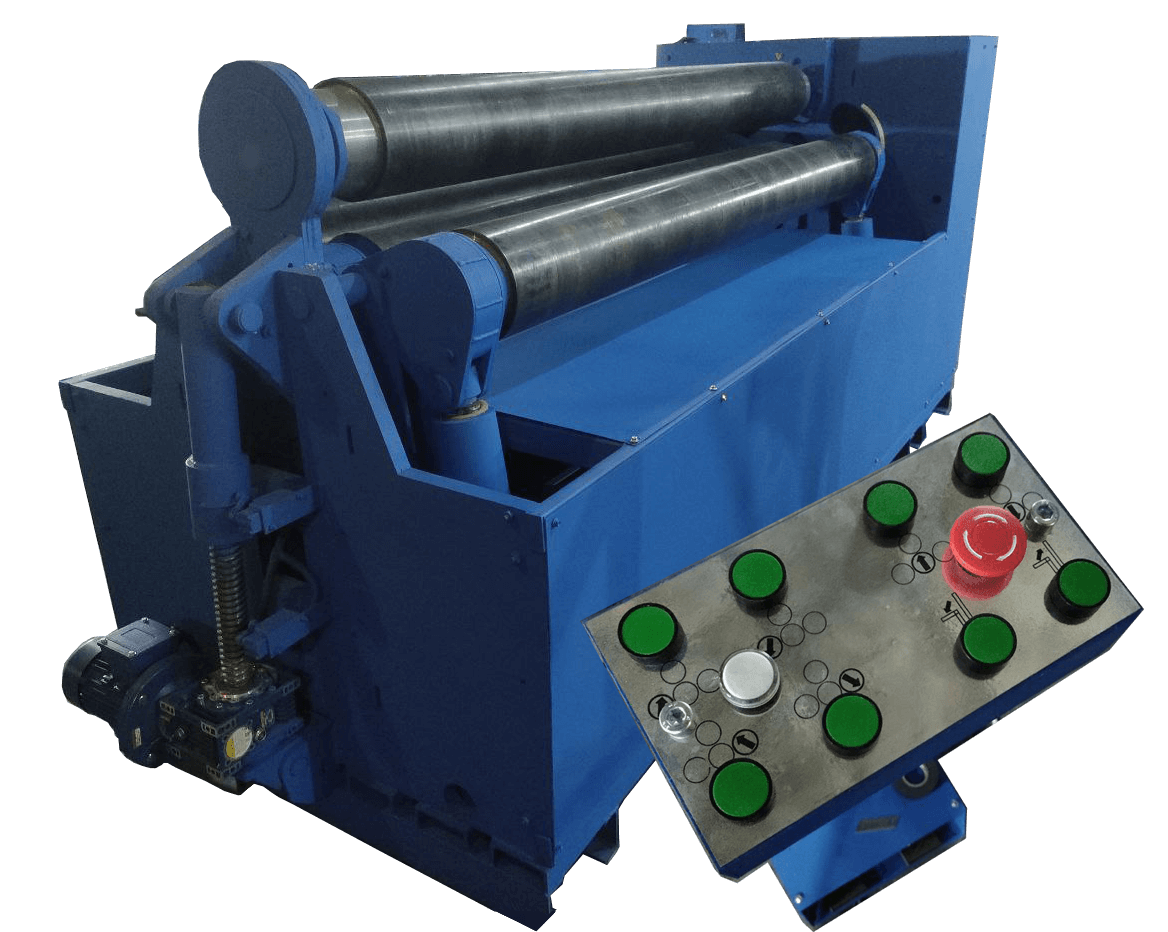

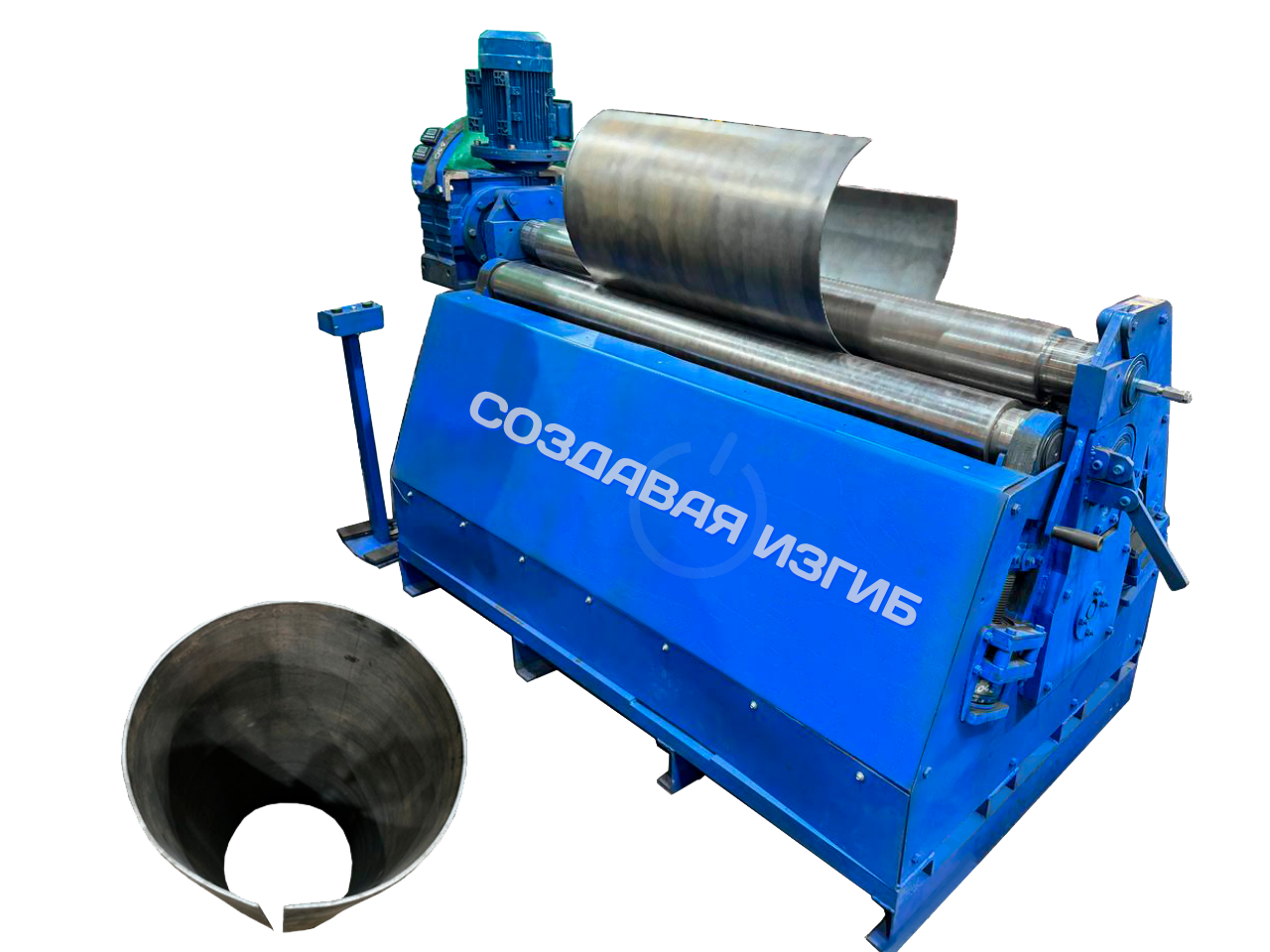

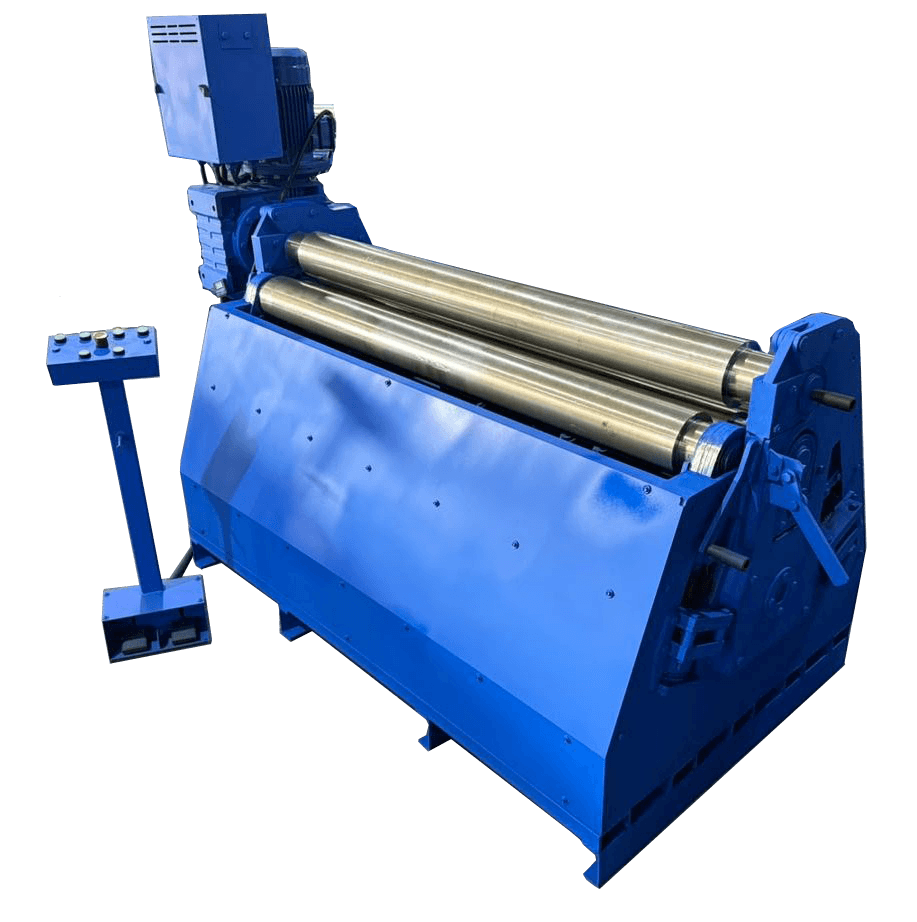

Четырехвалковые вальцовочные станки (авсЧ)

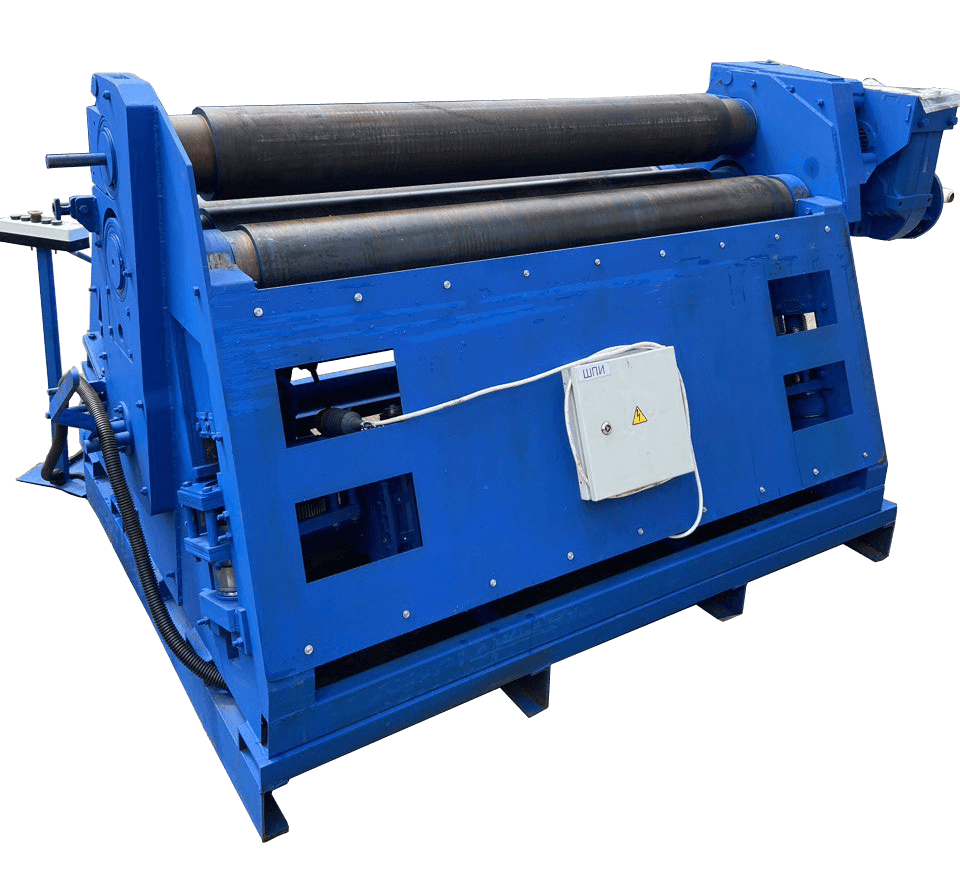

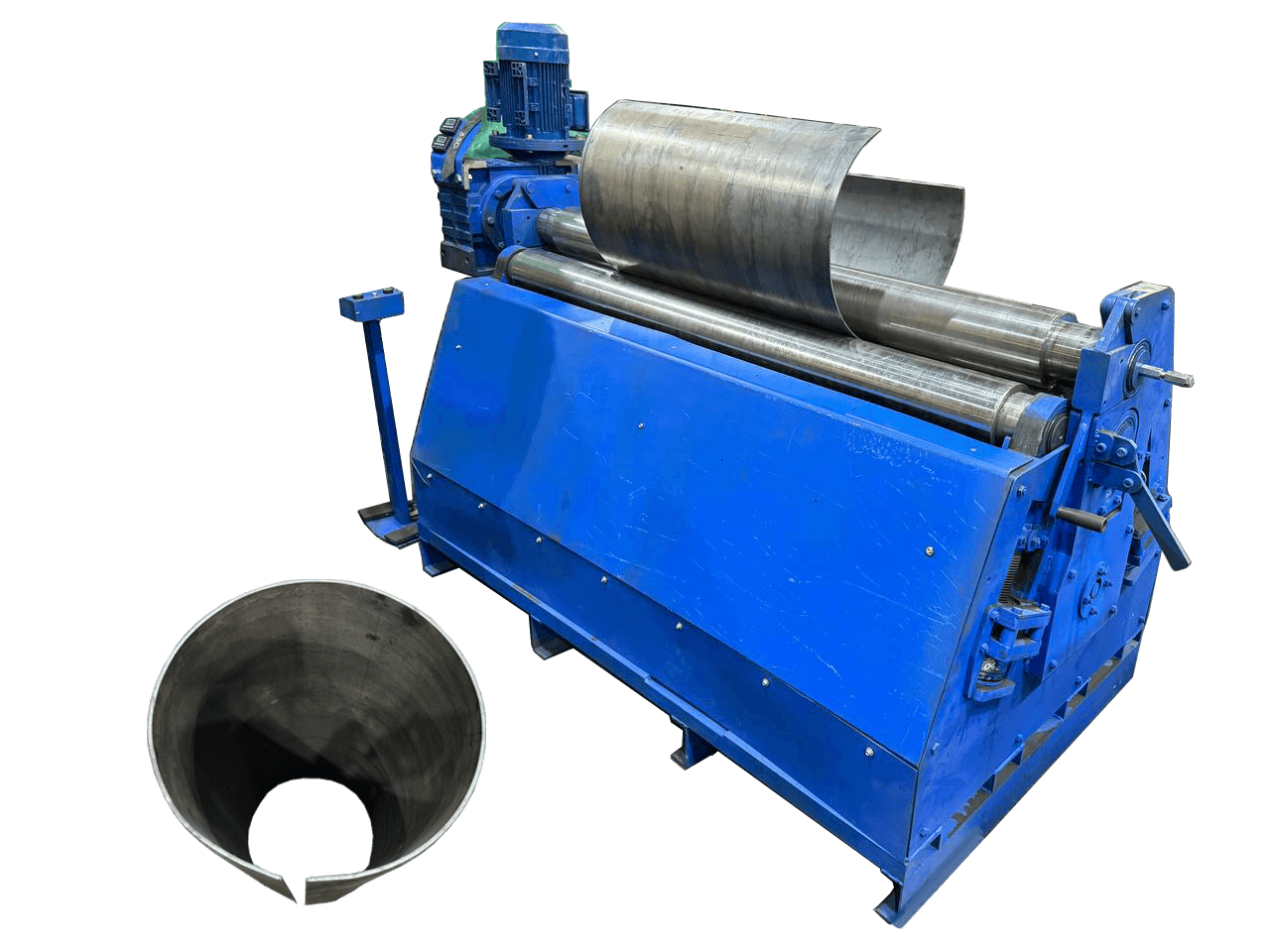

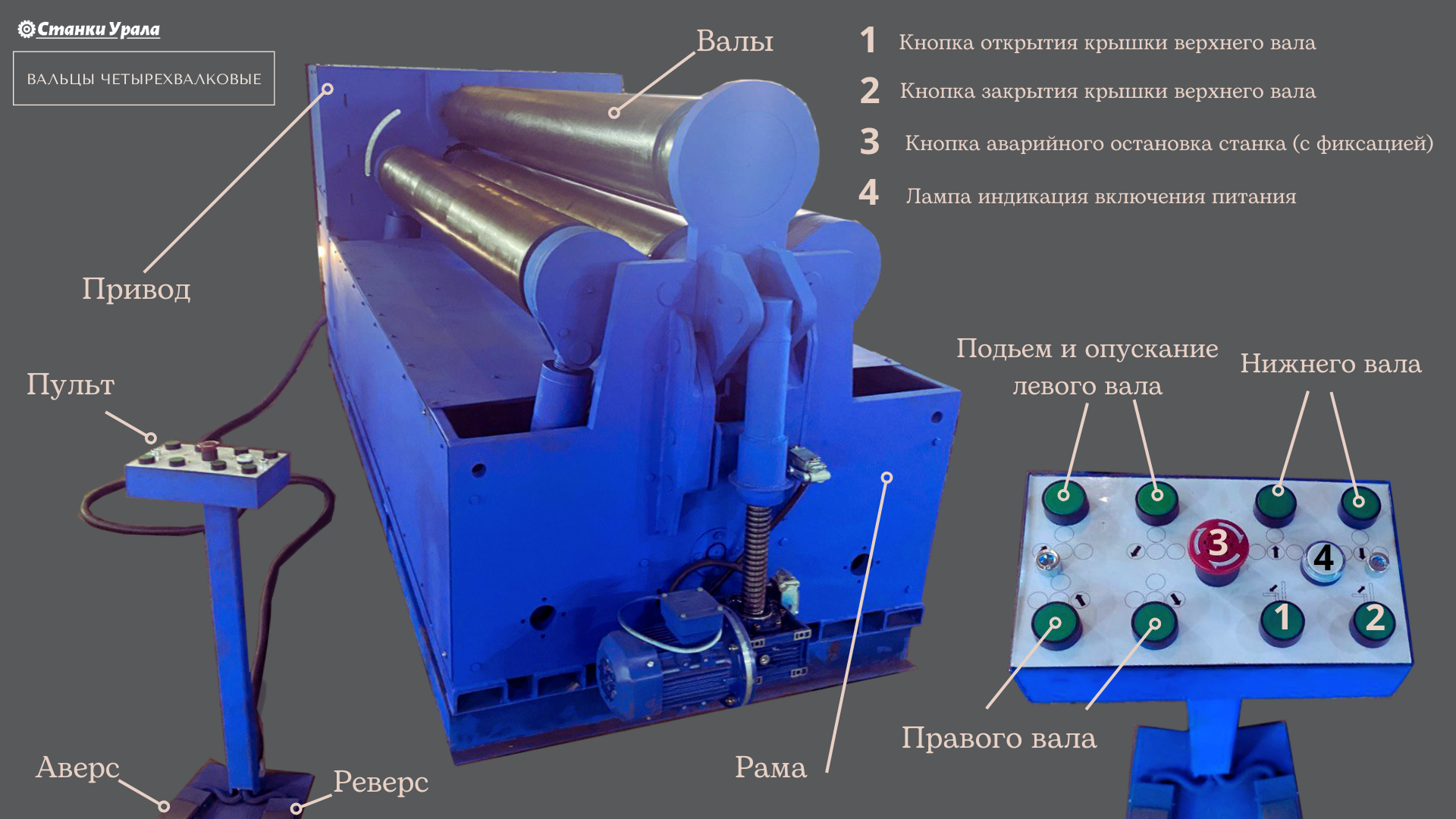

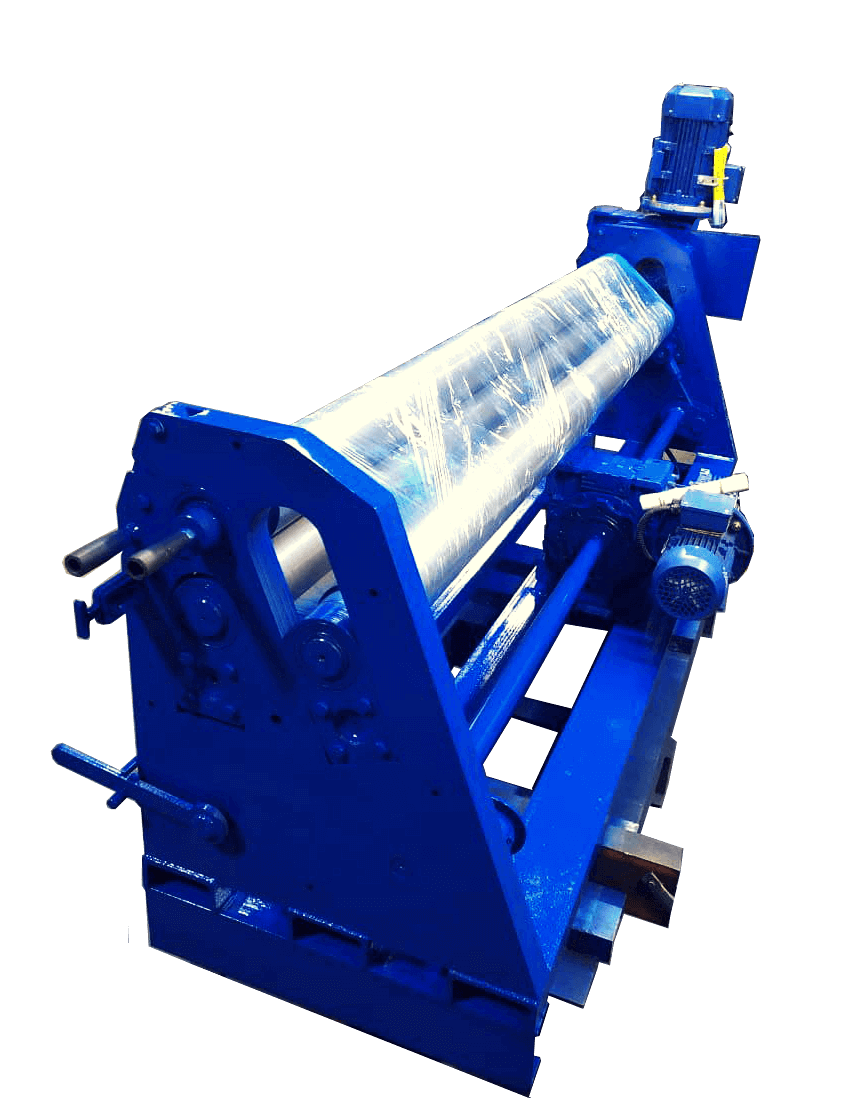

О четырехвалковых вальцовочных станках АВСЧ:
Описание:
Станок предназначен для гибки-прокатка листовой заготовки через валки агрегата.Изделия могут иметь как замкнутый контур, так и открытый.
Основная работа проделывается четырьмя валками, два поперечных валка с двойным прижимным действием, и два боковых валка, которые задают радиус гиба заготовки, что позволяет прокатывать без прямых участков с подгибкой с обеих сторон, обеспечивая точность и высокое качество обечайки.
Система компенсации зазора между шестернями, при использовании разных толщин металла обеспечивает полное зацепление шестерен и плавную работу станка.

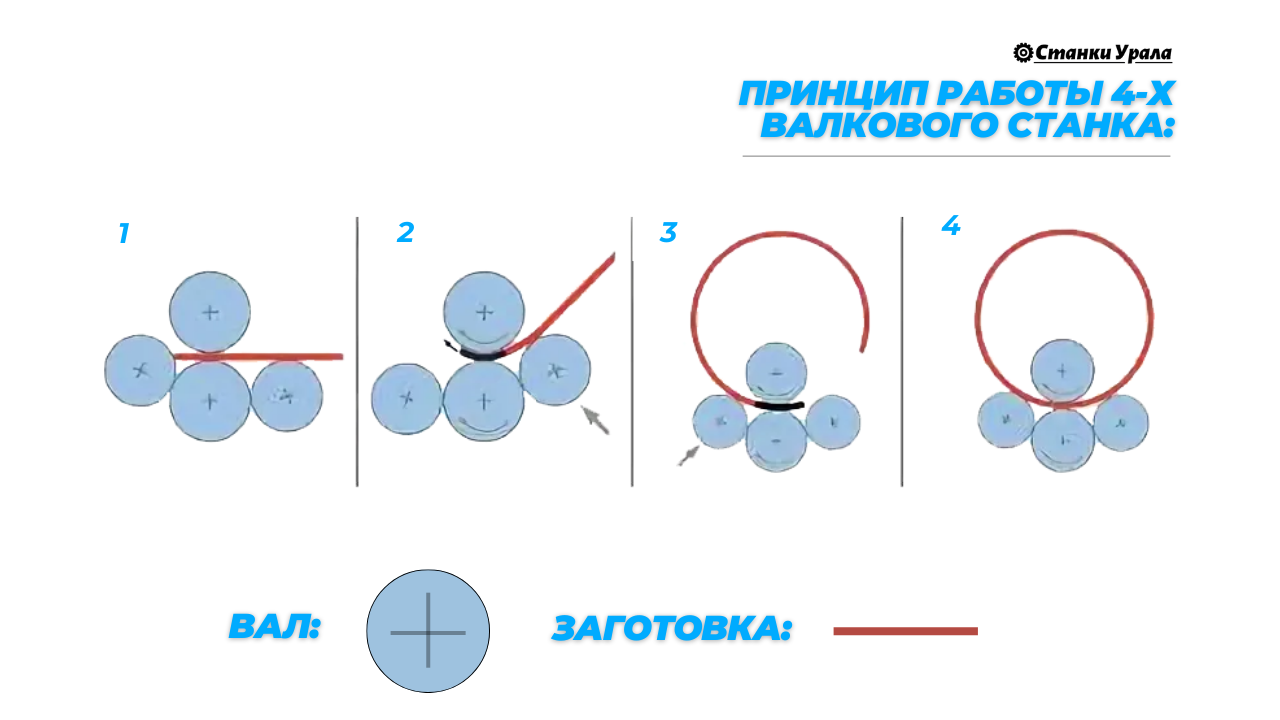

Принцип действия вальцовочного станка:
Четырехвалковый Вальцовочный станок АВСЧ-625х6мм
Рабочая поверхность валов -625 мм
Толщина металла - 0.45 - 6 мм
Диаметр валов: 110х110х110х110 мм
Четырехвалковый Вальцовочный станок АВСЧ-625х12мм
Рабочая поверхность валов -625 мм
Толщина металла - 0.45 - 12 мм
Диаметр валов: 180х180х180х180 мм
Четырехвалковый Вальцовочный станок АВСЧ-1000х4мм
Рабочая поверхность валов -1000 мм
Толщина металла - 0.45 - 4 мм
Диаметр валов: 110х110х110х110 мм
Четырехвалковый Вальцовочный станок АВСЧ-1000х8мм
Рабочая поверхность валов -1000 мм
Толщина металла - 0.45 - 8 мм
Диаметр валов: 180х180х180х180 мм
Четырехвалковый Вальцовочный станок АВСЧ-1300х4мм
Рабочая поверхность валов -1300 мм
Толщина металла - 0.45 - 4 мм
Диаметр валов: 110х110х110х110 мм
Четырехвалковый Вальцовочный станок АВСЧ-1550х4мм
Рабочая поверхность валов -1550 мм
Толщина металла - 0.45 - 4 мм
Диаметр валов: 110х110х110х110 мм
Четырехвалковый Вальцовочный станок АВСЧ-1550х6мм
Рабочая поверхность валов -1550 мм
Толщина металла - 0.45 - 6 мм
Диаметр валов: 140х140х140х140 мм
Четырехвалковый Вальцовочный станок АВСЧ-1550х10мм
Рабочая поверхность валов -1550 мм
Толщина металла - 0.45 - 10 мм
Диаметр валов: 200х200х200х200 мм
Четырехвалковый Вальцовочный станок АВСЧ-2050х4мм
Рабочая поверхность валов -2050 мм
Толщина металла - 0.45 - 4 мм
Диаметр валов: 130х130х130х130 мм
Четырехвалковый Вальцовочный станок АВСЧ-2050х8мм
Рабочая поверхность валов -2050 мм
Толщина металла - 0.45 - 8 мм
Диаметр валов: 200х200х200х200 мм
Четырехвалковый Вальцовочный станок АВСЧ-2050х10мм
Рабочая поверхность валов -2050 мм
Толщина металла - 0.45 - 10 мм
Диаметр валов: 210х210х210х210 мм
Четырехвалковый Вальцовочный станок АВСЧ-2050х12мм
Рабочая поверхность валов -2050 мм
Толщина металла - 0.45 - 12 мм
Диаметр валов: 230х230х230х230 мм
Возможно изготовление нестандартных вальцовочных станков и 4-х валковых станков// Обговаривается отдельно.

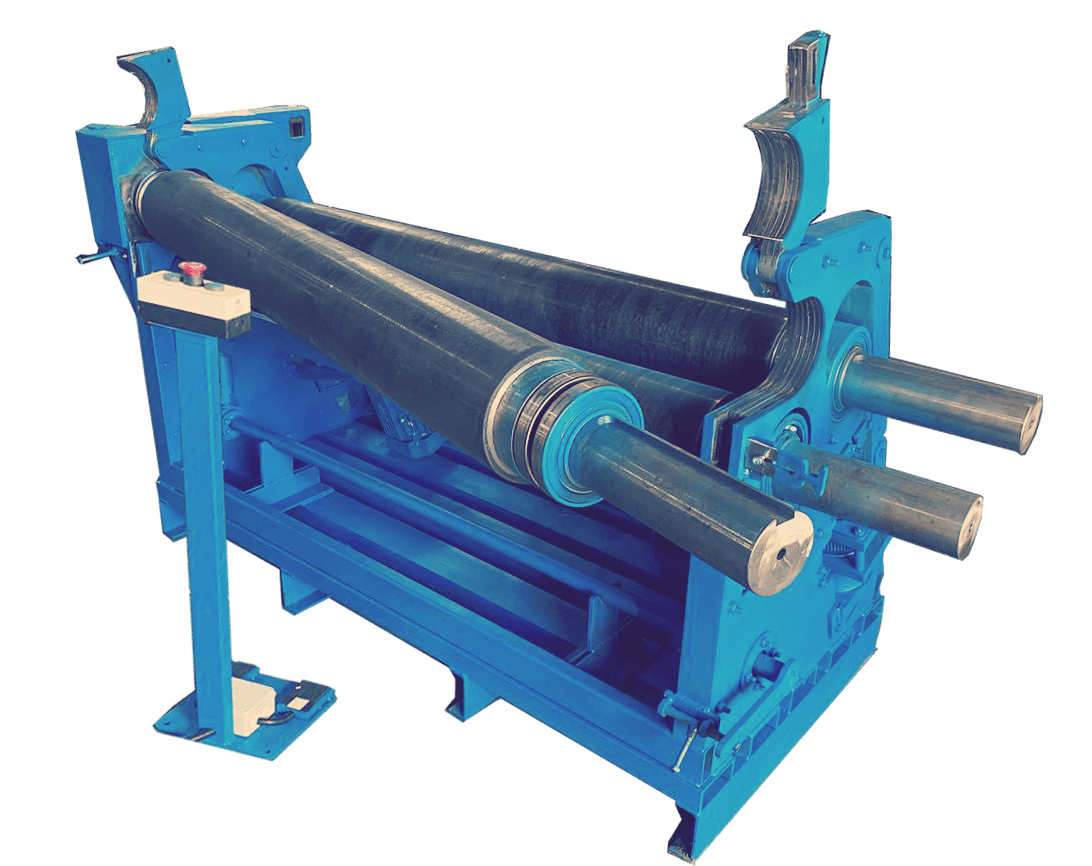

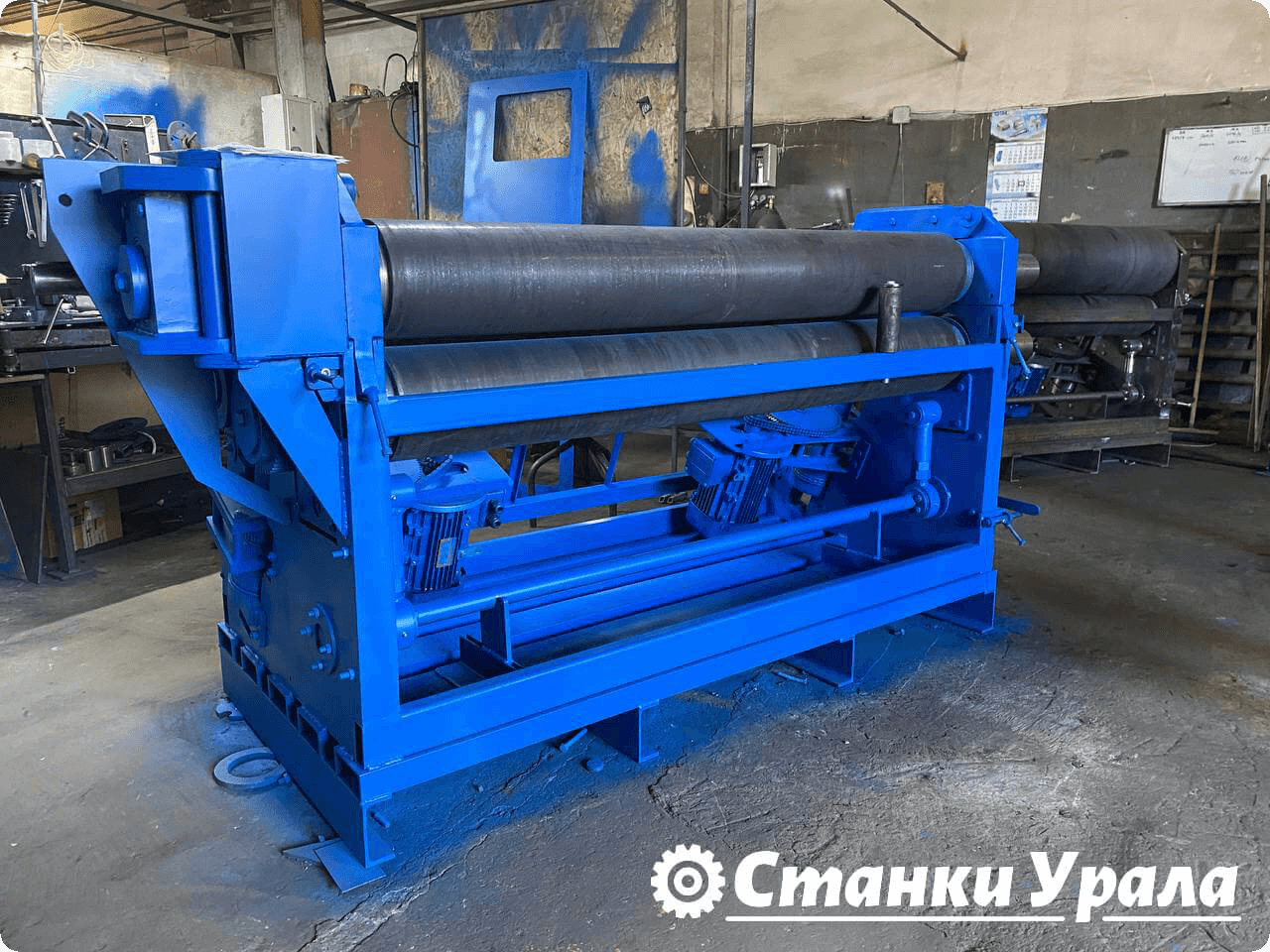

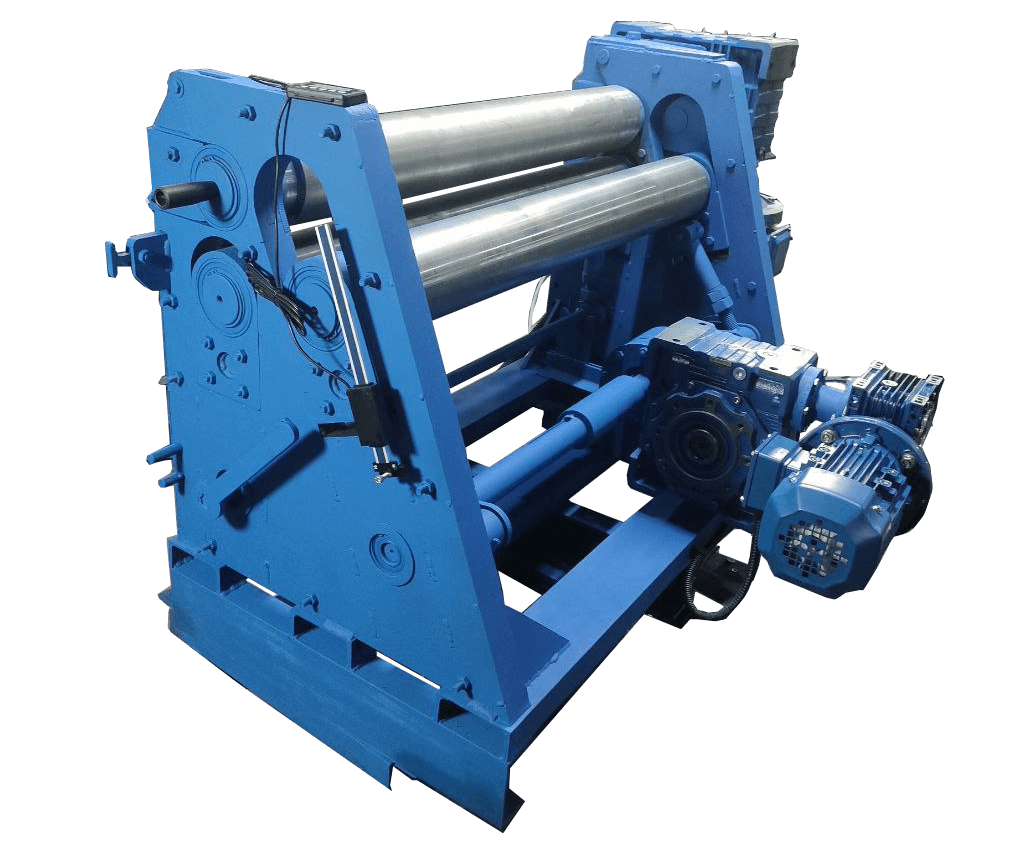

На фото готовый 4-х валковый вальцовочный станок
4-х валковый вальцовочный станок АВСЧ-625х12мм
4-х валковый вальцовочный станок АВСЧ-2050х10мм
4-х валковый вальцовочный станок АВСЧ-1550х6мм
4-х валковый вальцовочный станок АВСЧ-1300х4мм
фото станков:
Вальцовочный станок АВС-1300х4мм
Вальцовочный станок АВС-1300х4мм
Вальцовочный станок АВС-1300х10мм

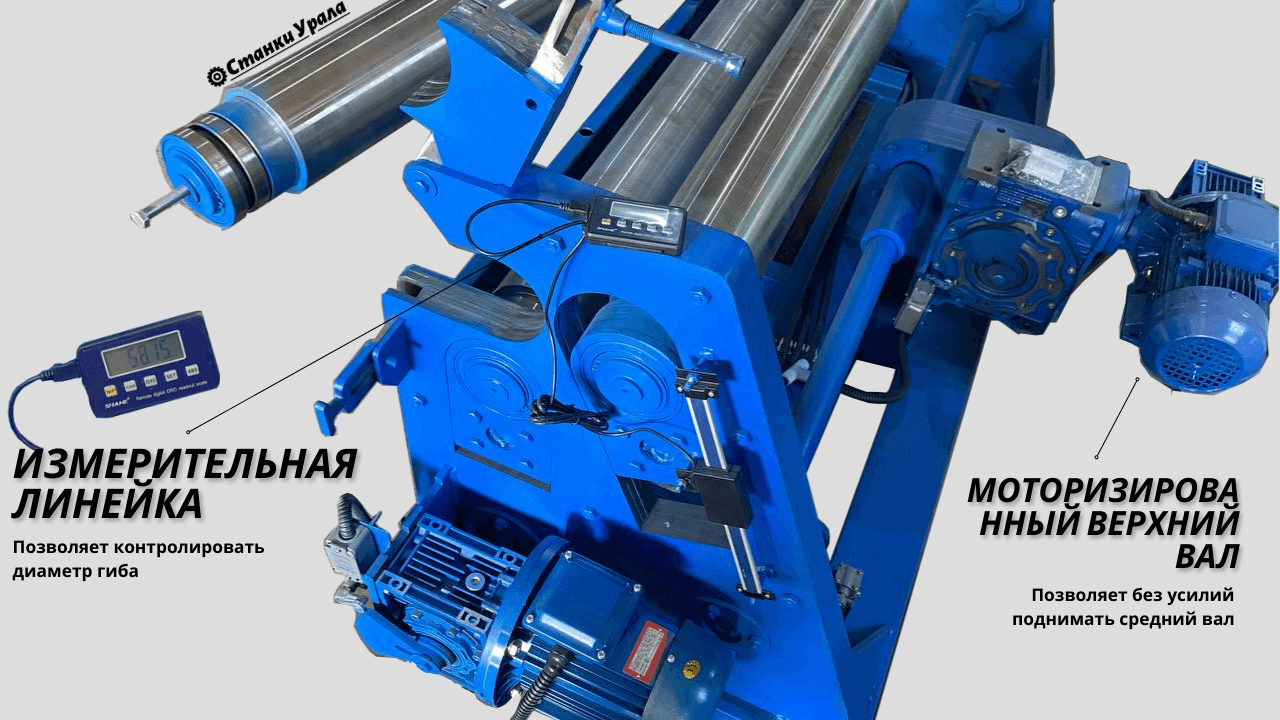

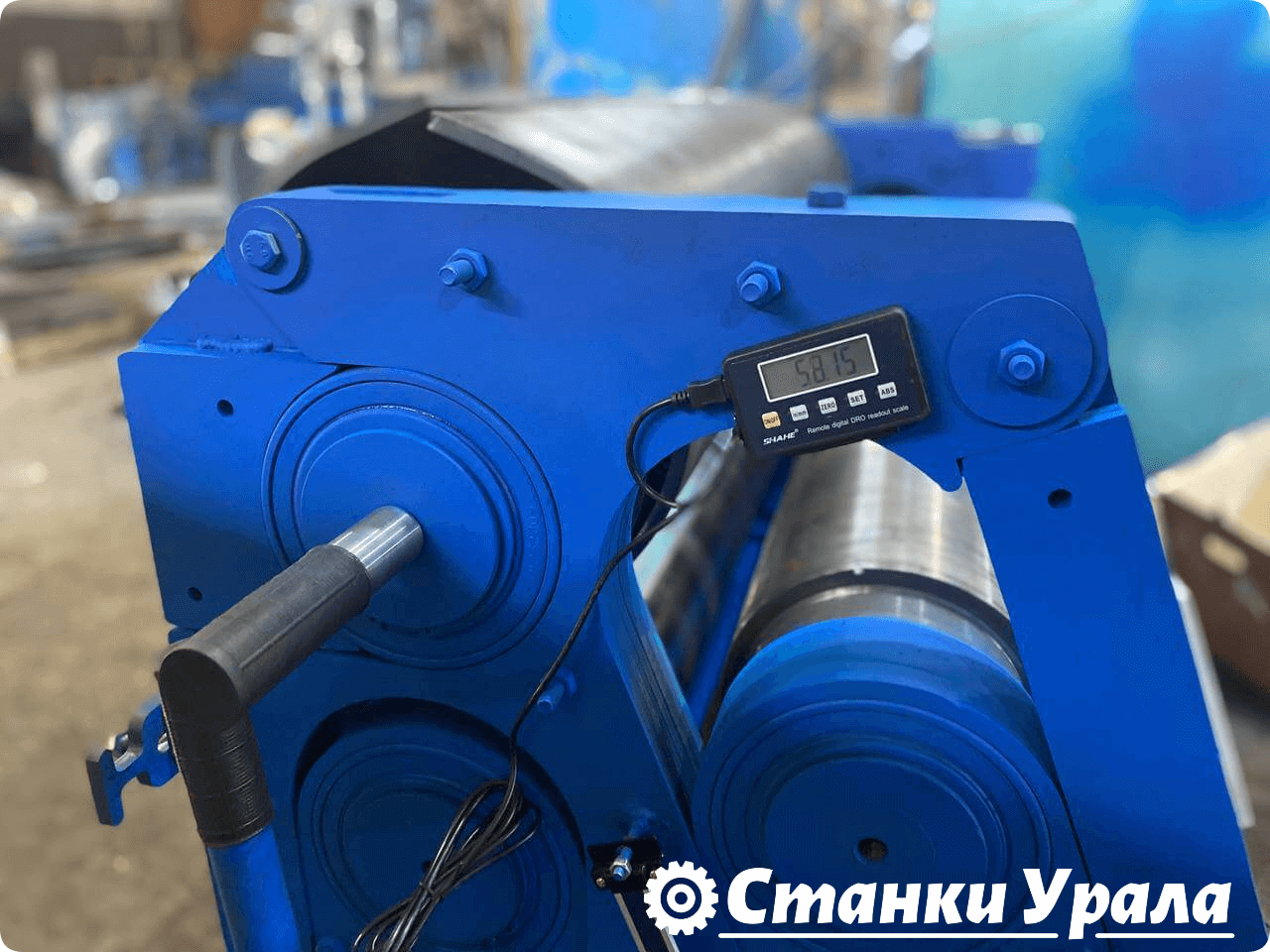

Электронная линейка на вальцовочном станке АВС-1300х10мм
Вальцовочный станок АВС-625х10мм
Вальцовочный станок АВС-1550х10мм
Вальцовочный станок АВС-1550х10мм
«Если вера в успех и преданность идее непоколебимы, им невозможно противостоять» — Павел Дуров.
Дополнительные опции для вальцовочных станков:
Внимание! Прокат конуса на вальцовочных станках возможен только до 3-х мм и с определенной шириной! Уточняйте у менеджера!
нестандартные вальцы:

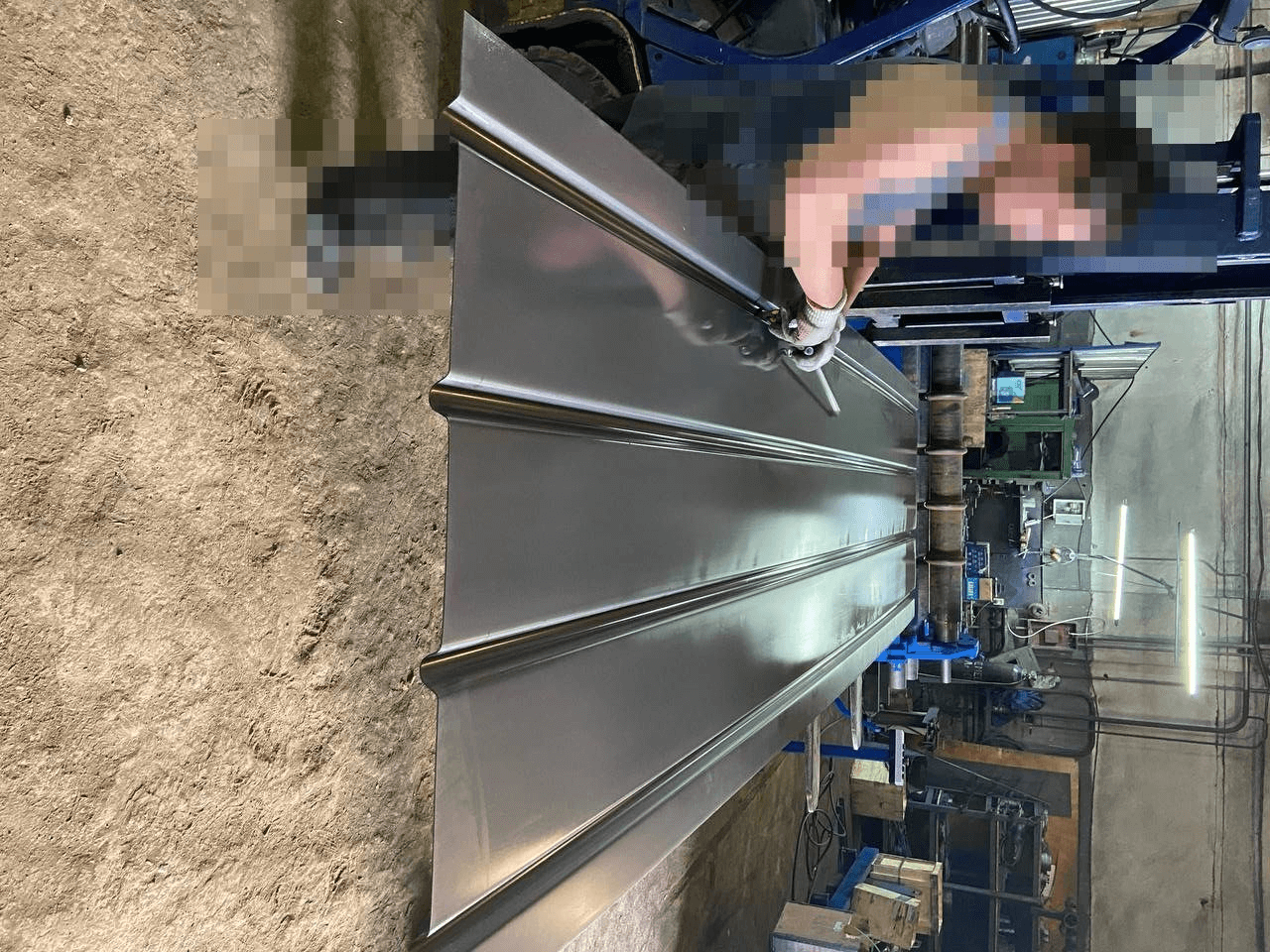

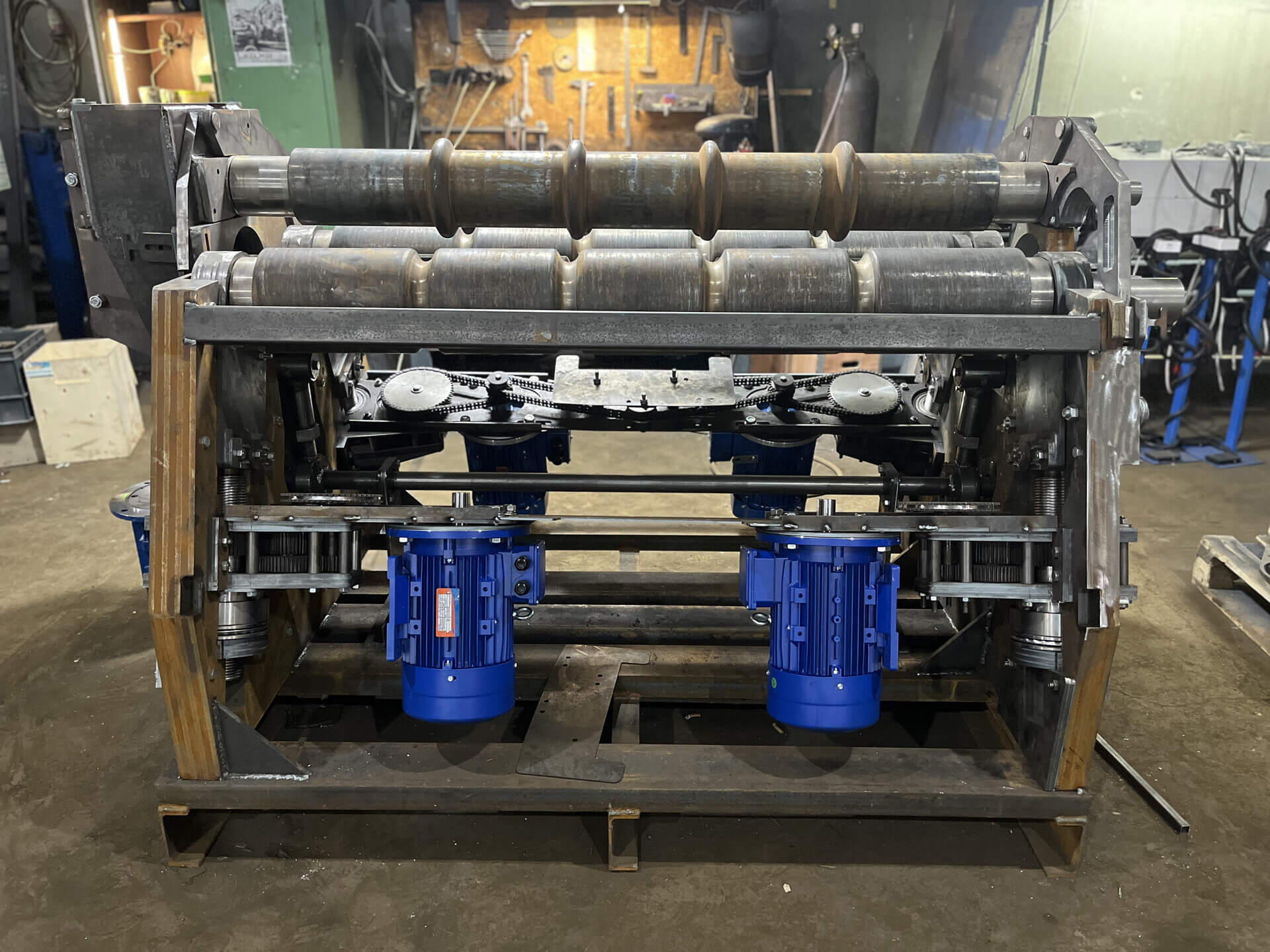

Вальцы для проката
крыши вагона
Вальцы для проката
ребер жесткости
Вальцы для проката
емкостей и дистилляторов
Четырехвалковые вальцы с ЧПУ. Разработка под Ваши нужды.

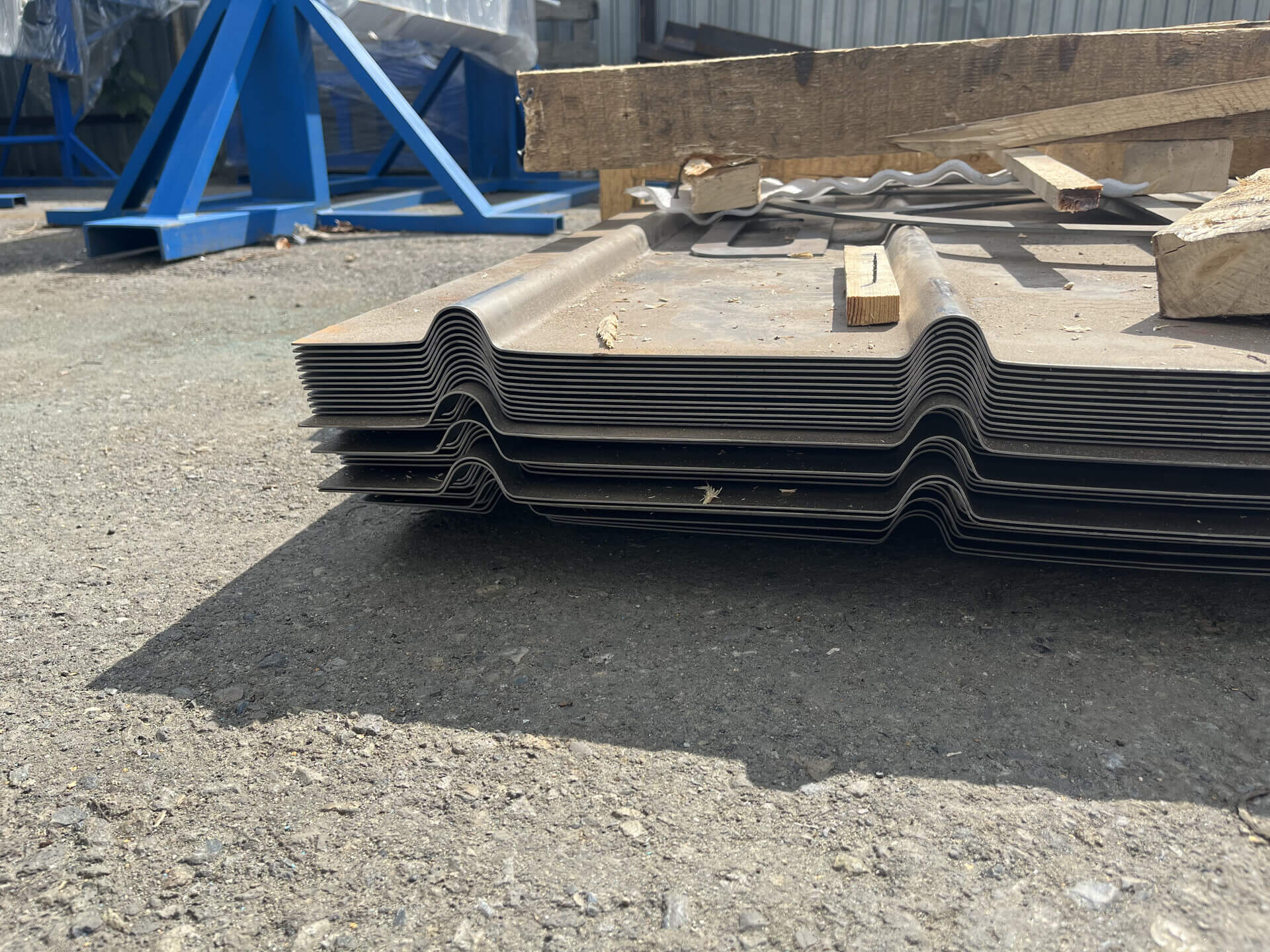

готовые изделия:
Выглядят вот так...
Видео:
вальцовочные станки:
Производитель. Оплата по факту ☑
Ручной вальцовочный станок

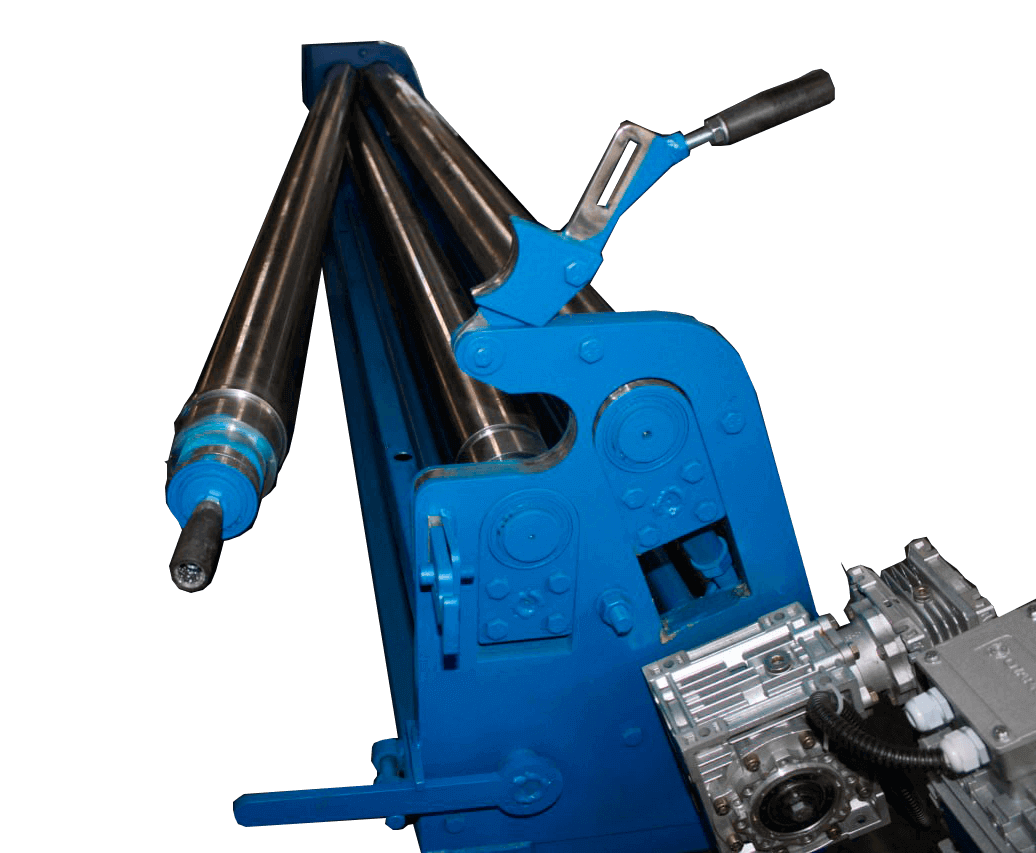

Электромех. вальцовочный станок
преимущества:
1. В процессе обработки не происходит повреждения поверхности заготовки. Гарантия высокого качества готовых изделий.
2. При изготовлении вальцовочных станков используются материалы высокого качества. Поэтому можно отметить, что предлагаемая техника обладает повышенной надёжностью и отличается износостойкостью.
3. Станок удобен в работе. Два ведущих вала во избежание проскальзывания листа метала между валов, что делает обработку заготовок максимально комфортной.
4. Уникальная особенность валов позволяет вам гнуть
обечайку без перекоса листа и эффекта бочки
Описание:
Трехвалковые ручные и электромеханические гибочные машины (вальцы) предназначены для эксплуатации в условиях малых мастерских. В зависимости от модели трехвалковые ручные станки этой серии могут гнуть листовую сталь различных марок толщиной от 0.4 мм до 10мм и длиной до 2 метров.
Они могут быть использованы для радиусной деформации любого типа металла, при изготовлении водостоков и воздуховодов круглого сечения, а так же фасонных частей прямоугольных воздуховодов.
от 72 900 ₽
ручные вальцовочные станки (вс)
О Станках:
Процесс обработки представляет собой гибку-прокатку листовой заготовки через валки агрегата. Готовые изделия могут иметь как замкнутый контур, так и открытый. Основная работа проделывается тремя валками, из которых нижний и боковой вращаются в прямом и обратном направлении, верхний вращается в прямом и обратном направлениях и перемещается вверх-вниз. Легкость в обслуживании достигается за счет простой и полностью разборной металлической конструкции станка. Полное отсутствие прямых участков в заготовке.
Мы производим трехвалковые вальцовочные станки для листового металла
- Рабочая длина валов: от 625 до 2500мм.
- Максимальная толщина металла: 10мм*
- Регулировка прижимного вала: на винтах, редуктор, мотор-редуктор
- Все валы цельнолитые, из шлифованного кругляка
- Предусмотрено быстрое изъятие верхнего вала для выгрузки заготовки;
- Валы имеют центральное утолщение для компенсации их прогиба;
- Вращение верхнего и нижнего валов посредством комбинированной шестерёнчатой передачи и червячного мотор-редуктора.
- Регулировка заднего (бокового вала) на базе червячного редуктора с возможностью установки электродвигателя.
- Асимметричная и симметричная конструкция валов
Принцип действия вальцовочного станка:
1. В зазор между вращающимися цилиндрами поступает листовой металл;
2. Совершается радиусная деформация заготовки. В результате получается изделие цилиндрической или конической формы;
3. Когда нужно создать заготовку конической формы, то применяется торможение одного из краёв обрабатываемого листа, используется упор для проката конусов.
ПРЕИМУЩЕСТВА:
Преимущества наших вальцовочных станков:
1. Валы отшлифованы, в процессе обработки не происходит повреждения поверхности заготовки.
2. Вальцовочный станок удобен в работе. Два ведущих вала во избежание проскальзывания листа метала между валов, что делает обработку заготовок максимально комфортной;
3. Станок находится в устойчивом положении. Возникающие производственные вибрации не оказывают существенного воздействия на работу станка, также ввиду значительного веса. Крепление опорных ножек к полу выполняется при помощи анкерных болтов.
4. Быстрая и удобная регулировка оборудования под выполнение необходимых технологических операций;
5. В случае необходимости можно без проблем выполнить транспортировку станка. Для установки оборудования не требуется значительной производственной площади. В целом эта техника станет отличным решением для серийного производства. Радиусная гибка заготовок, станет простой и удобной операцией, которая не отнимает много времени и сил.
Вальцовочные станки используются для изготовления круглых обечаек, труб для воздуховодов и вентиляции, труб и желобов для водостока, облицовочных кожухов, промышленных и пищевых емкостей, рекламных и декоративных конструкций, доборных элементов кровли и т.п.
Вальцовочный станок ВС-625х0.8мм
Рабочая поверхность валов - 625 мм
Толщина металла - 0.45 - 0.8 мм
Диаметр валов: 40x60x60 мм
Мин.диаметр гибки листа - 60 мм
Вальцовочный станок ВС-625х1.2мм
Рабочая поверхность валов - 625 мм
Толщина металла - 0.45 - 1.2 мм
Диаметр валов: 60x60x65 мм
Мин.диаметр гибки листа - 80 мм
Вальцовочный станок ВС-1000х1.2мм
Рабочая поверхность валов - 1000 мм
Толщина металла - 0.45 - 1.2 мм
Диаметр валов: 60x60x65 мм
Мин.диаметр гибки листа - 110 мм
Вальцовочный станок ВС-1300х1.2мм
Рабочая поверхность валов - 1300 мм
Толщина металла - 0.45 - 1.2 мм
Диаметр валов: 60x60x65 мм
Мин.диаметр гибки листа - 80 мм
Вальцовочный станок ВС-1550х1мм
Рабочая поверхность валов - 1550 мм
Толщина металла - 0.45 - 1 мм
Диаметр валов: 60x60x65 мм
Мин.диаметр гибки листа - 80 мм
Вальцовочный станок ВС-2050х0.7мм
Рабочая поверхность валов - 2050 мм
Толщина металла - до 0.7мм
Диаметр валов: 75x75x75 мм
Мин.диаметр гибки листа - 100 мм
Вальцовочный станок ВС-2050х1мм
Рабочая поверхность валов - 2050 мм
Толщина металла - до 1мм
Диаметр валов: 85x85x85 мм
Мин.диаметр гибки листа - 110 мм
Посмотрите,
как работают наши ручные вальцы:
Видео с канала Антона Панова "Есть Жесть?"
лучшее время начать - сейчас.
АВТОМАТИЧЕСКИЕ вальцовочные станки (авс)
О Станках:
Особенности:
- Все валы цельнолитые, из шлифованного кругляка
- Регулировка прижимного вала: на винтах, редуктор, мотор-редуктор
- Предусмотрено быстрое изъятие верхнего вала для выгрузки заготовки;
- Валы имеют центральное утолщение для компенсации их прогиба;
- Вращение верхнего и нижнего валов посредством комбинированной шестерёнчатой передачи и червячного мотор-редуктора.
- Регулировка заднего (бокового вала) на базе червячного редуктора с возможностью установки электродвигателя.
- Асимметричная и симметричная конструкция станка
Принцип действия вальцовочного станка:
- В зазор между вращающимися цилиндрами поступает листовой металл;
- Совершается радиусная деформация заготовки. В результате получается изделие цилиндрической или конической формы;
- Когда нужно создать заготовку конической формы, то применяется торможение одного из краёв обрабатываемого листа, с помощью упора для конусов.
Преимущества:
Преимущества электромеханических трёхвалковых вальцев:
- В процессе обработки не происходит повреждения поверхности заготовки. Гарантия высокого качества готовых изделий;
- При изготовлении вальцовочных станков используются материалы высокого качества. Поэтому можно отметить, что предлагаемая техника обладает повышенной надёжностью и отличается износостойкостью.
- Станок удобен в работе. Два ведущих вала во избежание проскальзывания листа метала между валов, что делает обработку заготовок максимально комфортной;
- Станок находится в устойчивом положении. Возникающие производственные вибрации не оказывают существенного воздействия на точность решения поставленных задач. Крепление опорных ножек к полу выполняется при помощи анкерных болтов.
- Быстрая и удобная регулировка оборудования под выполнение необходимых технологических операций;
- В случае необходимости можно без проблем выполнить транспортировку станка. Для установки оборудования не требуется значительной производственной площади. В целом эта техника станет отличным решением для серийного производства. Радиусная гибка заготовок, станет простой и удобной операцией, которая не отнимает много времени и сил
Вальцовочный станок АВС-625х0.8мм
Рабочая поверхность валов - 625 мм
Толщина металла - 0.45 - 0.8 мм
Диаметр валов: 40x60x60 мм
Мин.диаметр гибки листа - 60 мм
Вальцовочный станок АВС-625х1.2мм
Рабочая поверхность валов - 625 мм
Толщина металла - 0.45 - 1.2 мм
Диаметр валов: 60x60x65 мм
Мин.диаметр гибки листа - 80 мм
Вальцовочный станок АВС-625х2мм
Рабочая поверхность валов - 625 мм
Толщина металла - 0.45 - 2 мм
Диаметр валов: 60x60x65 мм
Мин.диаметр гибки листа - 80 мм
Вальцовочный станок АВС-625х4мм
Рабочая поверхность валов - 625 мм
Толщина металла - 0.45 - 4 мм
Диаметр валов: 85x85x85 мм
Мин.диаметр гибки листа - 110 мм
Вальцовочный станок АВС-625х6мм
Рабочая поверхность валов - 625 мм
Толщина металла - 0.45 - 6 мм
Диаметр валов: 110x110x110 мм
Мин.диаметр гибки листа - 150 мм
Вальцовочный станок АВС-625х8мм
Рабочая поверхность валов - 625 мм
Толщина металла - 0.45 - 8 мм
Диаметр валов: 130x130x130 мм
Мин.диаметр гибки листа - 170 мм
Вальцовочный станок АВС-625х10мм
Рабочая поверхность валов - 625 мм
Толщина металла - 0.45 - 10 мм
Диаметр валов: 150x150x150 мм
Мин.диаметр гибки листа - 200 мм
Вальцовочный станок АВС-1000х1.2мм
Рабочая поверхность валов -1000 мм
Толщина металла - 0.45 - 1.2 мм
Диаметр валов: 60x60x65 мм
Мин.диаметр гибки листа - 80 мм
Вальцовочный станок АВС-1000х3мм
Рабочая поверхность валов -1000 мм
Толщина металла - 0.45 - 3 мм
Диаметр валов: 85x85x85 мм
Мин.диаметр гибки листа - 100 мм
Вальцовочный станок АВС-1000х4мм
Рабочая поверхность валов -1000 мм
Толщина металла - 0.45 - 4 мм
Диаметр валов: 110x110x110 мм
Мин.диаметр гибки листа - 150 мм
Вальцовочный станок АВС-1000х6мм
Рабочая поверхность валов -1000 мм
Толщина металла - 0.45 - 6 мм
Диаметр валов: 130x130x130 мм
Мин.диаметр гибки листа - 190 мм
Вальцовочный станок АВС-1300х1.2мм
Рабочая поверхность валов -1300 мм
Толщина металла - 0.45 - 1.2 мм
Диаметр валов: 60x60x65 мм
Мин.диаметр гибки листа - 80 мм
Вальцовочный станок АВС-1300х2мм
Рабочая поверхность валов -1300 мм
Толщина металла - 0.45 - 2 мм
Диаметр валов: 85x85x85 мм
Мин.диаметр гибки листа - 110 мм
Вальцовочный станок АВС-1300х4мм
Рабочая поверхность валов -1300 мм
Толщина металла - 0.45 - 4 мм
Диаметр валов: 110x110x110 мм
Мин.диаметр гибки листа - 150 мм
Вальцовочный станок АВС-1300х6мм
Рабочая поверхность валов -1300 мм
Толщина металла - 0.45 - 6 мм
Диаметр валов: 130x130x130 мм
Мин.диаметр гибки листа - 180 мм
Вальцовочный станок АВС-1300х10мм
Рабочая поверхность валов -1300 мм
Толщина металла - 0.45 - 10 мм
Диаметр валов: 200x200x200 мм
Мин.диаметр гибки листа - 280 мм
Вальцовочный станок АВС-1550х1мм
Рабочая поверхность валов -1550 мм
Толщина металла - 0.45 - 1 мм
Диаметр валов: 60x60x75 мм
Мин.диаметр гибки листа - 80 мм
Вальцовочный станок АВС-1550х2мм
Рабочая поверхность валов -1550 мм
Толщина металла - 0.45 - 2 мм
Диаметр валов: 85x85x85 мм
Мин.диаметр гибки листа - 100 мм
Вальцовочный станок АВС-1550х4мм
Рабочая поверхность валов -1550 мм
Толщина металла - 0.45 - 4 мм
Диаметр валов: 110x110x110 мм
Мин.диаметр гибки листа - 140 мм
Вальцовочный станок АВС-1550х6мм
Рабочая поверхность валов -1550 мм
Толщина металла - 0.45 - 6 мм
Диаметр валов: 140x140x140 мм
Мин.диаметр гибки листа - 190 мм
Вальцовочный станок АВС-1550х8мм
Рабочая поверхность валов -1550 мм
Толщина металла - 0.45 - 8 мм
Диаметр валов: 180x180x180 мм
Мин.диаметр гибки листа - 270 мм
Вальцовочный станок АВС-1550х10мм
Рабочая поверхность валов -1550 мм
Толщина металла - 0.45 - 10 мм
Диаметр валов: 200x200x200 мм
Мин.диаметр гибки листа - 260 мм
Вальцовочный станок АВС-2050х0.7мм
Рабочая поверхность валов -2050 мм
Толщина металла - до 0.7 мм
Диаметр валов: 75x75x75 мм
Мин.диаметр гибки листа - 100 мм
Вальцовочный станок АВС-2050х1мм
Рабочая поверхность валов -2050 мм
Толщина металла - 0.45 - 1 мм
Диаметр валов: 85x85x85 мм
Мин.диаметр гибки листа - 110 мм
Вальцовочный станок АВС-2050х2мм
Рабочая поверхность валов -2050 мм
Толщина металла - 0.45 - 2 мм
Диаметр валов: 110x110x110 мм
Мин.диаметр гибки листа - 140 мм
Вальцовочный станок АВС-2050х4мм
Рабочая поверхность валов -2050 мм
Толщина металла - 0.45 - 4 мм
Диаметр валов: 130x130x130 мм
Мин.диаметр гибки листа - 170 мм
Вальцовочный станок АВС-2050х6мм
Рабочая поверхность валов -2050 мм
Толщина металла - 0.45 - 6 мм
Диаметр валов: 165x165x165 мм
Мин.диаметр гибки листа - 195 мм
Четырехвалковые вальцовочные станки (авсЧ)
Четырехвалковые вальцы АВСЧ:
Описание:
Станок предназначен для гибки-прокатка листовой заготовки через валки агрегата.Изделия могут иметь как замкнутый контур, так и открытый.
Основная работа проделывается четырьмя валками, два поперечных валка с двойным прижимным действием, и два боковых валка, которые задают радиус гиба заготовки, что позволяет прокатывать без прямых участков с подгибкой с обеих сторон, обеспечивая точность и высокое качество обечайки.
Система компенсации зазора между шестернями, при использовании разных толщин металла обеспечивает полное зацепление шестерен и плавную работу станка.
Принцип действия вальцовочного станка:
Четырехвалковый Вальцовочный станок АВСЧ-625х6мм
Рабочая поверхность валов-625 мм
Толщина металла - 0.45 - 6 мм
Диаметр валов: 110х110х110х110 мм
Четырехвалковый Вальцовочный станок АВСЧ-625х12мм
Рабочая поверхность валов -625 мм
Толщина металла - 0.45 - 12 мм
Диаметр валов: 180х180х180х180 мм
Четырехвалковый Вальцовочный станок АВСЧ-1000х4мм
Рабочая поверхность валов -1000 мм
Толщина металла - 0.45 - 4 мм
Диаметр валов: 110х110х110х110 мм
Четырехвалковый Вальцовочный станок АВСЧ-1000х8мм
Рабочая поверхность валов -1000 мм
Толщина металла - 0.45 - 8 мм
Диаметр валов: 180х180х180х180 мм
Четырехвалковый Вальцовочный станок АВСЧ-1300х4мм
Рабочая поверхность валов -1300 мм
Толщина металла - 0.45 - 4 мм
Диаметр валов: 110х110х110х110 мм
Четырехвалковый Вальцовочный станок АВСЧ-1550х4мм
Рабочая поверхность валов -1550 мм
Толщина металла - 0.45 - 4 мм
Диаметр валов: 110х110х110х110 мм
Четырехвалковый Вальцовочный станок АВСЧ-1550х6мм
Рабочая поверхность валов -1550 мм
Толщина металла - 0.45 - 6 мм
Диаметр валов: 140х140х140х140 мм
Четырехвалковый Вальцовочный станок АВСЧ-1550х10мм
Рабочая поверхность валов -1550 мм
Толщина металла - 0.45 - 10 мм
Диаметр валов: 200х200х200х200 мм
Четырехвалковый Вальцовочный станок АВСЧ-2050х4мм
Рабочая поверхность валов -2050 мм
Толщина металла - 0.45 - 4 мм
Диаметр валов: 130х130х130х130 мм
Четырехвалковый Вальцовочный станок АВСЧ-2050х8мм
Рабочая поверхность валов -2050 мм
Толщина металла - 0.45 - 8 мм
Диаметр валов: 200х200х200х200 мм
Четырехвалковый Вальцовочный станок АВСЧ-2050х10мм
Рабочая поверхность валов -2050 мм
Толщина металла - 0.45 - 10 мм
Диаметр валов: 210х210х210х210 мм
Четырехвалковый Вальцовочный станок АВСЧ-2050х12мм
Рабочая поверхность валов -2050 мм
Толщина металла - 0.45 - 12 мм
Диаметр валов: 230х230х230х230 мм
Возможно изготовление нестандартных вальцовочных станков и 4-х валковых станков// Обговаривается отдельно.
На фото готовый 4-х валковый вальцовочный станок
4-х валковый вальцовочный станок АВСЧ-625х12мм
4-х валковый вальцовочный станок АВСЧ-2050х10мм
4-х валковый вальцовочный станок АВСЧ-1550х6мм
4-х валковый вальцовочный станок АВСЧ-1300х4мм
Смотрите видео...

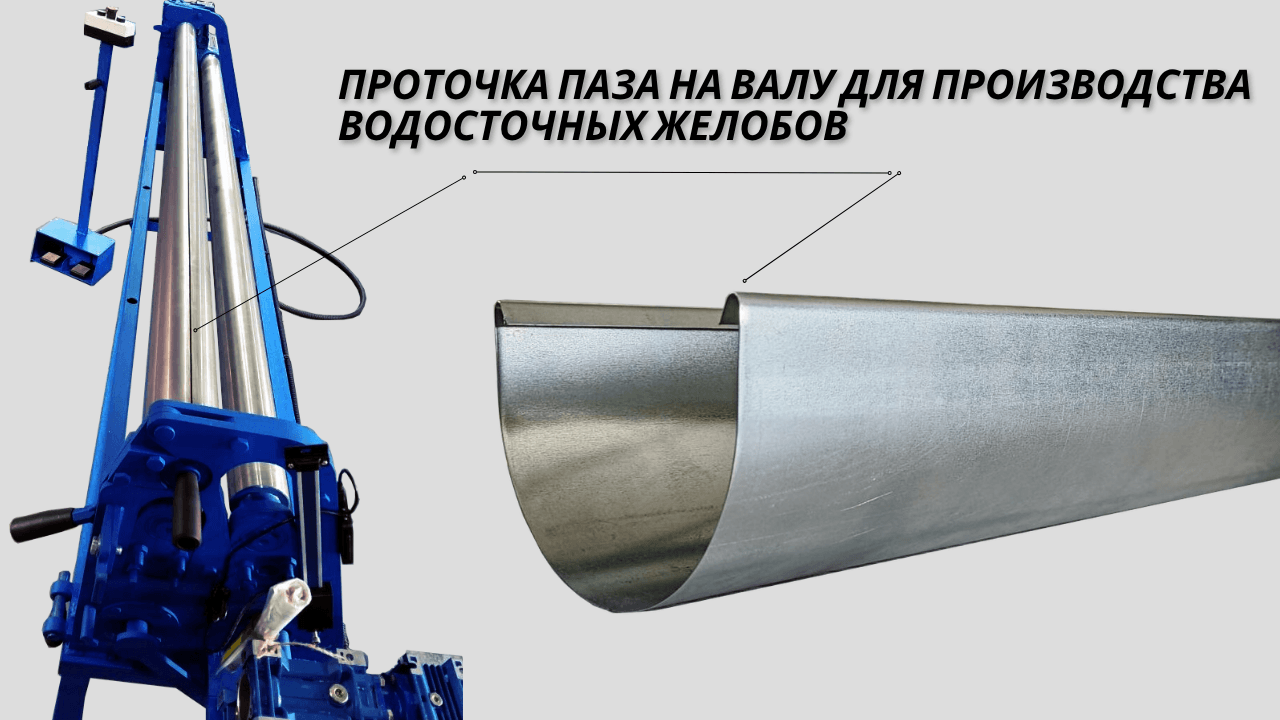

Дополнительные опции для вальцовочных станков:
Внимание! Прокат конуса на вальцовочных станках возможен только до 3-х мм и с определенной шириной! Уточняйте у менеджера!
нестандартные вальцы:
Вальцы для проката
крыши вагона
Вальцы для проката
крыши вагона
Вальцы для проката
ребер жесткости
Вальцы для проката
ребер жесткости
Вальцы для проката
емкостей и дистилляторов
Вальцы для проката
емкостей и дистилляторов
Четырехвалковые вальцы с ЧПУ. Разработка под Ваши нужды.
Видео:
Принцип работы вальцовочного станка АВС-1300х10мм
Принцип работы вальцовочного ВС-1300х0.8мм
Обработка наших валов для вальцовочных станков
Принцип работы вальцовочного станка АВС-625х10мм
Принцип работы вальцовочного станка АВС-1300х4мм
Электронная линейка для вальцовочного станка
Прокат на вальцовочном станке АВС-625х2мм
Четырехвалковый вальцовочный станок АВС-625х6мм
Принцип работы вальцовочного станка АВС-1300х2мм
Видеоотзыв на Вальцовочный станок АВС-2000х2мм (автомат, асимметрия)
Видеоотзыв на Вальцовочный станок АВС-1000х4мм (сдвоенный мотор-редуктор)
Вальцы АВС-1550х2мм.
Прокат нержавейки 1.5 мм.
фото станков:
Вальцовочный станок АВС-1300х4мм
Вальцовочный станок АВС-1300х4мм
Вальцовочный станок АВС-1300х10мм
Электронная линейка на станке
Вальцовочный станок АВС-625х10мм
Вальцовочный станок АВС-1550х10мм
Вальцовочный станок АВС-1550х10мм
«Если вера в успех и преданность идее непоколебимы, им невозможно противостоять» — Павел Дуров.
Остались вопросы по Вальцам?
Оставьте телефон — мы перезвоним и все объясним!
⏱ Позвоним в течение 15 минут и ответим:
✔ Подойдут ли они для ваших задач?
✔ Как быстро начать работу?
✔ Цена и доставка?
Ваши данные в безопасности. Никакого спама.
Расчет по индивидуальным параметрам
Выберите тип станка (3-х валковый или 4-х валковый), расположение валков, укажите толщину и рабочий габарит станка...
готовые решения/презентации
Посмотреть комплекты станков для изготовления водосточной продукции и воздуховодов
Вам может понравиться:
г.Челябинск, 2-я Павелецкая 36, корпус 9 //Территория завода "Теплоприбор"
Любое использование либо копирование материалов или подборки материалов сайта, элементов дизайна и оформления
допускается лишь с разрешения правообладателя и только со ссылкой на источник: www.stanki-urala.ru
Кто
Такой
Джон
Галт
Остались вопросы по вальцам?
Оставьте телефон. Перезвоним и все объясним!
⏱ Позвоним в течение
15 минут и ответим:
✔ Подойдут ли они для ваших задач?
✔ Как быстро начать работу?
✔ Цена и доставка?
готовые зделия:
Выглядят вот так...
Возможно Вас заинтересует:
Расчет по индивидуальным параметрам
Выберите тип станка (3-х валковый или 4-х валковый), расположение валков, укажите толщину и рабочий габарит станка...
готовые решения/презентации
Посмотреть комплекты станков
для изготовления
водосточной продукции и воздуховодов

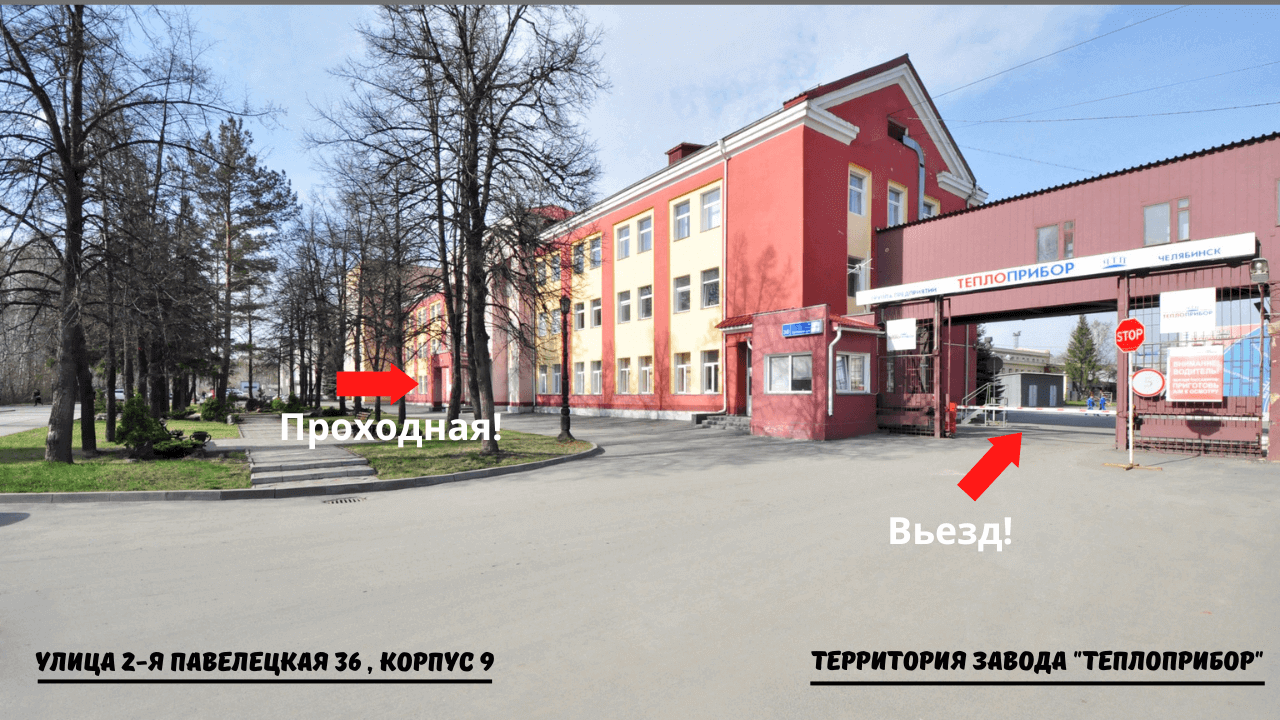

Где мы находимся?
г.Челябинск, ул.2ая Павелецкая 36 корпус 9. Территория завода "Теплоприбор"
Любое использование либо копирование материалов или подборки материалов сайта, элементов дизайна и оформления допускается лишь с разрешения правообладателя и только со ссылкой на источник: www.stanki-urala.ru
Кто такой Джон Галт?
