Описание:

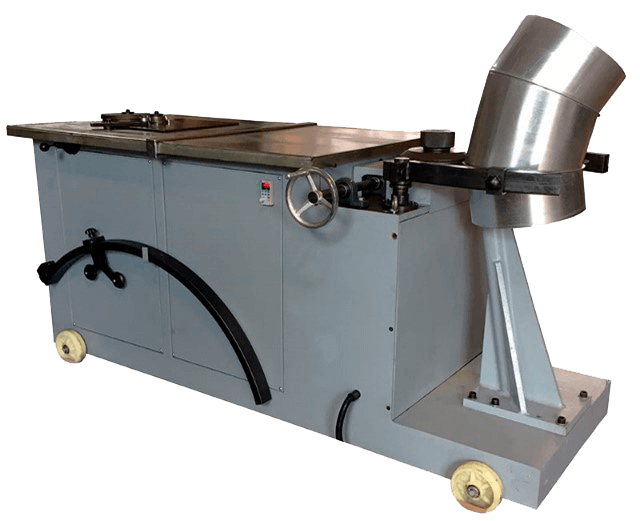

Предназначены для изготовления сегментных отводов, переходов, заглушек и других фасонных изделий путем фальцевого соединения из металла толщиной до 1,5 мм. Имеет плавную регулировку скорости вращения на заготовительной и соединительной станции. Операции отбортовки и завальцовки производятся одновременно на 2-х независимых рабочих станциях. Горизонтальное исполнение и специальные опоры позволяет собирать отводы больших диаметров. Операции отбортовки и завальцовки производятся одновременно на 2-х рабочих станциях. Переключение операций с простой обработки на двойную занимает несколько секунд, а перенастройка с операции отбортовки на завальцовку — всего пару минут. В результате получается фасонная деталь, которая не только имеет прекрасный внешний вид, но также, благодаря плотному шву в виде стоячего фальца, отличается жесткостью и легкостью.

Конструктивные особенности:

ДВЕ РАБОЧИЕ СТАНЦИИ

Операции отбортовки и завальцовки производятся одновременно на 2-х рабочих станциях. Для каждой идет своя педаль управления

ПРИВОД

Машина имеет электромеханический привод.

Стандартная комплектация:

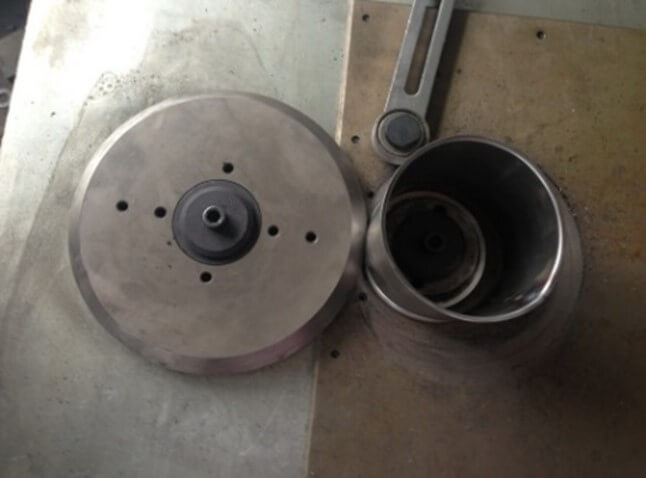

ЗИГОВОЧНЫЕ РОЛИКИ

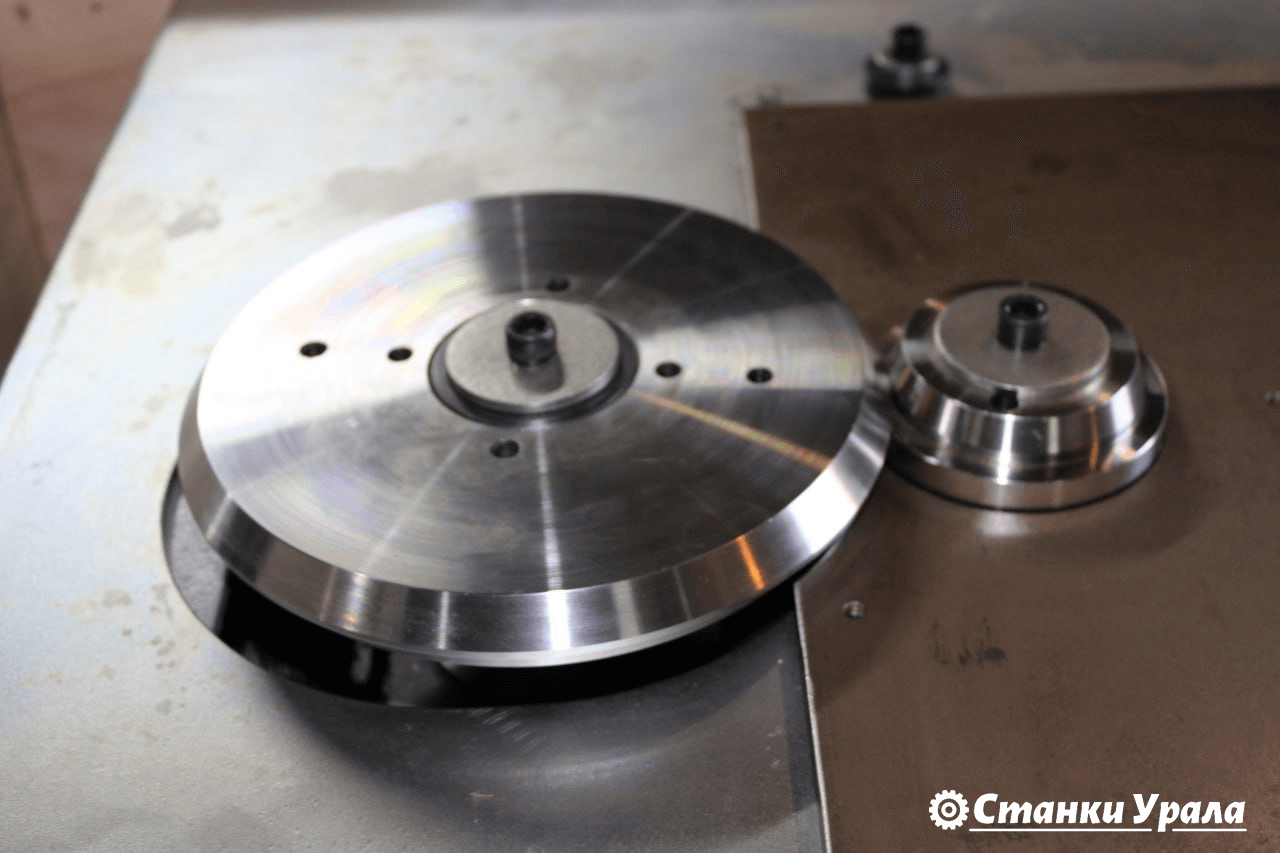

Ролики, фасонный профиль которых предназначен для различных разновидностей прокатки. Верхний ролик регулируется по высоте путём вращения ручки с винтовым механизмом, которая вертикально перемещает прижимной вал ролика, что позволяет обрабатывать материал разной толщины.

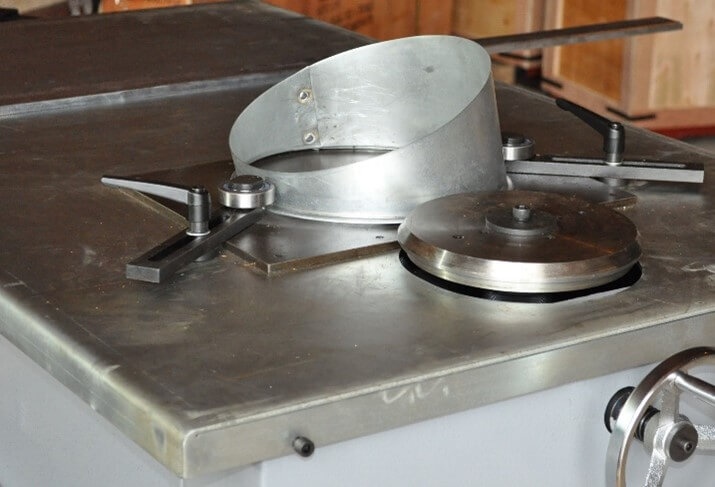

СТАНЦИЯ ДВОЙНОЙ И ОДИНАРНОЙ ОТБОРТОВКИ

Переключение операций с одинарной отбортовки на двойную занимает несколько секунд. В результате получается фасонная деталь, которая не только имеет прекрасный внешний вид, но также, благодаря плотному шву в виде стоячего фальца, отличается жесткостью и легкостью.

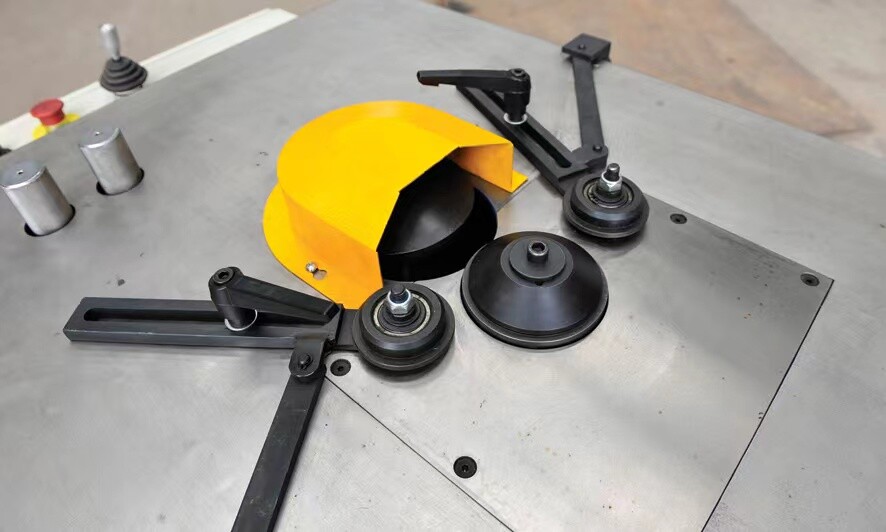

СТАНЦИЯ ЗАВАЛЬЦОВКИ

Прижим роликов производится вручную. В базовое оснащение входят зиговочные ролики.

ПОДЪЕМ СТОЛА

Для быстрого переключения с одного типа фальца на другой

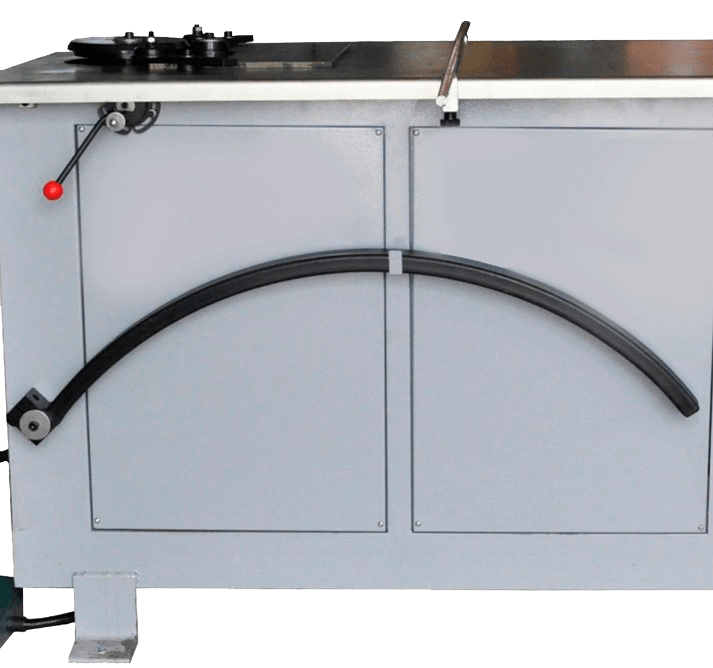

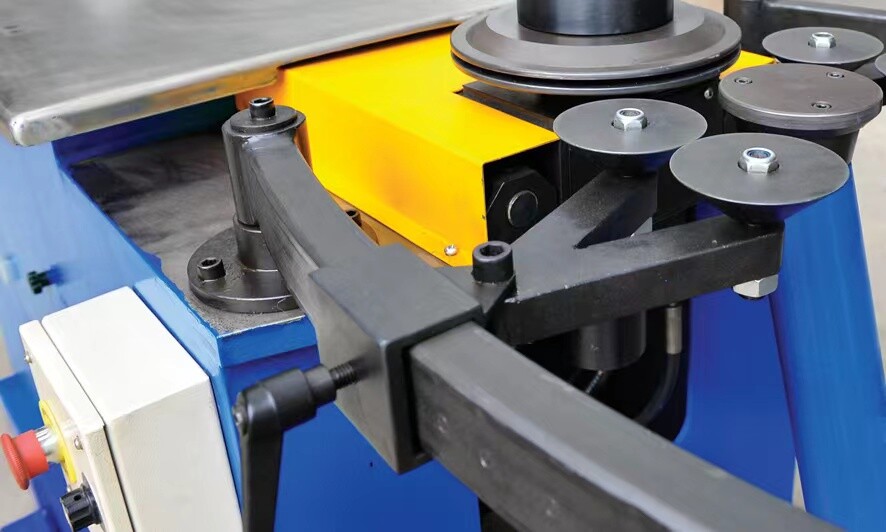

ДОПОЛНИТЕЛЬНЫЕ ОПОРЫ

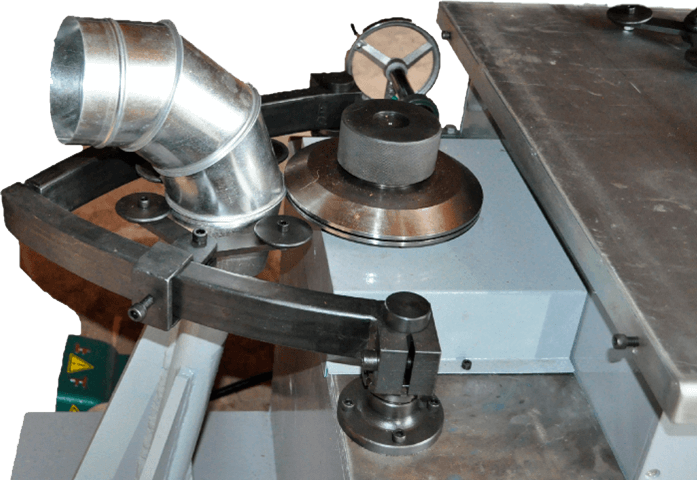

Для поддержки отводов больших диаметров

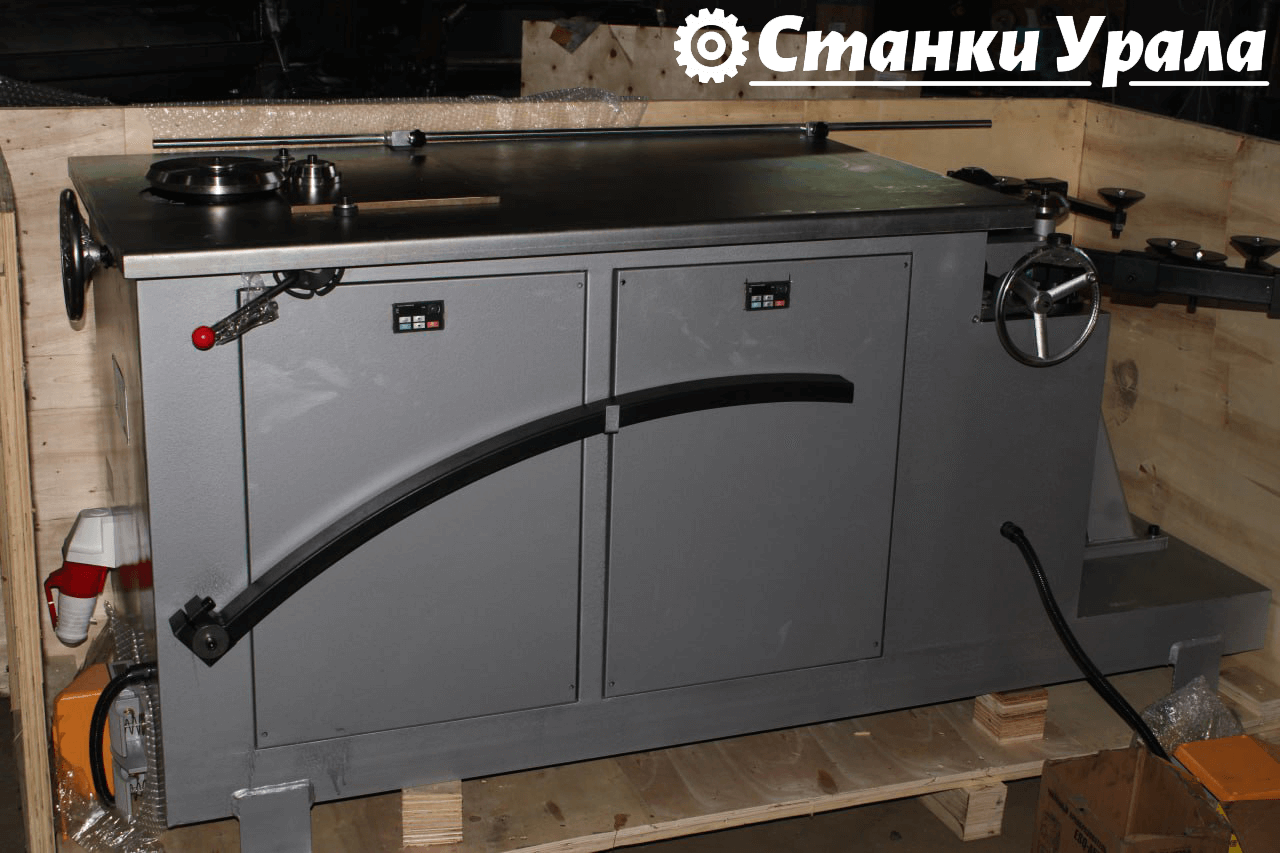

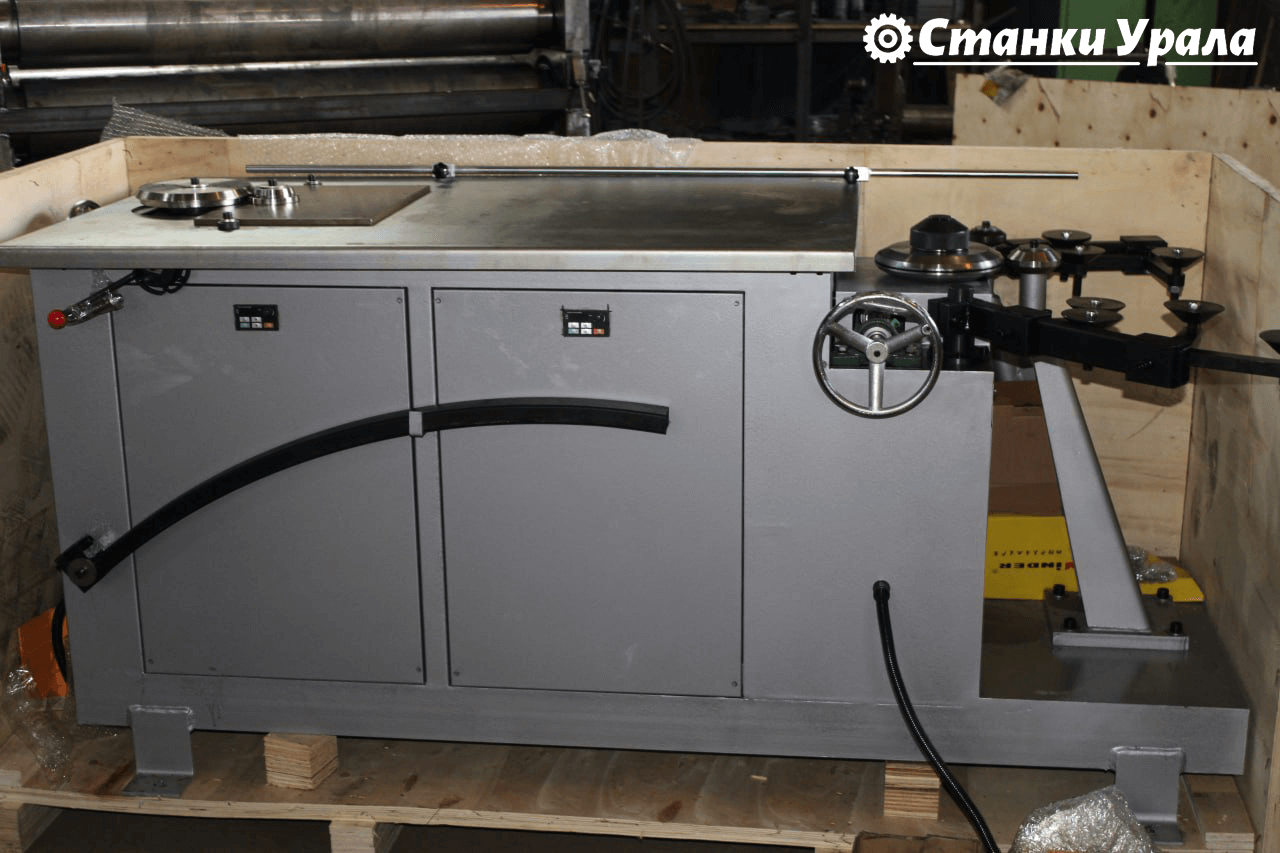

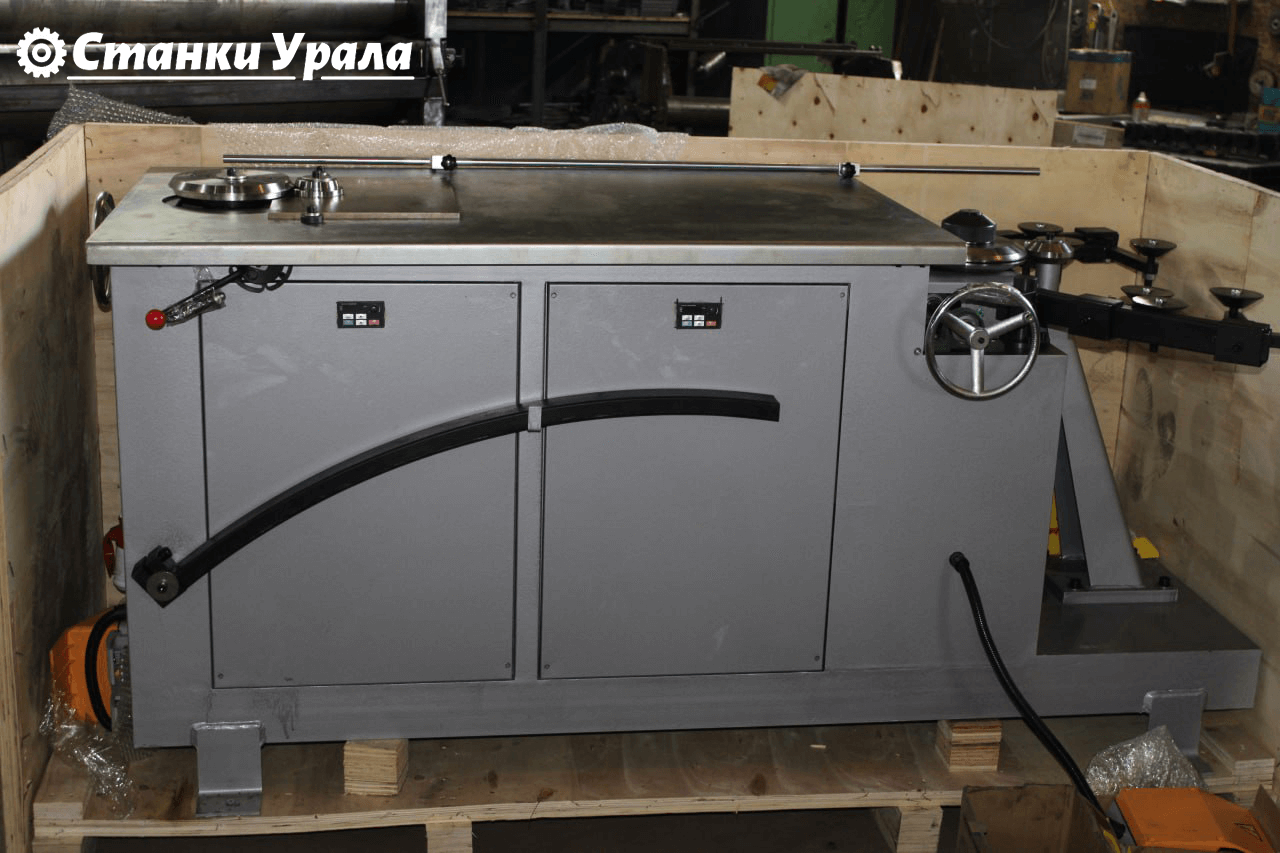

МЕТАЛЛИЧЕСКАЯ ТУМБА-СТАНИНА УСТАНОВЛЕНА НА КОЛЁСА ПОВОРОТНОГО ТИПА.

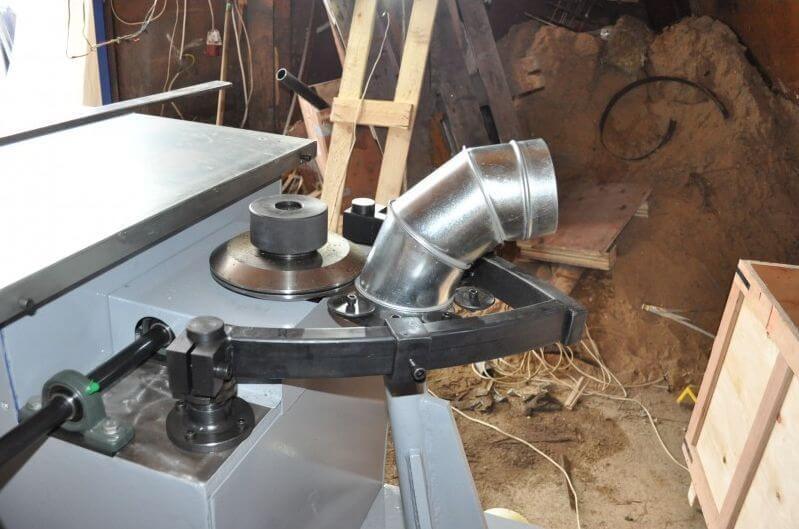

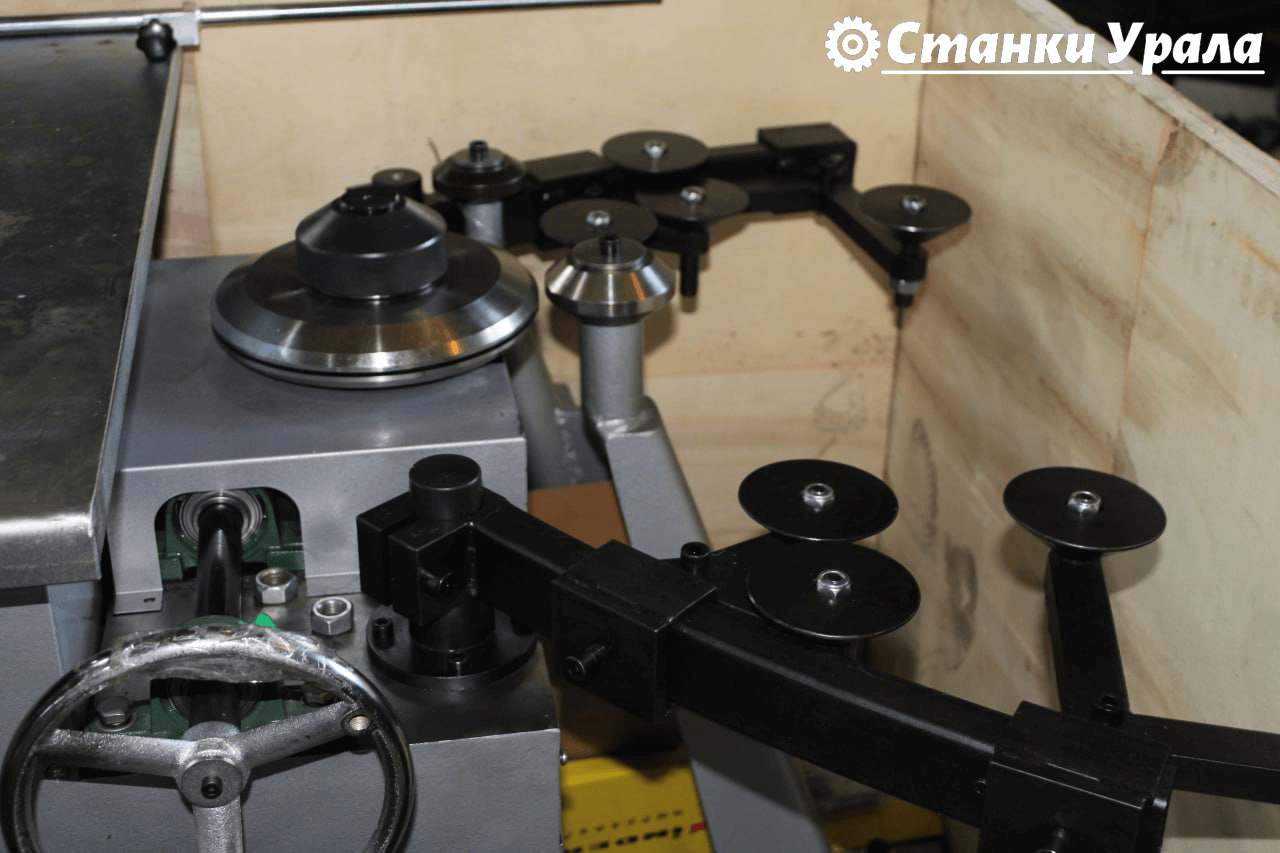

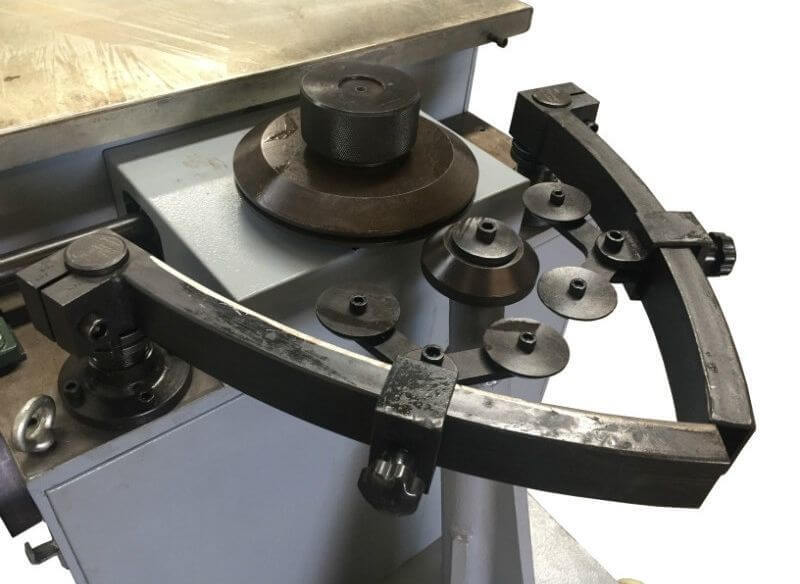

•Специальные ролики – для сборки отводов d от 100 мм (рис. 1). до 1250 и до 1500 мм
•ролики изготовлены из высокопрочной закалённой стали;
•толщина обрабатываемых отводов – до 1,5 мм за счет мощных мотор-редукторов (по 2,2 кВт)
•опоры для поддержки больших диаметров – до 1250 и до 1500 мм.
•Инверторы для плавного вращения; (только на моделях 1500)
•Вторая нога для отводов малого диаметра
•высокая производительность;
•механический привод на поджим;
•лёгкость настройки на нужный диаметр;
•фальцевый шов высокого качества;

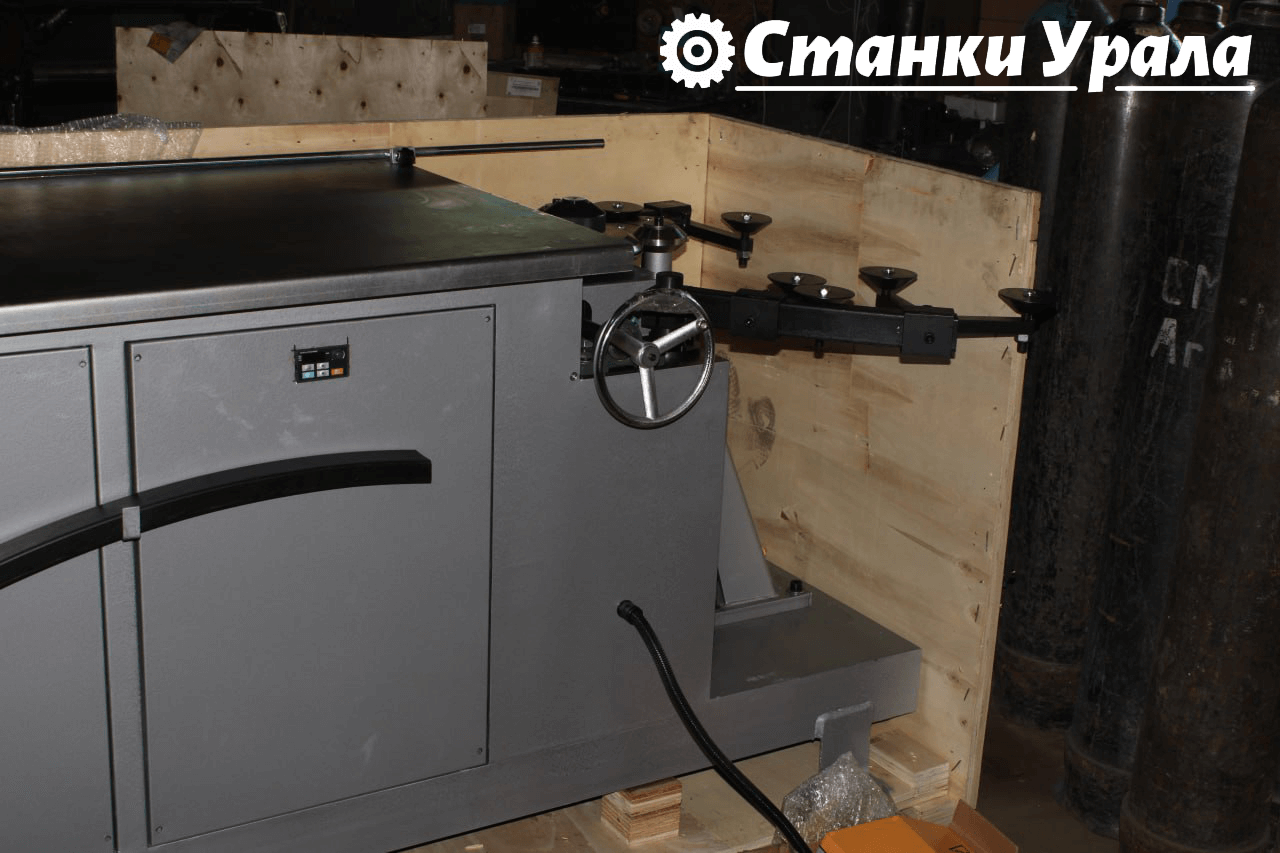

•возможность тонкой регулировки подвода и зажима с помощью штурвалов.
•регулировка стола - позволяет ускорить переход с одного вида замка на другой (с "мамы Z" на "папу L")

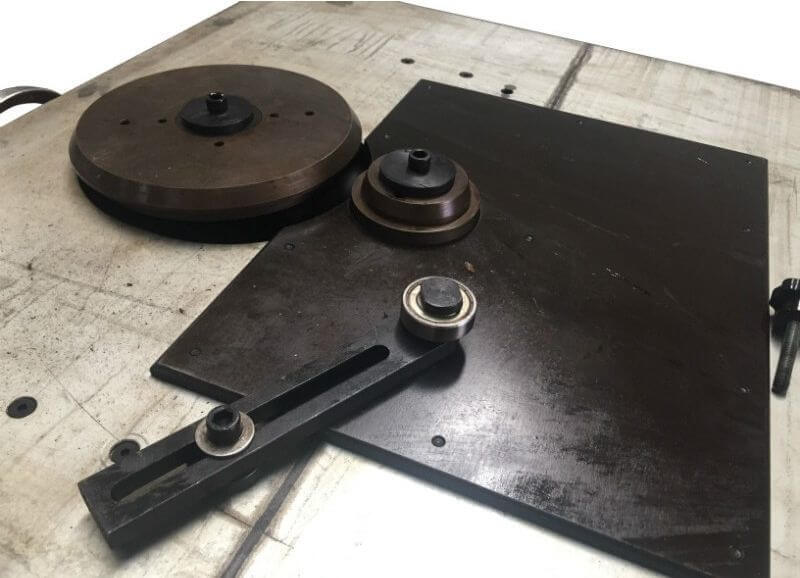

•дополнительная износоустойчивая плита на рабочем столе - позволяет сохранить рабочую поверхность надолго

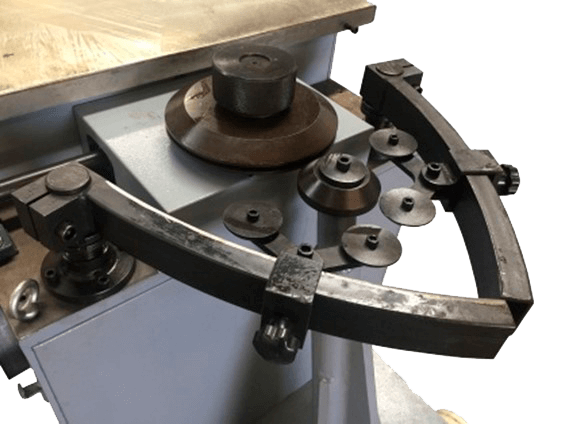

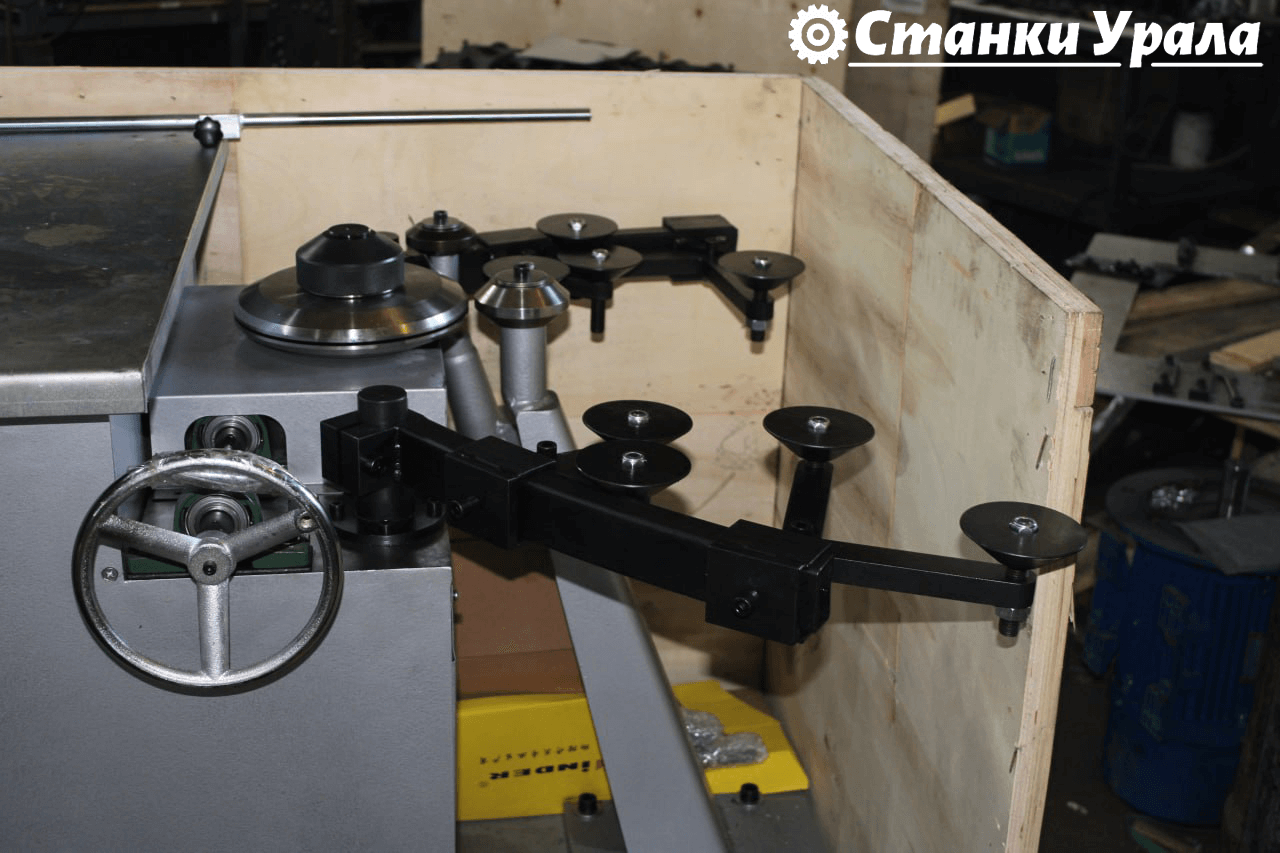

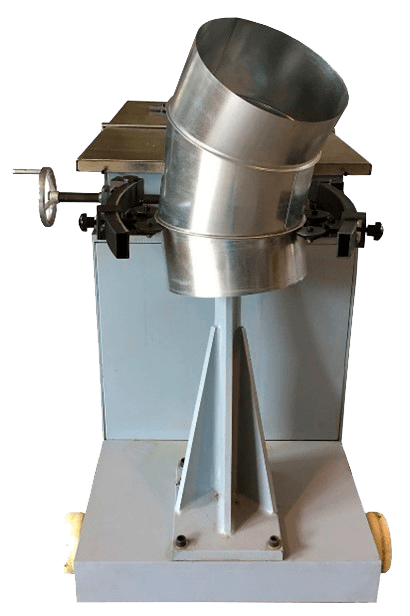

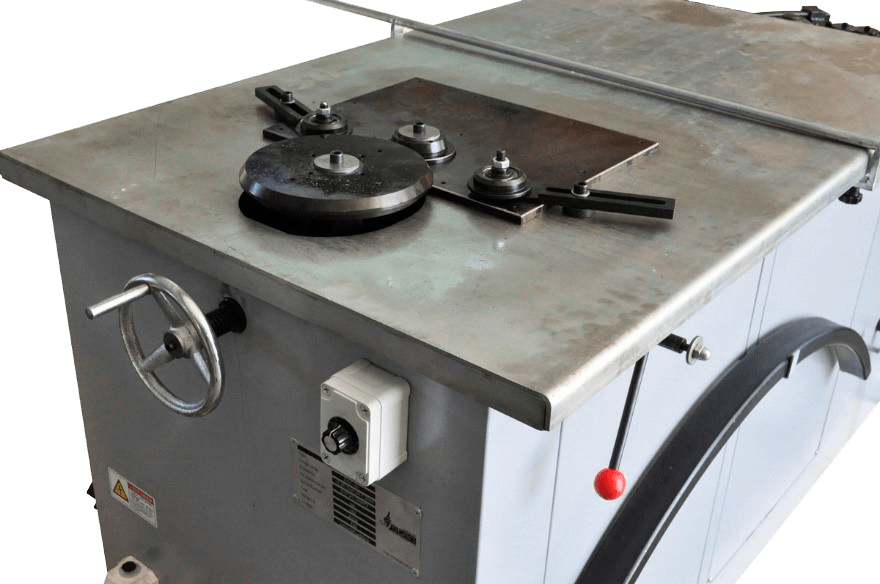

•оптимизированная конструкция кронштейна крепления малого ролика на сборочном узле - позволяет собирать многосекционные трубы (рис. 2).

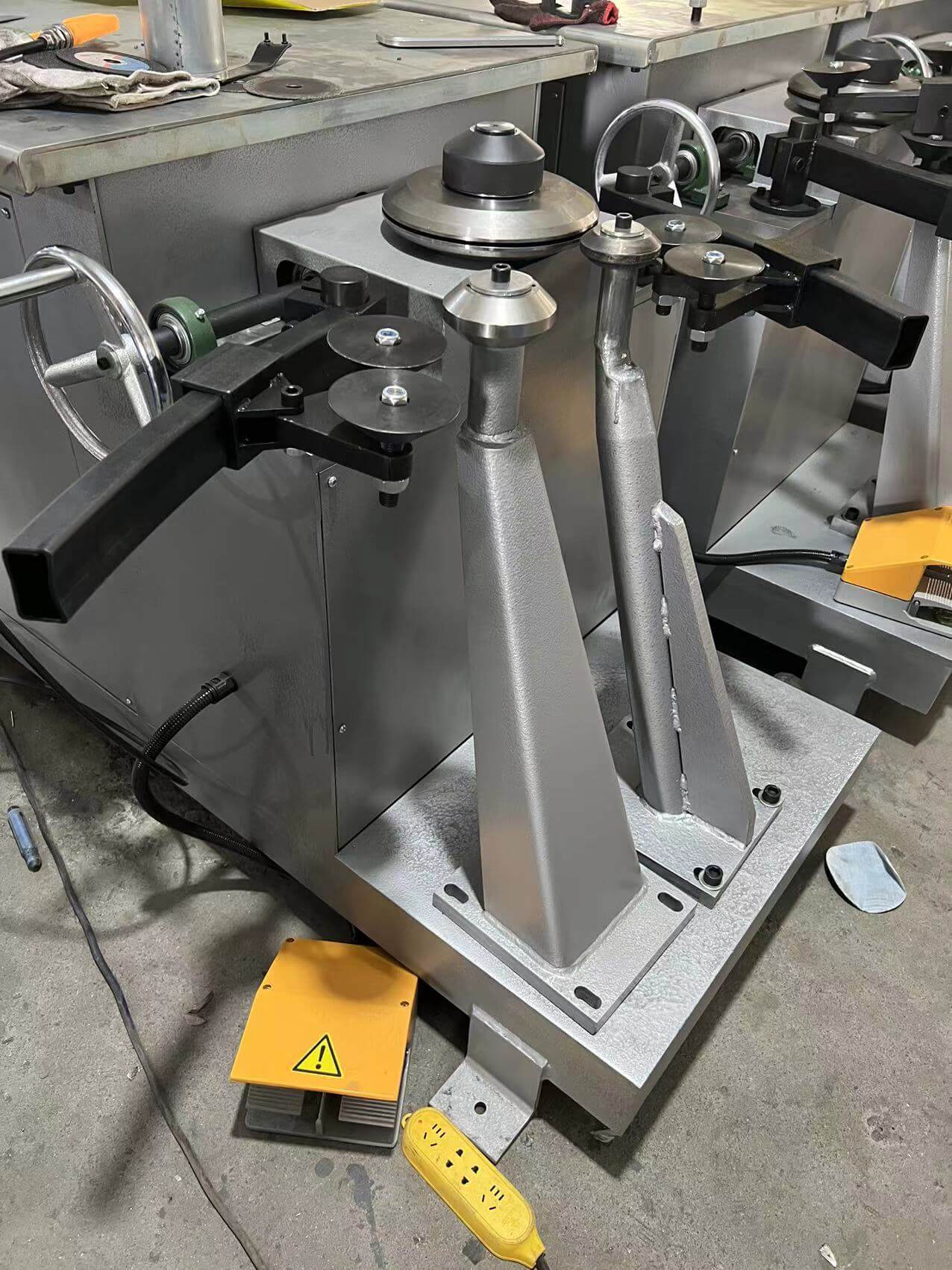

В комплекте поставки - дополнительная нога для отводов малого диаметра (small leg).

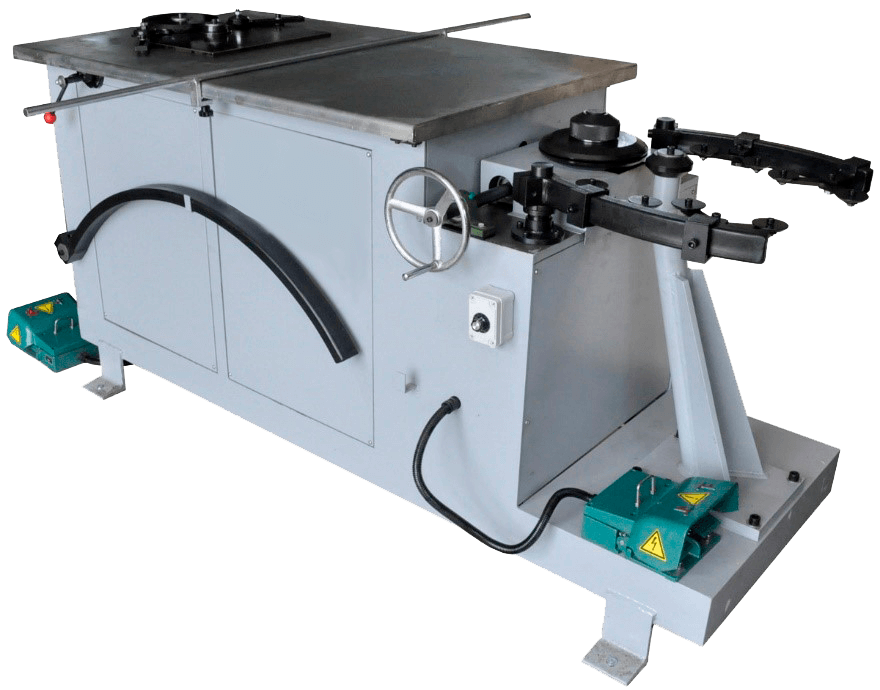

Предназначен для изготовления сегментных отводов, переходов, заглушек и других фасонных изделий путем фальцевого соединения.

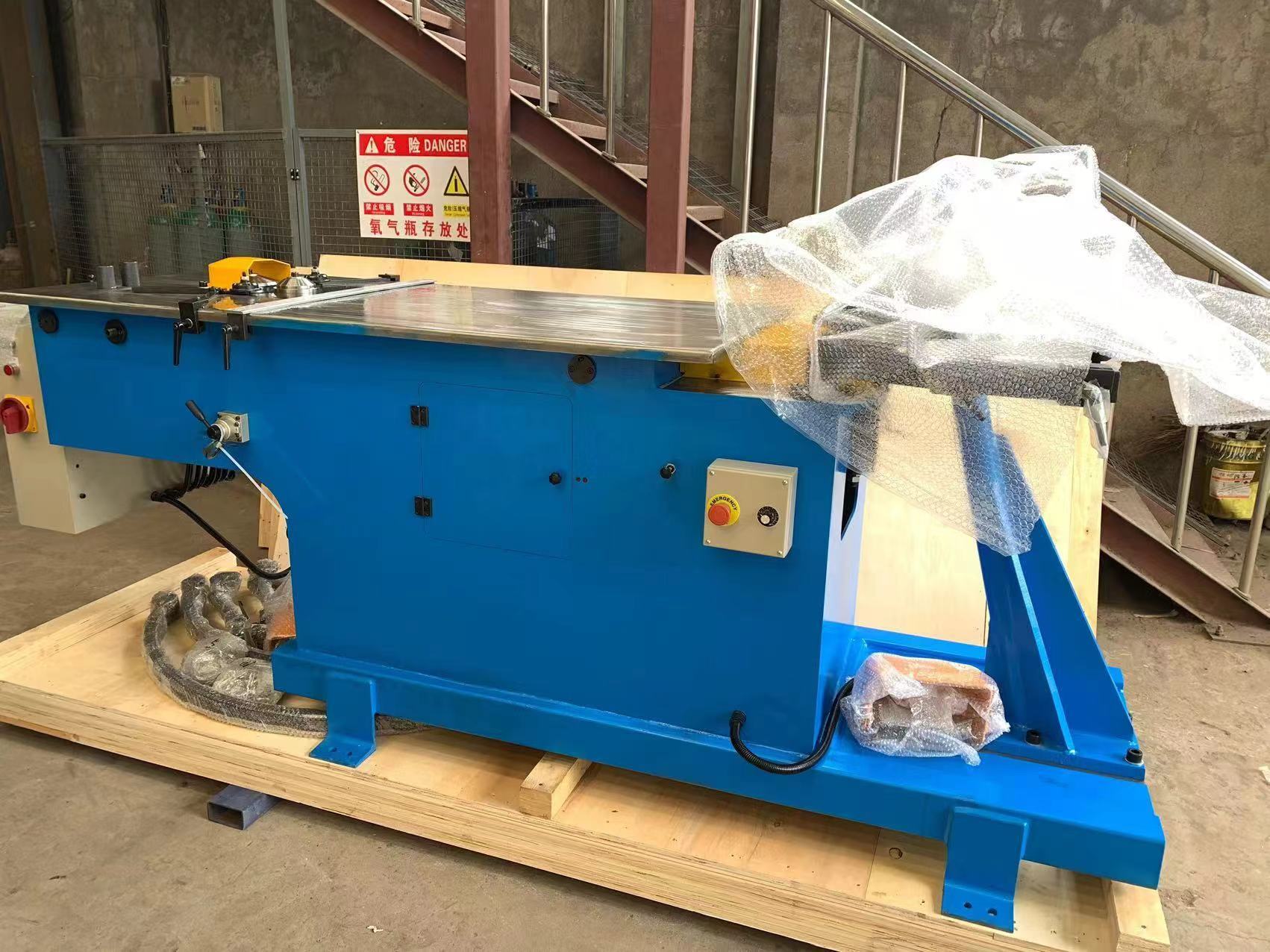

Операции отбортовки и завальцовки производятся одновременно на 2-х рабочих станциях. Горизонтальное исполнение позволяет собирать отводы больших диаметров. Предназначен для производств среднего и большого объёма.

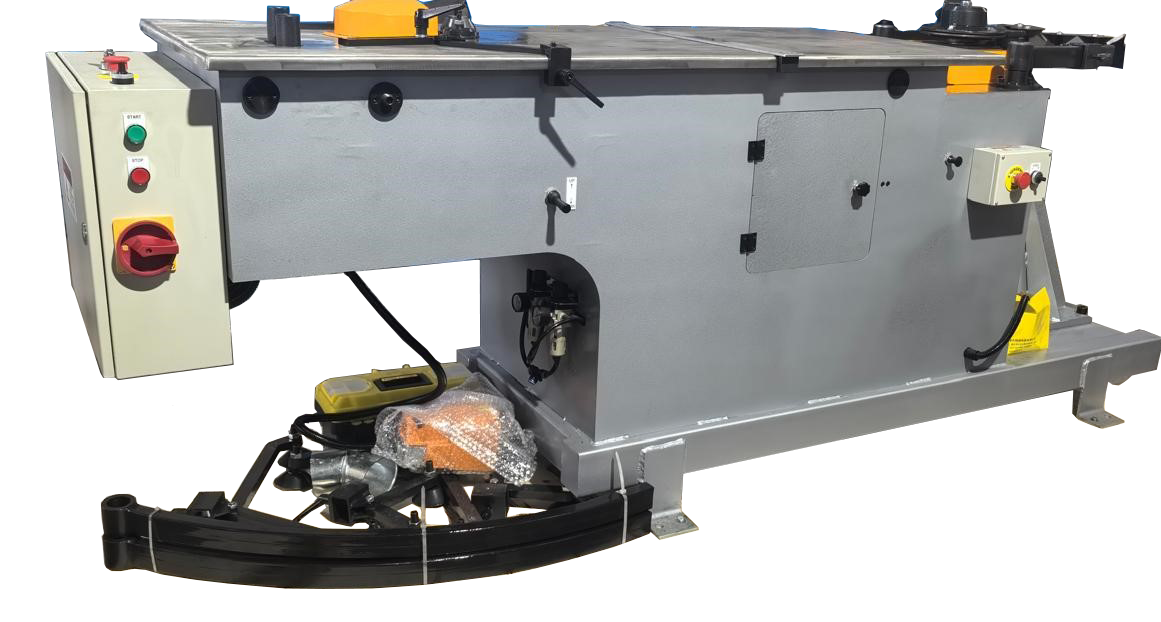

Комплектация станка SBEM-1250:

две рабочие станции с возможностью одновременной работы двух человек;

выносной пульт управления (педали);

гидравлический привод.

•Ролики изготовлены из высокопрочной закалённой стали;

•Гидравлический привод;

•Высокая производительность;

•Лёгкость настройки на нужный диаметр;

•Фальцевый шов высокого качества;

•Оптимизированная форма роликов;

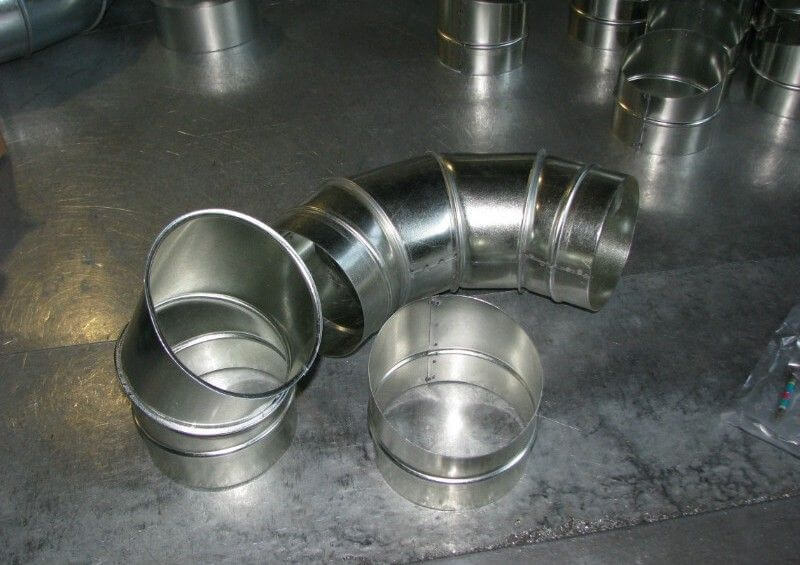

•Отвод 90 град. диаметром 200 мм из 4-х сегментов производится за 1,5 минуты.
