Машины точечной сварки
Машины контактной сварки используется как правило для соединения фасонных деталей воздуховодов или водостоков. Прекрасно справляются со сваркой швов в труднодоступных местах благодаря уникальной конструкции электродов. Часто применяется при сварке арматуры или различных сеток.
Наши машины контактной сварки отличаются от других тем, что они не требуют дополнительных охладителей, потому как имеют встроенную систему охлаждения. По мощности они не уступают аналогам из Италии, могут запомнить до 10 режимов сварки и имеют сравнительно низкую цену.
Встроенное охлаждение / Управление ЧПУ.
Изготавливаем под заказ:
от 332 500 руб
Производитель металлообрабатывающего оборудования
Контактная сварка:
От производителя. Оплата по факту ☑

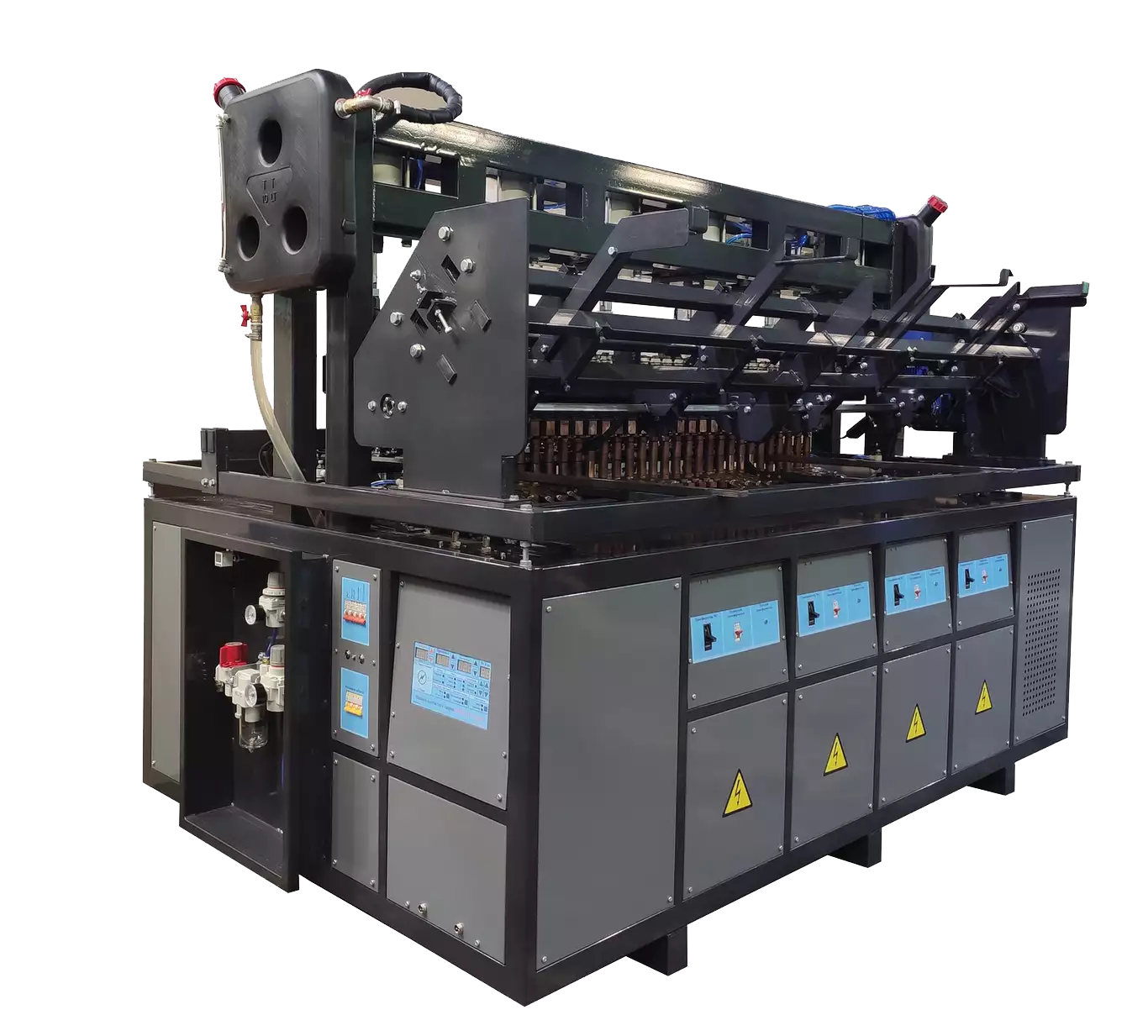

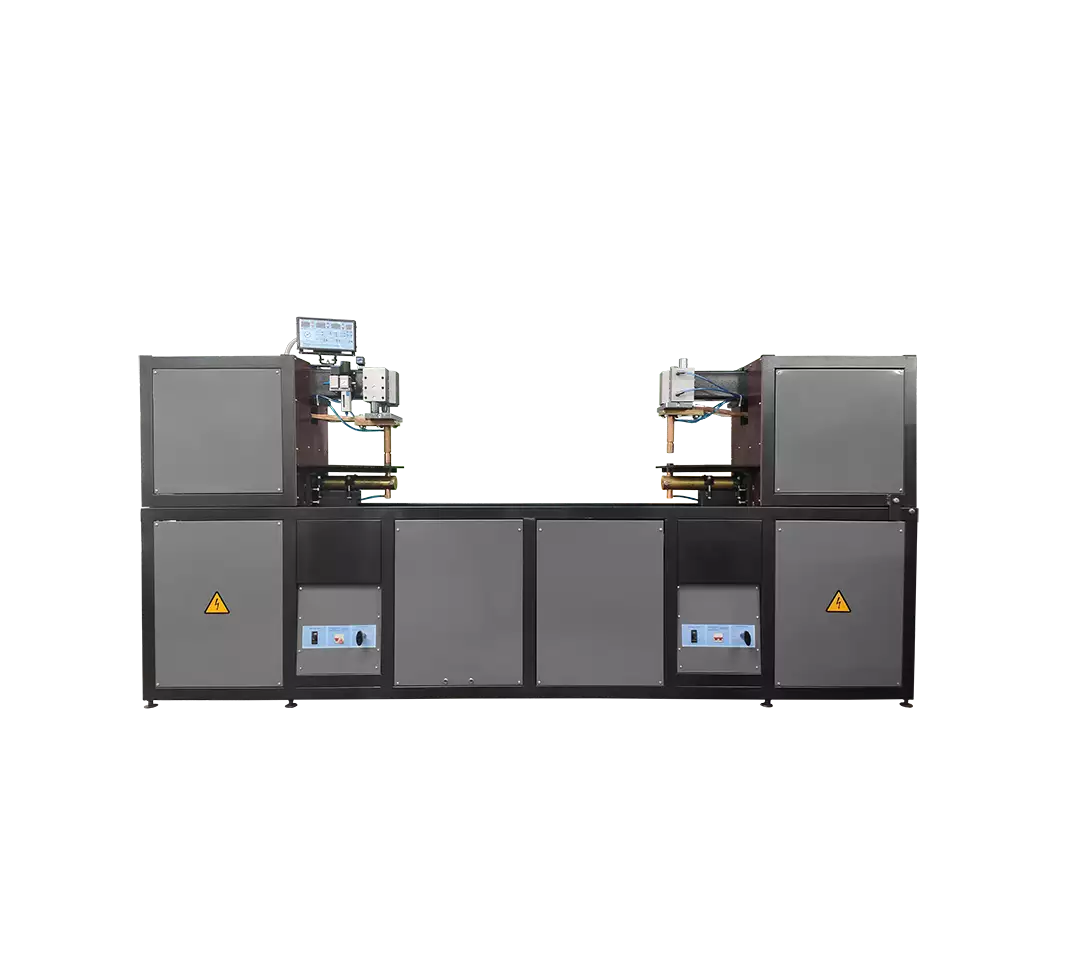

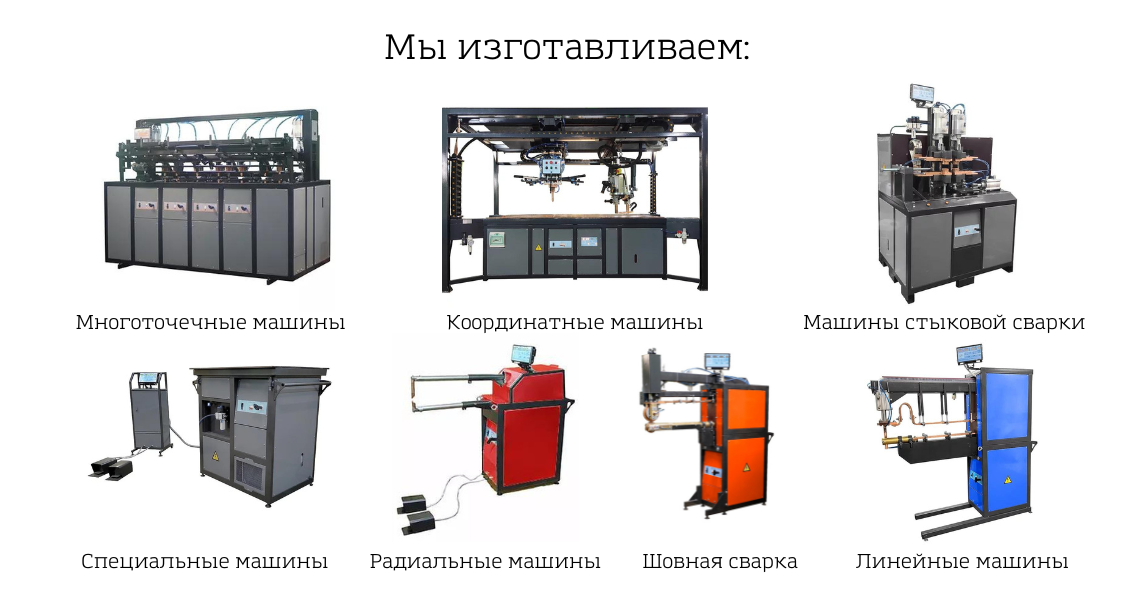

Многоточечная сварка

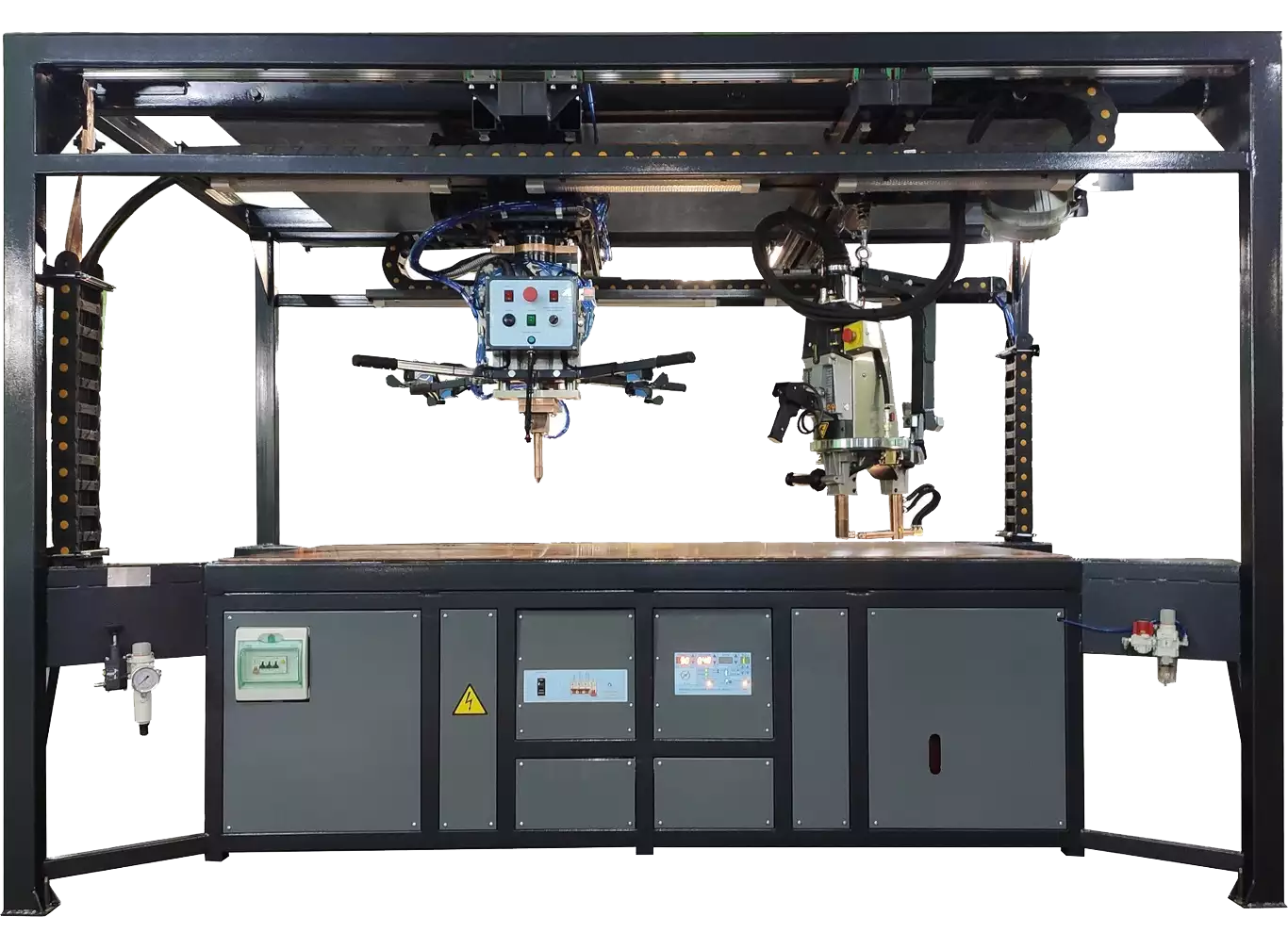

Координатная сварка
Поперечная шовная сварка
Продольная шовная сварка
Радиальная точечная сварка
Описание:
Машины контактной сварки используется как правило для соединения фасонных деталей воздуховодов или водостоков. Прекрасно справляются со сваркой швов в труднодоступных местах благодаря уникальной конструкции электродов. Часто применяется при сварке арматуры или различных сеток.
Наши машины контактной сварки отличаются от других тем, что они не требуют дополнительных охладителей, потому как имеют встроенную систему охлаждения. По мощности они не уступают аналогам из Италии, могут запомнить до 10 режимов сварки и имеют сравнительно низкую цену.
от 332 500 ₽

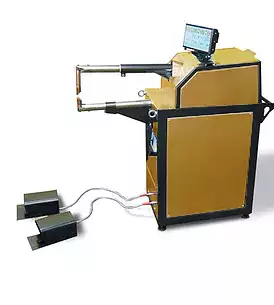

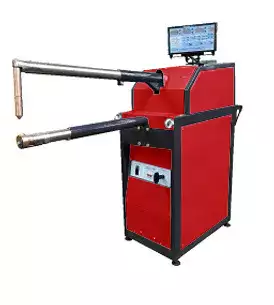

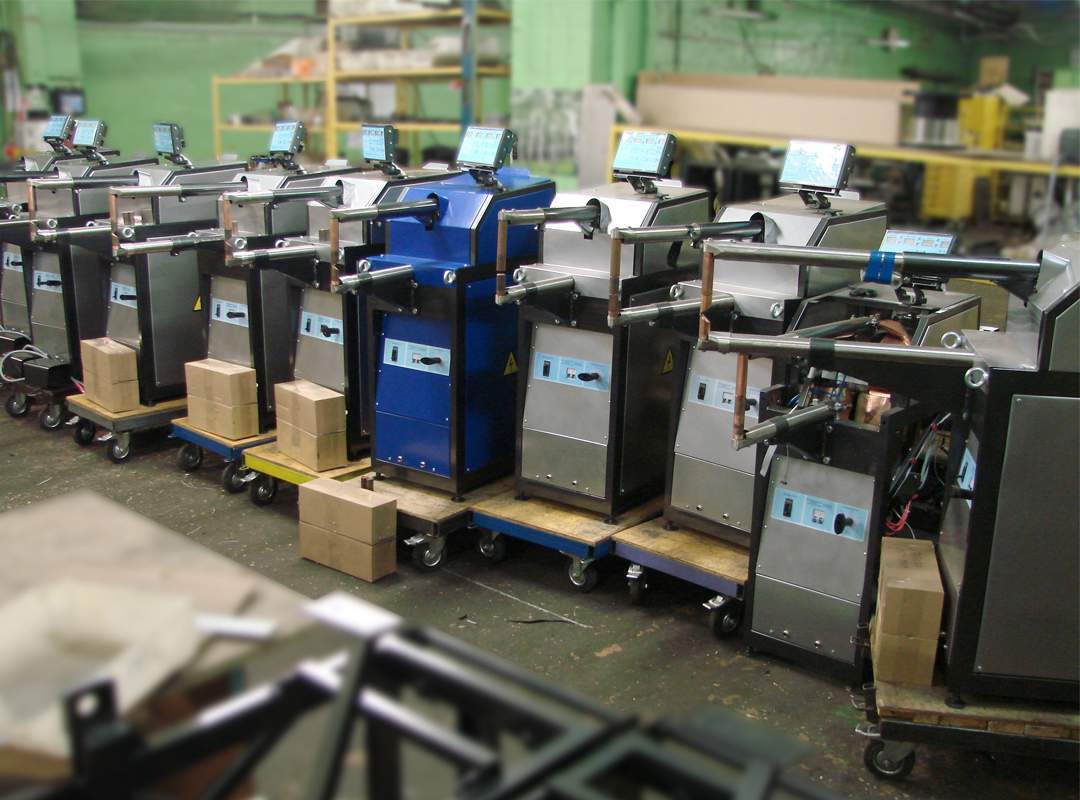

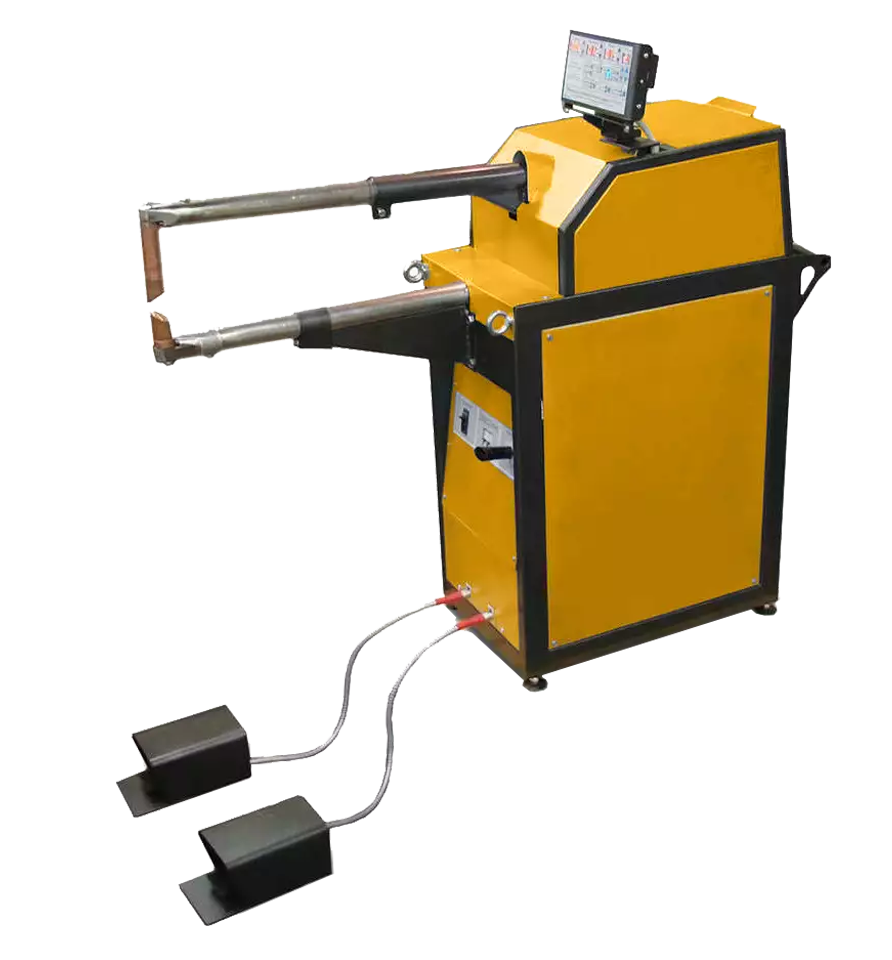

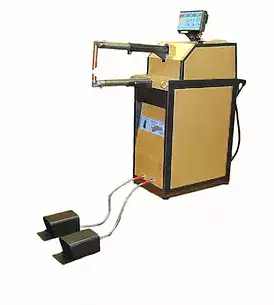

Радиальные машины контактной сварки:
Подробнее
Машины контактной точечной сварки с радиальным ходом верхнего электрода подключаются к сети 380 В, и при этом:
- не требуют сжатого воздуха;
- не требуют подвода и отвода воды или дополнительного блока охлаждения;
- достаточно мощные, 12-16 кА;
- имеют высокую производительность, до 300 сварок в минуту;
- особая конструкция плеч и электродов позволяет выполнять широкий спектр работ без применения специальных электродов;
- могут работать в одноимпульсном и многоимпульсных режимах сварки, благодаря простой в использовании и надёжной микропроцессорной системе управления, запоминающей 10 программ сварки;
- имеют относительно небольшие размеры: 1,08...1,23 х 0,43 х 1,26 м;
- весят 160 - 179 кг.
Благодаря этим особенностям данные машины контактной точечной сварки представляют интерес для широкого спектра производственных предприятий.Первоначально эта машина была разработана специально для малых предприятий – по заказам малых предприятий.Для этого она максимально приспособлена для работы не только в обустроенных цехах заводов, но и на арендных площадях:
- В небольших комнатах, расположенных на любых этажах зданий;
- В подвалах и гаражах;
- В помещениях, где может быть отрицательная температура;
- На улице, под навесом.
Достаточно протянуть к машине сеть 380 В, больше ей ничего не нужно.Данные машины по мощности и производительности не уступает машинам контактной сварки со сварочным током до 17 кА,предназначенным для промышленного производства больших заводов. В то же время машину могут поднять и погрузить на тележку 3 человека, а передвинуть ее на 1-2 метра можно и в одиночку. Также её можно поднимать любым грузоподъёмным устройством.
Машины контактной точечной сварки с электромагнитным приводом и автономным охлаждением, с радиальным ходом верхнего электрода

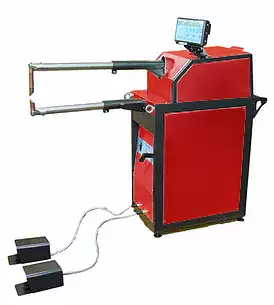

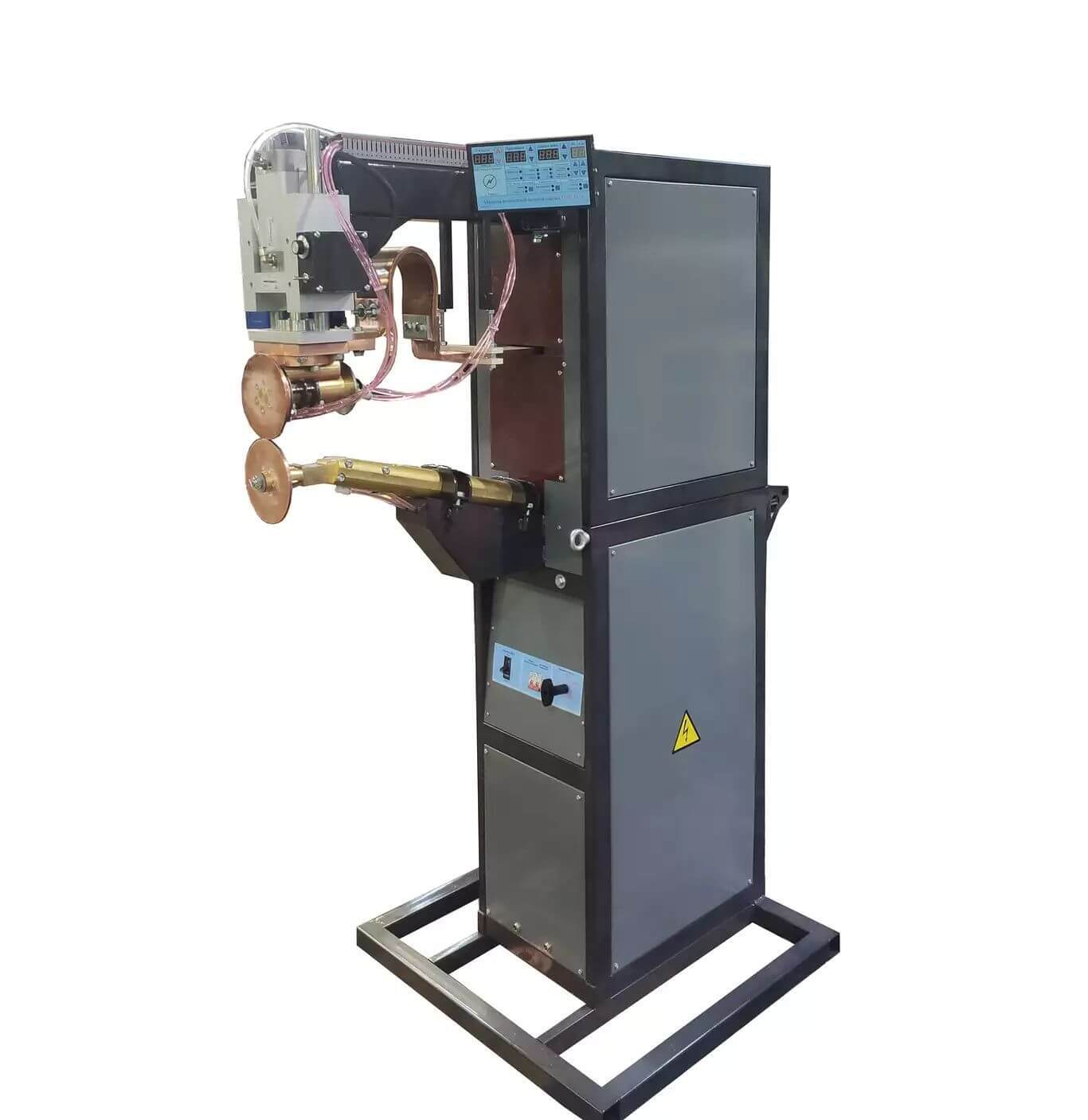

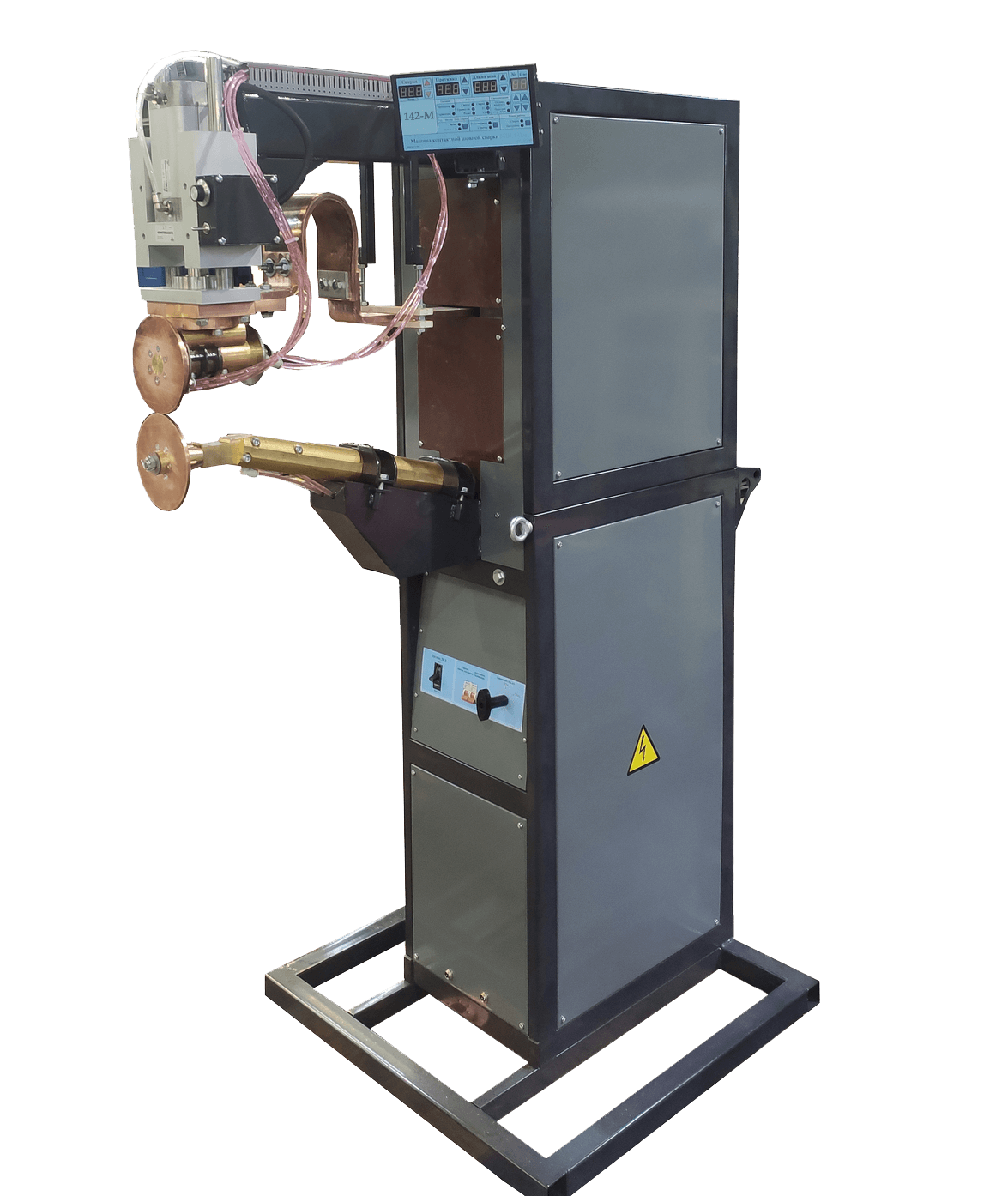

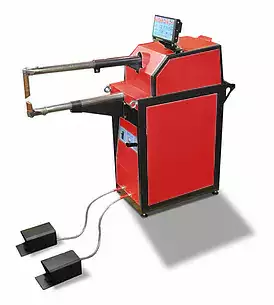

Радиальная сварка
модель 072НТ
Сварочный ток: 4 - 15 кА
Листовая сталь (оптимальные режимы сварки):
от 0.2+0.2 до 1.5 + 1.5 мм
Листовая сталь (мягкий, многоимпульсный режимы):
3 + 3
Сварок в минуту:
150
Сварочный ток: 4-15 кА
Радиальная сварка
модель 12-450
Вылет - 450 мм
Листовая сталь (мягкий, многоимпульсный режимы):
3 + 3
Проволока, арматура (мягкий, многоимпульсный режимы):
10 + 10
Алюминий и его сплавы:
1 + 1
Сварочный ток: 4.5-12 кА
Радиальная сварка
модель 12-500
Вылет - 500 мм
Листовая сталь (мягкий, многоимпульсный режимы):
3 + 3
Проволока, арматура (мягкий, многоимпульсный режимы):
10 + 10
Алюминий и его сплавы:
1 + 1
Сварочный ток: 4.5-12 кА
Радиальная сварка
модель 12-600
Вылет - 600 мм
Листовая сталь (мягкий, многоимпульсный режимы):
3 + 3
Проволока, арматура (мягкий, многоимпульсный режимы):
10 + 10
Алюминий и его сплавы:
1 + 1
Сварочный ток: 4.5-12 кА
Радиальная сварка
модель 14-700
Вылет - 700 мм
Листовая сталь (мягкий, многоимпульсный режимы):
3 + 3
Проволока, арматура (мягкий, многоимпульсный режимы):
10 + 10
Алюминий и его сплавы:
1.2+1.2
Сварочный ток: 5.6-14 кА
Радиальная сварка
модель 15-600
Вылет - 600 мм
Листовая сталь (мягкий, многоимпульсный режимы):
4 + 4
Проволока, арматура (мягкий, многоимпульсный режимы):
12 + 12
Алюминий и его сплавы:
1.2 + 1.2
Сварочный ток: 6-15 кА
Радиальная сварка
модель 16-450
Вылет - 450 мм
Листовая сталь (мягкий, многоимпульсный режимы):
4 + 4
Проволока, арматура (мягкий, многоимпульсный режимы):
12 + 12
Алюминий и его сплавы:
1.2+1.2
Сварочный ток: 6-16 кА
Радиальная сварка
модель 16-500
Вылет - 500 мм
Листовая сталь (мягкий, многоимпульсный режимы):
4 + 4
Проволока, арматура (мягкий, многоимпульсный режимы):
12 + 12
Алюминий и его сплавы:
1.2 + 1.2
Сварочный ток: 6-16 кА
Радиальная сварка
модель 16173-500
Вылет - 500 мм
Листовая сталь (мягкий, многоимпульсный режимы):
4 + 4
Проволока, арматура (мягкий, многоимпульсный режимы):
10 + 10
Алюминий и его сплавы:
1.2 + 1.2
Сварочный ток: 12 кА
Машины контактной точечной сварки с пневматическим приводом и автономным охлаждением, с радиальным ходом верхнего электрода
Радиальная сварка
модель 14-2-750-спец
Вылет - 750 мм
Листовая сталь (мягкий, многоимпульсный режимы):
4 + 4
Проволока, арматура (мягкий, многоимпульсный режимы):
12 + 12
Алюминий и его сплавы:
1.2+1.2
Сварочный ток: 5.6-14 кА
Радиальная сварка
модель 15-2-600
Вылет - 600 мм
Листовая сталь (мягкий, многоимпульсный режимы):
4 + 4
Проволока, арматура (мягкий, многоимпульсный режимы):
12 + 12
Алюминий и его сплавы:
1.2 + 1.2
Сварочный ток: 6-15 кА
Радиальная сварка
модель 16-2-500
Вылет - 500 мм
Листовая сталь (мягкий, многоимпульсный режимы):
5 + 5
Проволока, арматура (мягкий, многоимпульсный режимы):
12 + 12
Алюминий и его сплавы:
до 1.2+1.2
Сварочный ток: 6-16 кА
Радиальная сварка
модель 172-650
Вылет - 650 мм
Листовая сталь (мягкий, многоимпульсный режимы):
3 + 3
Проволока, арматура (мягкий, многоимпульсный режимы):
10 + 10
Алюминий и его сплавы:
1.0 + 1.0
Сварочный ток: 5.6-14 кА
Машины контактной точечной сварки с ЭМ-приводом и автономным охлаждением, с радиальным ходом верхнего электрода специального назначения
Радиальная сварка
модель 12-3-500-спец
Вылет - 500 мм
Листовая сталь (мягкий, многоимпульсный режимы):
3 + 3
Проволока, арматура (мягкий, многоимпульсный режимы):
10 + 10
Алюминий и его сплавы:
1 + 1
Сварочный ток: 4.5-12 кА
Радиальная сварка
модель 14-3-750-спец
Вылет - 750 мм
Листовая сталь (мягкий, многоимпульсный режимы):
3 + 3
Проволока, арматура (мягкий, многоимпульсный режимы):
10 + 10
Алюминий и его сплавы:
до 1.2+1.2
Сварочный ток: 5.6-14 кА
Радиальная сварка
модель 14-3-750-М
Вылет - 750 мм
Листовая сталь (мягкий, многоимпульсный режимы):
3 + 3
Проволока, арматура (мягкий, многоимпульсный режимы):
10 + 10
Алюминий и его сплавы:
до 1.2+1.2
Сварочный ток: 5.6-14 кА

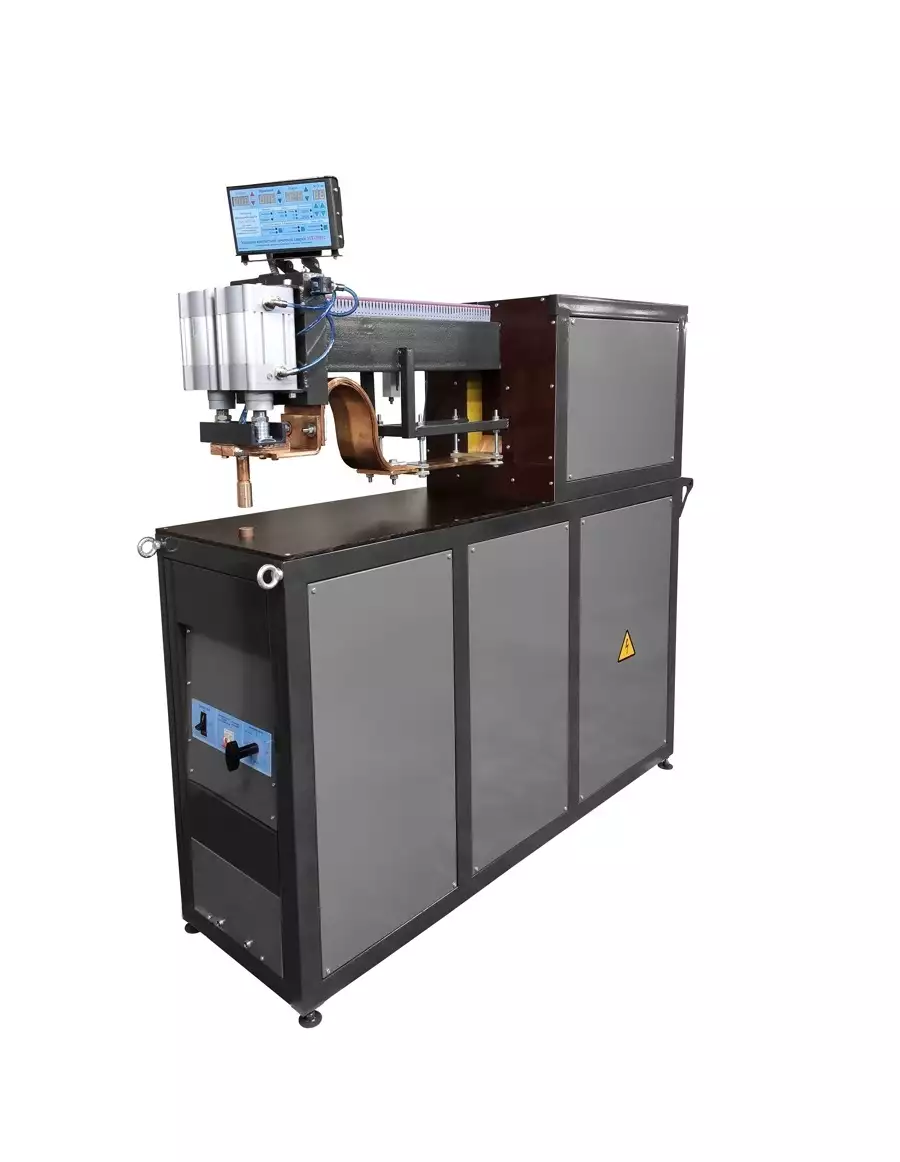

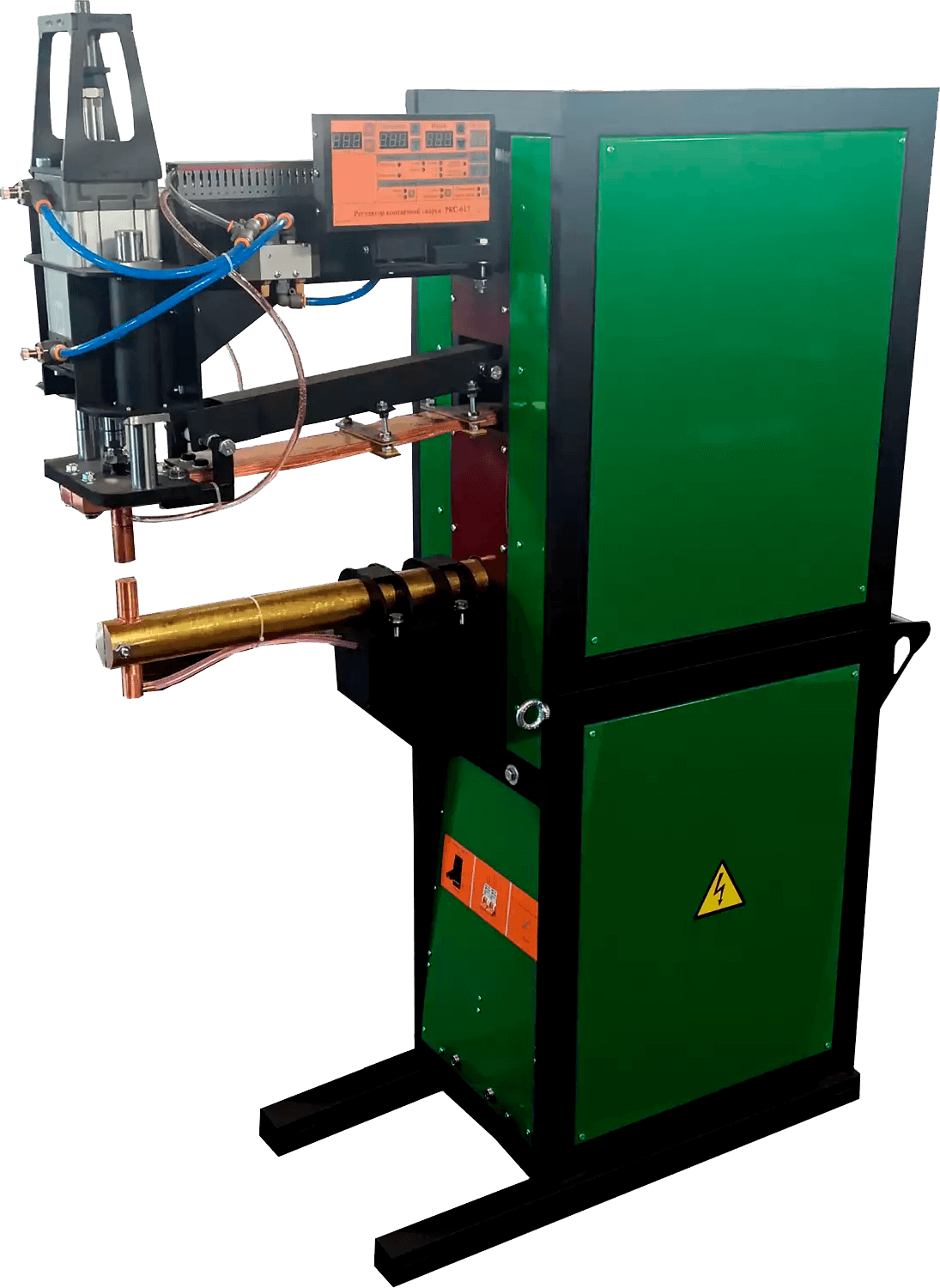

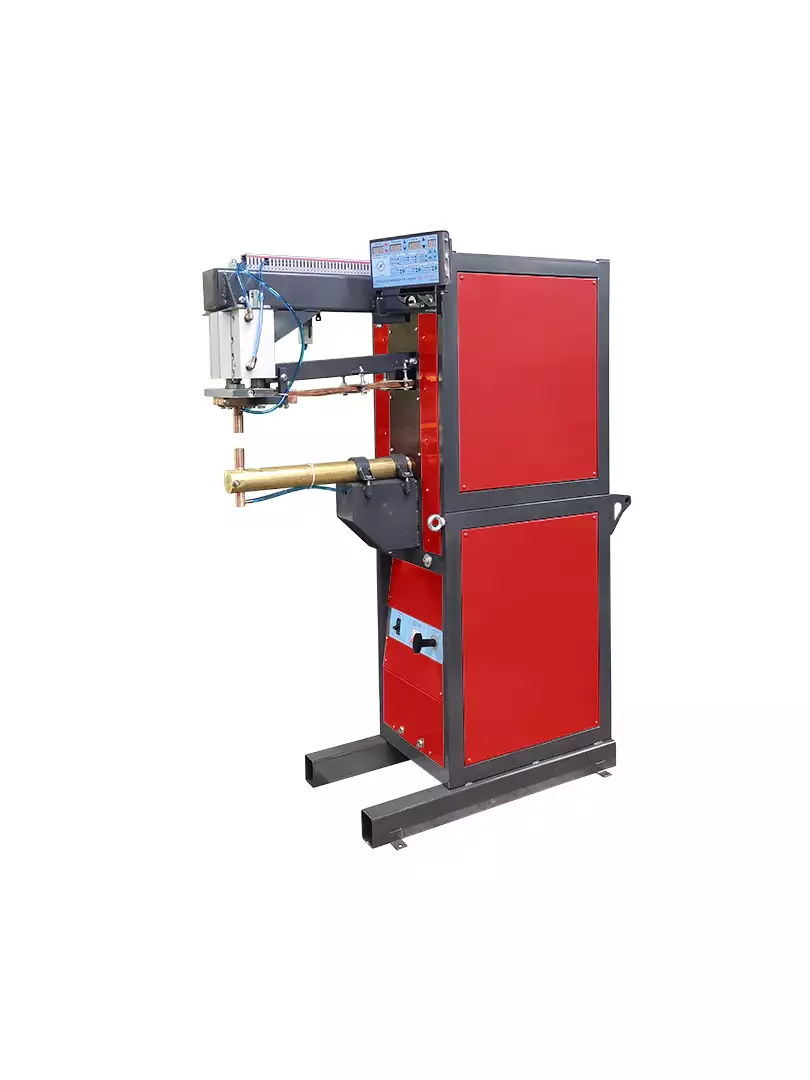

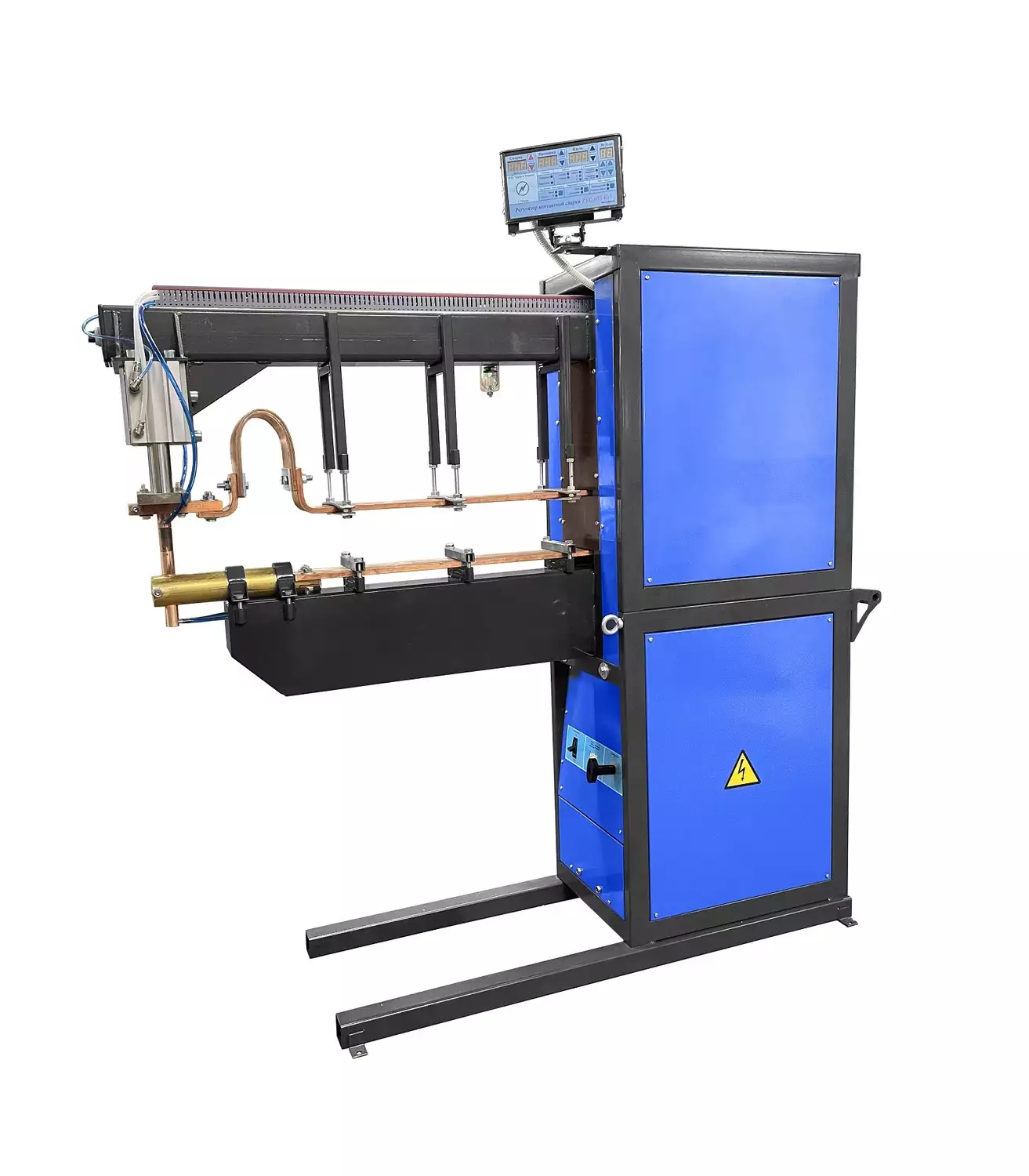

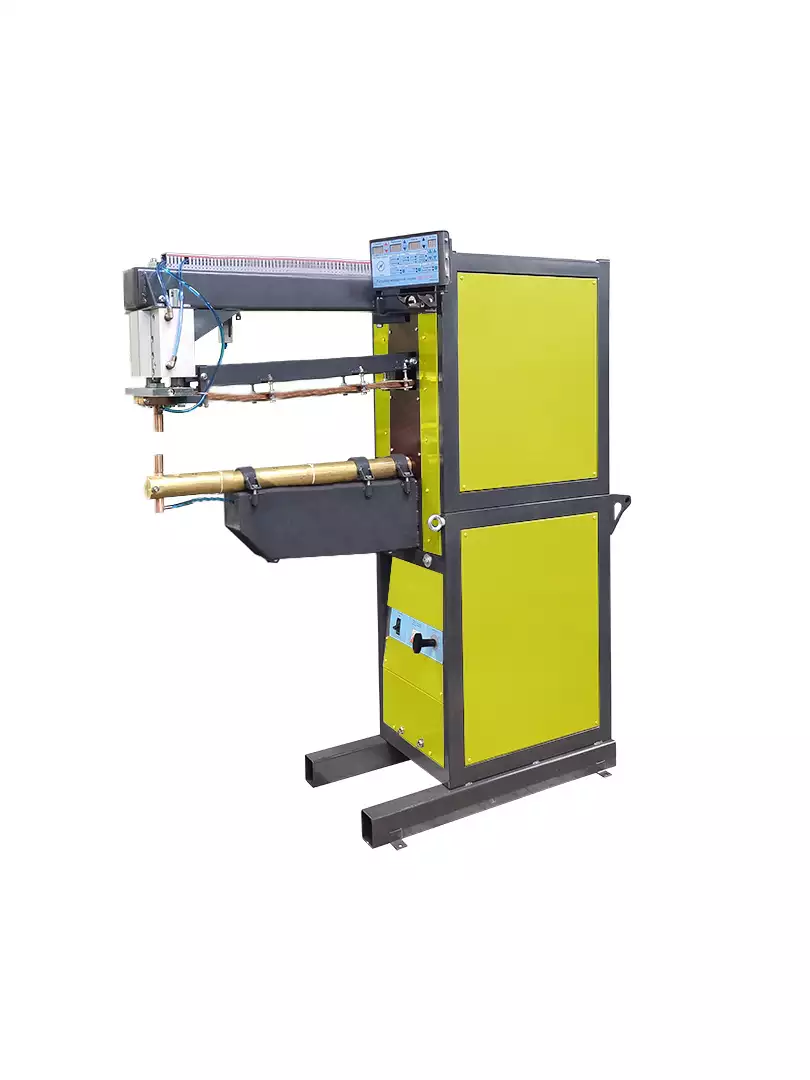

Линейные машины контактной сварки:
Машины контактной точечной сварки с пневматическим приводом и автономным охлаждением, с линейным ходом верхнего электрода
(возможно оснащение электромагнитным приводом)

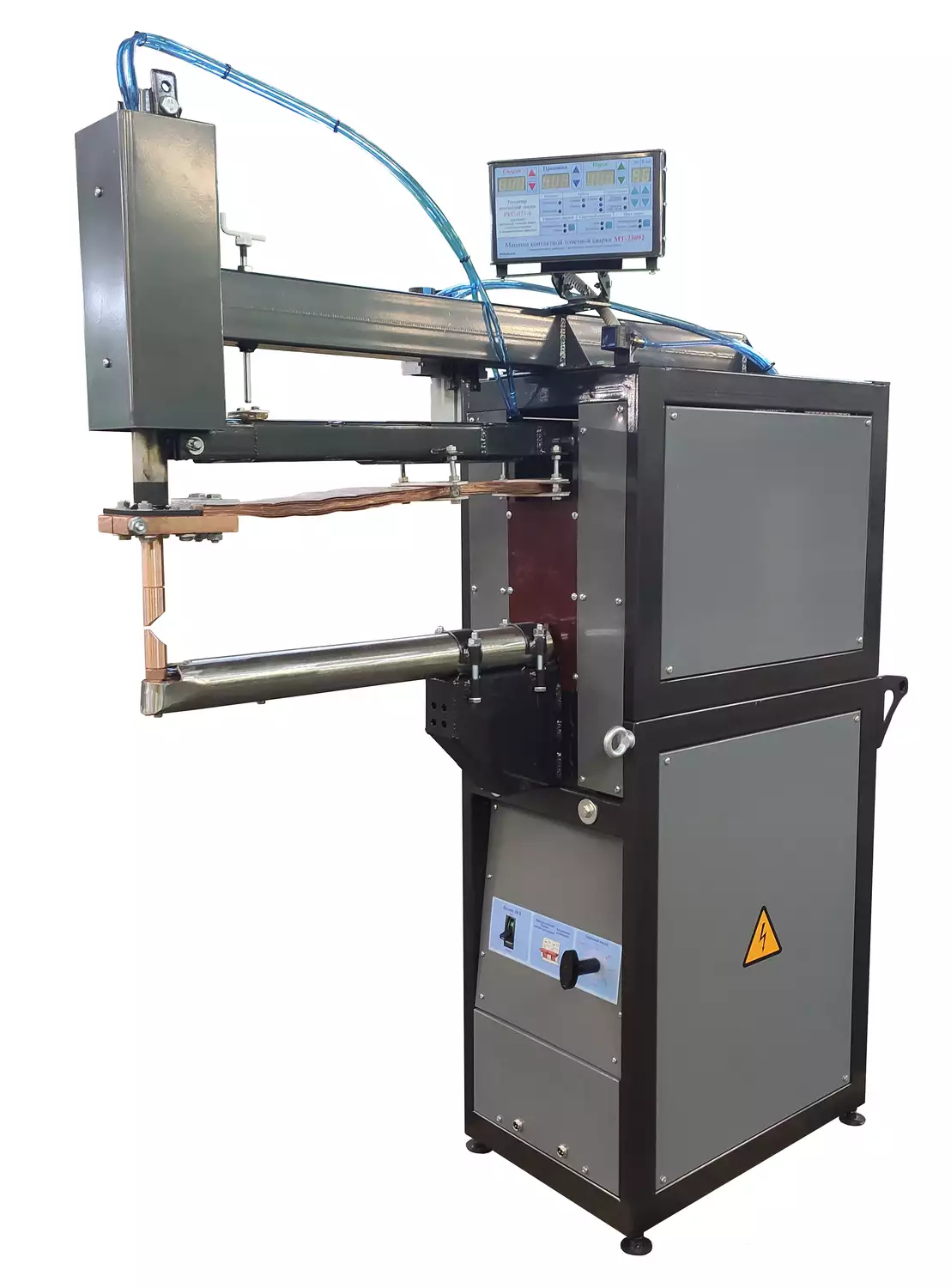

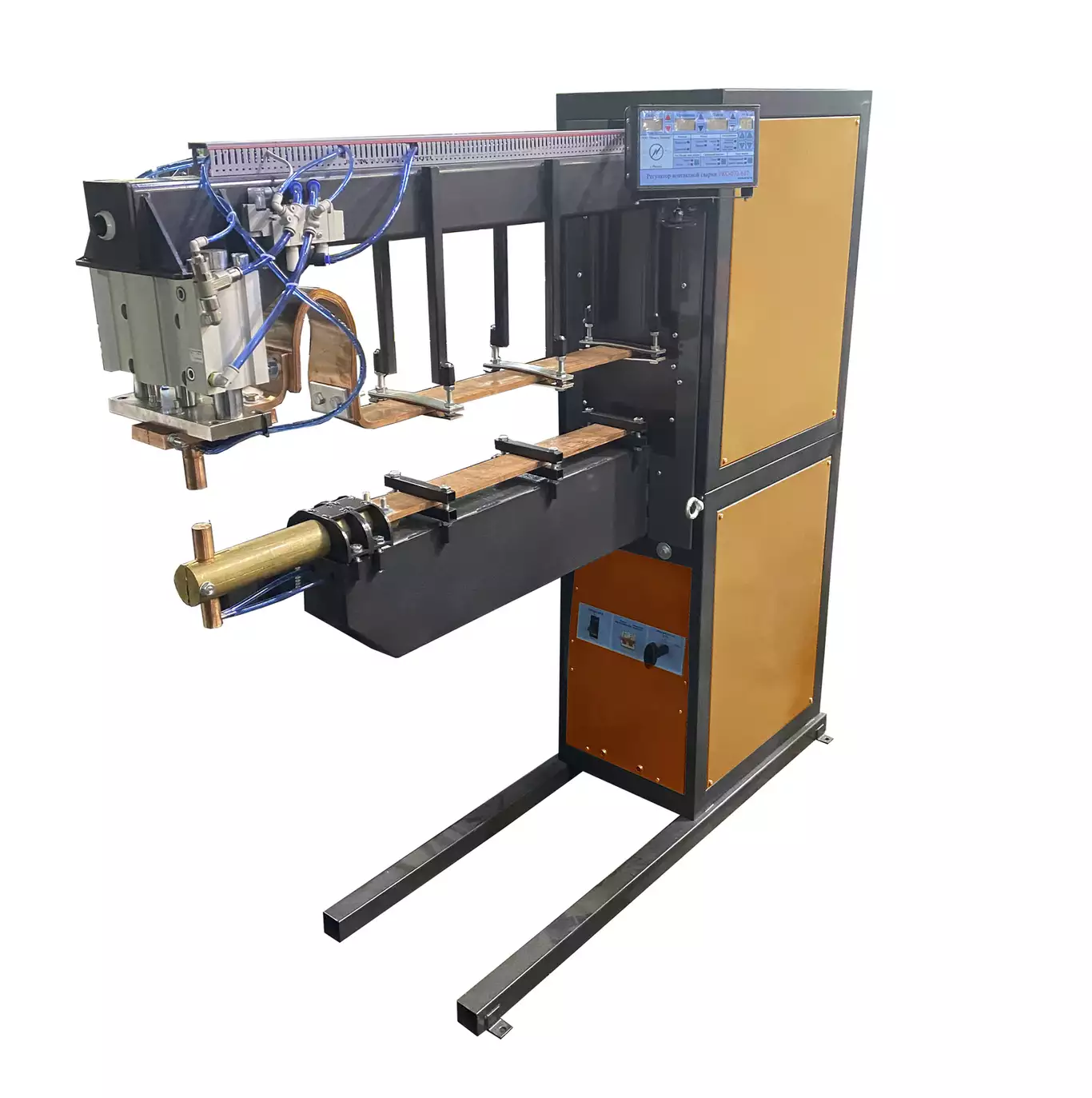

Линейная сварка
модель 22-1200
Вылет - 1200 мм
Листовая сталь (мягкий, многоимпульсный режимы):
5 + 5
Проволока, арматура (мягкий, многоимпульсный режимы):
16 + 16
Листовой алюминий и его сплавы:
1.8 + 1.8
Сварочный ток: 8-22 кА

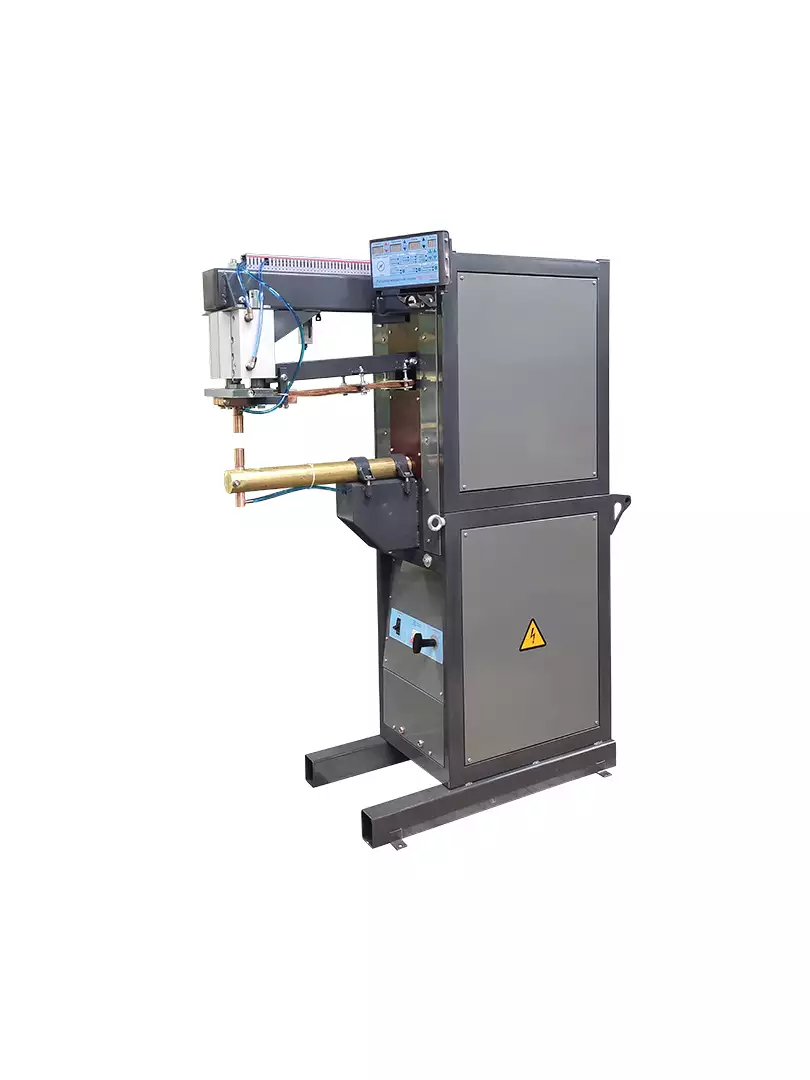

Линейная сварка
модель 27-192-750
Вылет - 750 мм
Листовая сталь (мягкий, многоимпульсный режимы):
6 + 6
Проволока, арматура (мягкий, многоимпульсный режимы):
20 + 20
Алюминий и его сплавы:
3 + 3
Сварочный ток: 10-27 кА

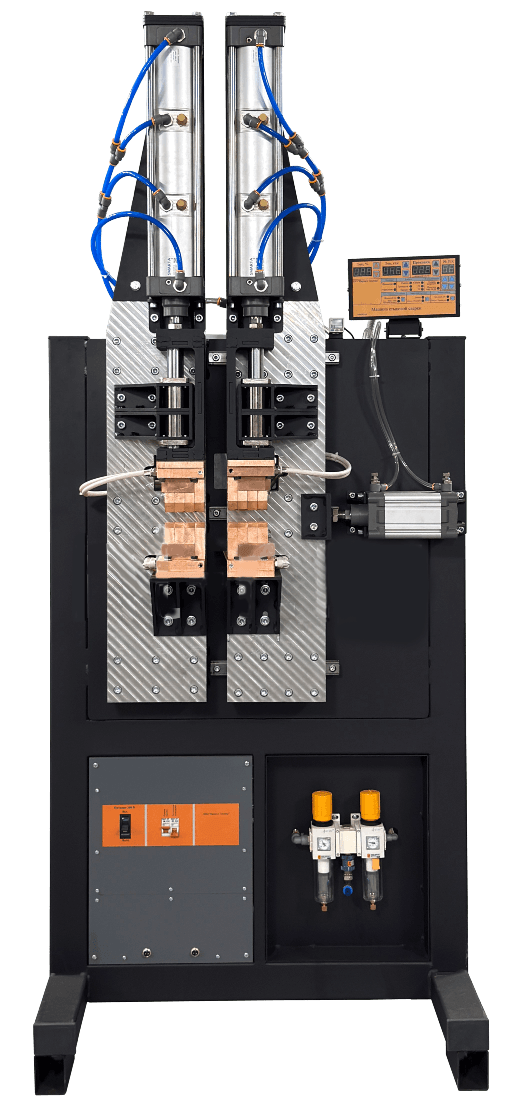

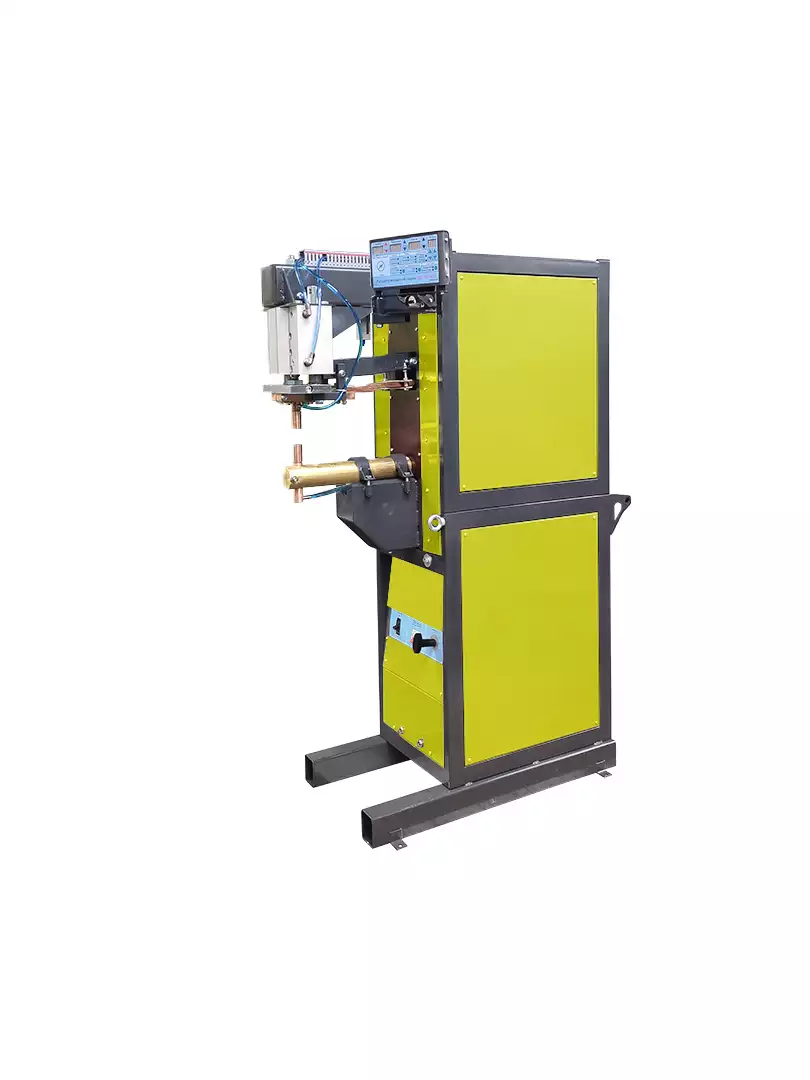

Линейная сварка
модель 092-2-Т
Вылет - 130-350 мм
Проволока, арматура (оптимальные режимы сварки):
10 + 10
Проволока, арматура (мягкий, многоимпульсный режимы):
12 + 12
Сварочный ток: 11-27 кА
Линейная сварка
модель 1100
Вылет - 1000 мм
Проволока, арматура (оптимальные режимы сварки):
12 + 12
Проволока, арматура (мягкий, многоимпульсный режимы):
16 + 16
Сварочный ток: 12-32 кА
Линейная сварка
модель 18-192-900
Вылет - 900 мм
Листовая сталь (мягкий, многоимпульсный режимы):
4+ 4
Проволока, арматура (мягкий, многоимпульсный режимы):
12 + 12
Алюминий и его сплавы:
1.2+1.2
Сварочный ток: 1-18 кА
Линейная сварка
модель 20-192-1000
Вылет - 1000 мм
Листовая сталь (мягкий, многоимпульсный режимы):
до 5 мм
Проволока, арматура (мягкий, многоимпульсный режимы):
до 16 мм
Алюминий и его сплавы:
0.2-1.5 мм
Сварочный ток: 1-20 кА
Линейная сварка
модель 19-192-750
Вылет - 750 мм
Листовая сталь:
до 4+ 4
Проволока, арматура:
до 14 + 14
Алюминий и его сплавы:
до 1.2+1.2
Сварочный ток: 1-19 кА
Линейная сварка
модель 20-192-500
Вылет - 500 мм
Листовая сталь:
до 4+ 4
Проволока, арматура:
до 14 + 14
Алюминий и его сплавы:
до 1.2+1.2
Сварочный ток: 1-20 кА
Линейная сварка
модель 21-192-750
Вылет - 750 мм
Листовая сталь:
до 5+ 5
Проволока, арматура:
до 14 + 14
Алюминий и его сплавы:
до 2+2
Сварочный ток: 4-21 кА
Линейная сварка
модель 23-092-500
Вылет - 500 мм
Листовая сталь (оптимальные режимы сварки):
4 + 4
Проволока, арматура (оптимальные режимы сварки):
12 + 12
Алюминий и его сплавы:
1.8+1.8
Сварочный ток: 9-23 кА
Линейная сварка
модель 23-192-500
Вылет - 500 мм
Листовая сталь
6 + 6
Проволока, арматура:
18 +18
Алюминий и его сплавы:
1.8 + 1.8
Сварочный ток: 9-23 кА
Линейная сварка
модель 25-192-500
Вылет - 500 мм
Листовая сталь
до 6 + 6
Проволока, арматура:
до 20 + 20 мм
Алюминий и его сплавы:
до 2 + 2
Сварочный ток: 1-25 кА
Линейная сварка
модель 27-192-500
Вылет - 500 мм
Листовая сталь
до 6 + 6
Проволока, арматура:
до 18 + 18
Алюминий и его сплавы:
до 1.8 + 1.8
Сварочный ток: 5-27 кА
Линейная сварка
модель 26-092-350
Вылет - 350 мм
Листовая сталь (оптимальные режимы сварки):
4+4
Листовая сталь (мягкий, многоимпульсный режимы):
6 + 6
Проволока, арматура (оптимальные режимы сварки):
Сварочный ток: 9-26 кА
14 + 14
Линейная сварка
модель 26-192-350
Вылет - 350 мм
Листовая сталь
до 6 + 6
Проволока, арматура:
до 18 + 18
Алюминий и его сплавы:
до 1.8 + 1.8
Сварочный ток: 1-26 кА
Линейная сварка
модель 32-192-350
Толщина свариваемых деталей:
Арматура: до 22+22 мм
Листовая сталь: до 6+6(8+4)
Вылет: 350 мм
Линейная сварка
модель 25
Толщина свариваемых деталей:
Арматура: до 12+12 мм
Сварочный ток: 14-25 кА
Линейная сварка
модель 30-192-500
Толщина свариваемых деталей:
Арматура: до 22+22 мм
Листовая сталь: до 6+6(8+4)
Вылет: 500 мм

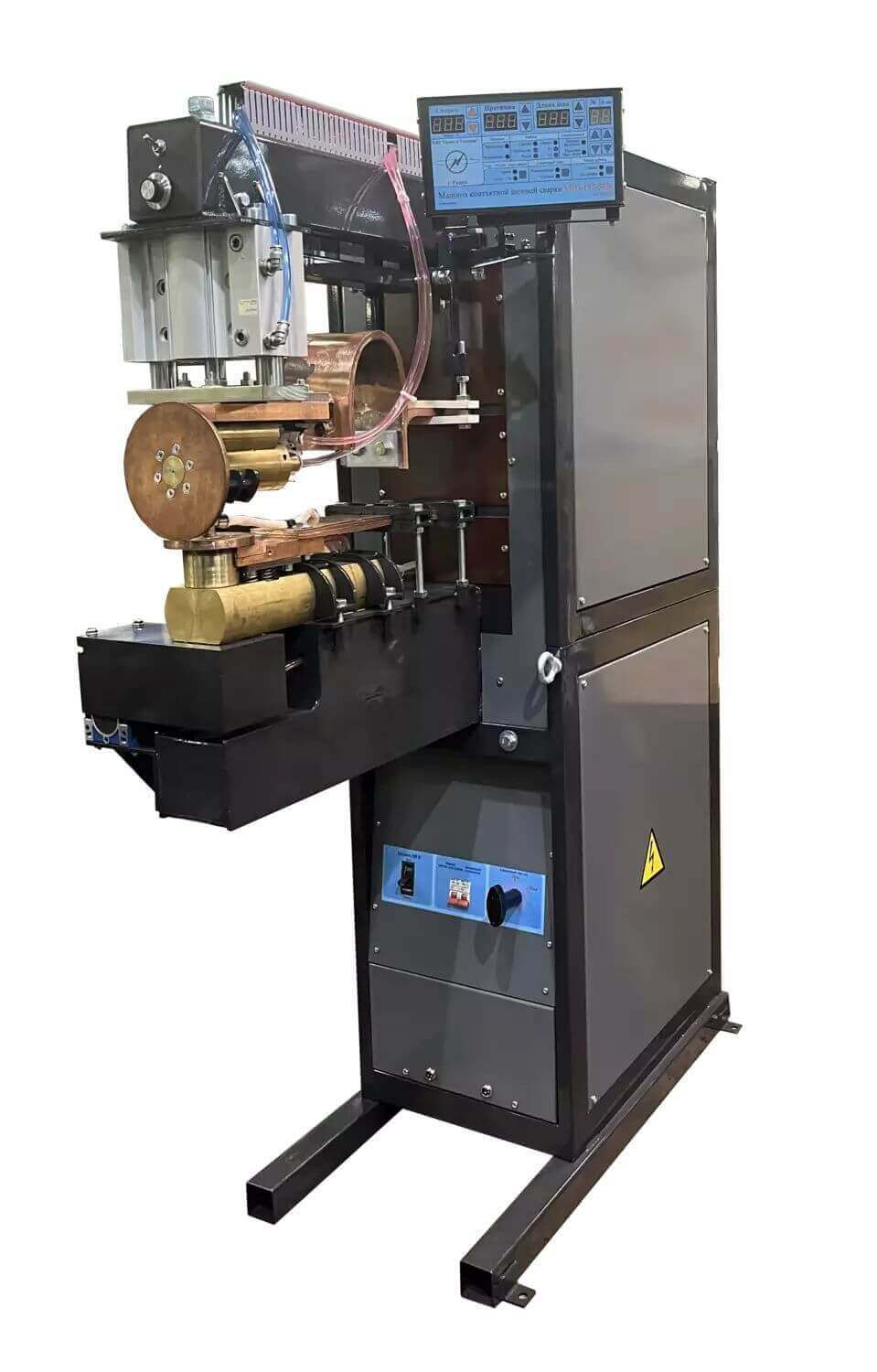

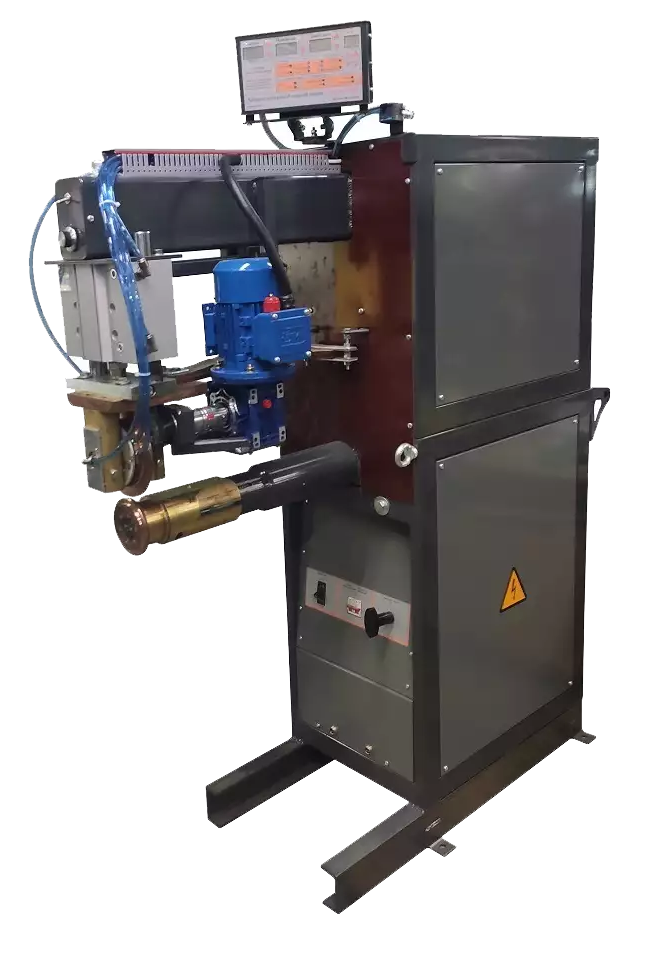

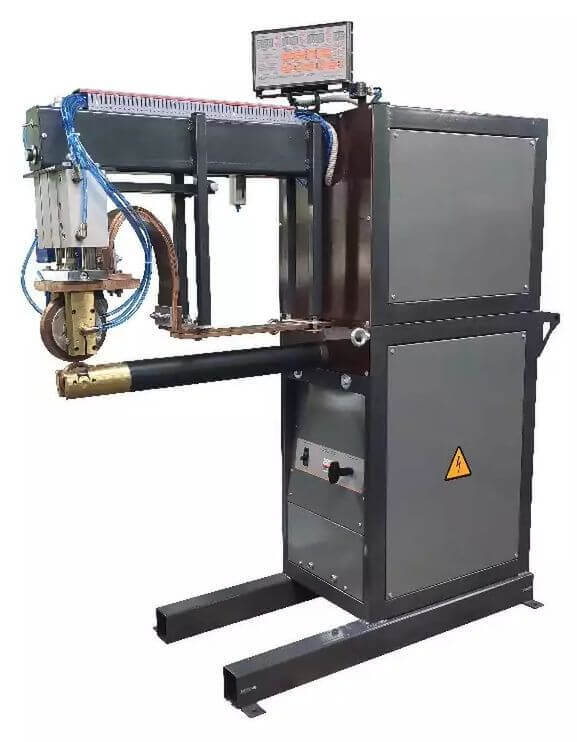

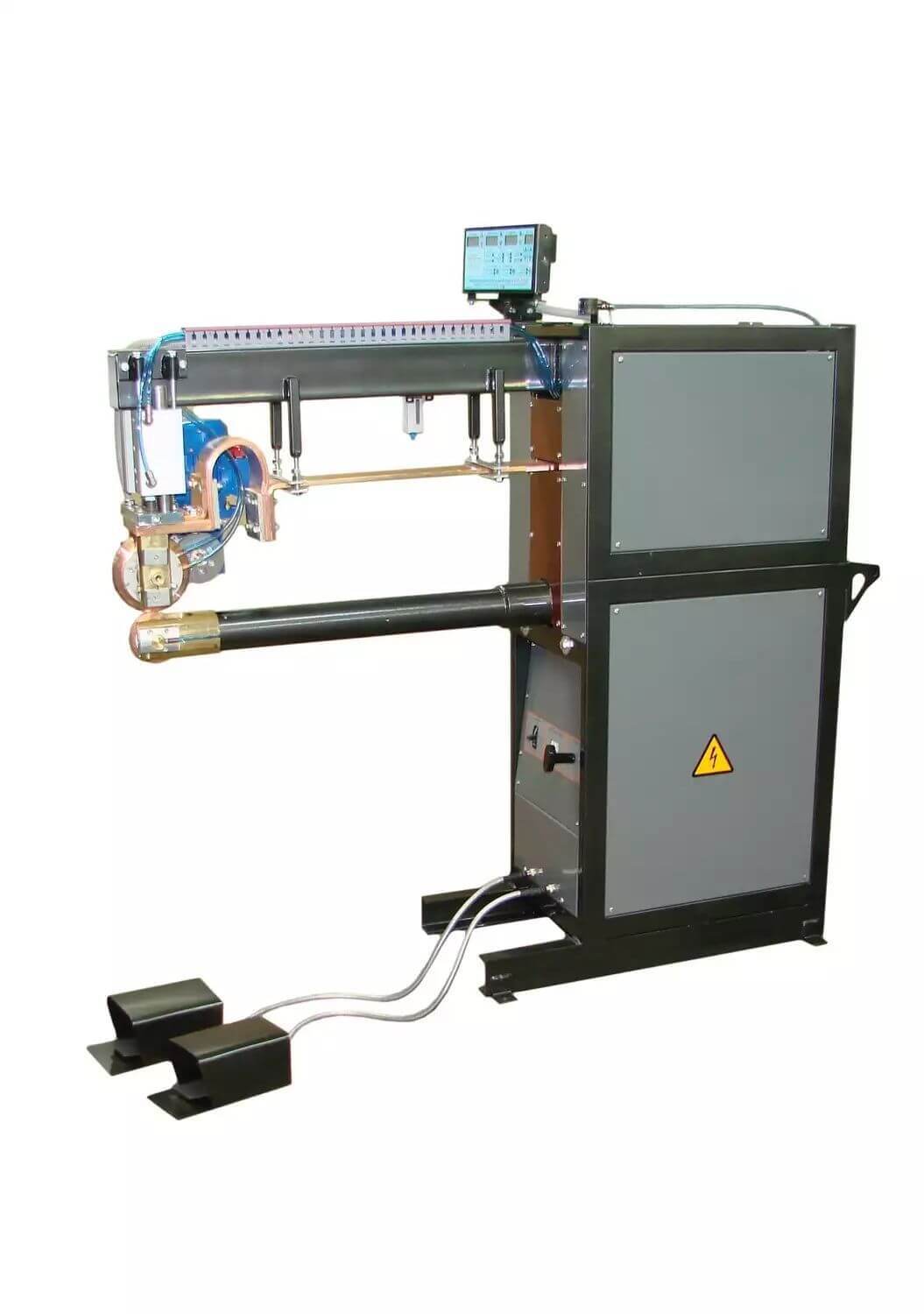

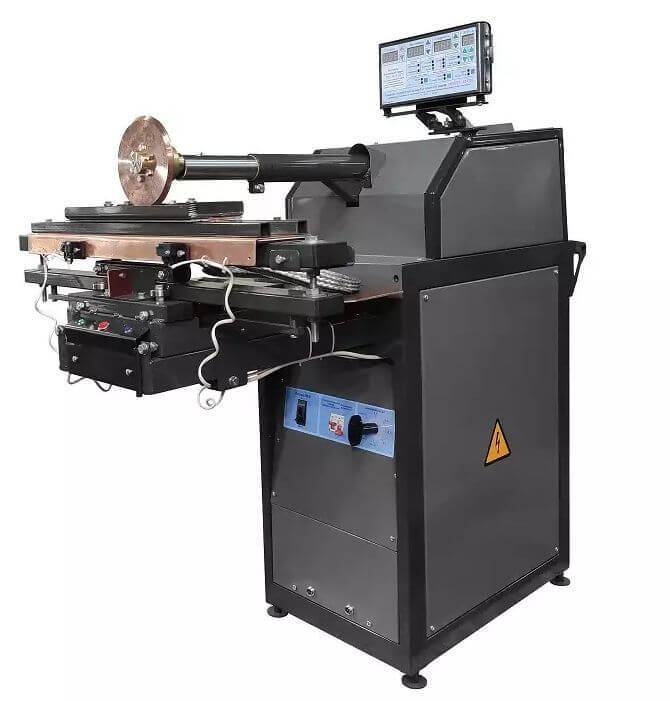

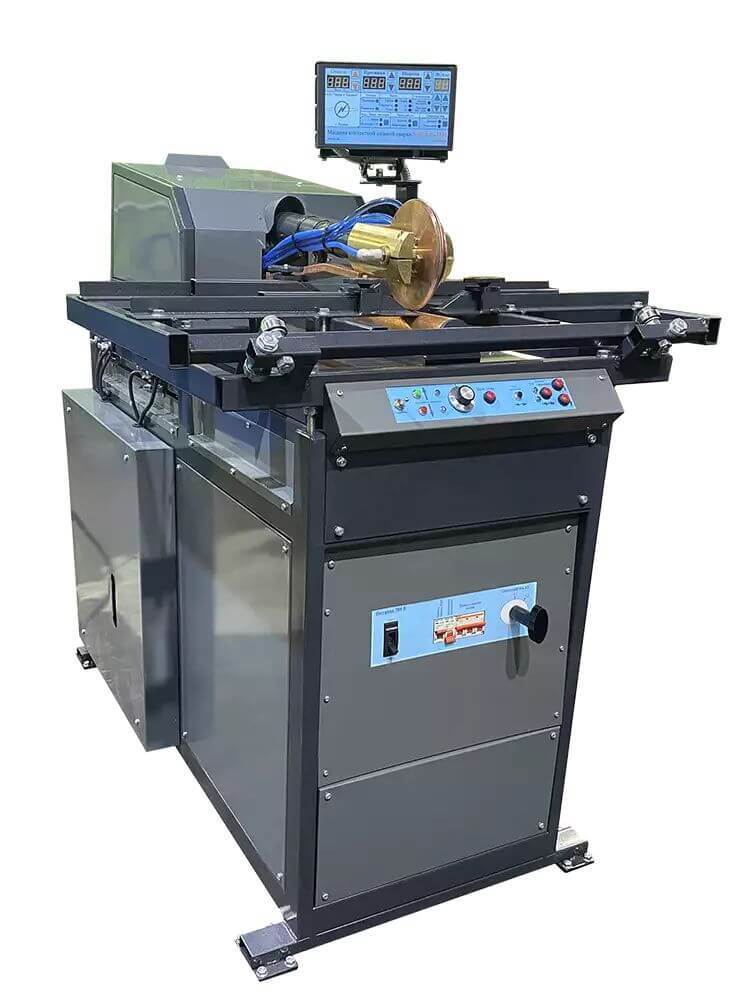

Машины шовной (роликовой) сварки:
Машины шовной сварки с автономных охлаждением
Шовная сварка
модель 142-НТу
Вылет - 1000 мм
Листовая сталь
1.5 + 1.5
Максимальная скорость сварки
м/мин: 5
Сварочный ток: 2-14 кА
Шовная сварка
модель 142-1000
Вылет - 1000 мм
Листовая сталь
1.5 + 1.5
Оцинкованная сталь
1 + 1
Максимальная скорость сварки
м/мин: 5
Сварочный ток: 2-12 кА
Шовная сварка
модель 142-И
Вылет - 500 мм
Листовая сталь
от 0.2 + 0.2 до 1.5 + 1.5 мм
Оцинкованная сталь
до 1 + 1 мм
Максимальная скорость сварки
м/мин: 4
Сварочный ток: 4-14 кА
Шовная сварка
модель 142-Спец
Вылет - 500 мм
Листовая сталь
1.5 + 1.5
Оцинкованная сталь
1 + 1
Максимальная скорость сварки
м/мин: 4.5
Сварочный ток: 10-14 кА
Шовная сварка
модель 142-М
Вылет - 500 мм
Листовая сталь
1.5 + 1.5
Оцинкованная сталь
1 + 1
Максимальная скорость сварки
м/мин: 4.5
Сварочный ток: 10-14 кА
Шовная сварка
модель РДС
Ход сварочного модуля, мм -
до 750 мм
Листовая сталь
0.1+0.1 до 1.5+1.5
Оцинкованная сталь
0.3 + 0.3 до 1.2+1.2
Максимальная скорость сварки
м/мин: 4
Сварочный ток: 1-12 кА
Шовная сварка
модель 12-173-П
Вылет - 450 мм
Листовая сталь
0.8+0.8 / 1.2 + 1.2
Оцинкованная сталь
0,5 + 0,5 / 0.8 + 0.8
Максимальная скорость сварки
м/мин: 5
Сварочный ток: 2-12 кА
Шовная сварка
модель 142-П
Вылет - 500 мм
Листовая сталь
1.5 + 1.5
Оцинкованная сталь
1 + 1
Максимальная скорость сварки
м/мин: 4.5
Сварочный ток: 2-14 кА
Шовная сварка
модель МШНТ-Спец
(сварка фильтров)

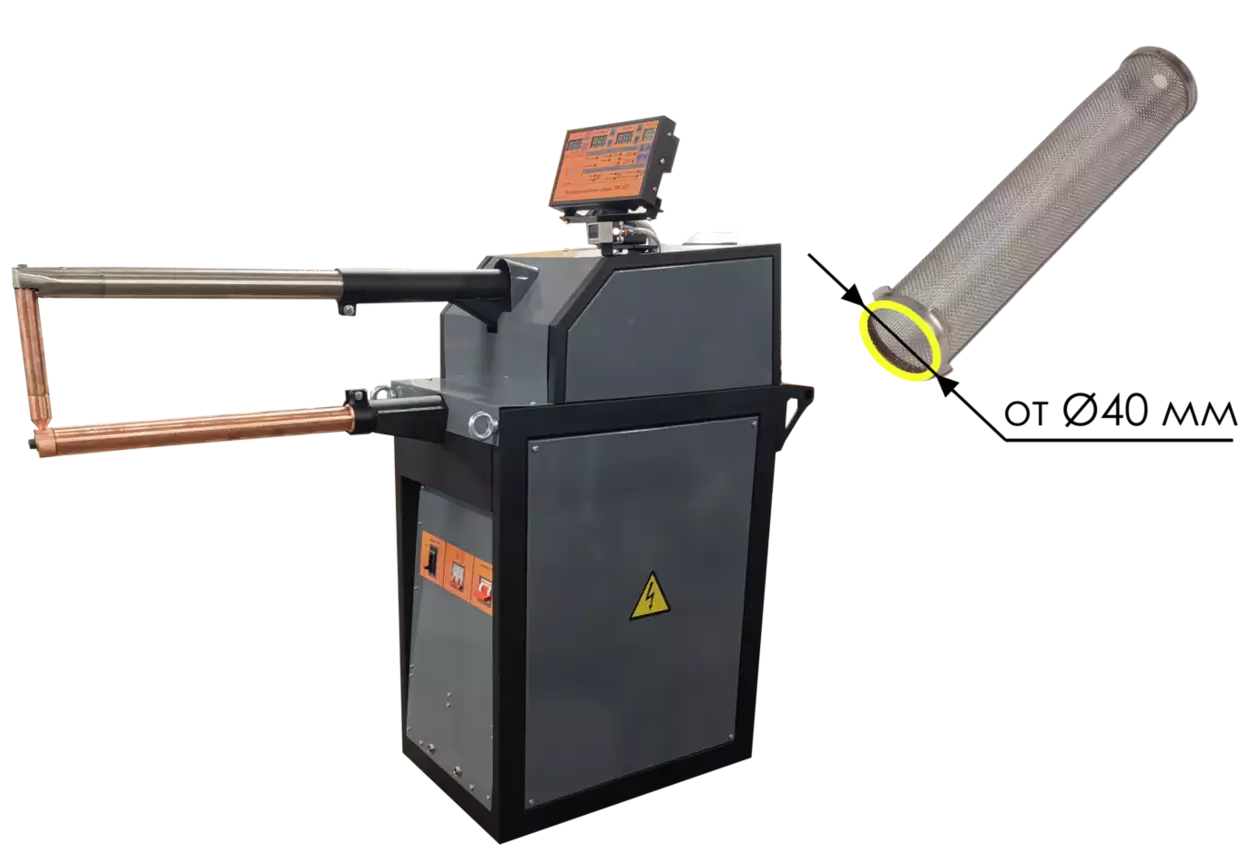

Предназначена для сварки изделий малого диаметра (в основном для сварки фильтров). Сварка происходит в автоматическом режиме.
Станок укомплектован источником постоянного тока.Диапазон свариваемых толщин 0.2-3 мм.
Идеальный сварочный шов на выходе.
Сварка постоянным (выпрямленным) током:
Данные машины предназначены для контактной сварки постоянным (выпрямленным) током металлических конструкций и изделий ответственного назначения. Обеспечивают равномерную нагрузку на сеть по 3 фазам, простые, надёжные и удобные в эксплуатации. Способны выполнять большой спектр задач.

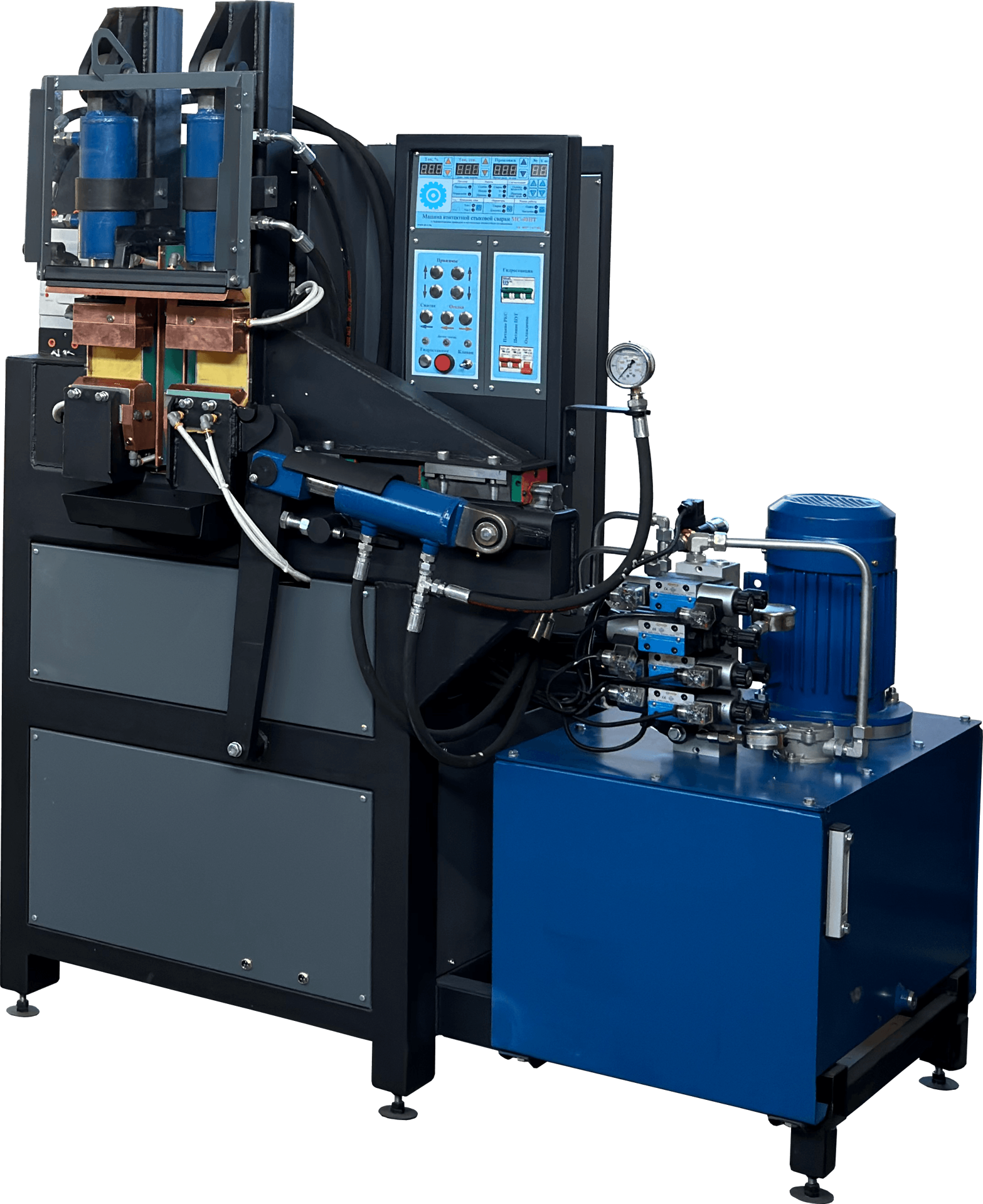

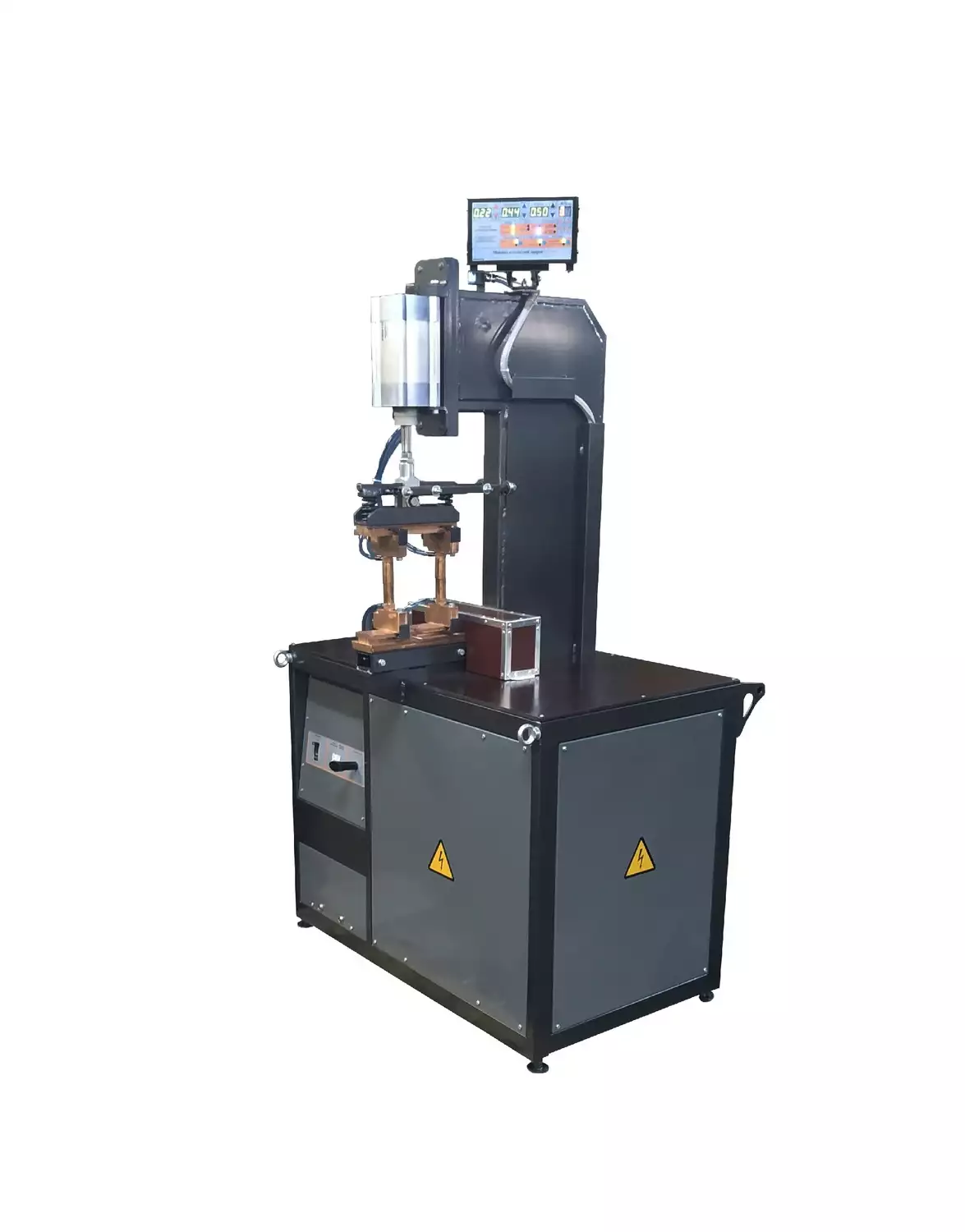

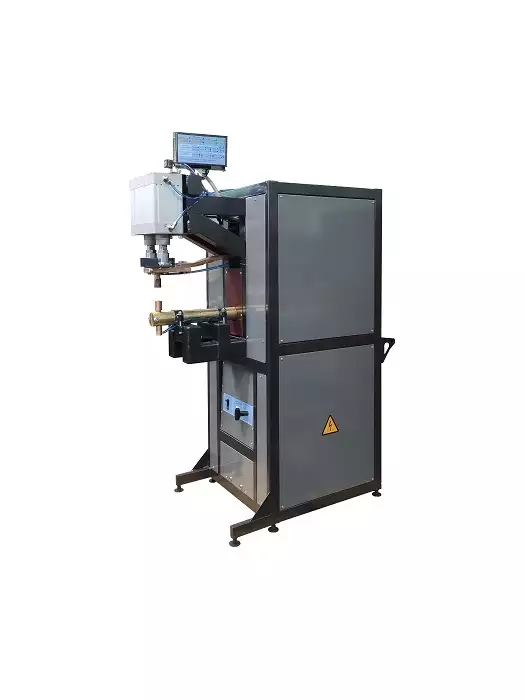

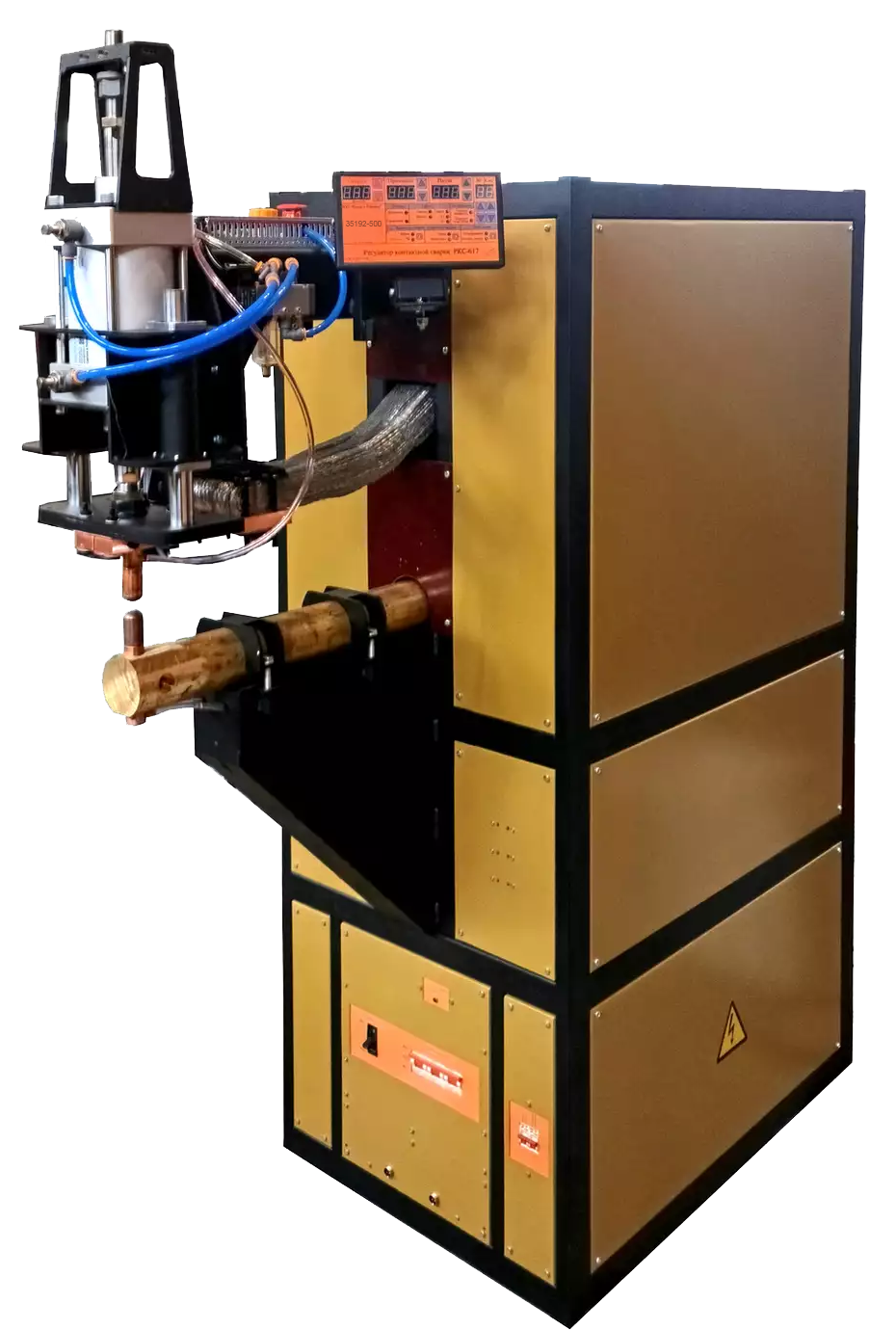

Контактная сварка постоянным током

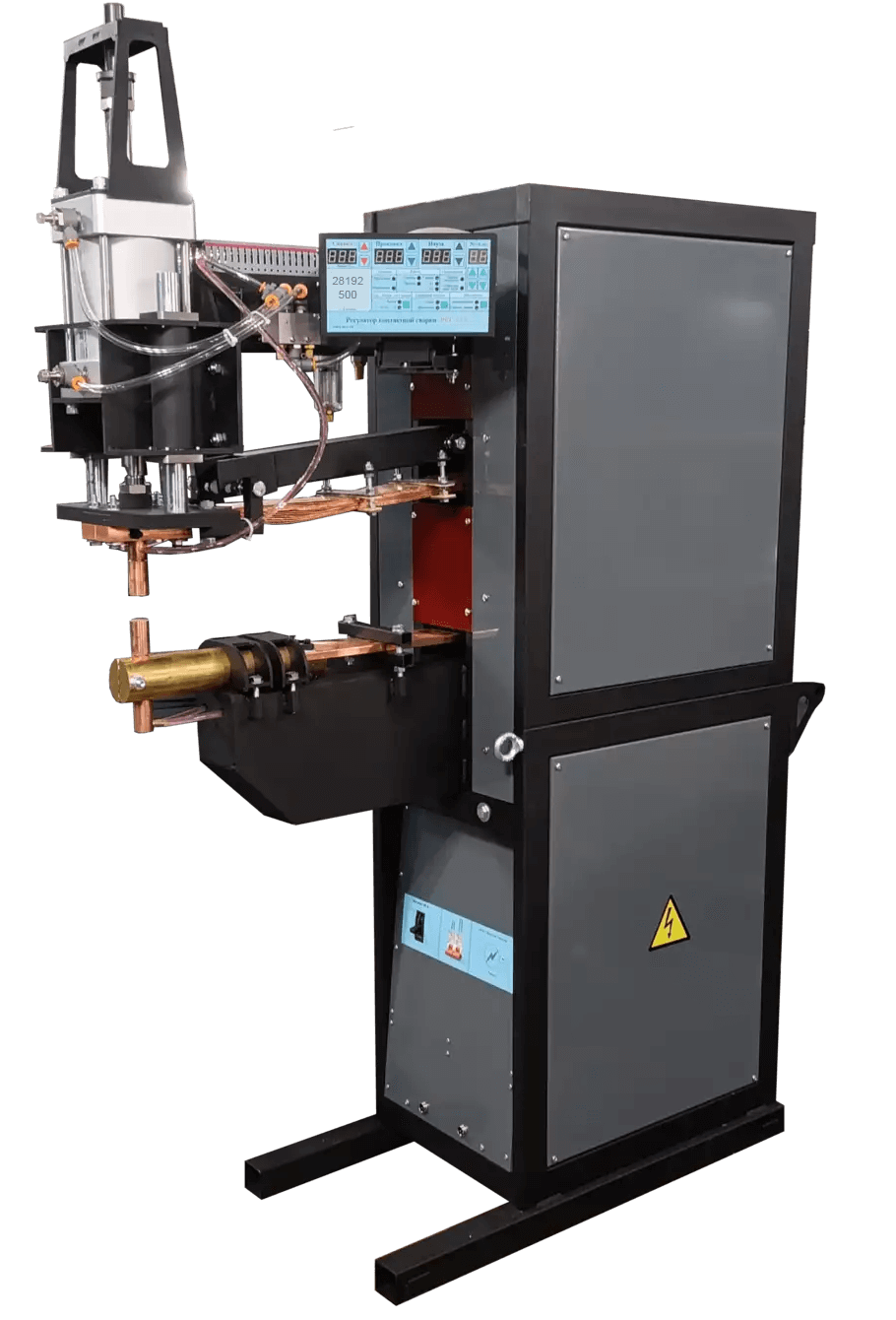

Модель 35192-500
Способны сваривать низколегированные и нержавеющие стали, алюминий, латунь, титан и медь. Возможность изготовить данное оборудование с различными вылетами (от 300 до 1000 мм) и конфигурацией электродов, делает эту модель максимально полезной для производств, где требуется контактная сварка изделий из материалов, которые требуется варить постоянным током.
- •Диапазон толщин свариваемых деталей: мм
- •Низкоуглеродистая сталь: от 0.2+0.2 до 5 + 5
- •Низколегированная сталь: от 0.2+0.2 до 5 + 5
- •Алюминий и его сплавы: от 0.2+0.2 до 4 + 4
Контактная сварка постоянным током
Модель 35192-1000
Способны сваривать низколегированные и нержавеющие стали, алюминий, латунь, титан и медь. Возможность изготовить данное оборудование с различными вылетами (от 300 до 1000 мм) и конфигурацией электродов, делает эту модель максимально полезной для производств, где требуется контактная сварка изделий из материалов, которые требуется варить постоянным током.
- •Диапазон толщин свариваемых деталей: мм
- •Низкоуглеродистая сталь: от 0.2+0.2 до 6 + 6
- •Низколегированная сталь: от 0.2+0.2 до 6 + 6
- •Алюминий и его сплавы: от 0.2+0.2 до 4 + 4
Другие сварочные машины:
Мы изготавливаем так же машины стыковой сварки / многоточечные машины контактной сварки / координатные машины контактной сварки

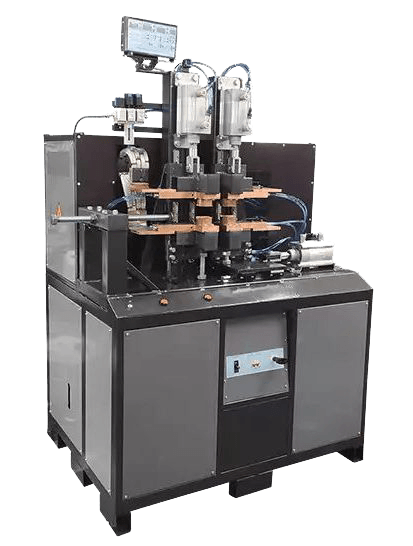

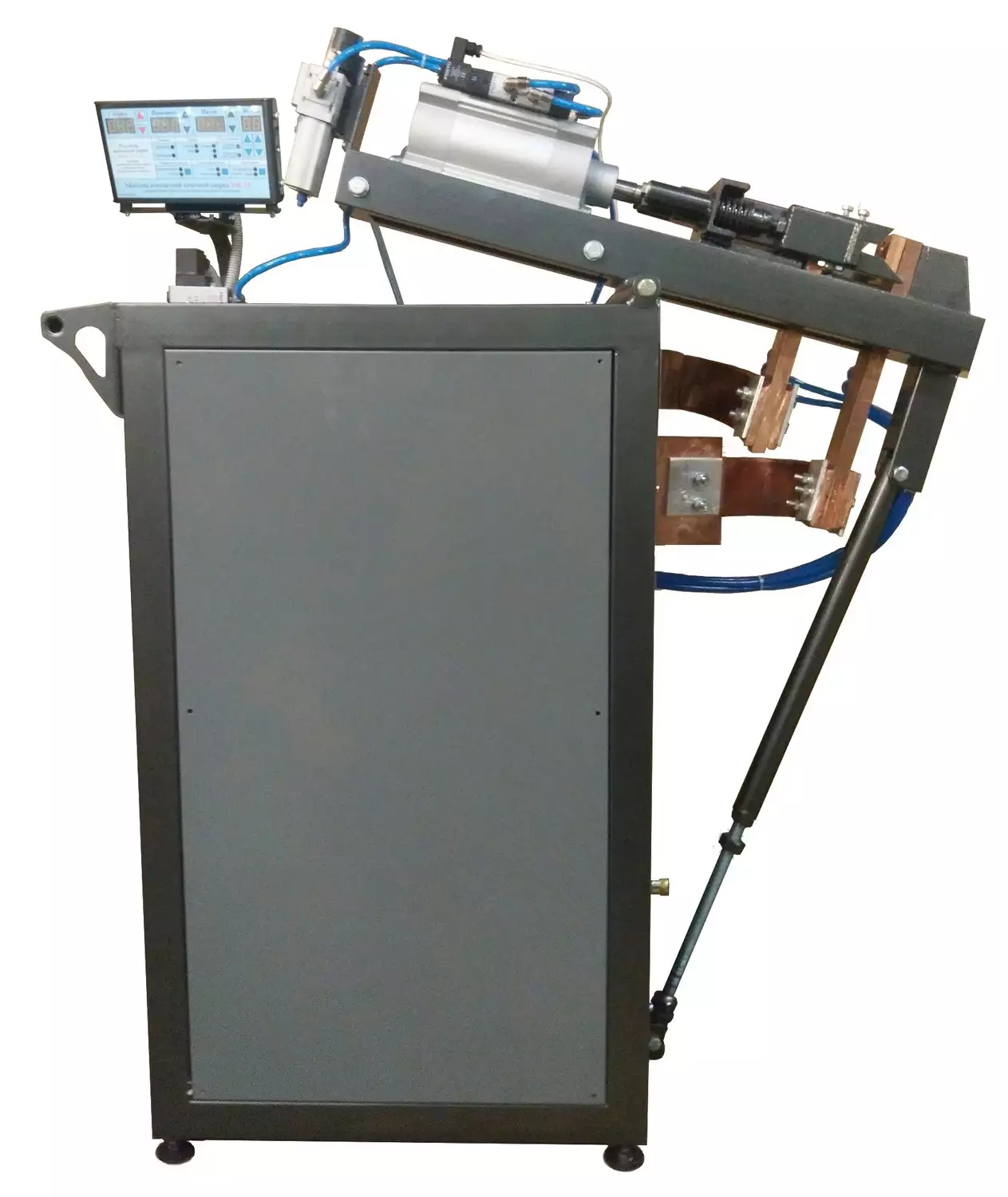

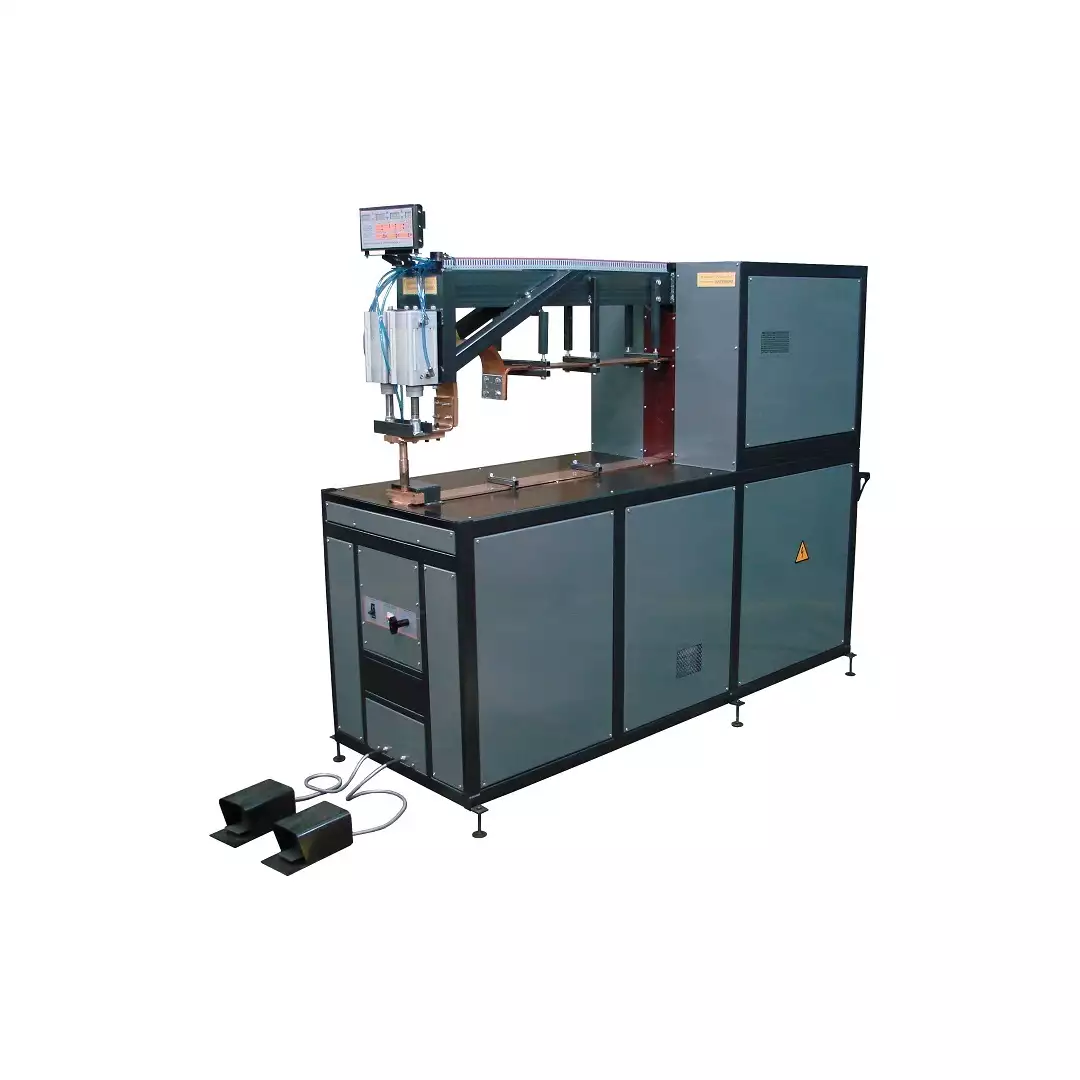

Многоточечная машина контактной сварки модель -182
Количество пар электродов :
2
Сварочный ток: 4.5-25 кА

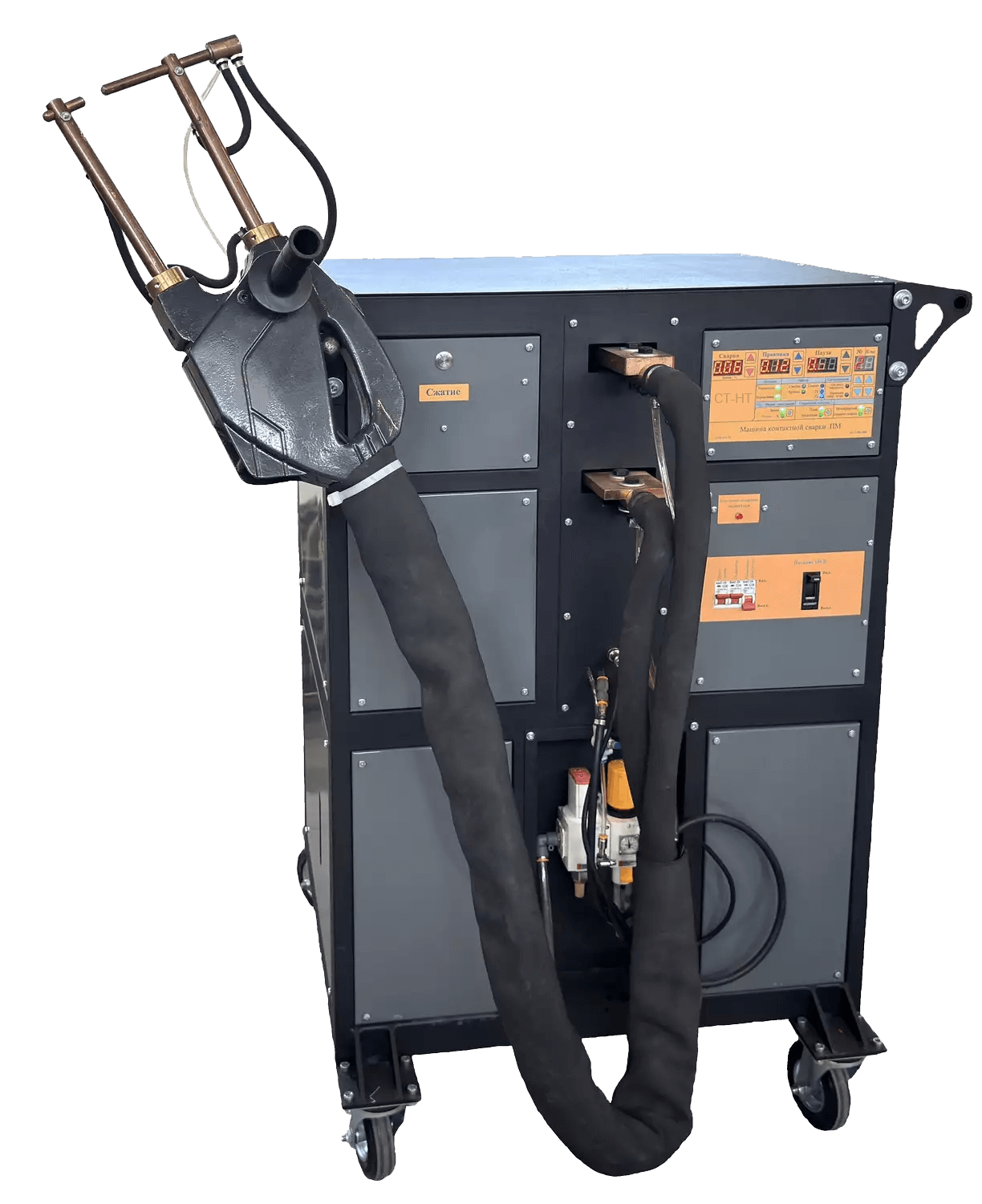

Станция постоянного
тока СТ-НТ
Листовая сталь (в зависимости от типа исполнит.устройств)
до 5 + 5
Сварочный ток: 2-22 кА

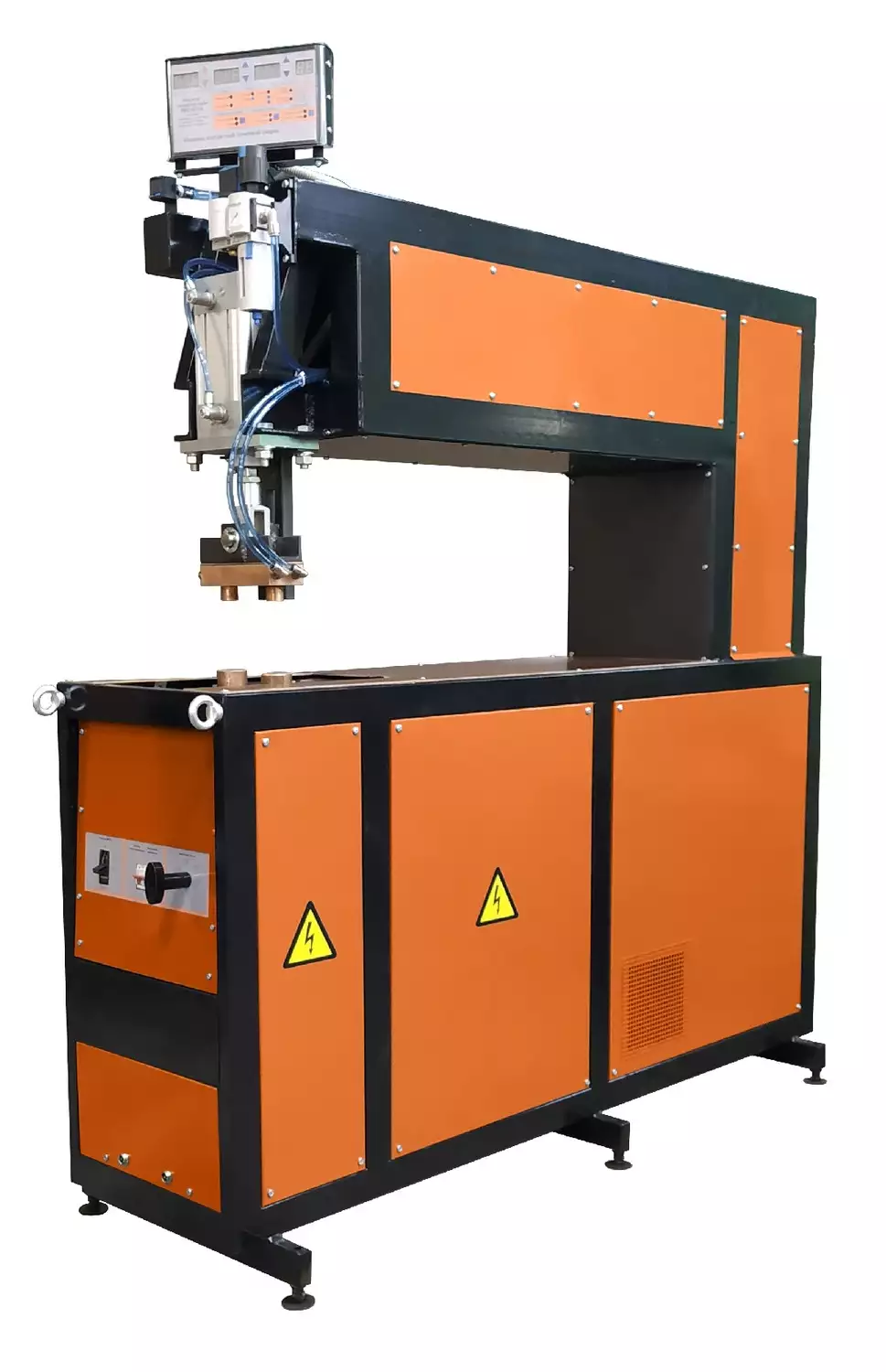

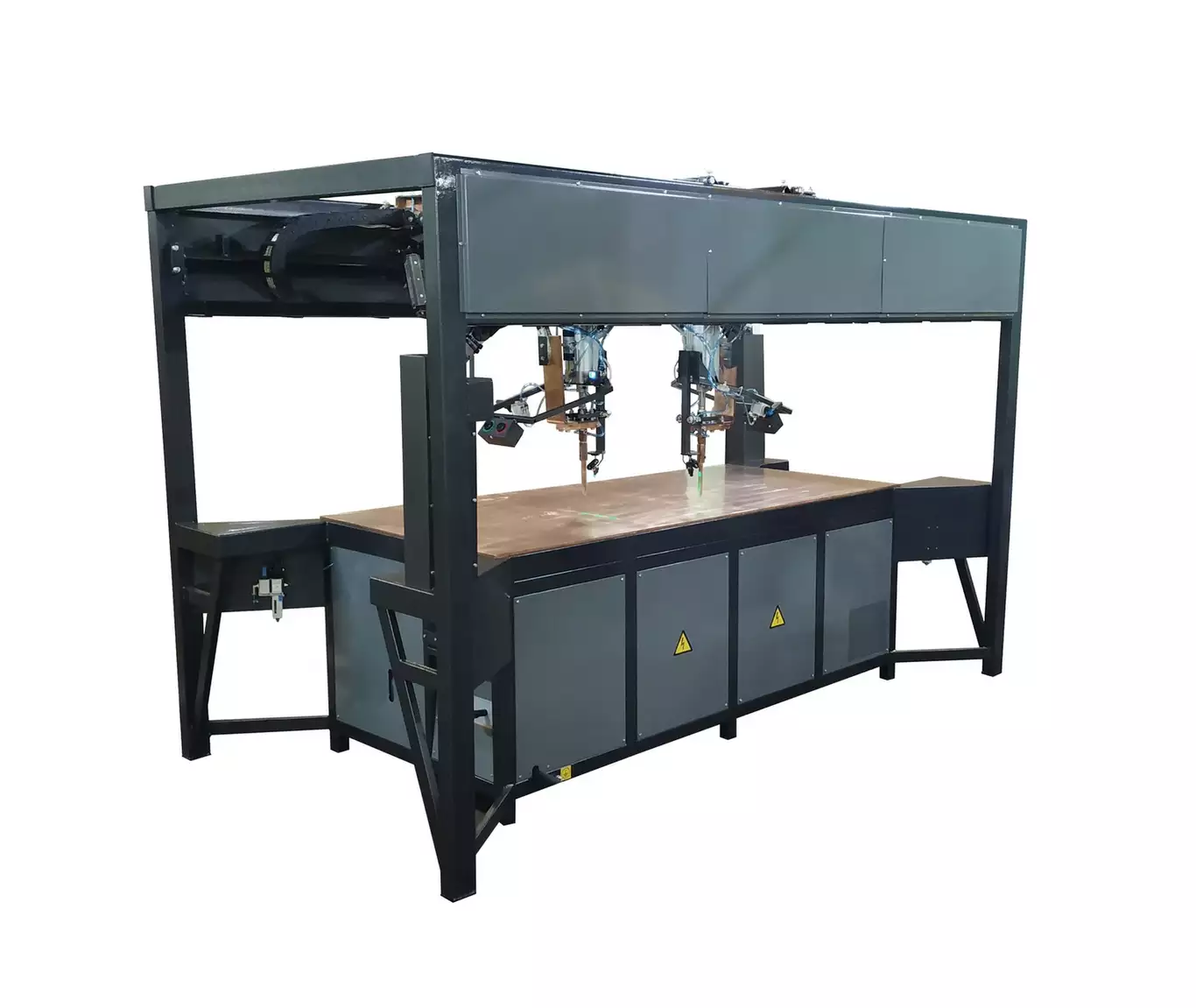

Координатная машина контактной сварки модель 2200
Диапазон толщин свариваемых деталей mm: (листовая сталь):
от 0,5 + 0,5 до 2 + 2
Сварочный ток: 4-14 кА

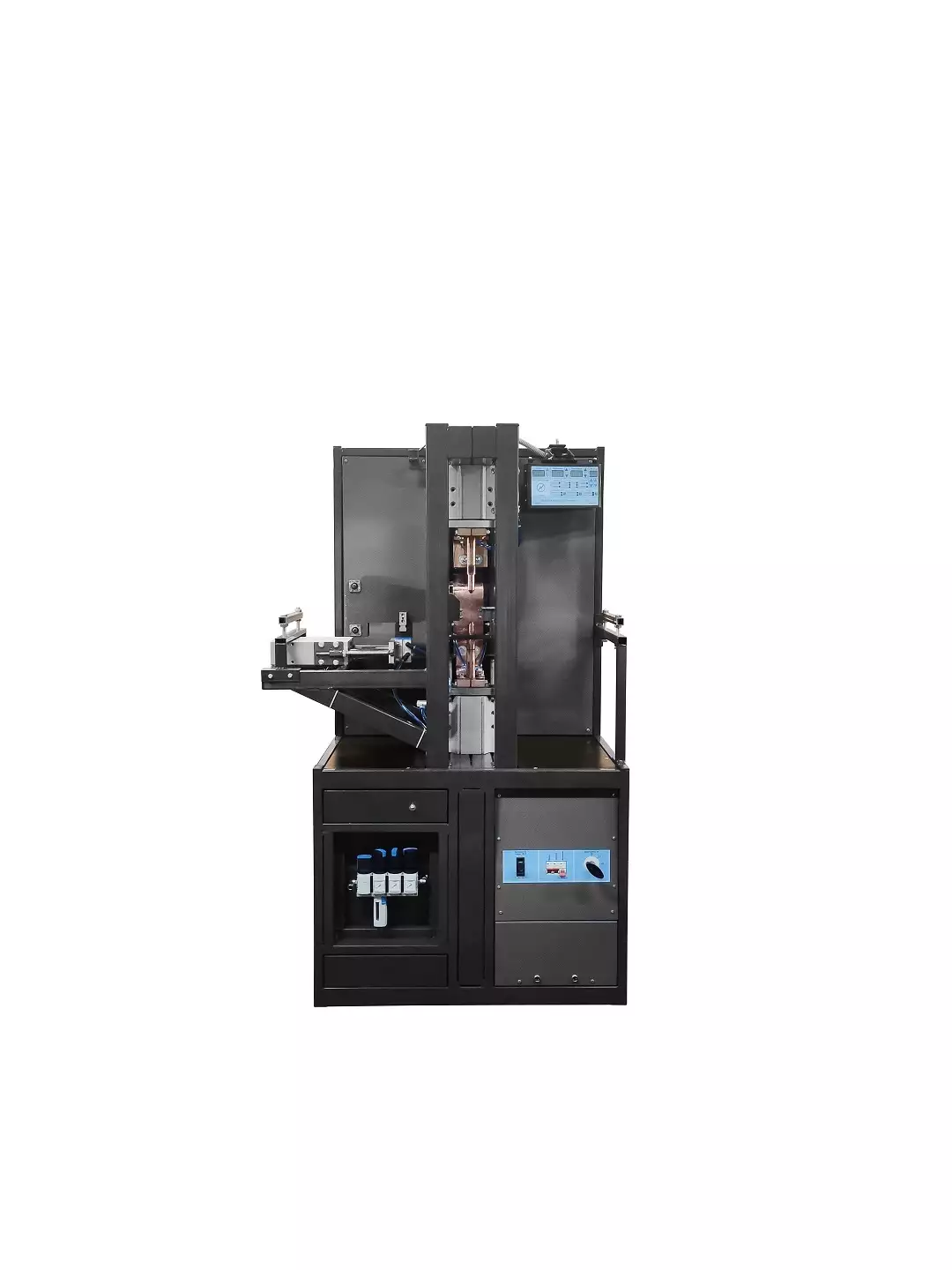

Машина стыковой сварки
модель 18-Н
диапазон сечения свариваемых деталей,mm ². (оптимальные режимы сварки):
до 150
Сварочный ток: 9-18 кА
Машина стыковой сварки
модель 40-НТ
диаметры свариваемых заготовок:
12-35 мм
Сварочный ток: 10-40 кА
Машина стыковой сварки
модель 22-Н
диапазон сечения свариваемых деталей,mm ². (оптимальные режимы сварки):
до 175
Сварочный ток: 12-32 кА
Машина стыковой сварки
модель 20-НТ
Усилие зажима - 50 - 1200 кгс
Усилие осадки - 100 - 800 кгс
Сварочный ток: 2-52 кА
Машина стыковой сварки
модель 60-НТ
диаметры свариваемых заготовок:
10-50 мм
Сварочный ток: 10-60 кА
Машина стыковой сварки
модель 22-НТ
Усилие зажима - 50 - 1200 кгс
Усилие осадки - 100 - 800 кгс
Сварочный ток: 2-52 кА
ВОЗМОЖНО ИЗГОТОВЛЕНИЕ СТАНКОВ ПОД ИНДИВИДУАЛЬНЫЕ ПРОЕКТЫ!
Радиальные машины контактной сварки:
О станках:
Машины контактной точечной сварки с радиальным ходом верхнего электрода подключаются к сети 380 В, и при этом:
- не требуют сжатого воздуха;
- не требуют подвода и отвода воды или дополнительного блока охлаждения;
- достаточно мощные, 12-16 кА;
- имеют высокую производительность, до 300 сварок в минуту;
- особая конструкция плеч и электродов позволяет выполнять широкий спектр работ без применения специальных электродов;
- могут работать в одноимпульсном и многоимпульсных режимах сварки, благодаря простой в использовании и надёжной микропроцессорной системе управления, запоминающей 10 программ сварки;
- имеют относительно небольшие размеры: 1,08...1,23 х 0,43 х 1,26 м;
- весят 160 - 179 кг.
Благодаря этим особенностям они представляют интерес для широкого спектра производственных предприятий.Первоначально эта машина была разработана специально для малых предприятий – по заказам малых предприятий.Для этого она максимально приспособлена для работы не только в обустроенных цехах заводов, но и на арендных площадях:
- В небольших комнатах, расположенных на любых этажах зданий;
- В подвалах и гаражах;
- В помещениях, где может быть отрицательная температура;
- На улице, под навесом.
Достаточно протянуть к машине сеть 380 В, больше ей ничего не нужно. По мощности и производительности не уступает машинам контактной сварки со сварочным током до 17 кА,предназначенным для промышленного производства больших заводов.В то же время машину могут поднять и погрузить на тележку 3 человека, а передвинуть ее на 1-2 метра можно и в одиночку. Также её можно поднимать любым грузоподъёмным устройством.
Машины контактной точечной сварки с электромагнитным приводом и автономным охлаждением, с радиальным ходом верхнего электрода:
Радиальная сварка
модель 072НТ
Вылет - 500 мм для Ø40+, 750 для Ø65+
Листовая сталь (оптимальные режимы сварки):
от 0.2+0.2 до 1.5 + 1.5 мм
Листовая сталь (мягкий, многоимпульсный режимы):
3 + 3
Сварок в минуту:
150
Сварочный ток: 4-15 кА
Радиальная сварка
модель 12-450
Вылет - 450 мм
Листовая сталь (мягкий, многоимпульсный режимы):
3 + 3
Проволока, арматура (мягкий, многоимпульсный режимы):
10 + 10
Алюминий и его сплавы:
1 + 1
Сварочный ток: 4.5-12 кА
Радиальная сварка
модель 12-500
Вылет - 500 мм
Листовая сталь (мягкий, многоимпульсный режимы):
3 + 3
Проволока, арматура (мягкий, многоимпульсный режимы):
10 + 10
Алюминий и его сплавы:
1 + 1
Сварочный ток: 4.5-12 кА
Радиальная сварка
модель 12-600
Вылет - 600 мм
Листовая сталь (мягкий, многоимпульсный режимы):
3 + 3
Проволока, арматура (мягкий, многоимпульсный режимы):
10 + 10
Алюминий и его сплавы:
1 + 1
Сварочный ток: 4.5-12 кА
Радиальная сварка
модель 14-700
Вылет - 700 мм
Листовая сталь (мягкий, многоимпульсный режимы):
3 + 3
Проволока, арматура (мягкий, многоимпульсный режимы):
10 + 10
Алюминий и его сплавы:
1.2+1.2
Сварочный ток: 5.6-14 кА
Радиальная сварка
модель 15-600
Вылет - 600 мм
Листовая сталь (мягкий, многоимпульсный режимы):
4 + 4
Проволока, арматура (мягкий, многоимпульсный режимы):
12 + 12
Алюминий и его сплавы:
1.2 + 1.2
Сварочный ток: 6-15 кА
Радиальная сварка
модель 16-450
Вылет - 450 мм
Листовая сталь (мягкий, многоимпульсный режимы):
4 + 4
Проволока, арматура (мягкий, многоимпульсный режимы):
12 + 12
Алюминий и его сплавы:
1.2+1.2
Сварочный ток: 6-16 кА
Радиальная сварка
модель 16-500
Вылет - 500 мм
Листовая сталь (мягкий, многоимпульсный режимы):
4 + 4
Проволока, арматура (мягкий, многоимпульсный режимы):
12 + 12
Алюминий и его сплавы:
1.2 + 1.2
Сварочный ток: 6-16 кА
Радиальная сварка
модель 16173-500
Вылет - 500 мм
Листовая сталь (мягкий, многоимпульсный режимы):
4 + 4
Проволока, арматура (мягкий, многоимпульсный режимы):
10 + 10
Алюминий и его сплавы:
1.2 + 1.2
Сварочный ток: 12 кА
Машины контактной точечной сварки с пневматическим приводом и автономным охлаждением, с радиальным ходом верхнего электрода:
Радиальная сварка
модель 14-2-750-спец
Вылет - 750 мм
Листовая сталь (мягкий, многоимпульсный режимы):
4 + 4
Проволока, арматура (мягкий, многоимпульсный режимы):
12 + 12
Алюминий и его сплавы:
1.2+1.2
Сварочный ток: 5.6-14 кА
Радиальная сварка
модель 15-2-600
Вылет - 600 мм
Листовая сталь (мягкий, многоимпульсный режимы):
4 + 4
Проволока, арматура (мягкий, многоимпульсный режимы):
12 + 12
Алюминий и его сплавы:
1.2 + 1.2
Сварочный ток: 6-15 кА
Радиальная сварка
модель 16-2-500
Вылет - 500 мм
Листовая сталь (мягкий, многоимпульсный режимы):
5 + 5
Проволока, арматура (мягкий, многоимпульсный режимы):
12 + 12
Алюминий и его сплавы:
до 1.2+1.2
Сварочный ток: 6-16 кА
Радиальная сварка
модель 172-650 спец
Вылет - 650 мм
Листовая сталь (мягкий, многоимпульсный режимы):
3 + 3
Проволока, арматура (мягкий, многоимпульсный режимы):
10 + 10
Алюминий и его сплавы:
до 1+1
Сварочный ток: 5.6-14 кА
Машины контактной точечной сварки с ЭМ-приводом и автономным охлаждением, с радиальным ходом верхнего электрода специального назначения:
Радиальная сварка
модель 12-3-500-спец
Вылет - 500 мм
Листовая сталь (мягкий, многоимпульсный режимы):
3 + 3
Проволока, арматура (мягкий, многоимпульсный режимы):
10 + 10
Алюминий и его сплавы:
1 + 1
Сварочный ток: 4.5-12 кА
Радиальная сварка
модель 14-3-750-спец
Вылет - 750 мм
Листовая сталь (мягкий, многоимпульсный режимы):
3 + 3
Проволока, арматура (мягкий, многоимпульсный режимы):
10 + 10
Алюминий и его сплавы:
до 1.2+1.2
Сварочный ток: 5.6-14 кА
Радиальная сварка
модель 14-3-750-М
Вылет - 750 мм
Листовая сталь (мягкий, многоимпульсный режимы):
3 + 3
Проволока, арматура (мягкий, многоимпульсный режимы):
10 + 10
Алюминий и его сплавы:
до 1.2+1.2
Сварочный ток: 5.6-14 кА

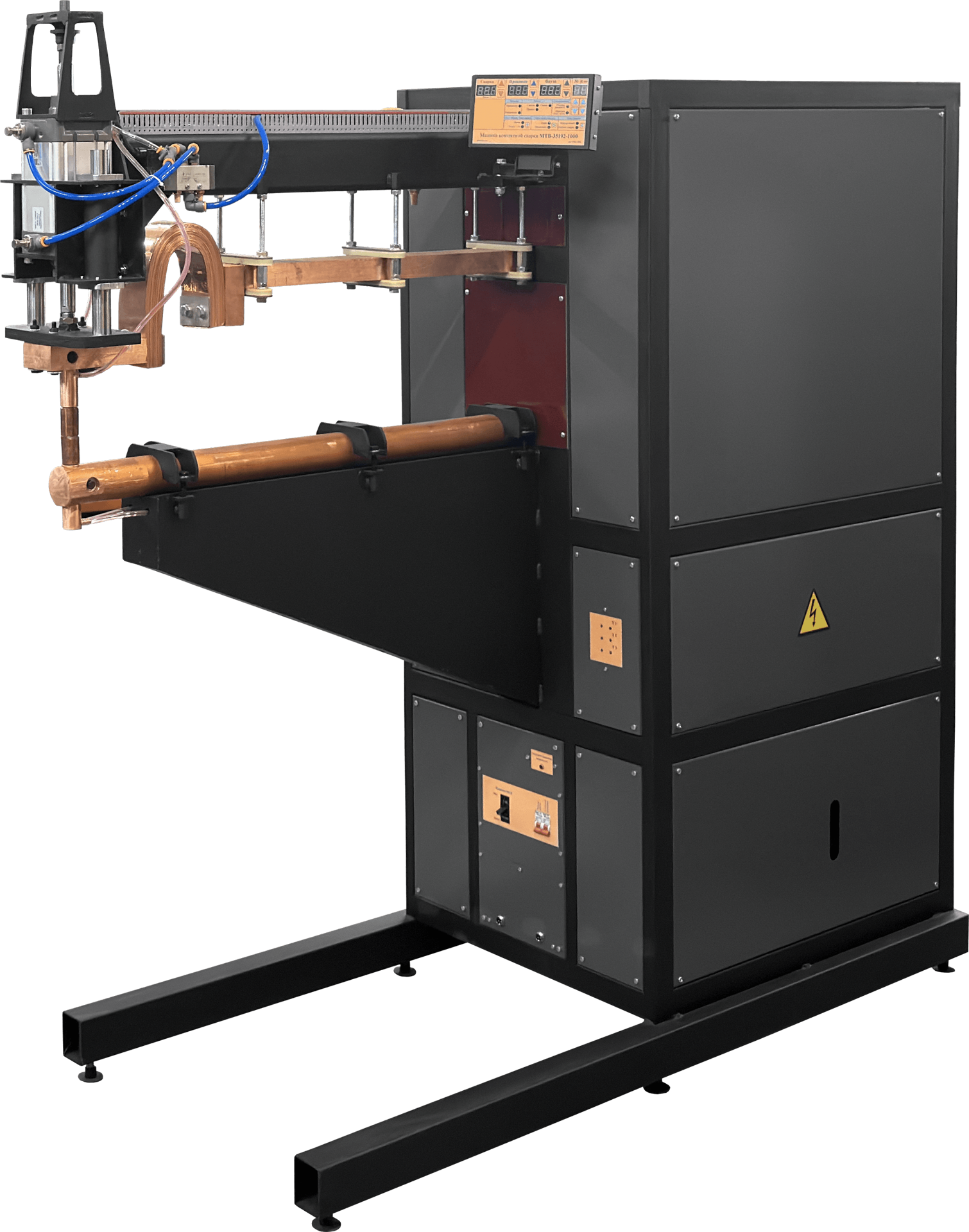

Линейные машины контактной сварки:
Машины контактной точечной сварки с пневматическим приводом и автономным охлаждением, с линейным ходом верхнего электрода
(возможно оснащение электромагнитным приводом )
Линейная сварка
модель 22-1200
Вылет - 1200 мм
Листовая сталь (мягкий, многоимпульсный режимы):
5 + 5
Проволока, арматура (мягкий, многоимпульсный режимы):
16 + 16
Листовой алюминий и его сплавы:
1.8 + 1.8
Сварочный ток: 8-22 кА
Линейная сварка
модель 27-192-750
Вылет - 750 мм
Листовая сталь (мягкий, многоимпульсный режимы):
6 + 6
Проволока, арматура (мягкий, многоимпульсный режимы):
20 + 20
Алюминий и его сплавы:
3 + 3
Сварочный ток: 10-27 кА
Линейная сварка
модель 092-2-Т
Вылет - 130-350 мм
Проволока, арматура (оптимальные режимы сварки):
10 + 10
Проволока, арматура (мягкий, многоимпульсный режимы):
12 + 12
Сварочный ток: 11-27 кА
Линейная сварка
модель 1100
Вылет - 1000 мм
Проволока, арматура (оптимальные режимы сварки):
12 + 12
Проволока, арматура (мягкий, многоимпульсный режимы):
16 + 16
Сварочный ток: 12-32 кА
Линейная сварка
модель 18-192-900
Вылет - 900 мм
Листовая сталь (мягкий, многоимпульсный режимы):
4+ 4
Проволока, арматура (мягкий, многоимпульсный режимы):
12 + 12
Алюминий и его сплавы:
1.2+1.2
Сварочный ток: 1-18 кА
Линейная сварка
модель 20-192-1000
Вылет - 1000 мм
Листовая сталь (мягкий, многоимпульсный режимы):
до 5 мм
Проволока, арматура (мягкий, многоимпульсный режимы):
до 16 мм
Алюминий и его сплавы:
0.2-1.5 мм
Сварочный ток: 1-20 кА
Линейная сварка
модель 19-192-750
Вылет - 750 мм
Листовая сталь:
до 4+ 4
Проволока, арматура:
до 14 + 14
Алюминий и его сплавы:
до 1.2+1.2
Сварочный ток: 1-19 кА
Линейная сварка
модель 20-192-500
Вылет - 500 мм
Листовая сталь:
до 4+ 4
Проволока, арматура:
до 14 + 14
Алюминий и его сплавы:
до 1.2+1.2
Сварочный ток: 1-20 кА
Линейная сварка
модель 21-192-750
Вылет - 750 мм
Листовая сталь:
до 5+ 5
Проволока, арматура:
до 14 + 14
Алюминий и его сплавы:
до 2+2
Сварочный ток: 4-21 кА
Линейная сварка
модель 23-092-500-спец
Вылет - 500 мм
Листовая сталь (оптимальные режимы сварки):
4 + 4
Проволока, арматура (оптимальные режимы сварки):
12 + 12
Алюминий и его сплавы:
1.8+1.8
Сварочный ток: 9-23 кА
Линейная сварка
модель 23-192-500
Вылет - 500 мм
Листовая сталь
6 + 6
Проволока, арматура:
18 +18
Алюминий и его сплавы:
1.8 + 1.8
Сварочный ток: 9-23 кА
Линейная сварка
модель 25-192-500
Вылет - 500 мм
Листовая сталь
до 6 + 6
Проволока, арматура:
до 20 + 20 мм
Алюминий и его сплавы:
до 2 + 2
Сварочный ток: 1-25 кА
Линейная сварка
модель 26-092-350-М
Вылет - 350 мм
Листовая сталь (оптимальные режимы сварки):
4+4
Листовая сталь (мягкий, многоимпульсный режимы):
6 + 6
Проволока, арматура (оптимальные режимы сварки):
14 + 14
Сварочный ток: 9-26 кА
Линейная сварка
модель 26-192-350
Вылет - 350 мм
Листовая сталь
до 6 + 6
Проволока, арматура:
до 18 + 18
Алюминий и его сплавы:
до 1.8 + 1.8
Сварочный ток: 1-26 кА
Линейная сварка
модель 27-192-500
Вылет - 500 мм
Листовая сталь
до 6 + 6
Проволока, арматура:
до 18 + 18
Алюминий и его сплавы:
до 1.8 + 1.8
Сварочный ток: 5-27 кА
Линейная сварка
модель 25
Толщина свариваемых деталей:
Арматура: до 12+12 мм
Сварочный ток: 14-25 кА
Линейная сварка
модель 32-192-350
Толщина свариваемых деталей:
Арматура: до 22+22 мм
Листовая сталь: до 6+6(8+4)
Вылет: 350 мм
Линейная сварка
модель 30-192-500
Толщина свариваемых деталей:
Арматура: до 22+22 мм
Листовая сталь: до 6+6(8+4)
Вылет: 500 мм

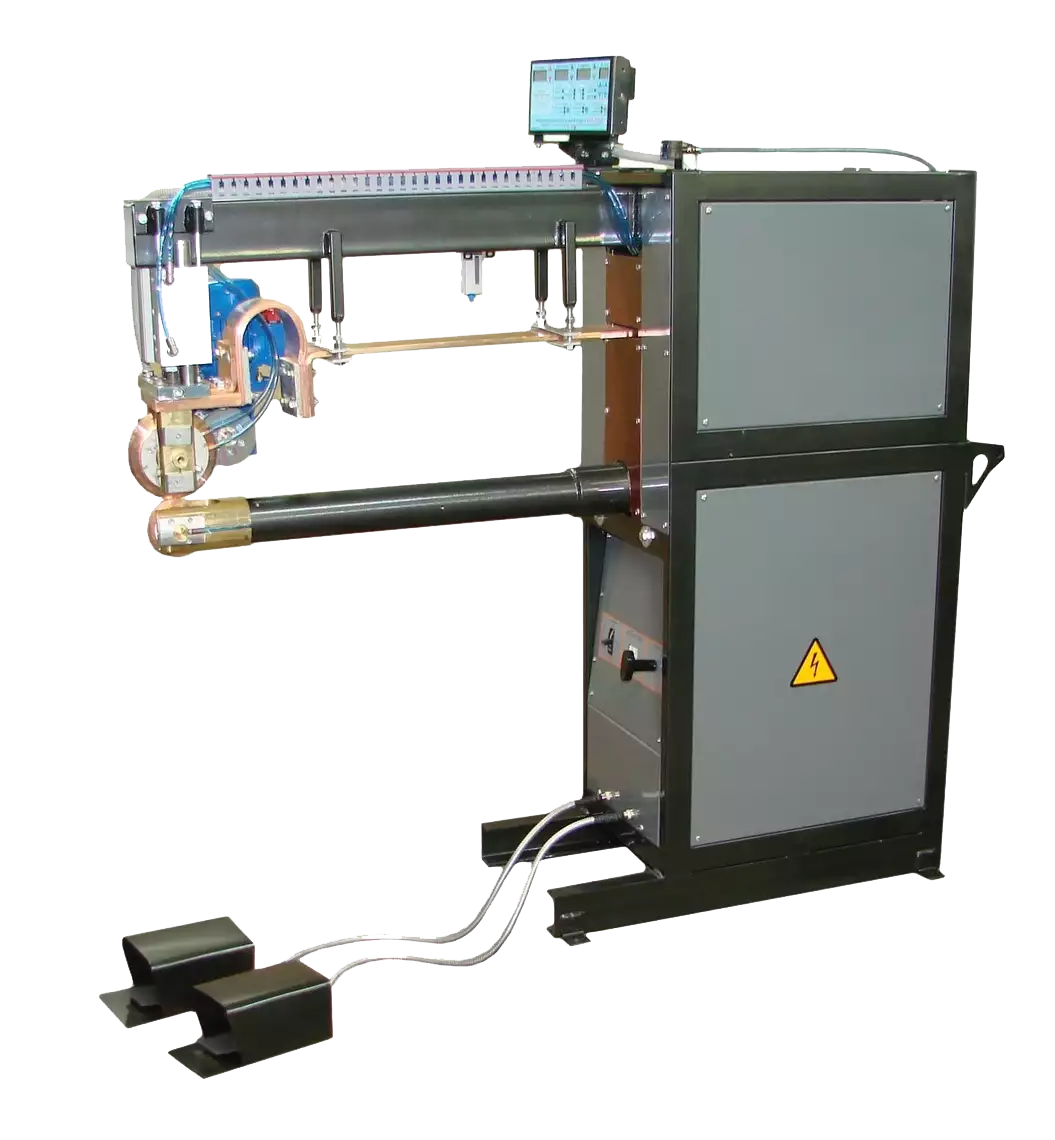

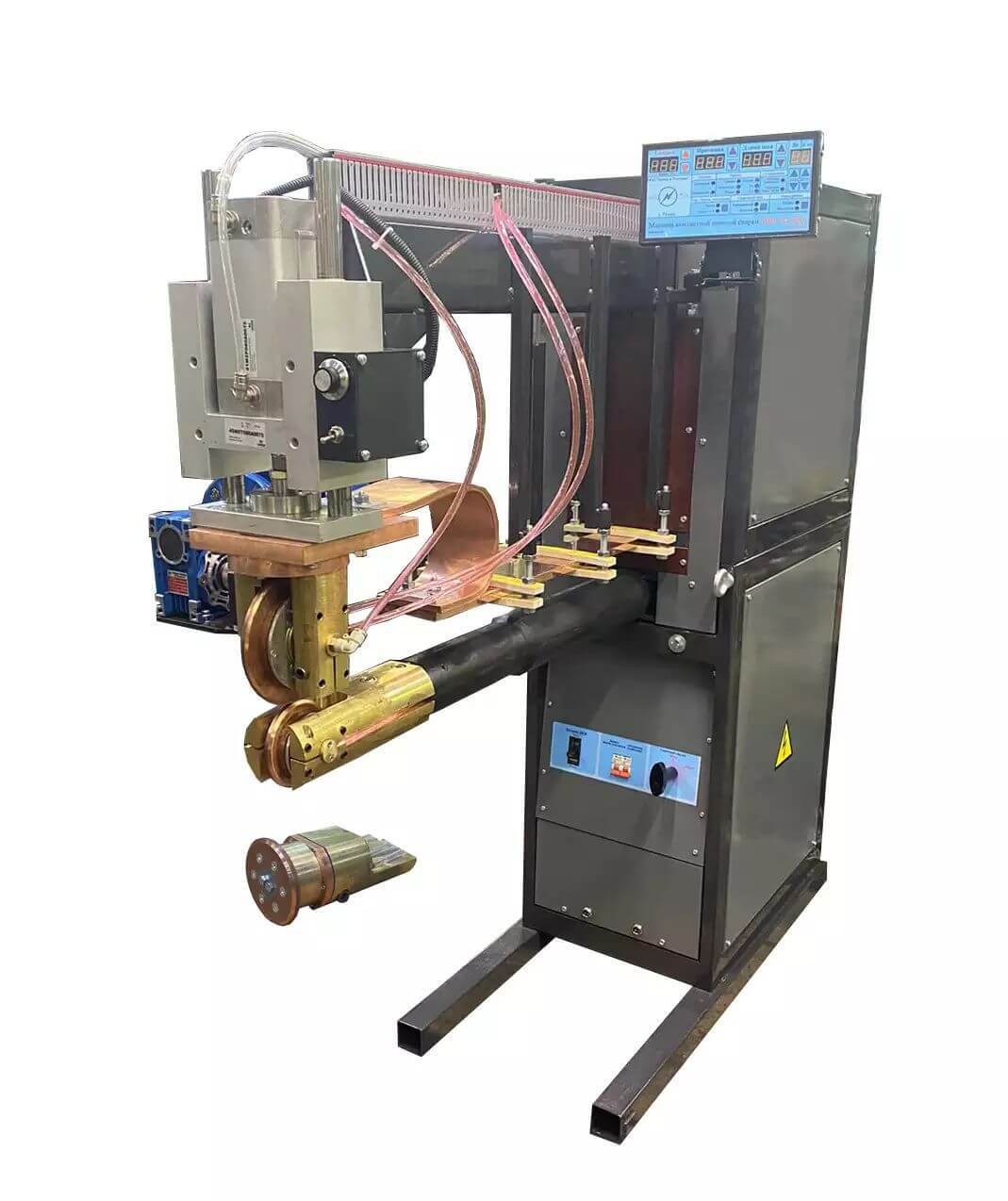

Машины шовной (роликовой) сварки:
Машины шовной сварки с автономных охлаждением:
Шовная сварка
модель 142-НТу
Вылет - 1000 мм
Листовая сталь
1.5 + 1.5
Максимальная скорость сварки
м/мин: 5
Сварочный ток: 2-14 кА
Шовная сварка
модель 142-1000
Вылет - 1000 мм
Листовая сталь
1.5 + 1.5
Оцинкованная сталь
1 + 1
Максимальная скорость сварки
м/мин: 5
Сварочный ток: 2-12 кА

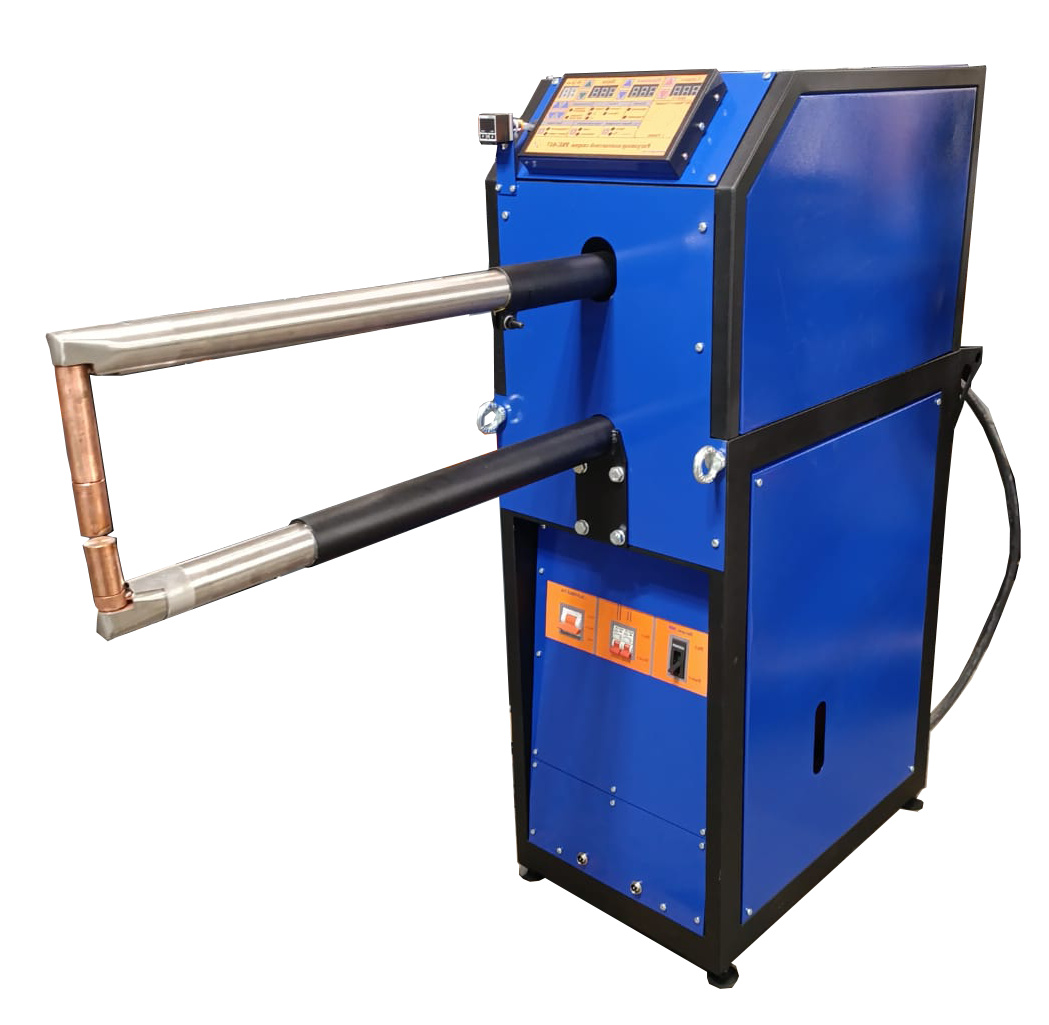

Шовная сварка
модель 142-И
Вылет - 500 мм
Листовая сталь
от 0.2 + 0.2 до 1.5 + 1.5 мм
Оцинкованная сталь
до 1 + 1 мм
Максимальная скорость сварки
м/мин: 4
Сварочный ток: 4-14 кА

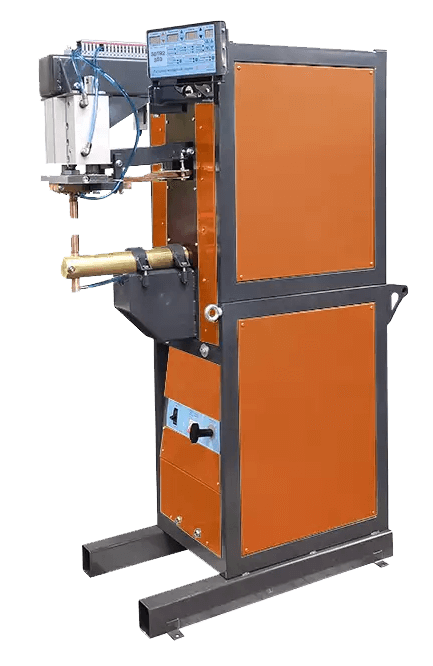

Шовная сварка
модель 14-142 Спец
Вылет - 500 мм
Листовая сталь
1.5 + 1.5
Оцинкованная сталь
1 + 1
Максимальная скорость сварки
м/мин: 4.5
Сварочный ток: 10-14 кА

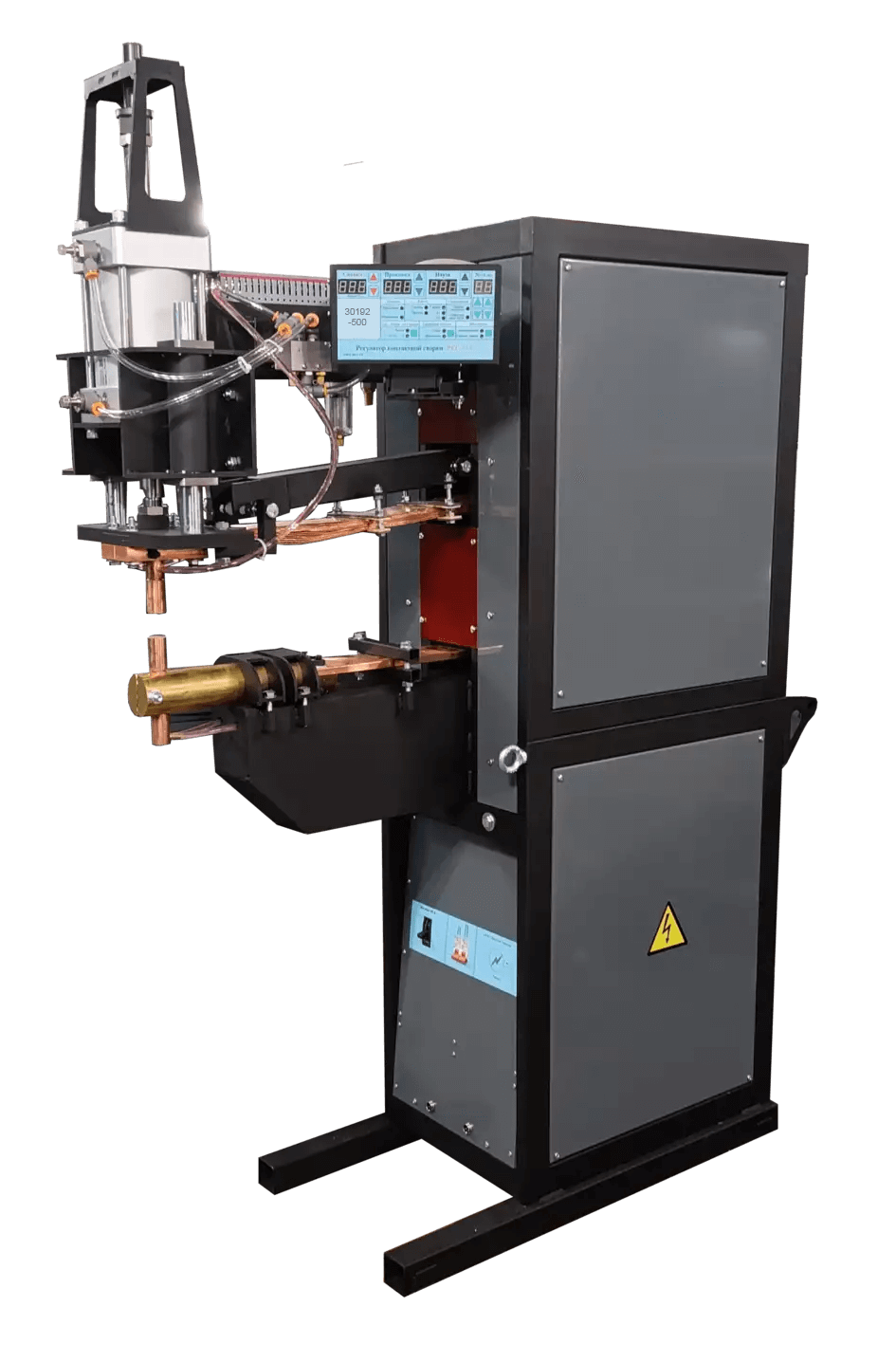

Шовная сварка
модель 142-М
Вылет - 500 мм
Листовая сталь
1.5 + 1.5
Оцинкованная сталь
1 + 1
Максимальная скорость сварки
м/мин: 4.5
Сварочный ток: 10-14 кА

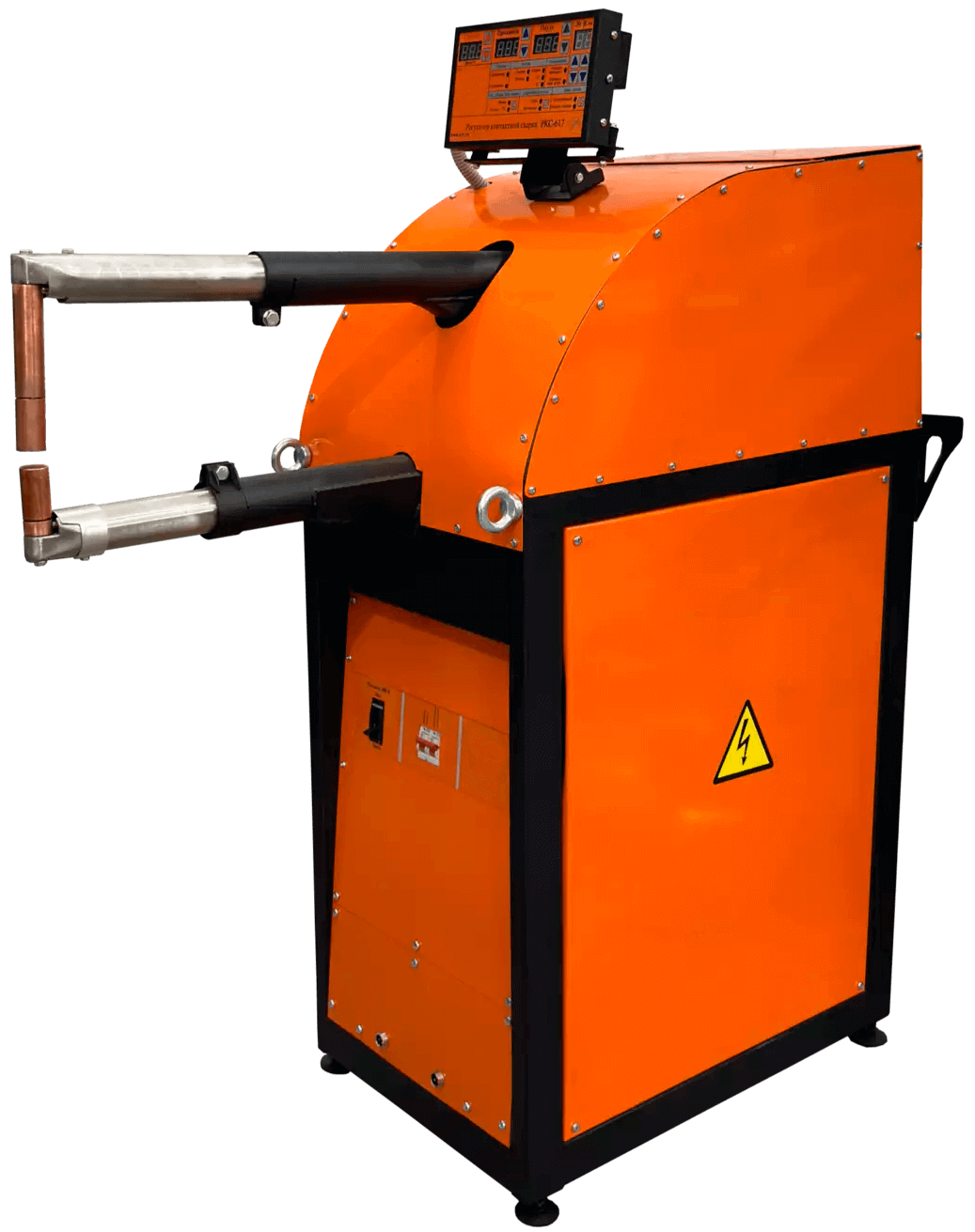

Шовная сварка
модель РДС
Ход сварочного модуля, мм -
до 750 мм
Листовая сталь
0.1+0.1 до 1.5+1.5
Оцинкованная сталь
0.3 + 0.3 до 1.2+1.2
Максимальная скорость сварки
м/мин: 4
Сварочный ток: 1-12 кА

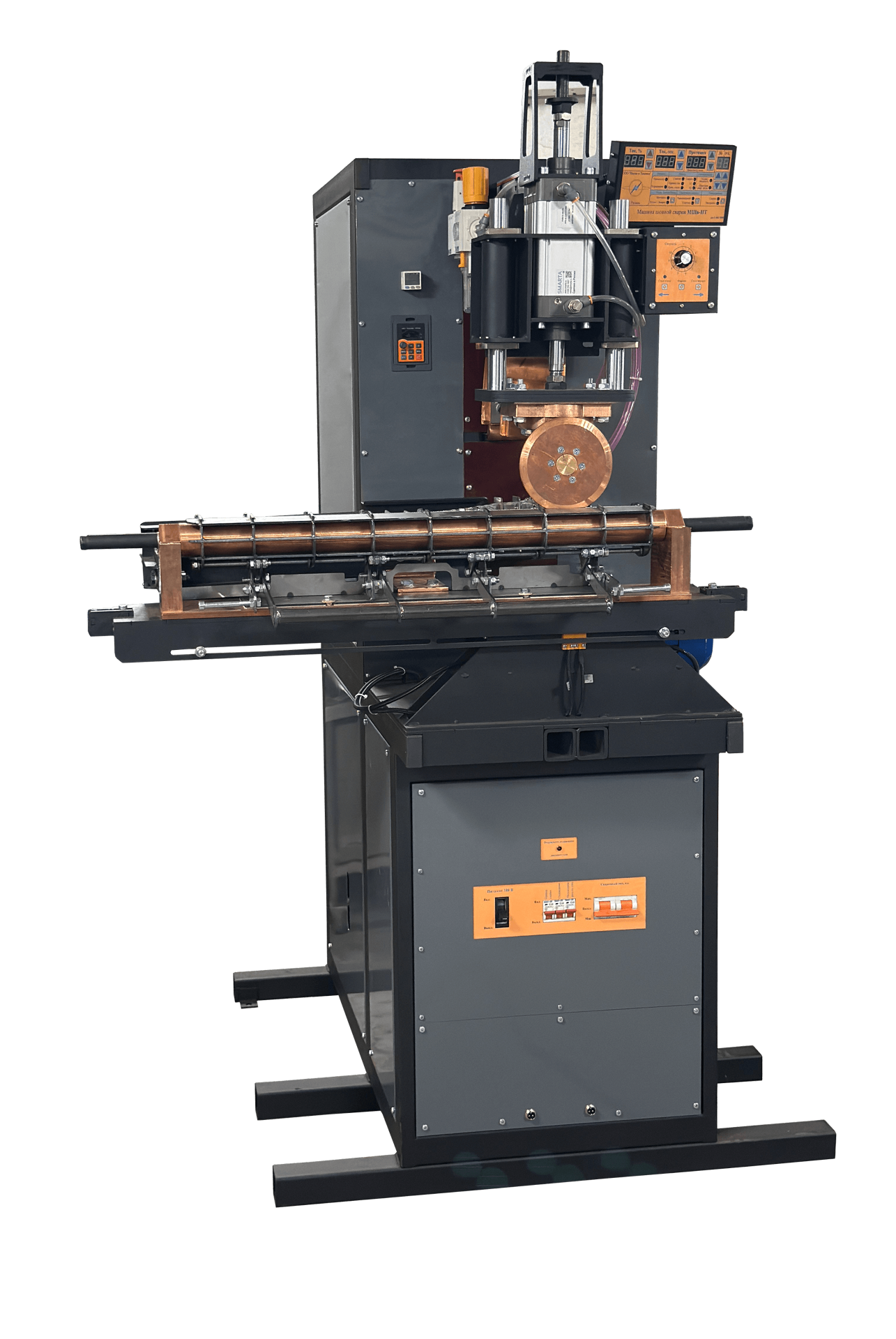

Шовная сварка
модель 12-173-П
Вылет - 450 мм
Листовая сталь
0.8+0.8 / 1.2 + 1.2
Оцинкованная сталь
0,5 + 0,5 / 0.8 + 0.8
Максимальная скорость сварки
м/мин: 5
Сварочный ток: 2-12 кА

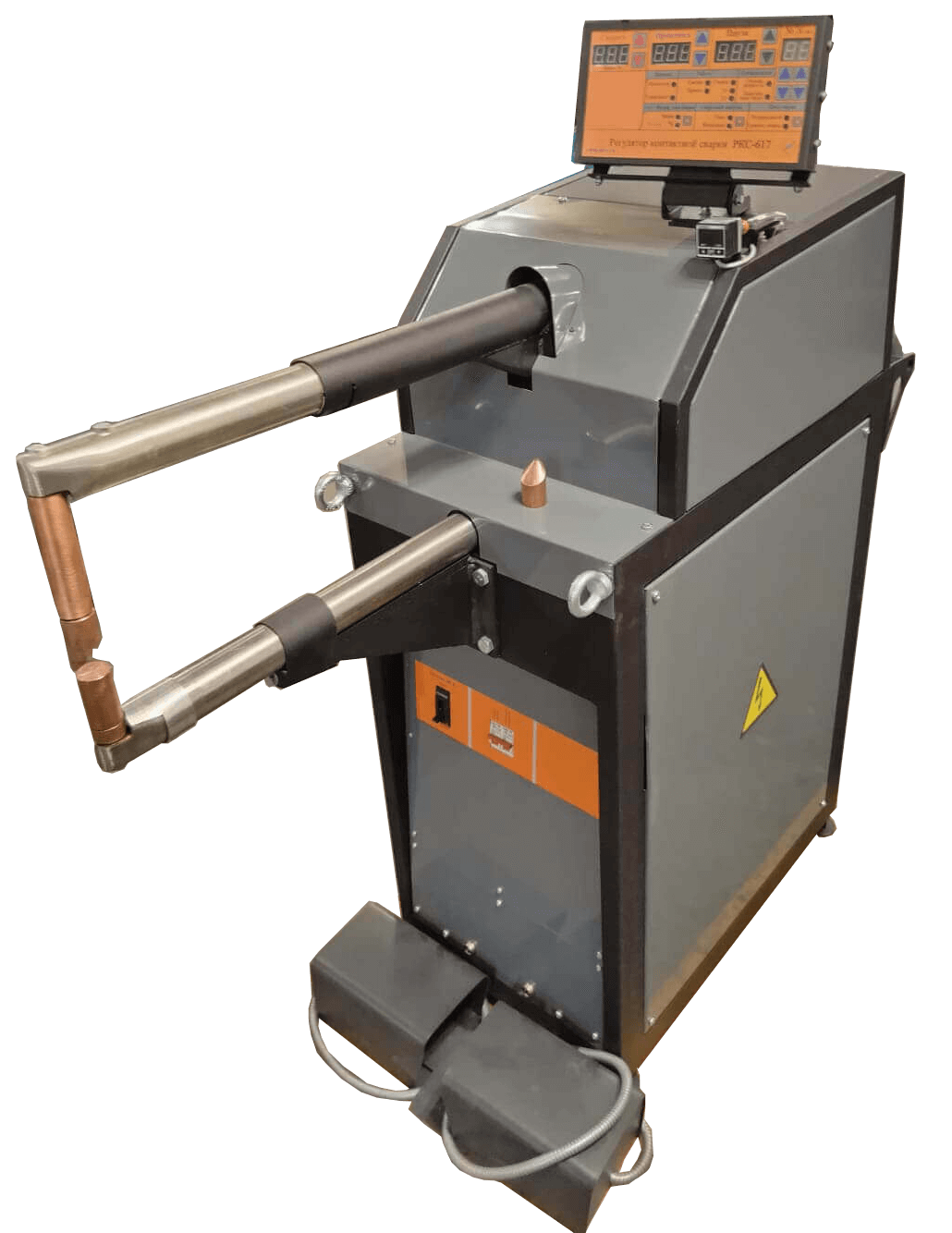

Шовная сварка
модель 142-П
Вылет - 500 мм
Листовая сталь
1.5 + 1.5
Оцинкованная сталь
1 + 1
Максимальная скорость сварки
м/мин: 4.5
Сварочный ток: 2-14 кА

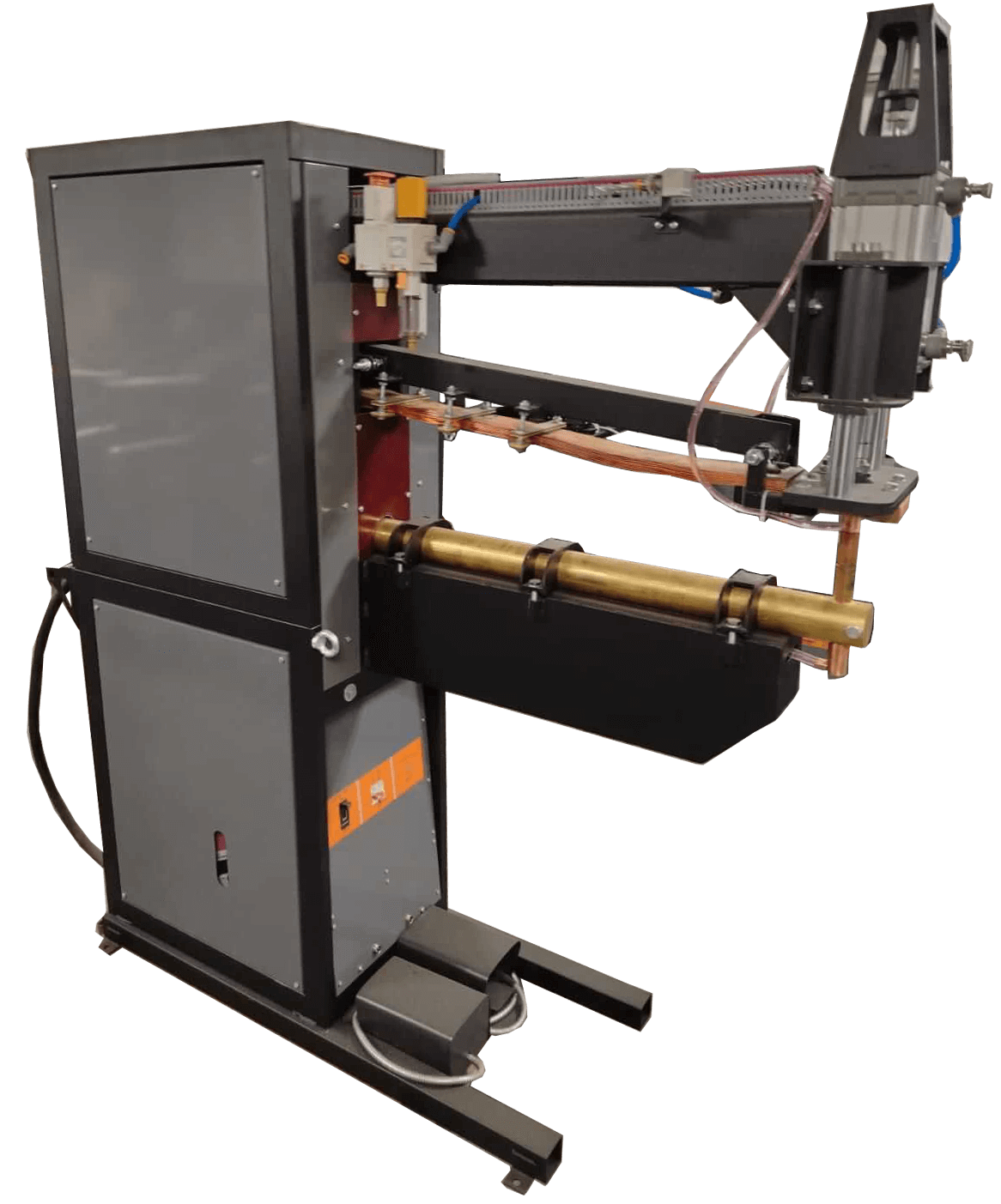

Шовная сварка
модель МШНТ-Спец
(сварка фильтров)
Предназначена для сварки изделий малого диаметра (в основном для сварки фильтров). Сварка происходит в автоматическом режиме.
Станок укомплектован источником постоянного тока.Диапазон свариваемых толщин 0.2-3 мм.
Идеальный сварочный шов на выходе.
Сварка постоянным (выпрямленным током)
Обеспечивают равномерную нагрузку на сеть по 3 фазам, простые, надёжные и удобные в эксплуатации. Способны выполнять большой спектр задач.

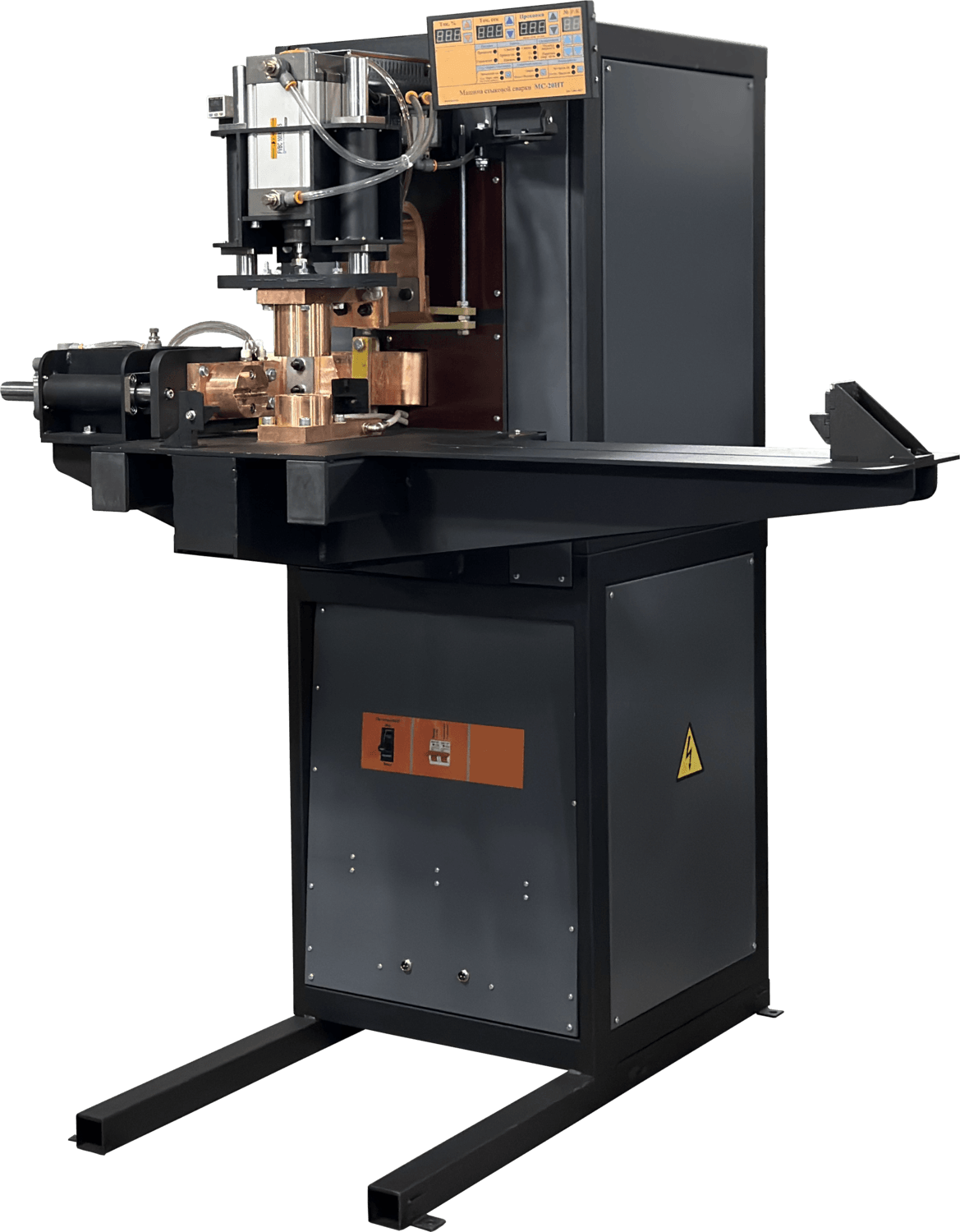

Контактная сварка постоянным током
Модель 35192-500
Способны сваривать низколегированные и нержавеющие стали, алюминий, латунь, титан и медь. Максимально полезны для производств, где требуется контактная сварка изделий из материалов, которые требуется варить постоянным током.
- Диапазон толщин свариваемых деталей: мм
- Низкоуглеродистая сталь: от 0.2+0.2 до 5 + 5
- Низколегированная сталь: от 0.2+0.2 до 5 + 5
- Алюминий и его сплавы: от 0.2+0.2 до 4 + 4
Контактная сварка постоянным током
Модель 35192-500
Способны сваривать низколегированные и нержавеющие стали, алюминий, латунь, титан и медь. Максимально полезны для производств, где требуется контактная сварка изделий из материалов, которые требуется варить постоянным током.
- Диапазон толщин свариваемых деталей: мм
- Низкоуглеродистая сталь: от 0.2+0.2 до 6 + 6
- Низколегированная сталь: от 0.2+0.2 до 6 + 6
- Алюминий и его сплавы: от 0.2+0.2 до 4 + 4
Другие сварочные машины:
Мы изготавливаем так же машины стыковой сварки / многоточечные машины контактной сварки / координатные машины контактной сварки
Многоточечная машина контактной сварки модель -182
Количество пар электродов :
2
Сварочный ток: 4.5-25 кА
Координатная машина контактной сварки модель 2200
Диапазон толщин свариваемых деталей mm: (листовая сталь):
от 0,5 + 0,5 до 2 + 2
Сварочный ток: 4-14 кА
Станция постоянного
тока СТ-НТ
Листовая сталь (в зависимости от типа исполнит.устройств)
до 5 + 5
Сварочный ток: 2-22 кА
Ставим Ваши клещи с Вашим источником или без источника с нашим.
Машина стыковой сварки модель 18-Н
диапазон сечения свариваемых деталей,mm ². (оптимальные режимы сварки):
до 150
Сварочный ток: 9-18 кА
Машина стыковой сварки модель 22-Н
диапазон сечения свариваемых деталей,mm ². (оптимальные режимы сварки):
до 175
Сварочный ток: 12-32 кА
Машина стыковой сварки модель 20-НТ
Усилие зажима - 50 - 1200 кгс
Усилие осадки - 100 - 800 кгс
Сварочный ток: 2-52 кА
Машина стыковой сварки модель 22-НТ
Усилие зажима - 50 - 1200 кгс
Усилие осадки - 100 - 800 кгс
Сварочный ток: 2-52 кА
Машина стыковой сварки модель 40-НТ
диаметры свариваемых заготовок:
12-35 мм
Сварочный ток: 10-40 кА
Машина стыковой сварки модель 60-НТ
диаметры свариваемых заготовок:
10-50 мм
Сварочный ток: 10-60 кА
ВОЗМОЖНО ИЗГОТОВЛЕНИЕ СТАНКОВ ПОД ИНДИВИДУАЛЬНЫЕ ПРОЕКТЫ!
Чем отличаются наши станки?
1
Автономная встроенная система жидкостного охлаждения:
Автономная система жидкостного охлаждения избавляет от необходимости подводить воду и канализацию. К тому же эта система встроена в корпус машины и при этом не увеличивает её габариты.
К преимуществам встроенной системы охлаждения относится и то, что отпадает необходимость покупать дополнительный дорогостоящий блок охлаждения. Вы экономите при этом 30 - 70 тыс. рублей.
2
Электромагнитный привод:
Избавляет от необходимости подводить сжатый воздух, что даёт преимущества перед пневмоприводом. Особенно это важно там, где нет пневмосети, т.к. в противном случае пришлось бы покупать ещё и компрессор. В то же время электромагнитный привод обеспечивает производительность свыше 300 сжатий в минуту и позволяет выполнять большие объёмы работ – что даёт несомненные преимущества перед ножным приводом, и даже перед пневмоприводом. Ресурс электромагнитного привода пока точно не определён, но на текущий момент есть машины серии 16-500, отработавшие более 9 млн. циклов сварки. При этом электромагнит не имеет следов износа.
3
Скрытое охлаждение электродов (без выступающих шлангов):
Рассчитанная на широкий диапазон применения, позволяют варить детали вплотную к электродам,
с минимальной отбортовкой, не применяя специальные изогнутые электроды. Т.е. стандартная комплектация машины позволяет выполнять все типовые операции + сварку в труднодоступных и узких местах, для которой другим машинам требуются всевозможные специальные электроды. Машина позволяет сваривать цилиндры и короба даже небольших размеров, сваривать проволоку и арматуру,
а также вести сварку деталей, расположенных внутри ящиков, коробов, цилиндров и т.д.
4
Специальная конструкция хоботов и электродов:
Электроды колпачкового типа имеют повышенную эффективность охлаждения. Это позволяет им выдерживать свыше 100 тысяч сварок, т.е. в 4 раза больше, чем выдерживают широко распространённые электроды с внешним посадочным конусом. Это особенно важно при использовании системы охлаждения замкнутого типа.Цилиндрические электроды, применяемые для сварки проволоки и арматуры, выдерживают свыше 600 тысяч сварок арматуры диаметром 5-6 мм.
5
Оригинальный регулятор контактной сварки:
Простой в использовании, рассчитанный на применение машин как в серийном, так и в опытном производстве позволяет выполнять:
- автоматическую непрерывную сварку;
- автоматическую непрерывную сварку с автоматическим отсчётом количества сварок от 1 - 9 (полезно при сварке набольших скоростях - до 300 сварок/мин. "короткими очередями");
- сварку одиночными импульсами;
- правку и прицеливание (сжатие без сварки и с отсроченной сваркой);
- многоимпульсные режимы сварки, до 9-и импульсов, для каждого импульса можно установить свои параметры сварки и проковки;
- работу в ручном режиме (без автоматических настроек длительности сварки, проковки и паузы);
- запоминание параметров 9-ти одноимпульсных + одного многоимпульсного режимов, все параметры: "сварка","проковка", "пауза", "№ ячейки", "количество повторов" - высвечиваются на цифровом табло одновременно;
- размагничивание и намагничивание инструментов;
- прожиг деталей из твёрдой стали, неподдающихся сверлению;
- управление одновременно несколькими машинами с одной педали (например, при сварке арматурной сетки сразу в нескольких местах).
Конструкция хоботов и электродов
Рассчитанная на широкий диапазон применения, позволяют выполнять все типовые операции,
доступные машинам контактной точечной сварки, а также:
1
Сваривать различные ящики
и каркасы, при этом электроды позволяют поставить точку практически в самом углу конструкции
2
Сваривать детали вплотную
к электродам, с минимальной отбортовкой.
3
Приваривать детали
к внутренней стороне ящиков,коробов,каркасов и т.д.
4
Вести сварку деталей, расположенных в ограниченном пространстве
Чем отличаются наши станки?
1
Автономная встроенная система жидкостного охлаждения:
Автономная система жидкостного охлаждения избавляет от необходимости подводить воду и канализацию. К тому же эта система встроена в корпус машины и при этом не увеличивает её габариты.
К преимуществам встроенной системы охлаждения относится и то, что отпадает необходимость покупать дополнительный дорогостоящий блок охлаждения. Вы экономите при этом 15 - 25 тыс. рублей.
2
Электромагнитный привод:
Избавляет от необходимости подводить сжатый воздух, что даёт преимущества перед пневмоприводом. Особенно это важно там, где нет пневмосети, т.к. в противном случае пришлось бы покупать ещё и компрессор. В то же время электромагнитный привод обеспечивает производительность свыше 300 сжатий в минуту и позволяет выполнять большие объёмы работ – что даёт несомненные преимущества перед ножным приводом, и даже перед пневмоприводом. Ресурс электромагнитного привода пока точно не определён, но на текущий момент есть машины серии 16-500, отработавшие более 9 млн. циклов сварки. При этом электромагнит не имеет следов износа.
3
Скрытое охлаждение электродов (без выступающих шлангов):
Рассчитанная на широкий диапазон применения, позволяют варить детали вплотную к электродам,
с минимальной отбортовкой, не применяя специальные изогнутые электроды. Т.е. стандартная комплектация машины позволяет выполнять все типовые операции + сварку в труднодоступных и узких местах, для которой другим машинам требуются всевозможные специальные электроды. Машина позволяет сваривать цилиндры и короба даже небольших размеров, сваривать проволоку и арматуру,
а также вести сварку деталей, расположенных внутри ящиков, коробов, цилиндров и т.д.
4
Специальная конструкция хоботов и электродов:
Электроды колпачкового типа имеют повышенную эффективность охлаждения. Это позволяет им выдерживать свыше 100 тысяч сварок, т.е. в 4 раза больше, чем выдерживают широко распространённые электроды с внешним посадочным конусом. Это особенно важно при использовании системы охлаждения замкнутого типа.Цилиндрические электроды, применяемые для сварки проволоки и арматуры, выдерживают свыше 600 тысяч сварок арматуры диаметром 5-6 мм.
5
оригинальный регулятор контактной сварки:
Простой в использовании, рассчитанный на применение машин как в серийном, так и в опытном производстве позволяет выполнять:
- автоматическую непрерывную сварку;
- автоматическую непрерывную сварку с автоматическим отсчётом количества сварок от 1 - 9 (полезно при сварке набольших скоростях - до 300 сварок/мин. "короткими очередями");
- сварку одиночными импульсами;
- правку и прицеливание (сжатие без сварки и с отсроченной сваркой);
- многоимпульсные режимы сварки, до 9-и импульсов, для каждого импульса можно установить свои параметры сварки и проковки;
- работу в ручном режиме (без автоматических настроек длительности сварки, проковки и паузы);
- запоминание параметров 9-ти одноимпульсных + одного многоимпульсного режимов, все параметры: "сварка","проковка", "пауза", "№ ячейки", "количество повторов" - высвечиваются на цифровом табло одновременно;
- размагничивание и намагничивание инструментов;
- прожиг деталей из твёрдой стали, неподдающихся сверлению;
- управление одновременно несколькими машинами с одной педали (например, при сварке арматурной сетки сразу в нескольких местах).
Конструкция хоботов и электродов:
Рассчитанная на широкий диапазон применения, позволяют выполнять все типовые операции,
доступные машинам контактной точечной сварки, а также:
1
Сваривать различные ящики
и каркасы, при этом электроды позволяют поставить точку практически в самом углу конструкции
2
Сваривать детали вплотную
к электродам, с минимальной отбортовкой.
3
Приваривать детали
к внутренней стороне ящиков,коробов,каркасов и т.д.
4
Вести сварку деталей, расположенных в ограниченном пространстве

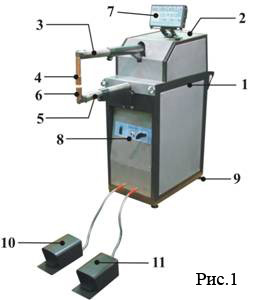

Устройство машины контактной точечной сварки:
- Машина состоит из корпуса 1, внутри которого находятся системы, обеспечивающие работу машины: сварочный трансформатор,электромагнитный привод сжатия электродов,система охлаждения, тиристорный контактор,силовая электрика, автоматические выключатели,переключатель сварочного тока, регуляторы,клеммники и т.д
- Задняя верхняя панель 2 откидывается и открывает доступ к регулировкам величин раствора электродов и усилия сжатия.
- На корпусе установлены: верхнее подвижное плечо 3, с электродом 4, нижнее неподвижное плечо 5, с электродом 6, блок управления 7, панель автоматов 8, регулируемые ножки 9. Блок управления установлен на амортизаторах, а также он может поворачиваться в любую сторону на 180° и наклоняться.
- Педали управления: левая 10 - вспомогательная,правая 11 - основная.
- Чтобы получить доступ к элементам настройки механической части машины, нужно откинуть заднюю верхнюю панель 2 (рис.1).

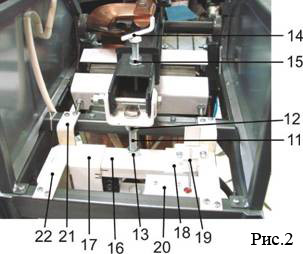

- Вид машины под откидывающейся панелью показан на рис.2.
- Цифрами обозначены:
- Болт регулировки усилия сжатия 11 с парой гаек 12.
- (две гайки стянуты между собой) и фиксирующей гайкой 13.
- Винт регулировки раствора электродов с ручкой 14 и фиксирующей гайкой 15.
- Платформа электромагнитного привода 16.
- Серьга 17, на которой нанесены метки,показывающие усилие сжатия, серьга 18, на которой устанавливается шторка оптодатчика 19.
- Датчик сжатия (оптодатчик) 20.
- Передние направляющие рамки привода 21 и задние направляющие 22, левые и правые.

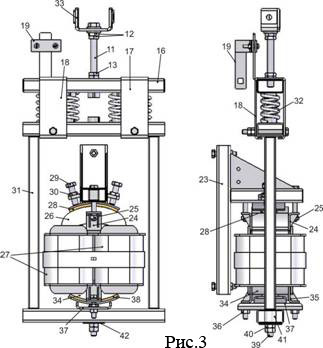

- Устройство электромагнитного привода (ЭМП) показано на рис.3.
- Привод состоит из неподвижной и подвижной частей. Неподвижная часть состоит из кронштейна 23, к которому с помощью хомута 24 двумя болтами 25 притянут соленоид, состоящий из катушек 27 сердечника. Верхняя часть сердечника 26 вклеена в катушки.
- Для регулировки перекоса соленоида в продольной плоскости установлена резиновая вставка 28. Болтами 25 можно регулировать перекос соленоида в продольной плоскости.
- Для регулировки перекоса соленоида в поперечной плоскости установлены болты 29 с контр-гайками 30, направляющие 22, левые и правые.
- Подвижная часть ЭМП (рис.4) состоит из рамки ЭМП 31 (рис.3) и пружинного механизма, состоящего из пружин 32, платформы ЭМП 16, правой серьги 17, левой серьги 18.
- Из платформы 16 выходит шток 11 (он же болт регулировки усилия сжатия) с гайками 12 и 13, на штоке 11 установлена вилка штока ЭМП 33.
- Снизу на рамке привода 31 закреплены: нижняя (подвижная)часть сердечника соленоида 34, нижний хомут 35, который болтами с гайками 36 притягивает нижнюю часть сердечника соленоида 34 к нижней опоре сердечника 37. Между нижней опорой сердечника 37 и сердечником 34 имеется резиновая вставка 38, позволяющая регулировать перекос нижней части сердечника в продольной плоскости с помощью гаек 36.
- Нижняя опора сердечника 37 притягивается к рамке ЭМП болтом 39 с парой гаек 40. Внутри рамки имеется вставка 41,
обеспечивающая жёсткость рамки в районе болта 39, также для жёсткости под гайки 40 установлена широкая шайба 42. Чтобы болт не проворачивался в процессе затягивания гаек, в нижней
опоре сердечника имеется шестигранный вырез 43 (рис.5).
- На торцы подвижной части сердечника ЭМП наклеены резинки 44, толщиной 2 мм (рис.4).
- Они нужны для увеличения быстродействия привода - создают немагнитный зазор, а также для смягчения ударов при смыкании половин сердечника.
Видео по работе сварочных аппаратов:
Привод для сварки:
пневматика
или электромагнит?
Принцип работы многоточечной машины контактной точечной сварки 182
Принцип работы
контактной сварки
22-142-650
Принцип работы
машины шовной
сварки 17-162-Д
Принцип работы
машины точечной сварки
модель-25
Принцип работы
двухэлектродной машины
контактной сварки 1100
Принцип работы
двухэлектродной машины
контактной сварки 092-2Т
Принцип работы
станка шовной сварки
142-М
Принцип работы машины контактной точечной сварки
22-1200
Сварка дверного полотна на координатной машине контактной сварки СКС 2200
Принцип работы
координатной машины контактной сварки 2200 - видео 2
Принцип работы
координатной машины контактной сварки 2200 - видео 3
Машина стыковой сварки МС-18-Н
(сварка телескопических стоек)
Принцип работы машины шовной сварки 12-173-П
Машина стыковой сварки МС-22-Н
(приварка скобы к проф.трубе)
Устройство машины контактной точечной сварки:
- Машина состоит из корпуса 1, внутри которого находятся системы, обеспечивающие работу машины: сварочный трансформатор,электромагнитный привод сжатия электродов,система охлаждения, тиристорный контактор,силовая электрика, автоматические выключатели,переключатель сварочного тока, регуляторы,клеммники и т.д
- Задняя верхняя панель 2 откидывается и открывает доступ к регулировкам величин раствора электродов и усилия сжатия.
- На корпусе установлены: верхнее подвижное плечо 3, с электродом 4, нижнее неподвижное плечо 5, с электродом 6, блок управления 7, панель автоматов 8, регулируемые ножки 9. Блок управления установлен на амортизаторах, а также он может поворачиваться в любую сторону на 180° и наклоняться.
- Педали управления: левая 10 - вспомогательная,правая 11 - основная.
- Чтобы получить доступ к элементам настройки механической части машины, нужно откинуть заднюю верхнюю панель 2 (рис.1).
- Вид машины под откидывающейся панелью показан на рис.2.
- Цифрами обозначены:
- Болт регулировки усилия сжатия 11 с парой гаек 12.
- (две гайки стянуты между собой) и фиксирующей гайкой 13.
- Винт регулировки раствора электродов с ручкой 14 и фиксирующей гайкой 15.
- Платформа электромагнитного привода 16.
- Серьга 17, на которой нанесены метки,показывающие усилие сжатия, серьга 18, на которой устанавливается шторка оптодатчика 19.
- Датчик сжатия (оптодатчик) 20.
- Передние направляющие рамки привода 21 и задние направляющие 22, левые и правые.
- Устройство электромагнитного привода (ЭМП) показано на рис.3.
- Привод состоит из неподвижной и подвижной частей. Неподвижная часть состоит из кронштейна 23, к которому с помощью хомута 24 двумя болтами 25 притянут соленоид, состоящий из катушек 27 сердечника. Верхняя часть сердечника 26 вклеена в катушки.
- Для регулировки перекоса соленоида в продольной плоскости установлена резиновая вставка 28. Болтами 25 можно регулировать перекос соленоида в продольной плоскости.
- Для регулировки перекоса соленоида в поперечной плоскости установлены болты 29 с контр-гайками 30, направляющие 22, левые и правые.
- Подвижная часть ЭМП (рис.4) состоит из рамки ЭМП 31 (рис.3) и пружинного механизма, состоящего из пружин 32, платформы ЭМП 16, правой серьги 17, левой серьги 18.
- Из платформы 16 выходит шток 11 (он же болт регулировки усилия сжатия) с гайками 12 и 13, на штоке 11 установлена вилка штока ЭМП 33.
- Снизу на рамке привода 31 закреплены: нижняя (подвижная)часть сердечника соленоида 34, нижний хомут 35, который болтами с гайками 36 притягивает нижнюю часть сердечника соленоида 34 к нижней опоре сердечника 37. Между нижней опорой сердечника 37 и сердечником 34 имеется резиновая вставка 38, позволяющая регулировать перекос нижней части сердечника в продольной плоскости с помощью гаек 36.
- Нижняя опора сердечника 37 притягивается к рамке ЭМП болтом 39 с парой гаек 40. Внутри рамки имеется вставка 41,
обеспечивающая жёсткость рамки в районе болта 39, также для жёсткости под гайки 40 установлена широкая шайба 42. Чтобы болт не проворачивался в процессе затягивания гаек, в нижней
опоре сердечника имеется шестигранный вырез 43 (рис.5).
- На торцы подвижной части сердечника ЭМП наклеены резинки 44, толщиной 2 мм (рис.4).
- Они нужны для увеличения быстродействия привода - создают немагнитный зазор, а также для смягчения ударов при смыкании половин сердечника.
Видео по работе сварочных аппаратов:
Привод для сварки:
пневматика или электромагнит?
Принцип работы
машины шовной сварки
12-173-П
Принцип работы многоточечной машины контактной точечной сварки 182
Принцип работы
контактной сварки
22-142-650
Принцип работы
машины шовной
сварки 17-162-Д
Принцип работы
машины точечной сварки
модель-25
Принцип работы
двухэлектродной машины
контактной сварки 1100
Принцип работы
двухэлектродной машины
контактной сварки 092-2Т
Принцип работы
станка шовной сварки
142-М
Принцип работы машины контактной точечной сварки
22-1200
Сварка дверного полотна на координатной машине контактной сварки СКС 2200
Принцип работы
координатной машины контактной сварки 2200 - видео 2
Принцип работы
координатной машины контактной сварки 2200 - видео 3
Машина стыковой сварки МС-18-Н
(сварка телескопических стоек)
Машина стыковой сварки МС-22-Н
(приварка скобы к проф.трубе)
Вам может понравиться:
Возможно Вас заинтересует:
Где мы находимся?
г.Челябинск, ул.2ая Павелецкая 36 корпус 9. Территория завода "Теплоприбор"
Любое использование либо копирование материалов или подборки материалов сайта, элементов дизайна и оформления допускается лишь с разрешения правообладателя и только со ссылкой на источник: www.stanki-urala.ru
Кто такой Джон Галт?
г.Челябинск, 2-я Павелецкая 36, корпус 9 //Территория завода "Теплоприбор"
Любое использование либо копирование материалов или подборки материалов сайта, элементов дизайна и оформления
допускается лишь с разрешения правообладателя и только со ссылкой на источник: www.stanki-urala.ru
Кто
Такой
Джон
Галт
