Производитель металлообрабатывающего оборудования
Угловырубные прессы и штампы
Производитель. Оплата по факту ☑
Вырубной электромех. пресс-штамп

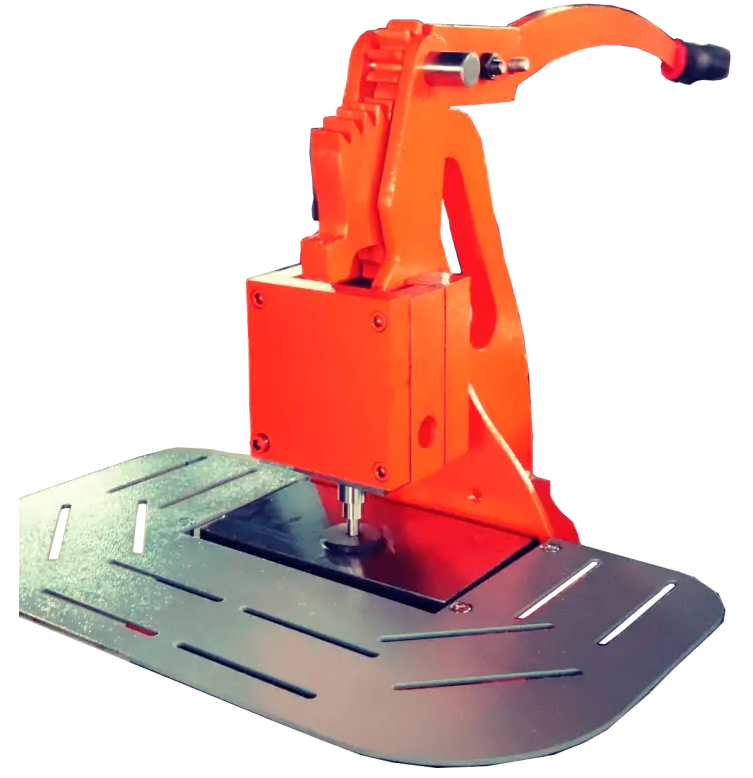

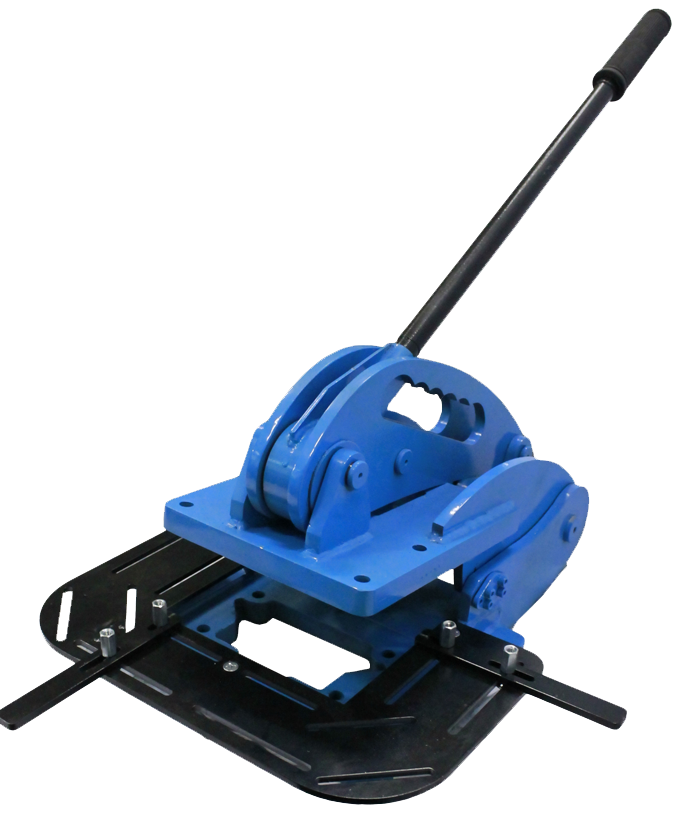

Ручной вырубной штамп
Штамп со сменным инструментом
Ножной пресс-штамп
от 90 800 ₽
Бесплатно по России:
Бесплатно по Казахстану:
Эл.почта:
угловырубные прессы и штампы
Подобная вырубка чаще всего применяется для подготовки заготовок металла при производстве фасадных кассет, где необходимо производить вырубку углов в прямоугольных заготовках с толщиной металла до 1.0 -1.5 мм.
от 90 800 руб.
фасадные кассеты
Скачай готовую презентацию для руководителя!
ПРЕСС-ШТАМПЫ. МОДЕЛЬНЫЙ РЯД:
Вырубной штамп для фасадных кассет К-100, К-200
Описание:
- Для угловой вырубки любого способного к резке материала;
- Устойчивая прочная конструкция;
- Штамп способен вырубать угол любой сложности в один этап;
- Удобные регулируемые упоры для позиционирования заготовки;
- Ножи (пуансон и матрица) из высококачественной инструментальной стали.
Схема:

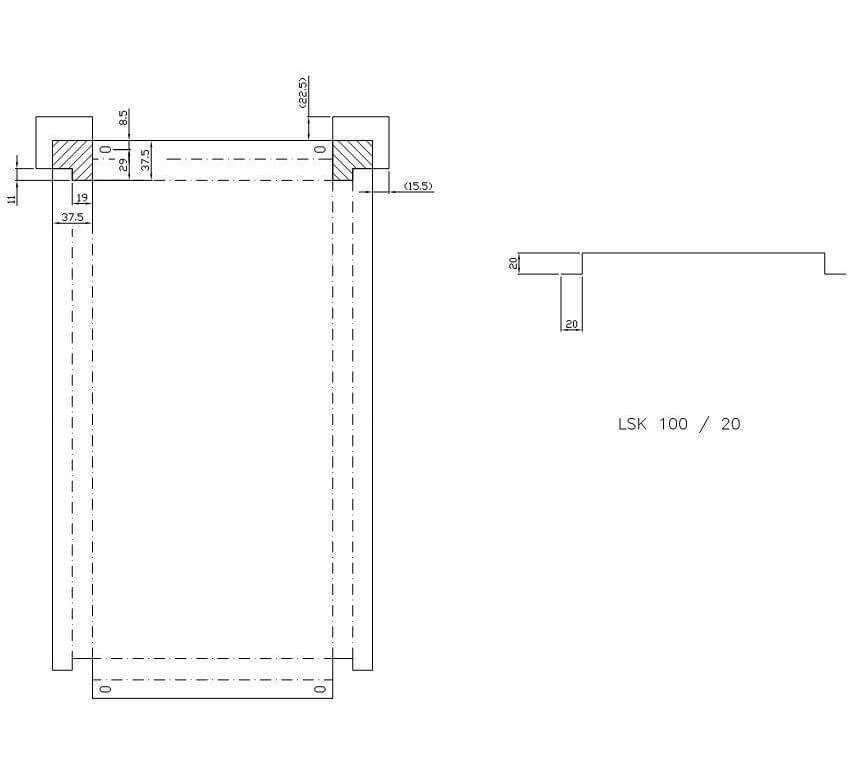

Штамп для вырубки углов кассеты К100 (для всех 4-х углов 1 штамп):

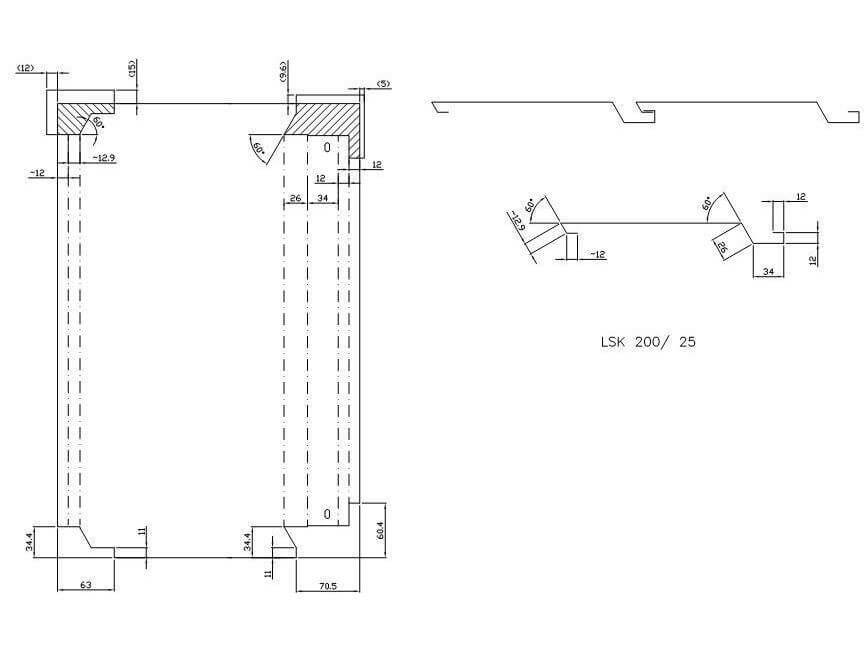

Штампы для вырубки углов кассеты К200 (1 штамп для вырубки верхних 2-х углов кассеты, 2-ой Штамп для вырубки нижних 2-х углов кассеты):
Под к-100, к-200 (верхний угол), к-200 (нижний угол), под любой угол +отверстие

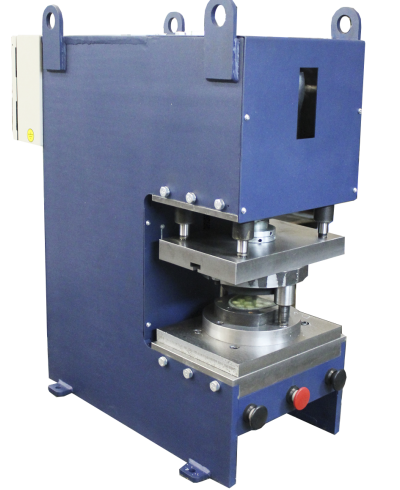

Пресс-штамп со сменным рабочим инструментом
Описание:
Прочная стальная одностоечная конструкция
Регулируемые упоры для повышения серийности при производстве и 100% повторяемости изделий
Возможность замены рабочего инструмента
Особенности:
Для вырубки любого способного к резке материала;
Монолитная прочная конструкция;
Штамп способен вырубать угол любой сложности в один этап;
Удобные упоры для позиционирования заготовки;
Ножи из высококачественной инструментальной стали.
Гибочные оснастки
Регулируемые упоры для повышения серийности при производстве и 100% повторяемости изделий
Возможность замены рабочего инструмента
Под угловую вырубку,
под замкнутый контур

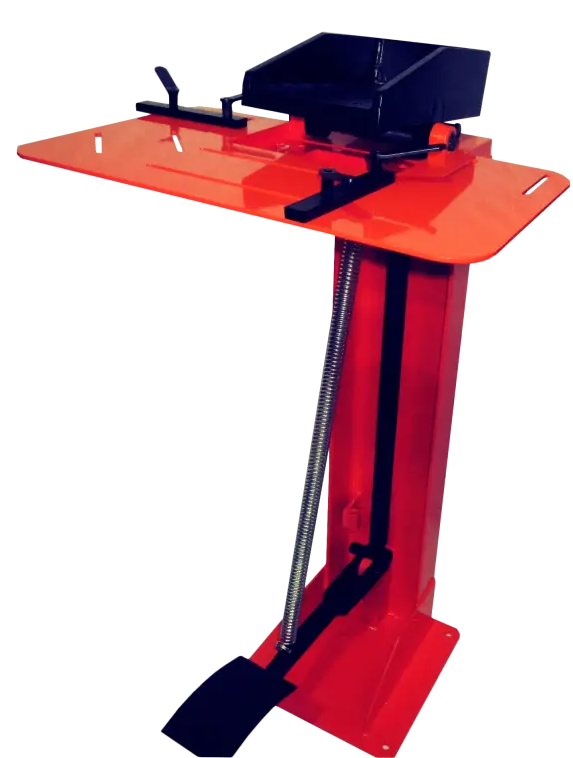

Вырубной пресс-штамп педальный (ножной)
Схема:
Штамп для вырубки углов кассеты К100 (для всех 4-х углов 1 штамп):
Штампы для вырубки углов кассеты К200 (1 штамп для вырубки верхних 2-х углов кассеты, 2-ой Штамп для вырубки нижних 2-х углов кассеты):
Описание:
Для вырубки любого способного к резке материала;
Устойчивая прочная конструкция с отверстиями для жесткого крепления к полу;
Штамп способен вырубать угол любой сложности в один этап;
Удобные регулируемые упоры для позиционирования заготовки;
Ножи (пуансон и матрица) из высококачественной инструментальной стали.
Вырубка по чертежу заказчика
Регулируемые упоры для повышения серийности при производстве и 100% повторяемости изделий
Возможность замены рабочего инструмента
Под к-100, к-200 (верхний угол), к-200 (нижний угол), под любой угол +отверстие

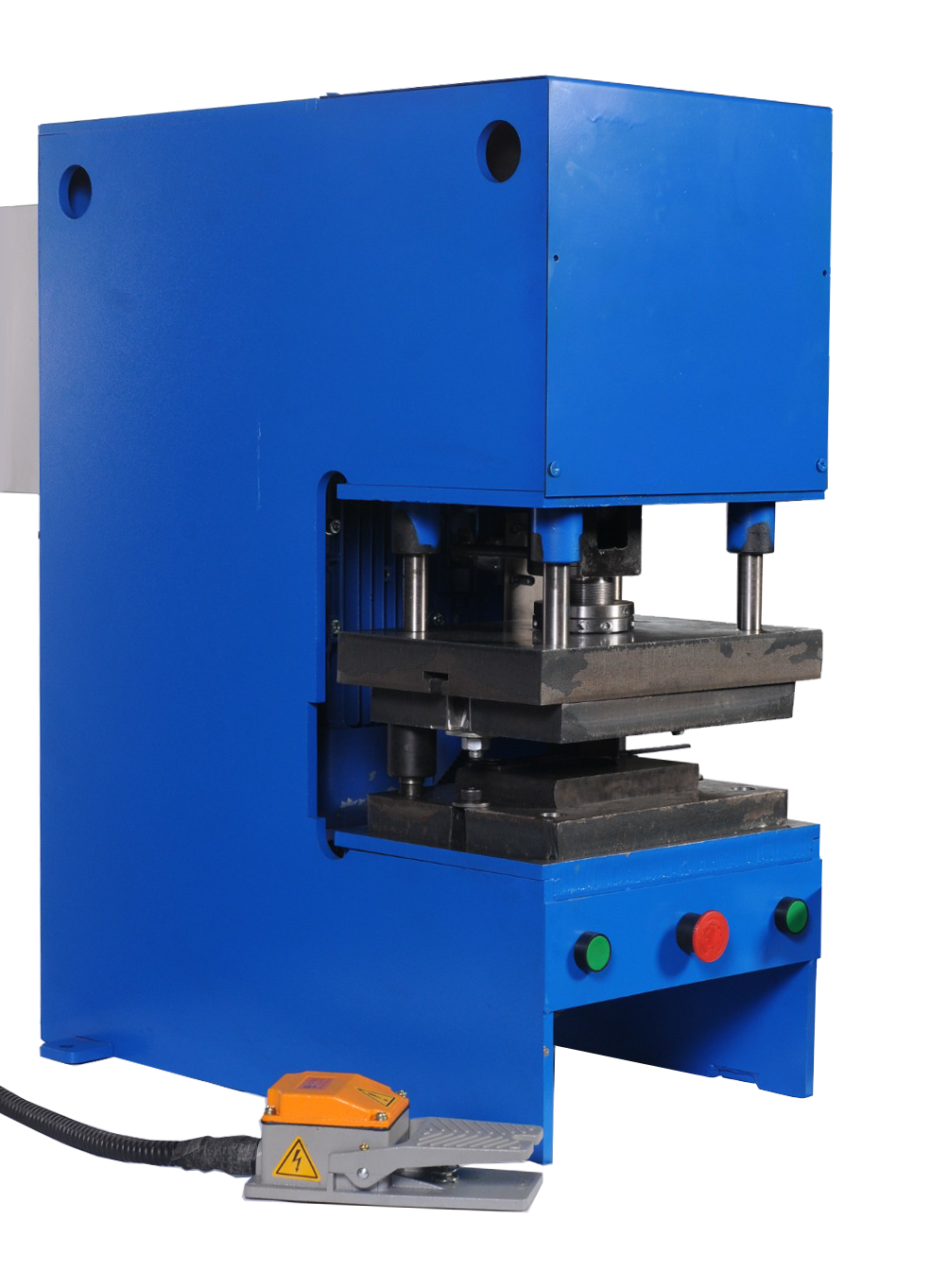

Вырубной пресс-штамп электромеханический
Под к-100, к-200 (верхний угол), к-200 (нижний угол), под любой угол +отверстие
Схема:
Штамп для вырубки углов кассеты К100 (для всех 4-х углов 1 штамп):
Штампы для вырубки углов кассеты К200 (1 штамп для вырубки верхних 2-х углов кассеты, 2-ой Штамп для вырубки нижних 2-х углов кассеты):
Описание:
Для вырубки любого способного к резке материаДля угловой вырубки любого способного к резке материала;
Устойчивая прочная конструкция;
Штамп способен вырубать угол любой сложности в один этап;
Удобные упоры для позиционирования заготовки;
Ножи из высококачественной инструментальной стали.

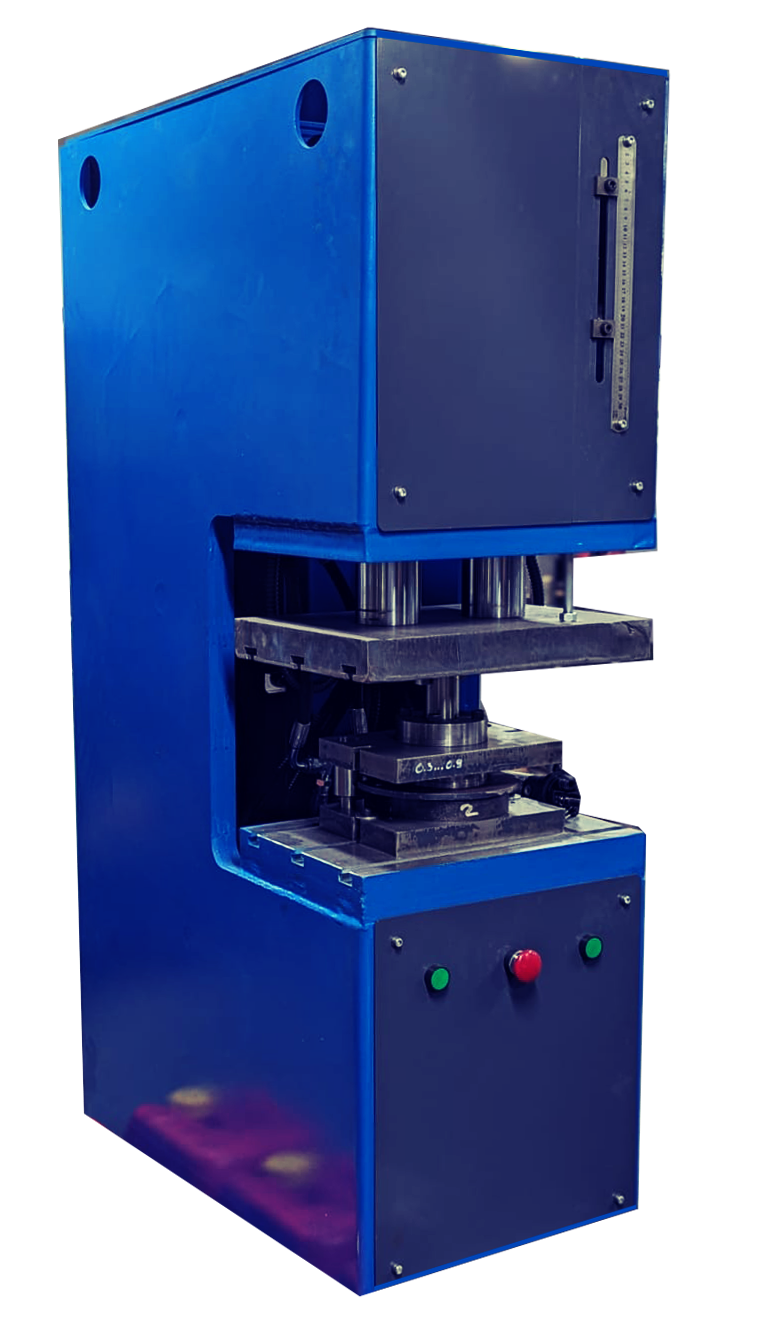

Гидравлические пресса серии Атлант
Усилие от 20 тонн до 60 тонн.
Описание:
Гидравлические прессы Атлант предназначены для самых разных видов штампования и вырубки, а их гибкие настройки позволят вам получить именно тот результат, который нужен.
Прессы Атлант способны развивать усилие от 20 до 60 тонн, что делает их идеальным выбором для широкого спектра применений. Кроме того, они могут совершать до 30 ударов в минуту, что обеспечивает высокую производительность. Прессы оснащены регулируемым ходом штока и положением верхней и нижней мёртвых точек, что позволяет точно настроить оборудование под конкретную задачу.
Прессы Атлант изготовлены из качественных комплектующих российского производства, включая гидросистему. Это не только гарантирует высокую надёжность оборудования, но и позволяет нам предложить вам доступные цены, не жертвуя при этом качеством.
*
Удобный доступ к рабочей зоне благодаря С-образной форме пресса - это возможность реализовывать на нем широкий спектр задач и простота замены оснастки. Пресс с поршневой конструкцией . Возможна настройка рабочего хода ползуна в диапазоне до 300 мм.
**
Пресс имеет два режима управления - полуавтоматический и автоматический. Переключение режимов происходит двухпозиционным переключателем. Управление ходом ползуна осуществляется при помощи напольной педали или кнопок на лицевой панели.
Особенности:
- Устойчивая прочная конструкция;
- Запуск производится по нажатию напольной педали, либо с панели управления
- Надёжная и тихая гидравлика
- Возможность регулировки хода для настройки под разные штампы и задачи
Характеристики:
Максимальное усилие - 40 тонн (изготовим пресса до 60 тонн).
Тип управления (режим 1) - ножной, педальный
Тип управления (режим 2) - ручной, две кнопки
Материал рекомендуемый для инструмента штампов: Нож (пуансон) Основание (матрица) : Сталь Х12МФ
56…60 HRC
Габариты: 1100х550х2100
Масса (вес): 800 кг
Производительность (мм/мин): 300
Габариты штампа, мах (ВхШхГ): 300х400х300
Ход верхней траверсы: 200 мм
Диапазон регулирования высоты хода: +/-25
Мощность: 4.4 кВт
Напряжение питания: 380 В
Частота: 50 Гц
Маслостанция: 160 бар
Частота хода: 30 ударов в минуту
Заводской номер: ХХ-ХХХХХ
Дополнительно, в случае необходимости, мы предлагаем дыровырубной штамп для вырубки овальных отверстий.
Нет чертежа? Нужна помощь?
Получи список чертежей для вырубки
фасадных кассет к-100, к-200
Занимаемся проектированием и производством штамповой оснастки с 2010 года
Видео по работе станка:
Можем адаптировать под Вашу задачу или изготовить линию с размотчиком, намотчиком и устройством подачи в зону вырубки.
