пуклевочные станки
Разработаны для создания надежного заклепочного соединения, формирующегося за счет сдавливания материала и его пластической деформации, без применения дополнительных соединительных элементов (заклепок). Зачастую используются в изготовлении воздуховодов (для крепления шинореечного профиля к коробу воздуховода)
Получаемая «пресс-заклепка» (заклепка, пукля, холодная спайка, клинч соединение) является надежным неразъемным соединением, сопрягаемых между собой металлических листов или профилей под давлением. Процесс формирования происходит путем холодной штамповки материалов с образование геометрического замыкания за один рабочий цикл Пуансона. Соединение может быть как двухслойным, так и многослойным, при этом можно соединять между собой детали из нержавеющей стали и обычной, алюминия и других цветных металлов. Преимуществом также можно считать отсутствие повреждения отделки поверхности деталей, имеющих окраску или покрытие.
от 69 300 руб
YouTube!

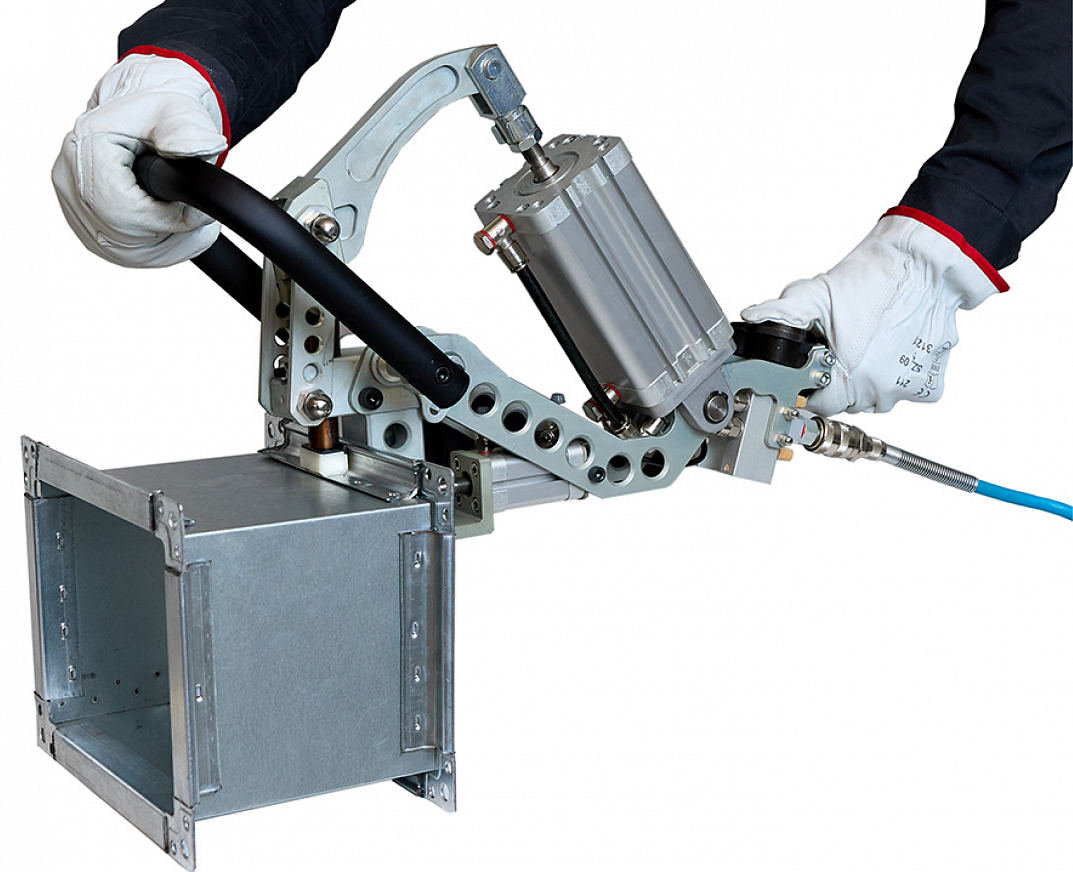

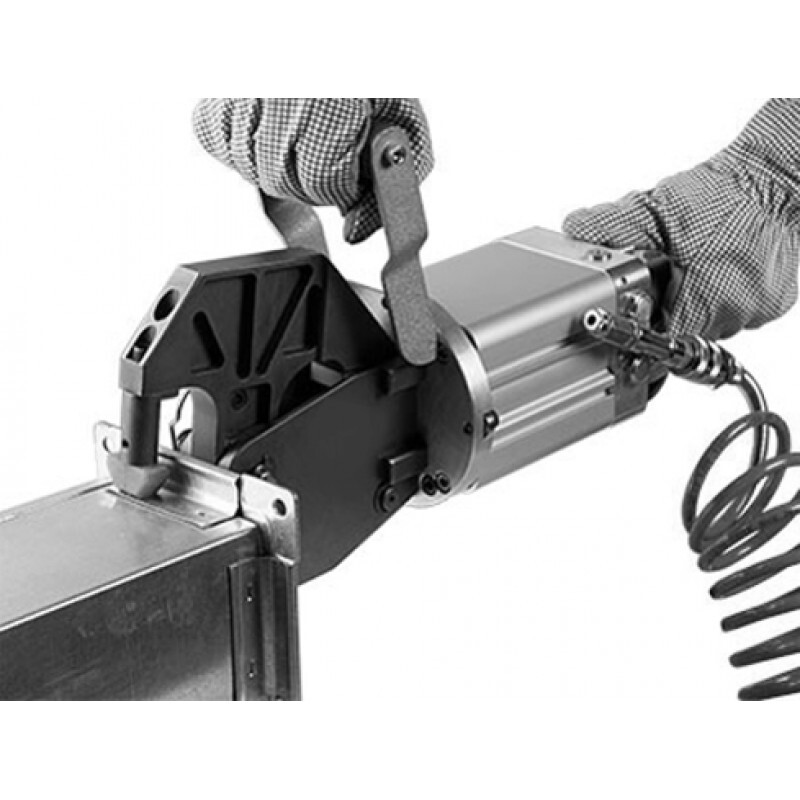

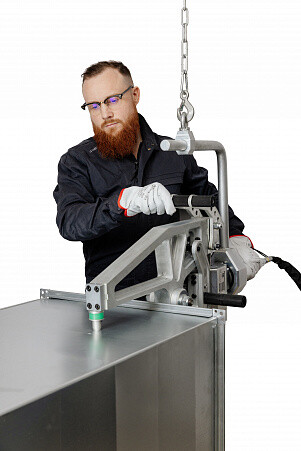

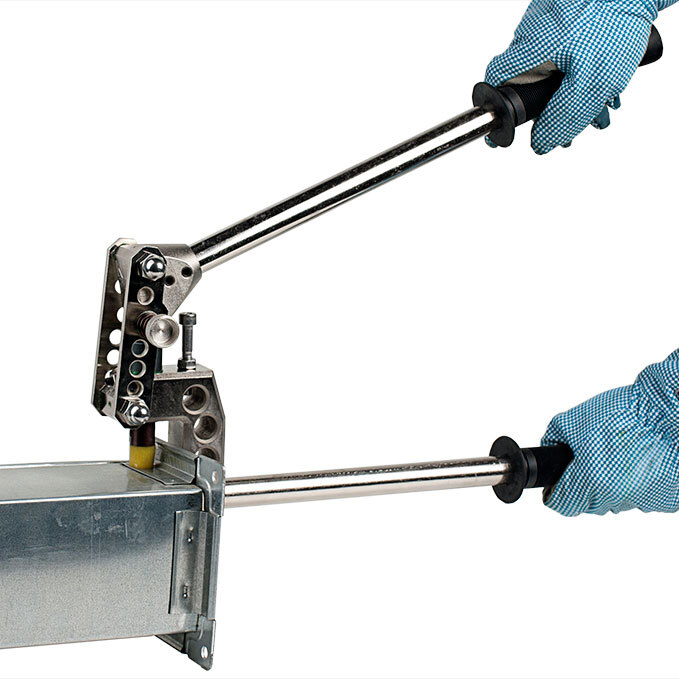

Пуклевочное соединение Воздуховодов
Производитель металлообрабатывающего оборудования
ПУКЛЕВОЧНЫЕ СТАНКИ:
От производителя!
YouTube!

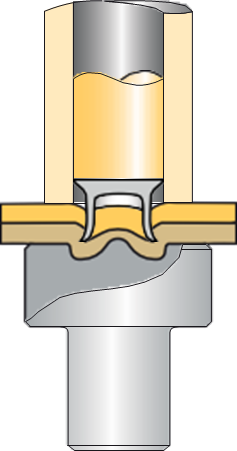

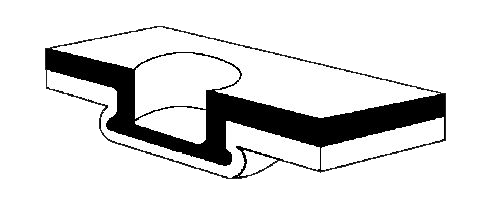

Что значит надежное соединение PRESS-STEEL?
Получаемая «пресс-заклепка» (заклепка, пукля, холодная спайка, клинч соединение) является надежным неразъемным соединением, сопрягаемых между собой металлических листов или профилей под давлением. Процесс формирования происходит путем холодной штамповки материалов с образование геометрического замыкания за один рабочий цикл Пуансона. Соединение может быть как двухслойным, так и многослойным, при этом можно соединять между собой детали из нержавеющей стали и обычной, алюминия и других цветных металлов. Преимуществом также можно считать отсутствие повреждения отделки поверхности деталей, имеющих окраску или покрытие.
Какие преимущества даёт соединение PRESS-STEEL?
- Соединение имеет высокие прочностные характеристики;
- Формирование «пресс-заклепки» происходит мгновенно;
- Отсутствие ограничений по количеству слоев соединяемого материала;
- Возможность соединения заготовок из разных сталей и сплавов;
- Отсутствие дополнительных крепежных элементов;
- Отсутствие нарушения поверхности из-за нагрева, коррозионностойкость не нарушается;

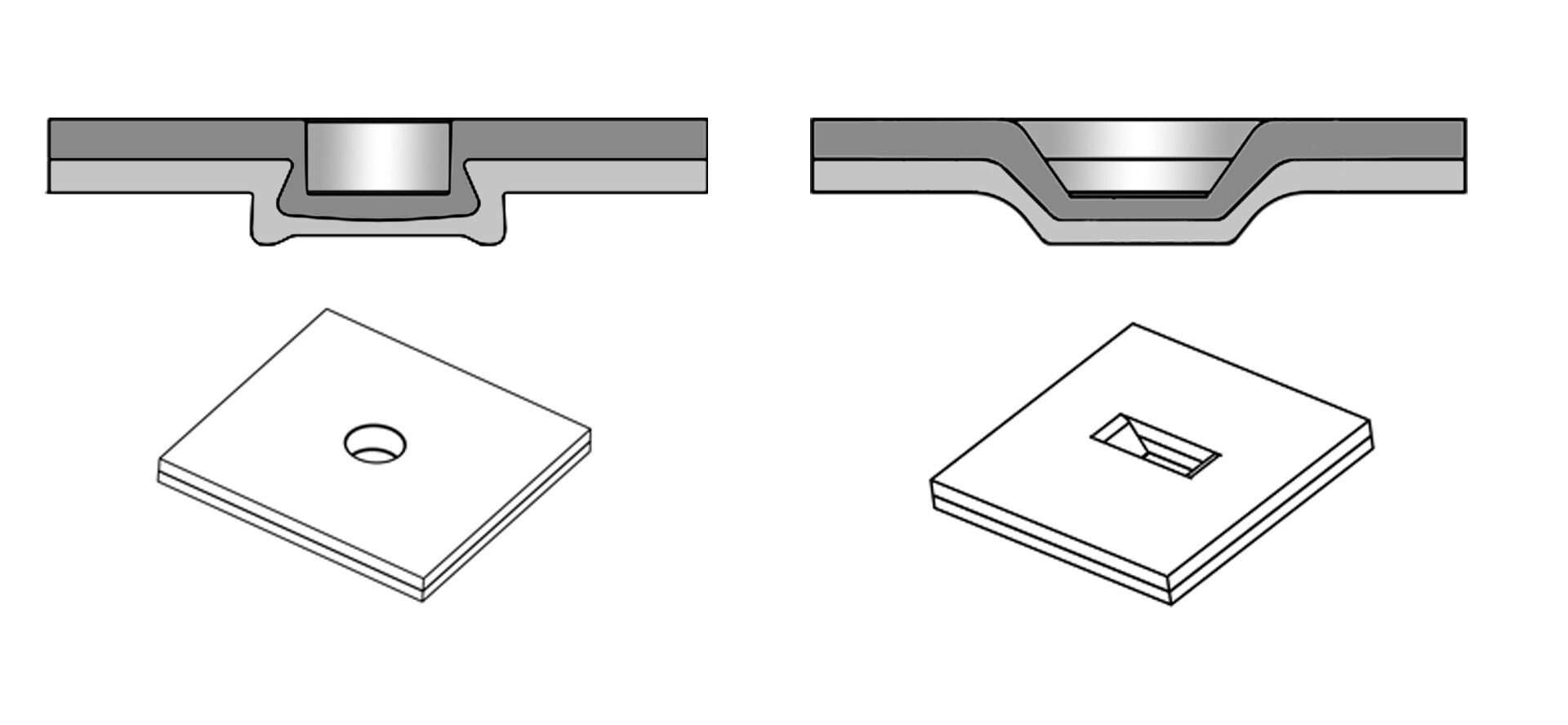

- Точка соединения прямоугольного сечения отлично подходит для сталей с повышенной твердостью, нержавеющих сталей;
- На выходе продукция отличного качества;
технология PRESS-STEEL:

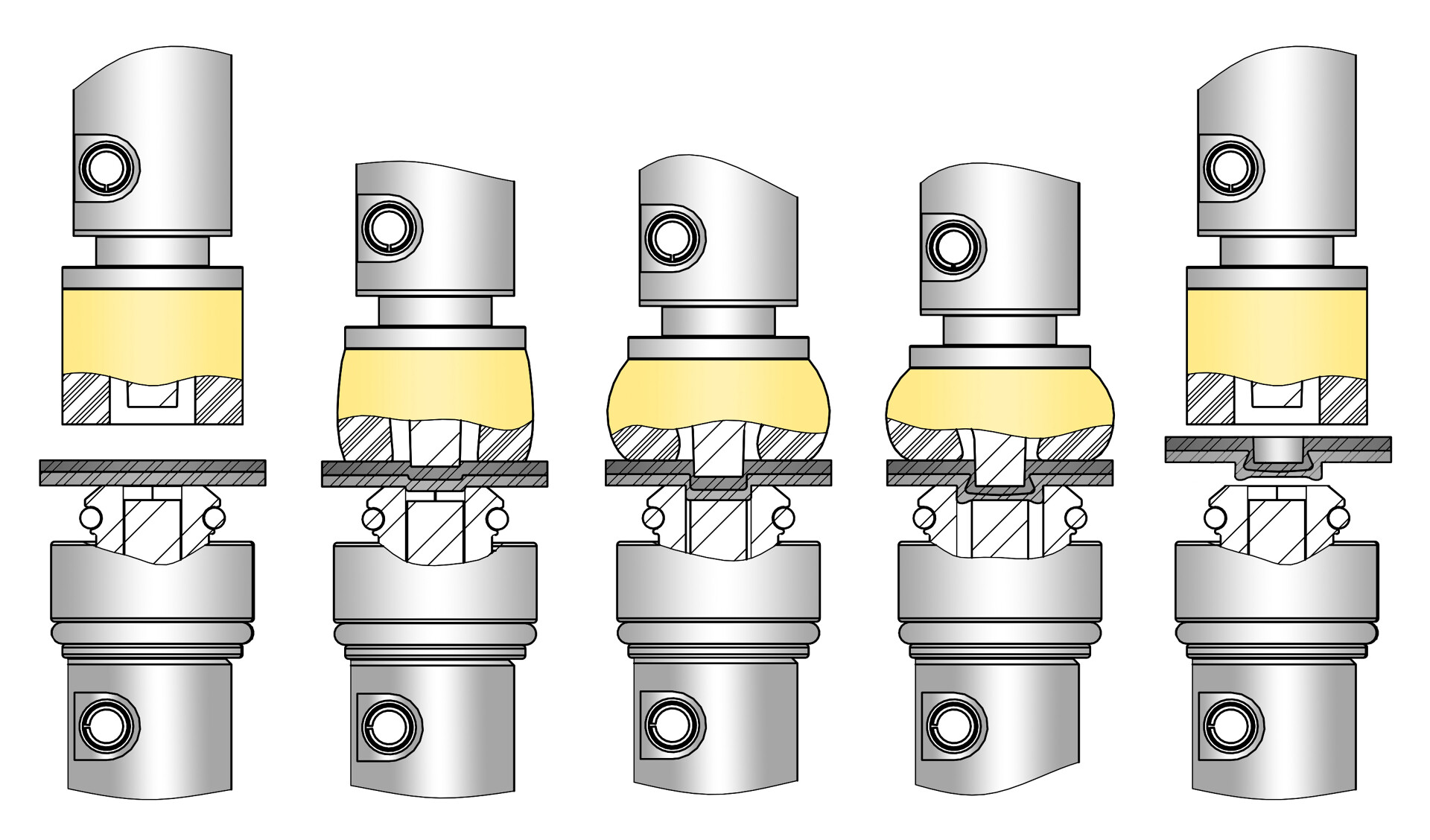

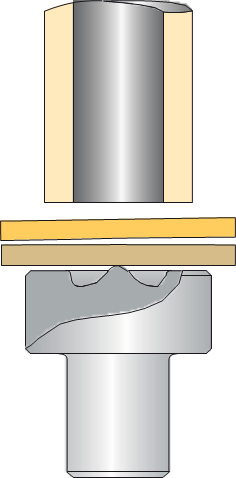

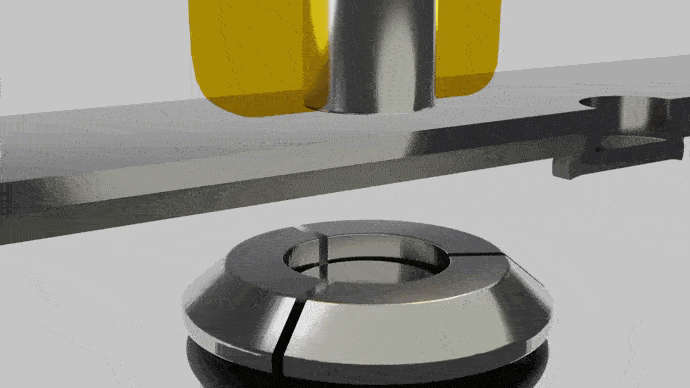

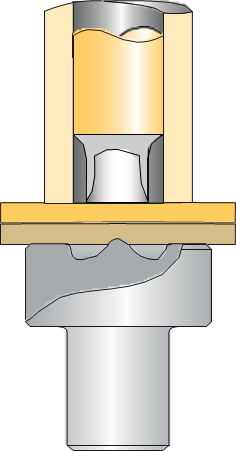

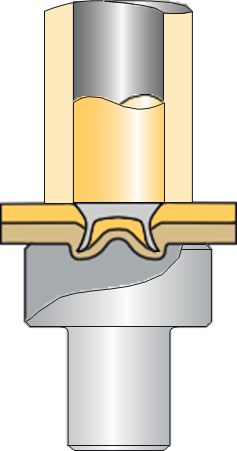

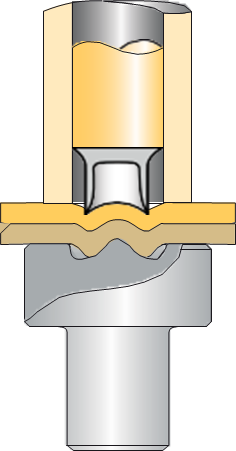

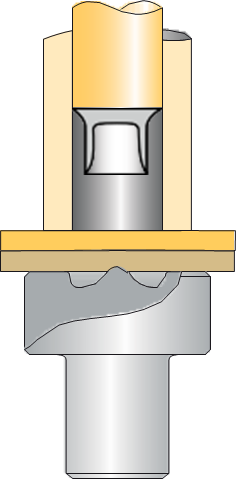

Как это работает?

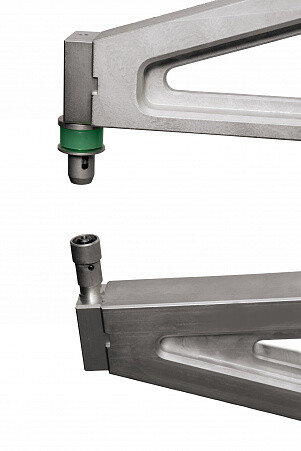

1. Листы металла помещаются между пуансоном и матрицей.
2. Пуансон с силой давит на металл, вдавливая его в матрицу.
3. Нижний лист, упираясь в матрицу, начинает "растекаться" в стороны под давлением, образуя прочное соединение с верхним листом за счет геометрического замыкания.
4. Пуансон поднимается, давление ослабевает.
5. Листы надежно соединены и готовы к использованию.
в чем преимущества:
- Быстрота: занимает доли секунды (0,1 - 0,3 секунды).
- Простота: Не требует специальных навыков или сложного оборудования.
- Универсальность: Подходит для соединения стали, нержавеющей стали, алюминия и других металлов.
- Адаптивность: Инструмент PRESS-STEEL легко интегрируется в различные прессы, станки и роботы. Можно создавать как одиночные соединения, так и множественные точки крепления.
- Экономичность: Не требует дополнительных соединительных элементов (заклепок), что сокращает расходы и уменьшает количество отходов.
- Экологичность: Клинчинг не создает искр, что исключает риск возгорания, а также не выделяет дым или вредные газы. Клинчинг требует меньше энергии, чем сварка, что делает его более энергоэффективным и соответственно, более экологичным.
Клинчинг PRESS-STEEL – это быстрое, экономичное и экологичное решение для создания прочных и надежных соединений металлических деталей.

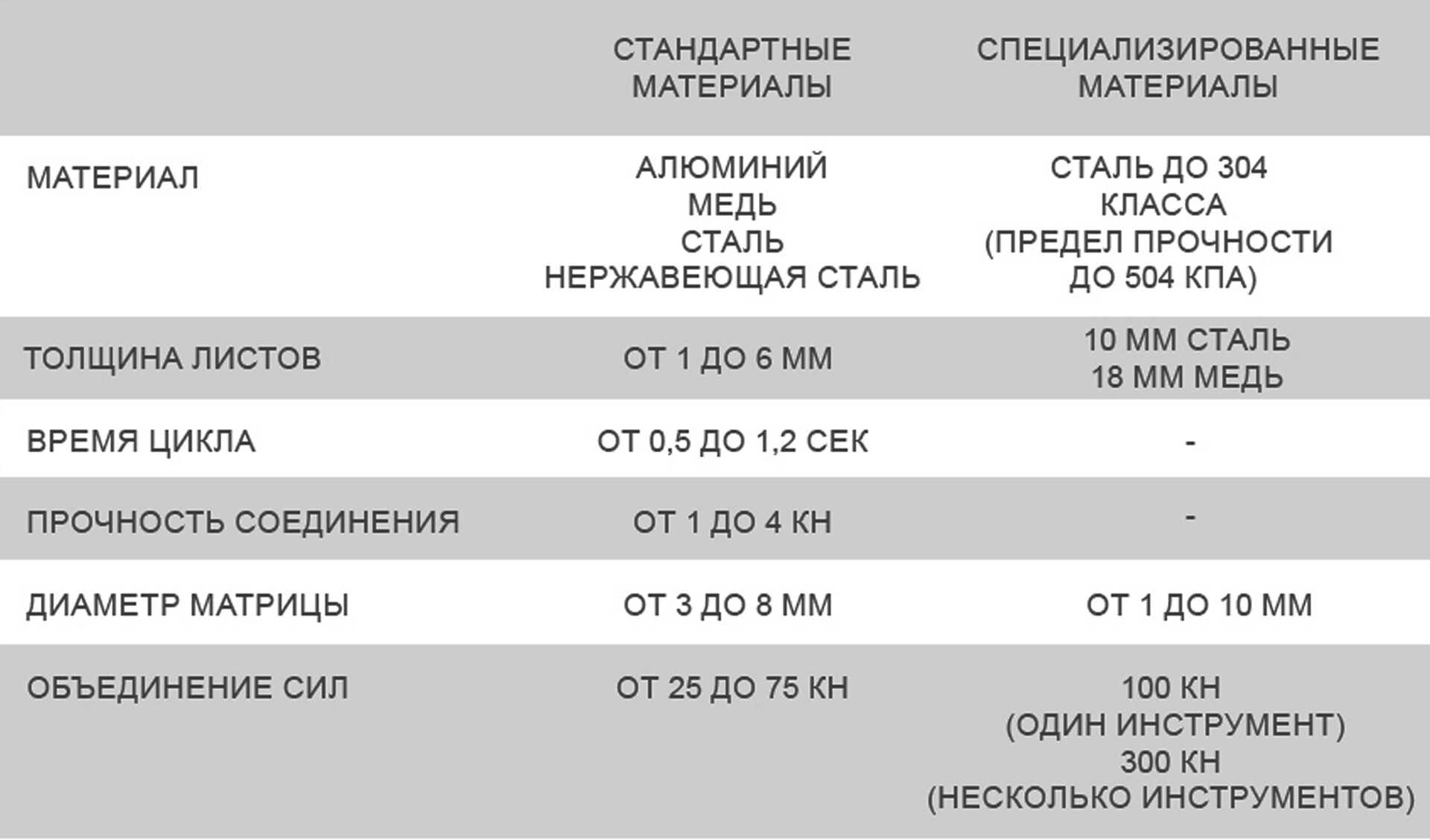

материалы для клинчинга:
- Низкоуглеродистые и микролегированные стали.
- Оцинкованная, органически окрашенная и предварительно окрашенная сталь.
- Нержавеющие стали.
- Легкие материалы, такие как пластичные алюминиевые сплавы.
- Также можно соединить разные комбинации материалов, например, сталь с алюминием.

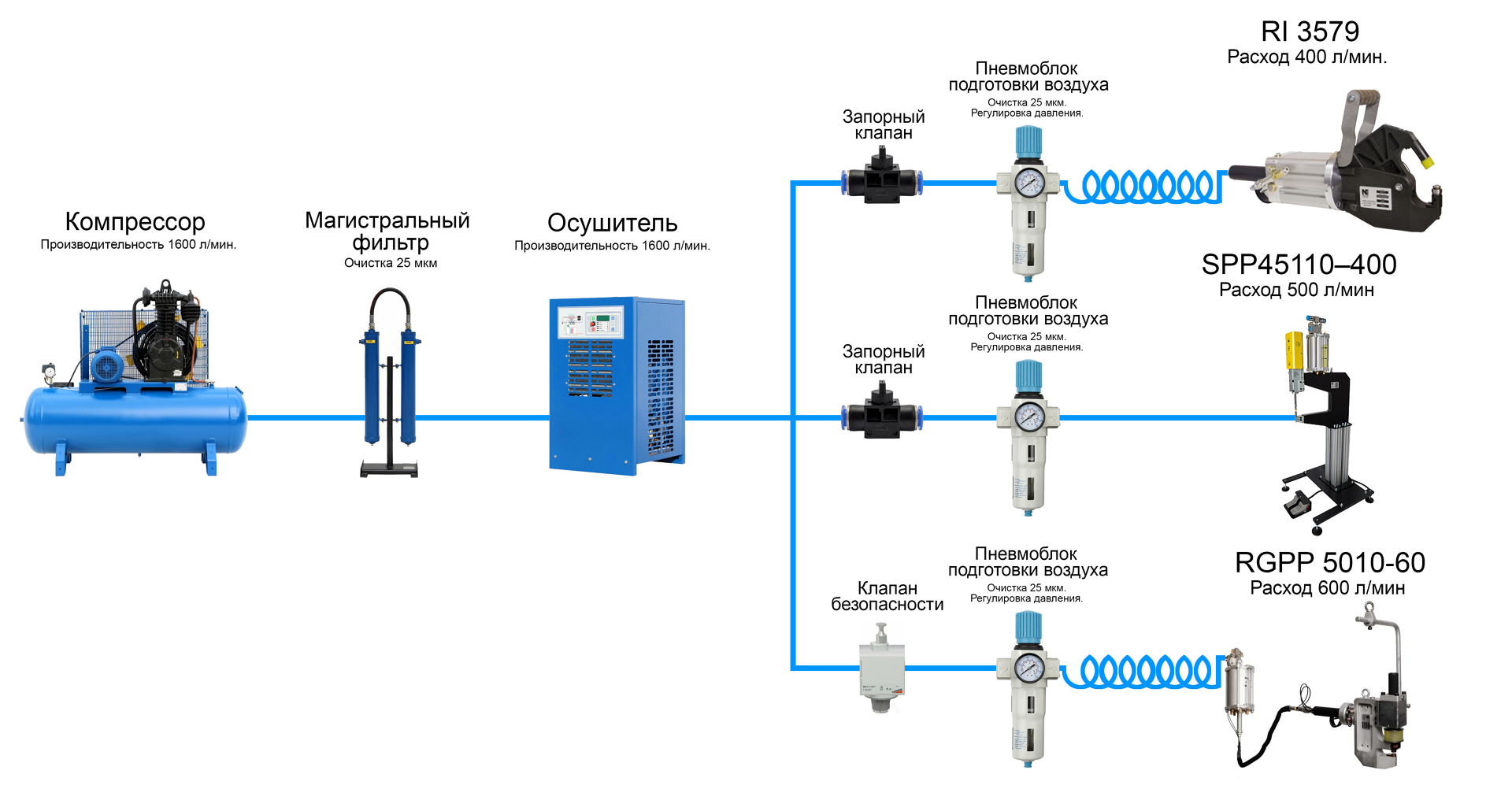

подключение PRESS-STEEL:

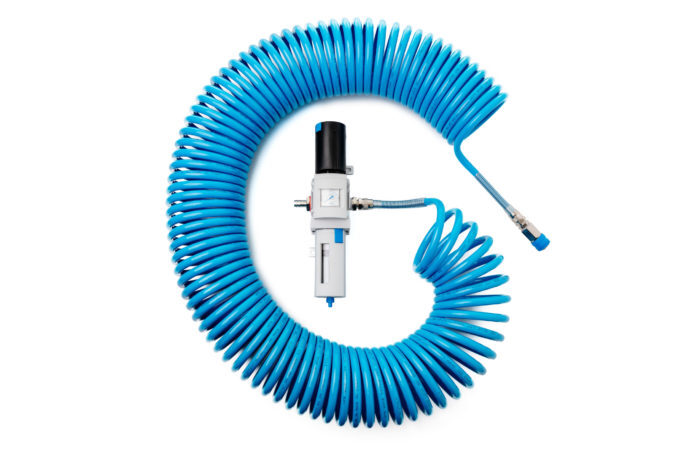

Предлагаем готовое решение для пневматических инструментов PRESS-STEEL, которое обеспечит максимальную эффективность и продлит срок их службы за счет комплексного подхода к подготовке и подаче сжатого воздуха.
В основе схемы лежит компрессор, создающий необходимое давление воздуха для работы инструментов. Для обеспечения подачи качественного сжатого воздуха, свободного от загрязнений и влаги, в схему включены: магистральный фильтр, задерживающий крупные частицы пыли и грязи; осушитель, удаляющий излишнюю влагу, которая может привести к коррозии внутренних элементов инструмента и вымываю смазки; и наконец, влагоотделяющий фильтр тонкой очистки непосредственно перед инструментом. Он дополнительно очищает воздух от мельчайших частиц и конденсата, гарантируя оптимальные условия работы для высокоточных пневматических распределителей и клапанов инструмента.
Регулятор давления, установленный после осушителя, позволяет точно настроить и поддерживать оптимальное давление, предотвращая перегрузки и преждевременный износ инструмента. Для комфортной работы оператора используется спиральная трубка, обеспечивающая свободу перемещения в рабочей зоне.
Выбирая наше решение, вы получаете не просто набор компонентов, а продуманную систему подготовки сжатого воздуха, которая обеспечит надежную и эффективную работу пневматических инструментов PRESS-STEEL на протяжении долгого срока службы.
Пуклевочное соединение Воздуховодов
от 69 300 рублей
сферы применения:
Системы Вентиляции
Электрическая промышленность
Строительная отрасль
Бытовая техника
АВТОМОБИЛЬНАЯ ПРОМЫШЛЕННОСТЬ
СУДОСТРОЕНИЕ
ВАГОНОСТРОЕНИЕ
В системах отопления, вентиляции и кондиционирования воздуха (ОВК) клинчинг инструмент особенно ценен благодаря безопасности и чистоте процесса соединения деталей.
Поскольку не используются искры, дым и газы, пуклевочный инструмент идеально подходит для работы с оцинкованными деталями, не повреждая покрытие.
Поскольку не используются искры, дым и газы, пуклевочный инструмент идеально подходит для работы с оцинкованными деталями, не повреждая покрытие.
ШИРОКО ИСПОЛЬЗУЕТСЯ ДЛЯ СБОРКИ РАЗЛИЧНЫХ ЭЛЕМЕНТОВ СИСТЕМ ОВК
- Воздуховоды: прочные и герметичные соединения обеспечивают эффективную работу системы вентиляции.
- Печи, водогрейные котлы: надежные и долговечные соединения гарантируют безопасность работы.
- Солнечные коллекторы: точное и прочное соединение элементов обеспечивает максимальную эффективность системы.
- Кондиционеры, теплообменники: герметичность и прочность соединений гарантируют бесперебойную работу системы кондиционирования.
Таким образом, клинчинг инструмент оптимизирует процесс монтажа систем ОВК, увеличивает скорость работы, обеспечивает безопасность и качество соединений.
В ЭЛЕКТРИЧЕСКОЙ ПРОМЫШЛЕННОСТИ, ГДЕ ВАЖНЫ ТОЧНОСТЬ, НАДЁЖНОСТЬ И БЕЗОПАСНОСТЬ, ПУКЛЕВОЧНЫЙ ИНСТРУМЕНТ НАШЁЛ СВОЁ ПРИМЕНЕНИЕ В САМЫХ РАЗНЫХ ОБЛАСТЯХ:
- Соединение проводников: пуклевочные соединения обеспечивают прочный контакт с минимальным сопротивлением, что особенно важно для передачи больших токов. Этот метод используется как для соединения токопроводящих элементов между собой, так и для их фиксации на клеммах и контактах.
- Сборка электронных устройств: Миниатюрные пуклевочные соединения применяются для крепления плат, микросхем, разъемов и других элементов в электронных устройствах. Это позволяет создавать компактные и надёжные приборы, устойчивые к вибрациям и механическим воздействиям.
- Производство электрических контактов: PRESS-STEEL инструмент используется для создания прочных и износостойких контактов в выключателях, реле, розетках и других электрических компонентах.
ПРЕИМУЩЕСТВА ПУКЛЕВОЧНОГО ИНСТРУМЕНТА В ЭЛЕКТРОТЕХНИКЕ:
- Высокая скорость и простота использования: позволяет автоматизировать процессы и сократить время производства.
- Отсутствие нагрева: исключает риск повреждения чувствительных к температуре компонентов.
- Чистота: не требует использования припоя, флюсов и других материалов, которые могут загрязнить электронные компоненты.Применение PRESS-STEEL инструмента в электротехнике способствует миниатюризации устройств, повышению их надежности и долговечности, а также снижению стоимости производства.
Применение PRESS-STEEL инструмента в электротехнике способствует миниатюризации устройств, повышению их надежности и долговечности, а также снижению стоимости производства.ст
В строительной отрасли пуклевочный инструмент используется для сборки самых разных конструкций. Его ценят за высокую прочность и долговечность соединений, которые не боятся вибрации и обеспечивают полную герметичность.
БЛАГОДАРЯ СВОИМ СВОЙСТВАМ, КЛИНЧИНГ-ИНСТРУМЕНТ ПРИМЕНЯЕТСЯ ДЛЯ СБОРКИ РАЗНООБРАЗНЫХ ОБЪЕКТОВ:
В строительной отрасли пуклевочный инструмент используется для сборки самых разных конструкций. Его ценят за высокую прочность и долговечность соединений, которые не боятся вибрации и обеспечивают полную герметичность.
- Дверные и оконные рамы: обеспечивает точную установку и прочность фиксации.
- Элементы пола и крыши: гарантирует надежное соединение и устойчивость к нагрузкам.
- Желоба, кабельные лотки, облицовка: обеспечивает герметичность и эстетичный внешний вид.
- Легкие стальные каркасы: быстро собираются, сохраняя прочность конструкции.
- Лифты, вентиляция, освещение, гаражные ворота, почтовые ящики: просто и надежно устанавливаются, обеспечивая долговечность и функциональность.
- Строительные леса: прочные и устойчивые, обеспечивают безопасность рабочих.
Таким образом, пуклевочный инструмент оптимизирует процесс строительства, ускоряет монтаж и повышает качество конечного результата.
В производстве бытовой техники пуклевочный инструмент нашел свое применение благодаря скорости, точности, долговечности и эффективности создаваемых соединений.
ЭТО ПОЗВОЛИЛО АКТИВНО ИСПОЛЬЗОВАТЬ ЛИСТОВОЙ МЕТАЛЛ ПРИ СОЗДАНИИ ШИРОКОГО СПЕКТРА БЫТОВЫХ ПРИБОРОВ:
- Холодильники, морозильники: прочные и герметичные соединения обеспечивают надежную термоизоляцию.
- Охладители бутылок, торговые автоматы: эстетичность и долговечность соединений важны для внешнего вида и долгого срока службы.
- Витрины: прочность и точность соединений позволяют создавать привлекательные и надежные конструкции.
- Стиральные машины, посудомоечные машины: устойчивость к вибрации и герметичность соединений обеспечивают долговечность и защиту от протечек.
- Микроволновые печи: точность и надежность соединений важны для безопасной и эффективной работы.
Применение клинчинг инструмента в производстве бытовой техники позволяет оптимизировать процесс сборки, снизить затраты и улучшить качество конечного продукта.
В автомобильной промышленности, где стандарты качества чрезвычайно высоки, клинчинг инструмент занял прочные позиции. Ручные, полуавтоматические и полностью автоматические пуклевочные системы соответствуют строгим требованиям отрасли, обеспечивая высокую эффективность и качество сборки.
ПРЕИМУЩЕСТВА PRESS-STEEL ИНСТРУМЕНТА В АВТОМОБИЛЕСТРОЕНИИ:
- Экономия затрат: снижение расходов на электроэнергию в процессе производства.
- Высокое качество соединений: прочность, долговечность, устойчивость к вибрациям и коррозии.
- Точность и повторяемость: важные факторы для современного автомобилестроения.
- Безопасность: отсутствие искр, дыма и газов повышает безопасность производства.
- Соединение различных материалов: позволяет надежно соединять различные материалы, например, стальной внутренний каркас автомобиля с внешними элементами из алюминия или оцинкованного металла.
ПУКЛЕВОЧНЫЙ ИНСТРУМЕНТ ИСПОЛЬЗУЕТСЯ ДЛЯ СБОРКИ РАЗЛИЧНЫХ КОМПОНЕНТОВ АВТОМОБИЛЯ:
- Кузовные детали: двери, капоты, крылья, обеспечивая прочность и безопасность конструкции.
- Элементы шасси: лонжероны, рычаги подвески, гарантируя надежность и долговечность.
- Детали салона: кресла, панели приборов, обеспечивая эстетичный внешний вид и комфорт.
В итоге, клинчинг инструмент позволяет автопроизводителям создавать более легкие, безопасные и экономичные автомобили, соответствующие современным требованиям рынка.
В СУДОСТРОЕНИИ, ГДЕ ПРОЧНОСТЬ, ДОЛГОВЕЧНОСТЬ И УСТОЙЧИВОСТЬ К КОРРОЗИИ ИГРАЮТ ПЕРВОСТЕПЕННУЮ РОЛЬ, PRESS-STEEL ИНСТРУМЕНТ НАШЕЛ ШИРОКОЕ ПРИМЕНЕНИЕ:
- Монтаж каркасов: Пуклевочные соединения используются для сборки прочных и легких каркасов для кают, переборок, палубных надстроек. Этот метод ускоряет процесс сборки и позволяет создавать сложные конструкции с высокой точностью.
- Установка защитных кожухов: Клинчинг инструмент идеально подходит для крепления защитных кожухов на трубы, кабели, вентиляционные каналы и другое оборудование. Такие соединения герметичны, устойчивы к вибрации и не боятся агрессивной морской среды.
- Изготовление заслонок: Пуклевочные соединения применяются для крепления элементов заслонок, лю-ков, дверей и других подвижных конструкций на судах. Они обеспечивают надежную и долговечную фиксацию, устойчивую к динамическим нагрузкам и коррозии.
ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ПУКЛЕВОЧНОГО ИНСТРУМЕНТА В СУДОСТРОЕНИИ:
- Высокая прочность и надежность: Пуклевочные соединения выдерживают значительные нагрузки и вибрации, что особенно важно в условиях морской качки.
- Устойчивость к коррозии: Использование алюминиевых, нержавеющих или оцинкованных пуклевок обеспечивает долговечность соединений в условиях высокой влажности и воздействия соленой воды.
- Эстетичный внешний вид: Пуклевочные соединения выглядят аккуратно и не портят внешний вид судна.
В целом, PRESS-STEEL инструмент является незаменимым помощником в судостроении, позволяющим создавать надежные, долговечные и безопасные суда различного назначения.
В ВАГОНОСТРОЕНИИ, ГДЕ ВАЖНЫ ПРОЧНОСТЬ, НАДЕЖНОСТЬ И ДОЛГОВЕЧНОСТЬ КОНСТРУКЦИИ, ПУКЛЕВОЧНЫЙ ИНСТРУМЕНТ НАШЕЛ ШИРОКОЕ ПРИМЕНЕНИЕ:
- Соединение элементов каркаса и облицовки вагонов: Пуклевочные соединения используются для крепления стеновых панелей, крыши, пола и других элементов каркаса. Они обеспечивают высокую прочность, герметичность и устойчивость к вибрациям, что особенно важно при эксплуатации вагонов в различных климатических условиях.
- Сборка хопперов: В производстве хопперов-зерновозов, хопперов для сыпучих грузов и других специализированных вагонов пуклевочные соединения используются для крепления элементов кузова, люков, разгрузочных устройств. Они обеспечивают прочность, герметичность и долговечность конструкции, что важно для транспортировки различных видов грузов.
ПРЕИМУЩЕСТВА ПРИМЕНЕНИЯ PRESS-STEEL ИНСТРУМЕНТА В ВАГОНОСТРОЕНИИ:
- Высокая скорость и экономичность: Пуклевочные соединения можно устанавливать быстро и с минимальны-ми затратами электроэнергии, что ускоряет процесс производства и снижает его стоимость.
- Долговечность и надежность: Пуклевочные соединения устойчивы к вибрациям, ударам, коррозии и другим негативным факторам, что обеспечивает длительный срок службы вагонов.
- Безопасность: Пуклевочные соединения отвечают высоким требованиям безопасности, что особенно важно для железнодорожной отрасли.
- В итоге, клинчинг инструмент является эффективным и востребованным решением в вагоностроении, позволяющим создавать современные, надежные и безопасные вагоны.
мОДЕЛИ СТАНКОВ:

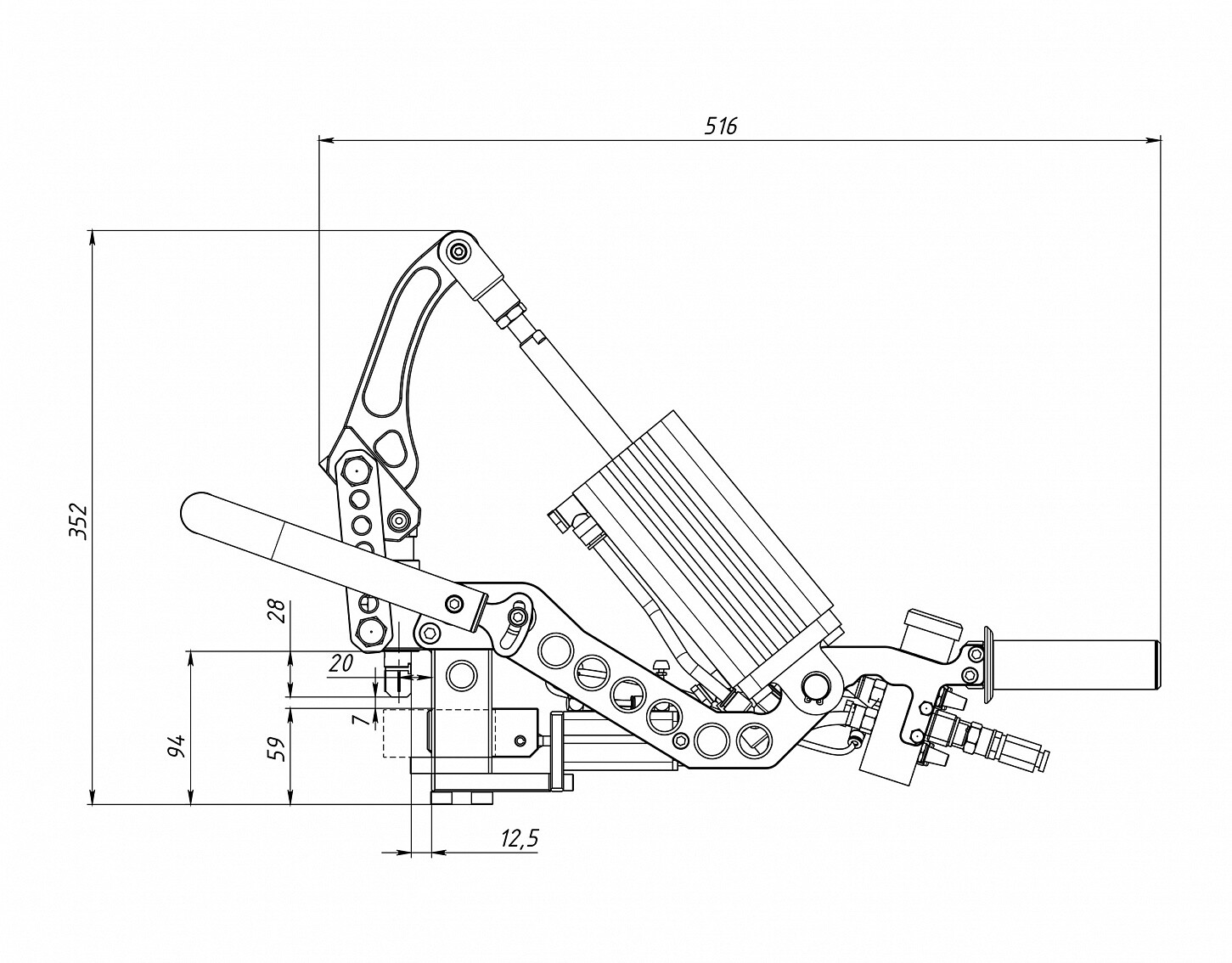

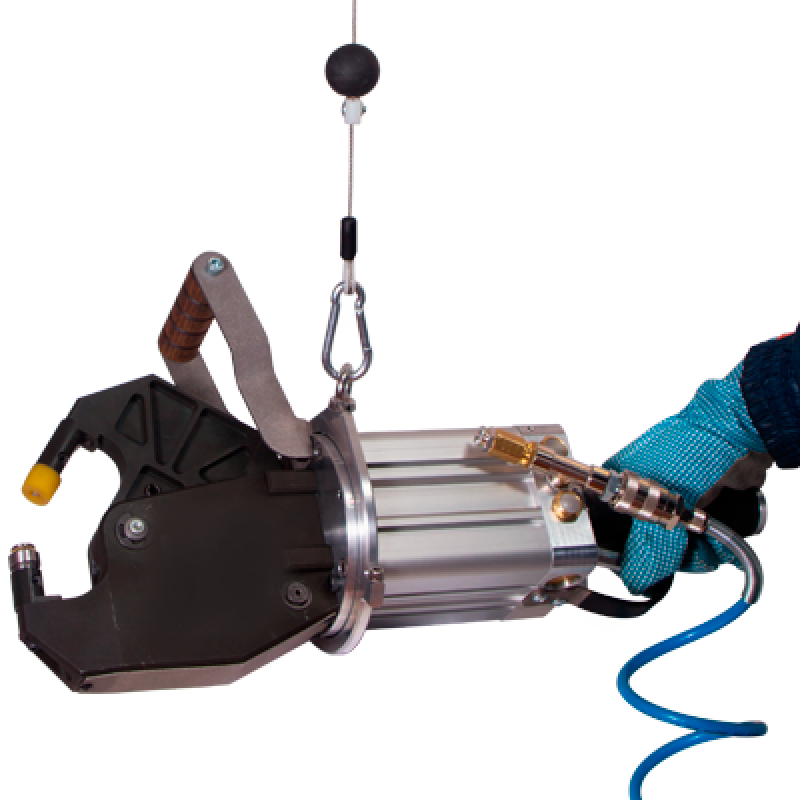

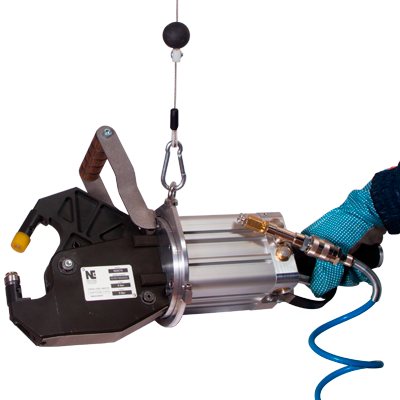

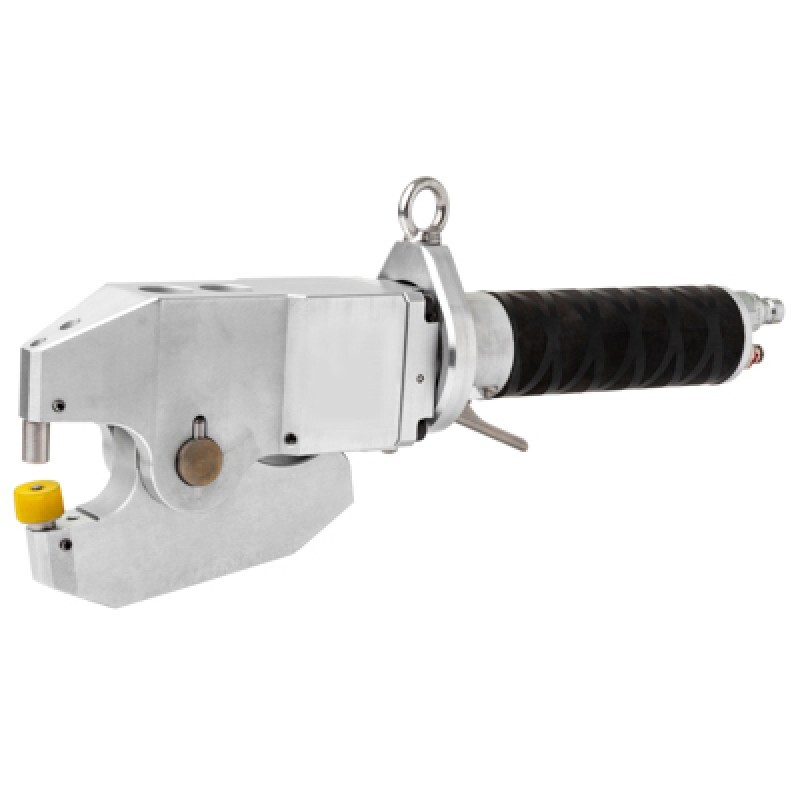

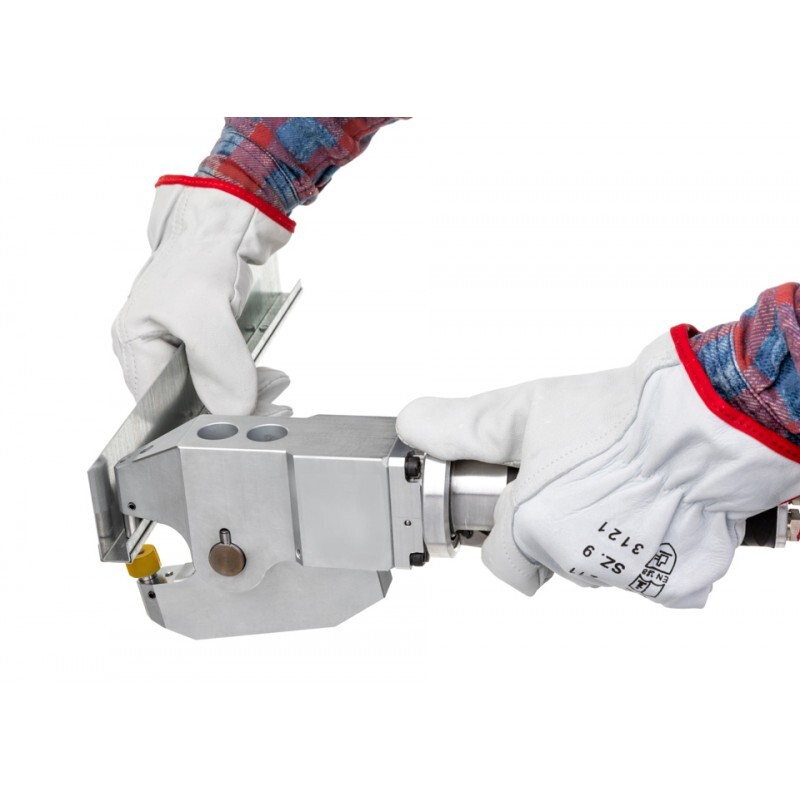

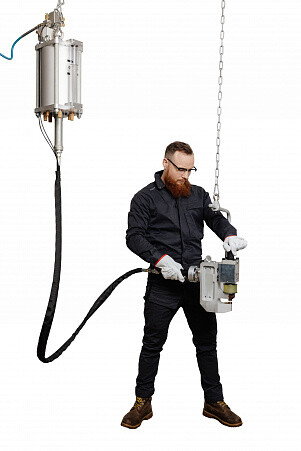

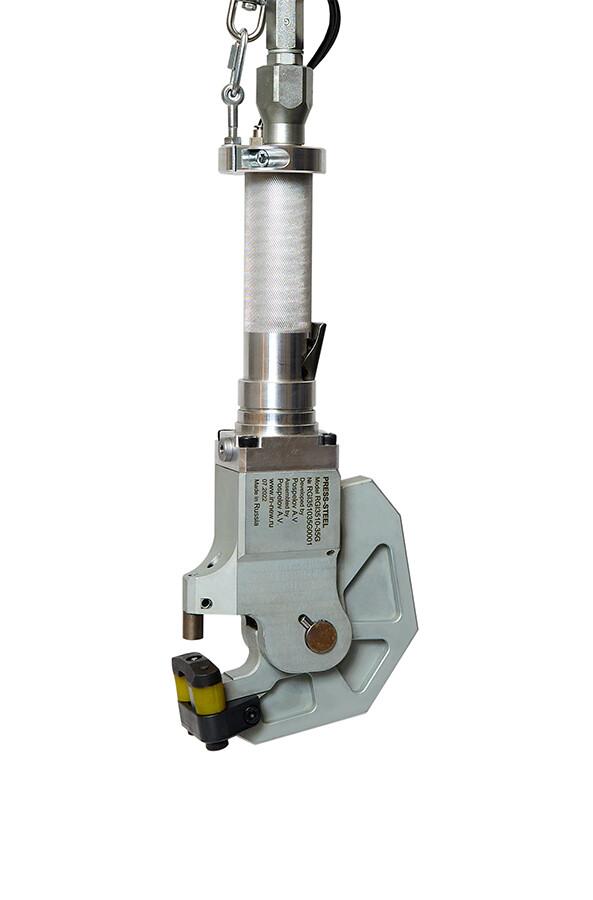

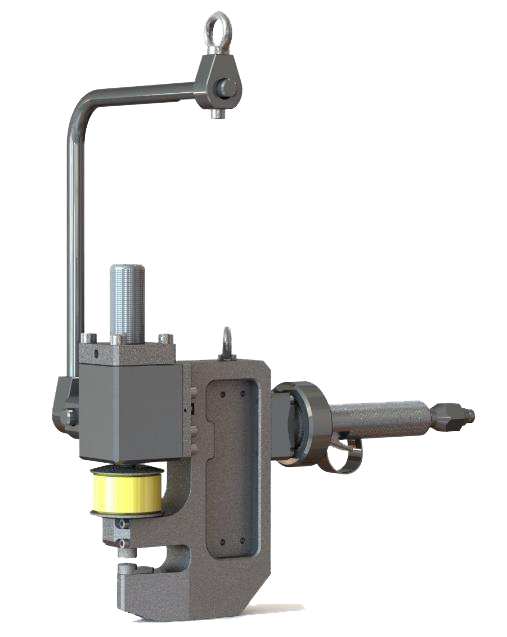

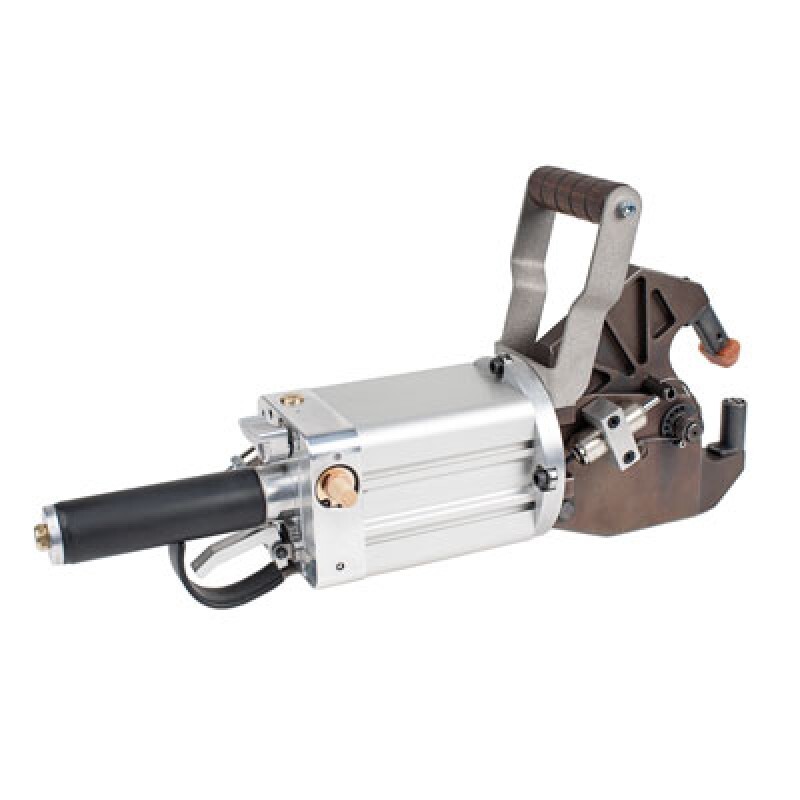

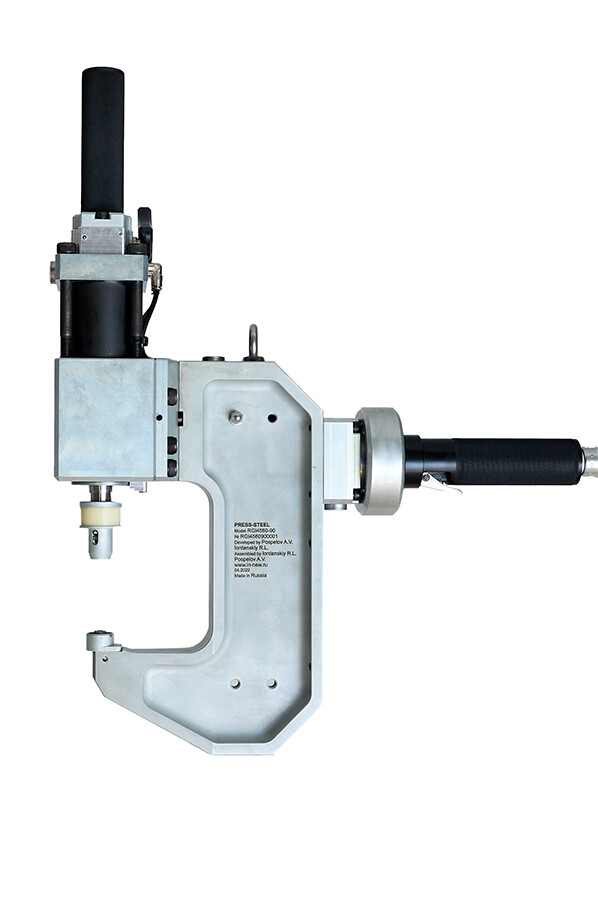

Пневматический пуклевочный инструмент PRESS-STEEL RI 3579
Преимущества:
- Высокая производительность от 0,5 сек./1 соединение;
- Долгий срок службы за счет простой конструкции и применения инструментальных сталей;
- Откидная «С»-рама позволяет легко устанавливать пресс в нужном месте присоединяемой «шин-рейки» (фланца), при этом привод «С» -рамы пневматический и управляется клавишей;
- Встроенный регулировочный винт обеспечивает быструю настройку рабочего хода, что позволяет одним и тем же инструментом соединять различные варианты материалов;
- Пуансон и Матрица выполнены из прочной легированной стали;
- Быстрая и легкая смена Пуансона и Матрицы;
- Тихая работа инструмента, отсутствует искровой разряд и дым;
- Расход «энергии» только в момент создания соединения в отличие от электрических инструментов;
- Подходит для возведения облегченных конструкций и сборных типовых домов из стальных профилей;
Описание:
Пневматический пресс PRESS-STEEL RI 35-79 разработан для создания надежного заклепочного соединения, формирующегося за счет сдавливания материала и его пластической деформации, без применения дополнительных соединительных элементов (заклепок). Инструмент RI 35-79 оснащен пневмомеханическим усилителем, развивающим усилие 35 кН, что позволяет создавать заклепочное соединение мгновенно. Все эти качества делают его универсальным и удобным, позволяя применять на малых и больших предприятиях, непосредственно на объектах, а также в помещениях с пожароопасной средой. Для быстрого подключения к магистрали сжатого воздуха, инструмент оснащен быстроразъемным соединением высокого давления. На прессе RI 35-79 встроены разные степени регулировок, что позволяет произвести быструю настройку рабочего хода, давая возможность, одним и тем же инструментом соединять различные варианты материалов. Откидная «С»-рама позволяет легко устанавливать пресс в нужном месте присоединяемой «шины-рейки» (фланца), при этом привод «С» -рамы пневматический и управляется клавишей, а высота фланцевой шины допускается 40 мм.
Срок окупаемости инструмента очень короткий за счет минимальных расходов на эксплуатацию, техническое обслуживание и отсутствия дополнительных крепежных элементов.
Важно:
При заказе пресса RI 3579, клиент может выбрать любую Матрицу и Пуансон для установки на пуклевочный инструмент. Выбор определяется по сумме толщин всех соединяемых листов и виду заклепочного соединения, прямоугольной или круглой формы. Замена Пуансона или Матрицы осуществляется просто и легко, исключая надобность специальных инструментов или навыков оператора.
Для высокой скорости и надежной работы пневматических компонентов инструмента PRESS-STEEL RI 3579, важно подсоединять его через Пневмоблок подготовки воздуха, при этом пропускная способность воздуха, с учетом пневматических трубок, должна быть на выходе не меньше 1000 нормальных литров/мин. Пневмоблок поставляется в комплекте с инструментом и включает в себя фильтр-регулятор давления, маслораспылитель, манометр, спиральную трубку с быстроразъемной муфтой и штуцер для подключения к основной магистрали сжатого воздуха.

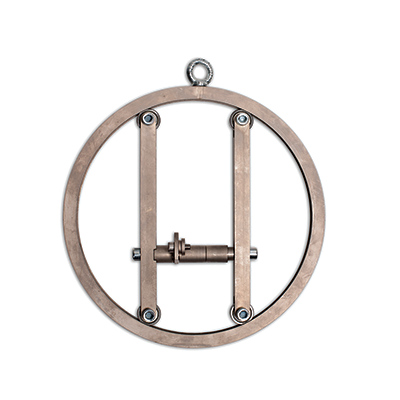

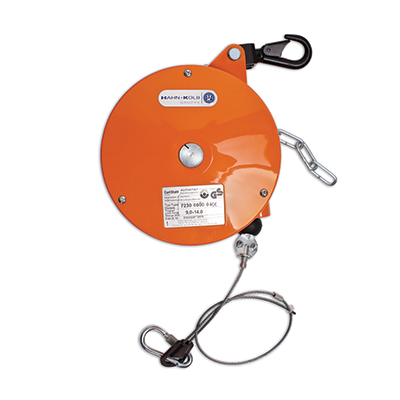

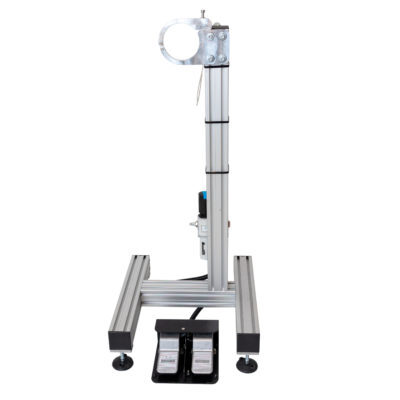

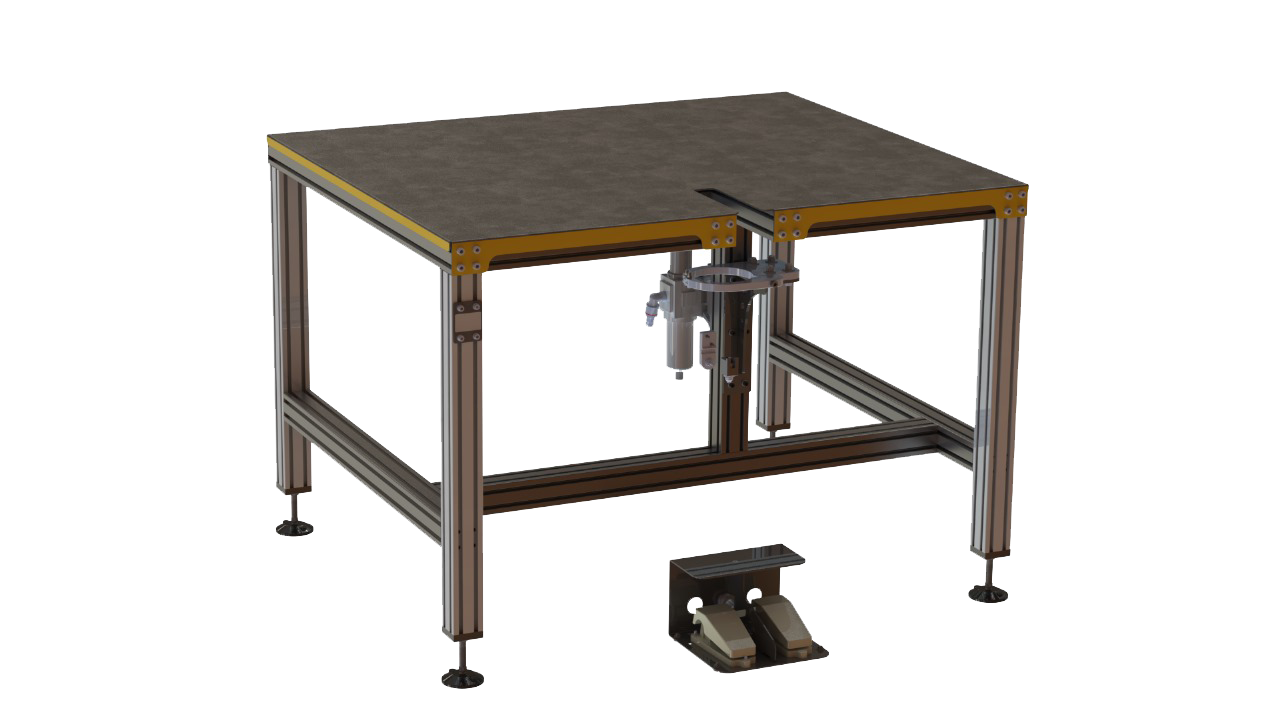

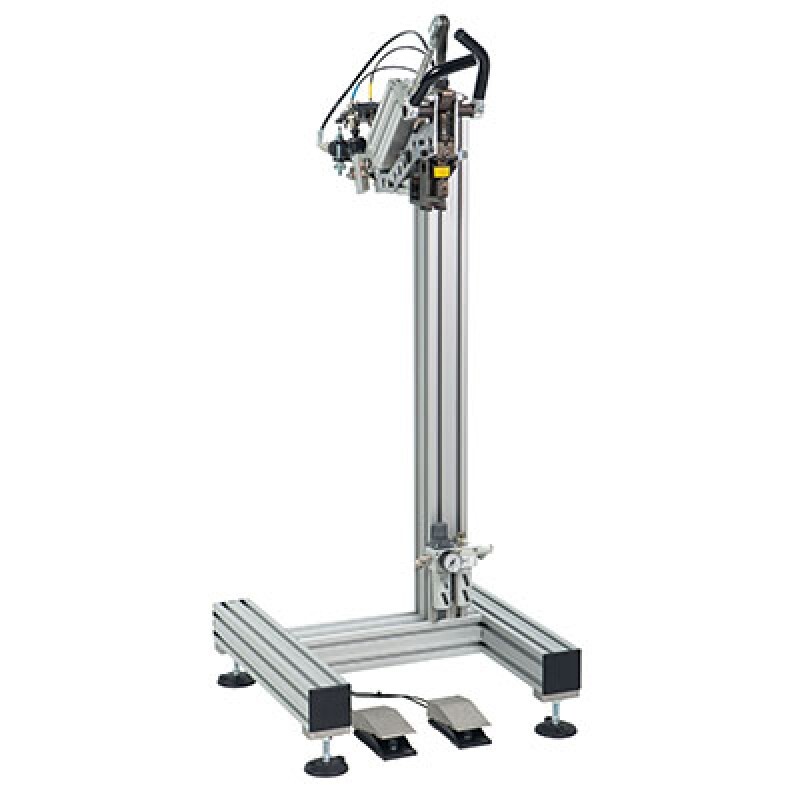

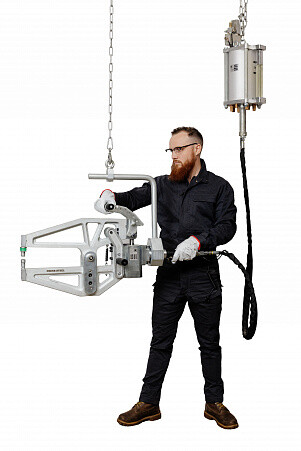

Компенсатор веса, поворотное кольцо, стойка и прочие вспомогательные модули к этому инструменту приобретаются за дополнительную плату.
Обладая надежностью, эргономикой, неприхотливостью и мгновенной скоростью создания заклепочного соединения, ручной пневматический пуклёвочный пресс RI 3579 отлично зарекомендовал себя на малых и больших предприятиях, специализирующихся на выпуске вентиляционных систем и другого оборудования. Используется для возведения облегченных конструкций и сборных типовых домов из стальных профилей. Прекрасно подходит для изготовления воздуховодов прямоугольного сечения, шумовых глушителей, канальных вентиляторов, карманных фильтров и прочих компонентов.
Где применяется PRESS-STEEL RI 3579? :
Обладая надежностью, эргономикой, неприхотливостью и мгновенной скоростью создания заклепочного соединения, ручной пневматический пуклёвочный пресс RI 3579 отлично зарекомендовал себя на малых и больших предприятиях, специализирующихся на выпуске вентиляционных систем и другого оборудования. Используется для возведения облегченных конструкций и сборных типовых домов из стальных профилей. Прекрасно подходит для изготовления воздуховодов прямоугольного сечения, шумовых глушителей, канальных вентиляторов, карманных фильтров и прочих компонентов.
характеристики:
- Страна-изготовитель Россия
- Тип привода Пневматический
- Привод раскрытия «С» -рамы Пневматический
- Раскрытие инструмента (рабочее/максимальное) 8/34 мм
- Минимальное давление воздуха 5.0 бар
- Максимальное давление воздуха 6.0 бар
- Усилие рабочего хода (при 6 бар) 38 кН
- Продолжительность цикла 0.5 — 1.2 сек
- Толщина металла (алюминий 250 N/mm2) 4.0 мм
- Толщина металла (400 N/mm2) 4.0 мм
- Толщина металла (нерж. сталь 600 N/mm2) 3.0 мм
- Максимальная высота фланца 40 мм
- Поворот матрицы и пуансона 90°
- Минимальное расстояние от края заготовки 7 мм
- Максимальное расстояние от края заготовки 40 мм
- Расход воздуха не более 384 л/мин (3,2л/1цикл)

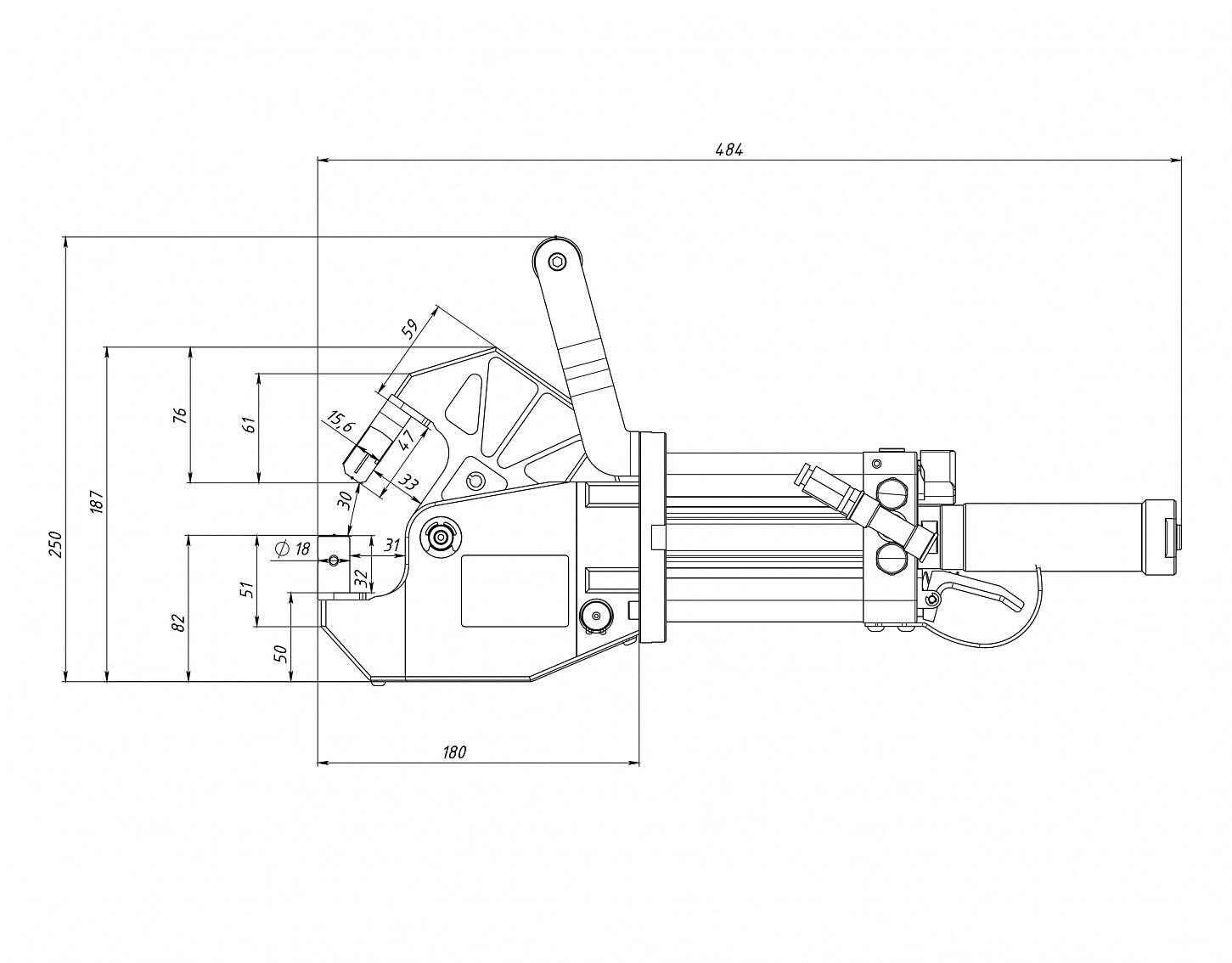

- Габаритные размеры (Д*В*Ш), мм 482*238*118
- Вес инструмента с поворотным кольцом 6.3 кг
- Размер упаковки (Д*Ш*В),мм 580*395*265
- Вес с упаковкой10 кг
- Код ТНВЭД 8467190000

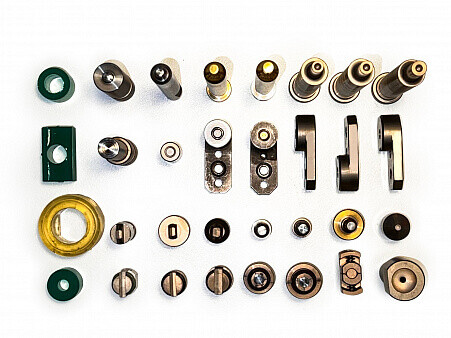

выберите матрицу:
«Wake Up, Neo» ©
Приобретая Пресс можно выбрать любую матрицу, согласно суммарной толщине обрабатываемого материала
(с заказом, укажите № матрицы).
- Матрица № 1 для суммарной толщины соединяемых листов 0,8 -1,5 мм (арт. 000351)
- Матрица № 2 для суммарной толщины соединяемых листов 1,6-2,0 мм (арт. 000352)
- Матрица № 3 для суммарной толщины соединяемых листов 2,1-2,5 мм (арт. 000353)
- Матрица № 4 для суммарной толщины соединяемых листов 2,6-3,0 мм (арт. 000354)
- Матрица № 5 для суммарной толщины соединяемых листов 3,1-3,5 мм (арт. 000355)
- Матрица № 6 для суммарной толщины соединяемых листов 3,6-4,0 мм (арт. 000356)
При покупке PRESS-STEEL RI 3579 в подарок:
Кожаные перчатки

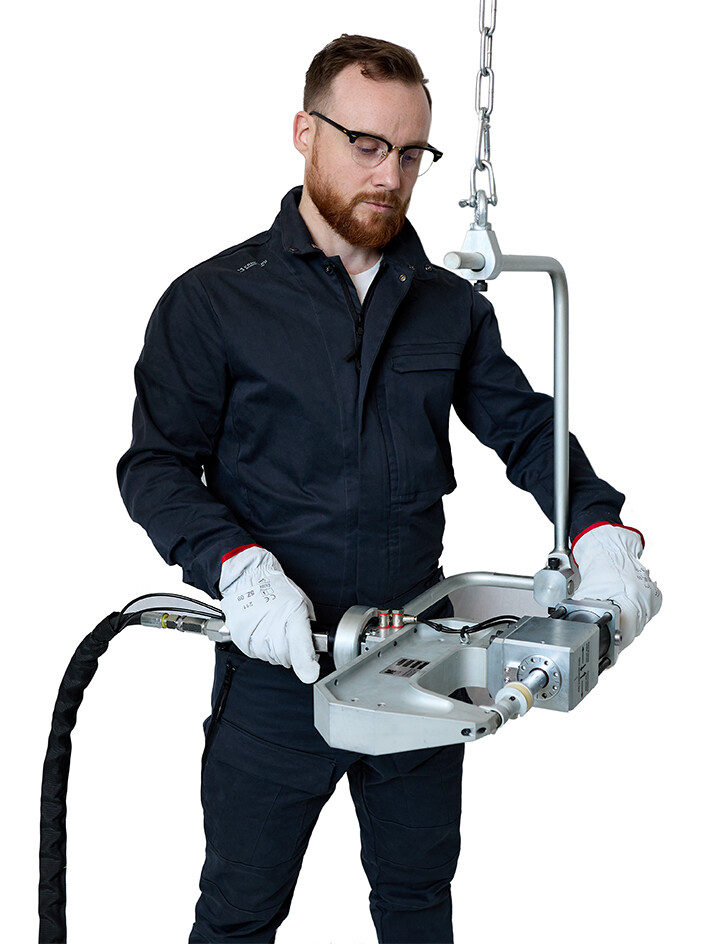

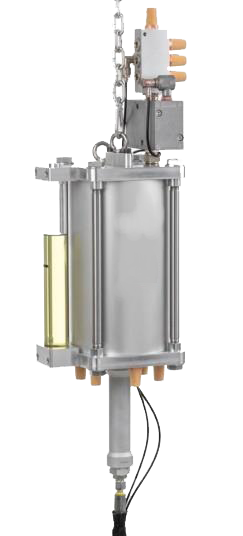

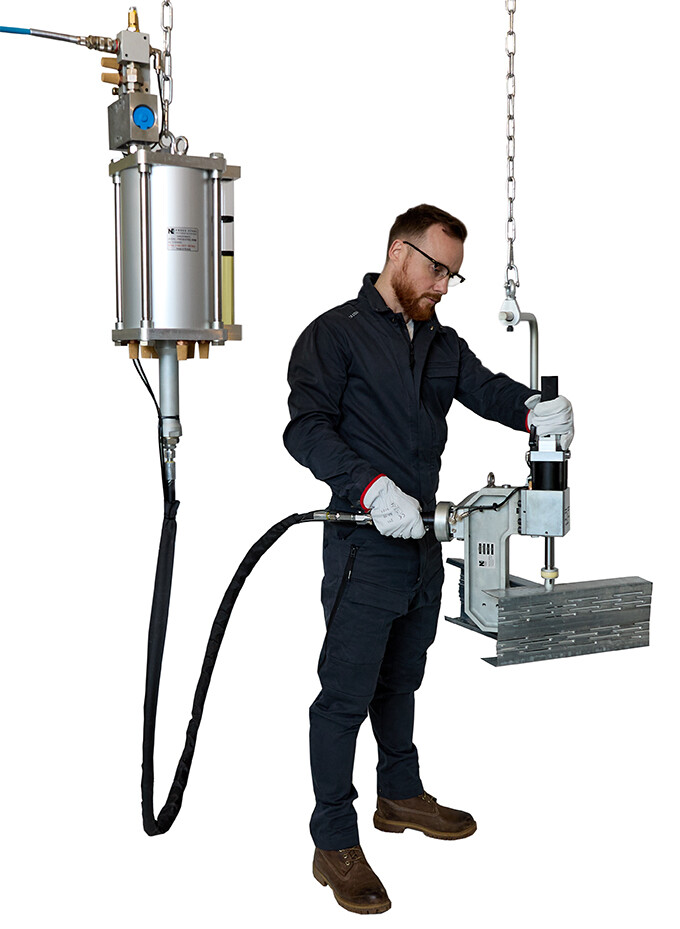

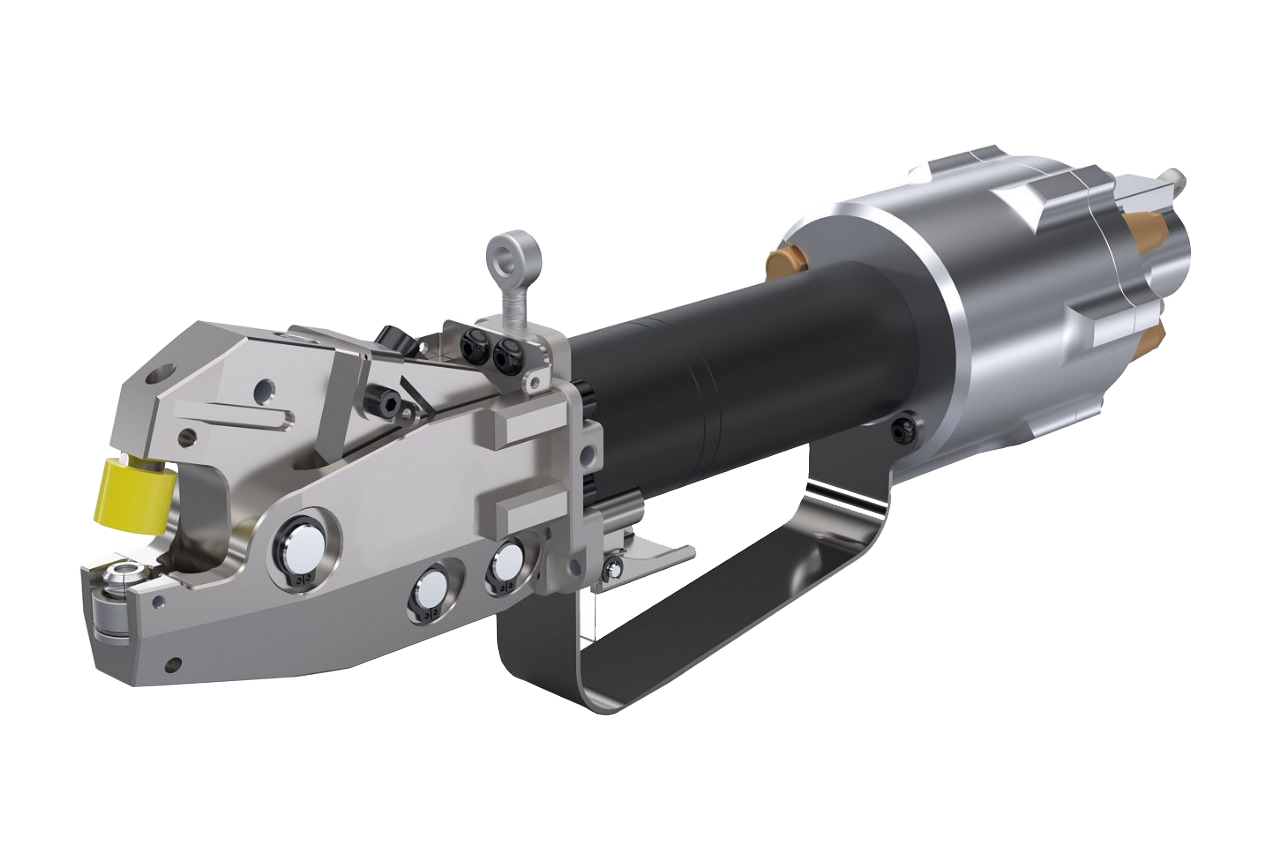

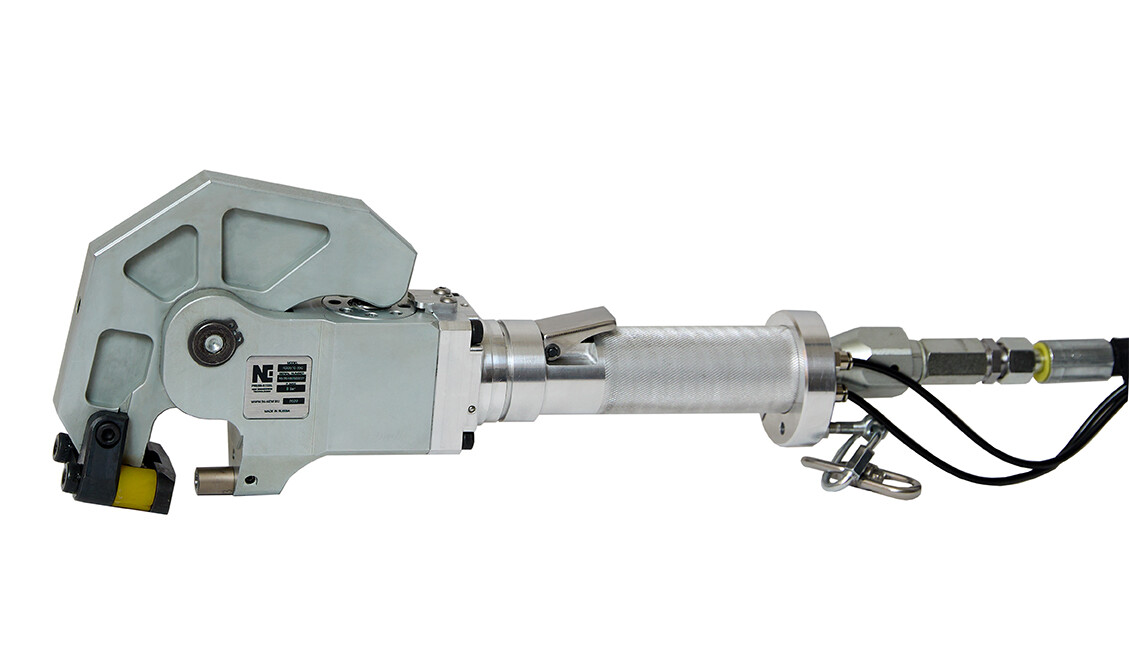

Пневматический пуклёвочный инструмент PRESS-STEEL RS15-20
Преимущества:
- Тихая работа инструмента;
- Долгий срок службы за счет простой конструкции и применения инструментальных, термически обработанных сталей;
- Пуансон и Матрица выполнены из прочной, легированной стали;
- Подвижная консоль матрицы позволяет легко устанавливать пресс в нужном месте присоединяемой «шин-рейки», при этом привод консоли пневматический и управляется нажатием кнопки;
- Быстрая и легкая смена Пуансона и Матрицы;
- Безопасная работа на пожароопасных предприятиях, отсутствует искровой разряд и дым; экологичность;
- Расход «энергии» только в момент создания соединения в отличие от электрических инструментов.
Описание:
Пуклевочный пресс PRESS-STEEL RS15-20 создан для надежного закрепления фланца (шин-рейки) на вентиляционном коробе, путем создания заклепочного соединения, формирующегося за счет сдавливания материала и его пластической деформации. Пресс RS15-20 имеет эксцентриковый усилитель, оснащенный пневматическим приводом. Это делает его универсальным и удобным, позволяя применять на малых и больших предприятиях, непосредственно на объектах, а также в помещениях с повышенной запыленностью и пожароопасной средой. Для быстрого подключения к магистрали сжатого воздуха, инструмент оснащен быстроразъемным соединением высокого давления. На прессе RS15-20 предназначены разные степени регулировок, что позволяет четко настроить нужный уровень и глубину заклепочного соединения. Подвижная консоль матрицы позволяет легко устанавливать пресс в нужном месте присоединяемой «шин-рейки», при этом привод консоли пневматический и управляется нажатием кнопки.
Срок окупаемости инструмента очень короткий за счет минимальных расходов на эксплуатацию, техническое обслуживание и отсутствия дополнительных крепежных элементов.
Важно:
При заказе пресса RS15-20, клиент может выбрать любую Матрицу для установки на пуклевочник. Выбор определяется по сумме толщин всех соединяемых листов. Замена Пуансона или Матрицы осуществляется просто и легко, исключая надобность специнструментов или опыта оператора.
Для высокой скорости и надежной работы пневматических компонентов инструмента PRESS-STEEL RS15-20, важно подсоединять его через Пневмоблок подготовки воздуха, при этом пропускная способность воздуха, с учетом пневматических трубок, должна быть на выходе не меньше 450 нормальных литров/мин.
Пневматический блок, компенсатор веса, поворотное кольцо и прочие вспомогательные модули к этому инструменту приобретаются за дополнительную плату.
Где применяется PRESS-STEEL RS15-20? :
Обладая надежностью, неприхотливостью и быстротой создания заклепочного соединения, ручной пневматический пуклёвочный пресс RS 15-20 отлично зарекомендовал себя на малых и больших предприятиях, специализирующихся на выпуске вентиляционных систем и другого оборудования. Прекрасно подходит для изготовления воздуховодов прямоугольного сечения, шумовых глушителей, канальных вентиляторов, карманных фильтров и т. д.
характеристики:
- Страна-изготовитель Россия
- Тип привода Пневматический
- Привод консоли Пневматический
- Минимальное давление воздуха 5.0 бар
- Максимальное давление воздуха 7.0 бар
- Продолжительность цикла 0.9-1.4 сек
- Толщина металла (алюминий 250 N/mm2) 3.5 мм
- Толщина металла (400 N/mm2) 3.0 мм
- Толщина металла (нерж. сталь 600 N/mm2) 2.0 мм
- Максимальная высота фланца 30 мм
- Поворот матрицы и пуансона 90°
- Расход воздуха не более 315 л/мин (4,7л/1цикл)
- Габаритные размеры (Д*В*Ш),мм 560*320*142
- Вес 7.1 кг
- Размер упаковки (Д*Ш*В),мм 580*395*265
- Вес с упаковкой12,5 кг
- Код ТНВЭД 8467190000
выберите матрицу:
«Wake Up, Neo» ©
Приобретая Пресс можно выбрать любую матрицу, согласно суммарной толщине обрабатываемого материала
(с заказом, укажите № матрицы).
- Матрица № 1 для суммарной толщины соединяемых листов 0,8 -1,5 мм (арт. 000351)
- Матрица № 2 для суммарной толщины соединяемых листов 1,6-2,0 мм (арт. 000352)
- Матрица № 3 для суммарной толщины соединяемых листов 2,1-2,5 мм (арт. 000353)
- Матрица № 4 для суммарной толщины соединяемых листов 2,6-3,0 мм (арт. 000354)
- Матрица № 5 для суммарной толщины соединяемых листов 3,1-3,5 мм (арт. 000355)
- Матрица № 6 для суммарной толщины соединяемых листов 3,6-4,0 мм (арт. 000356)
При покупке PRESS-STEEL RS15-20 в подарок:
Кожаные перчатки
Ручной пуклевочный инструмент PRESS-STEEL RL528
Преимущества:
- Создание полноценного соединения с геометрическим замыканием;
- Легкое давление оператором на рукоятки благодаря мощному кривошипному усилителю;
- Не нужны источники питания, можно работать прямо на объектах;
- Долгий срок службы, за счет простой и надежной конструкции с применением инструментальных, термически обработанных сталей;
- Возможность настроек силы крутящего момента, уровня просечения и расклепа за счет регулировки матрицы по трем осям координат;
- Пуансон и Матрица выполнены из прочной, легированной, закаленной стали;
- Быстрая и легкая смена Пуансона и Матрицы;
- Легкое позиционирование без наклона пресса, нужно всего лишь поднять рабочую рукоятку на 90 градусов, шина при этом допускается 30 мм;
- Безопасная работа на пожароопасных предприятиях и объектах, отсутствует искровой разряд и дым; экологичность
- Устойчив к влажной среде, имеет гальваническое покрытие Никель.
Описание:

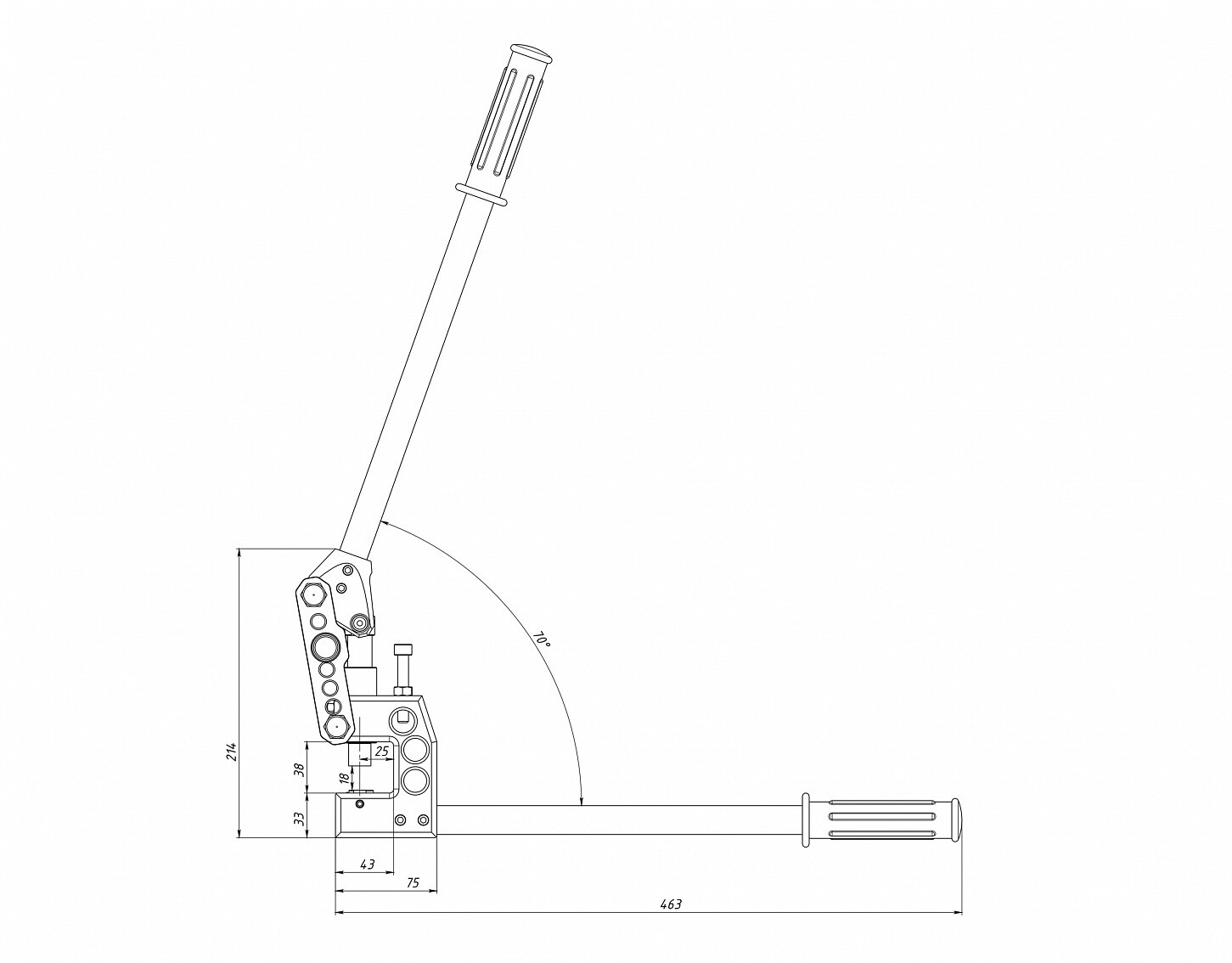

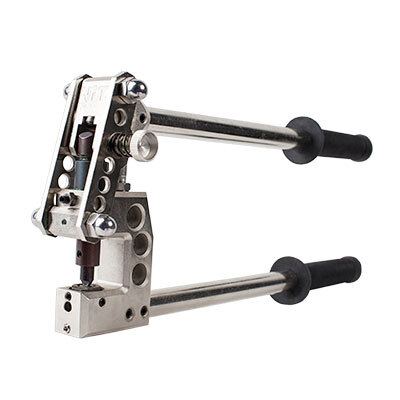

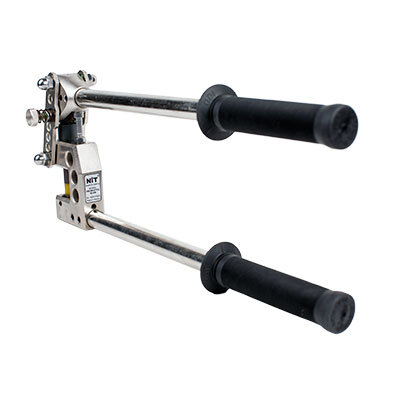

Пуклевочный инструмент PRESS-STEEL RL 528 создан для закрепления фланца (шин-рейки) на вентиляционном коробе, путем создания полноценного заклепочного соединения, формирующегося за счет сдавливания материала и его пластической деформации. Пресс RL528 имеет кривошипный усилитель, приводимый в действие с помощью рукояток. Это делает его мобильным, универсальным и удобным, позволяя применять на малых и больших предприятиях, непосредственно на объектах, а также в помещениях с повышенной запыленностью и пожароопасной средой. На прессе RL 528 существуют разные степени регулировок, которые позволяют четко настроить нужный уровень, глубину и форму заклепочного соединения. Обладая надежностью, неприхотливостью и быстротой создания заклепочного соединения, ручной пуклёвочный пресс RL528 отлично зарекомендовал себя на малых и средних предприятиях, специализирующихся на выпуске вентиляционных систем и другого оборудования. Прекрасно подходит для изготовления воздуховодов прямоугольного сечения, шумоглушителей, канальных вентиляторов, карманных фильтров, монтажа водосточных систем, соединения листового материала шинки, и т. д.
Важно:
При поставке на пуклёвочник PRESS-STEEL RL528 устанавливается комплект режущего инструмента по выбору заказчика в зависимости от заданной суммарной толщины листов. Смена режущего инструмента производится быстро и просто и не требует специальных приспособлений или навыков.
характеристики:
- Страна-изготовитель Россия
- Тип привода Ручной
- Толщина металла (алюминий 250 N/mm2) 4.0 мм
- Толщина металла (400 N/mm2) 3.5 мм
- Толщина металла (нерж. сталь 600 N/mm2) 2.5 мм
- Максимальная высота фланца 30 мм
- Поворот матрицы и пуансона 90°
- Габаритные размеры (Д*В*Ш),мм 475*192*88
- Вес 3.6 кг
- Размер упаковки (Д*Ш*В),мм 540*300*140
- Вес с упаковкой6 кг
- Код ТНВЭД 8205700000
выберите матрицу:
«Wake Up, Neo» ©
Приобретая Пресс можно выбрать любую матрицу, согласно суммарной толщине обрабатываемого материала
(с заказом, укажите № матрицы).
- Матрица № 1 для суммарной толщины соединяемых листов 0,8 -1,5 мм (арт. 000351)
- Матрица № 2 для суммарной толщины соединяемых листов 1,6-2,0 мм (арт. 000352)
- Матрица № 3 для суммарной толщины соединяемых листов 2,1-2,5 мм (арт. 000353)
- Матрица № 4 для суммарной толщины соединяемых листов 2,6-3,0 мм (арт. 000354)
- Матрица № 5 для суммарной толщины соединяемых листов 3,1-3,5 мм (арт. 000355)

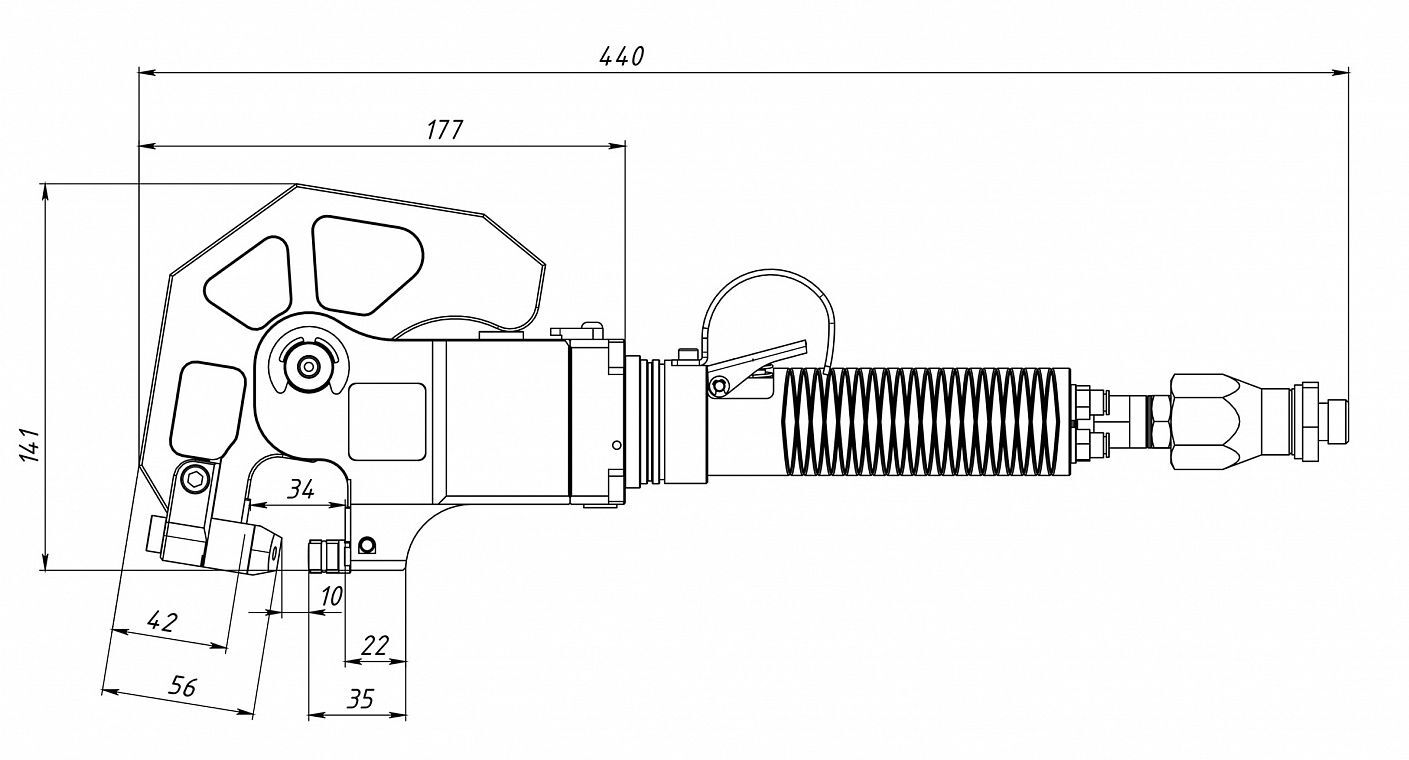

Пневмогидравлический пуклёвочный инструмент PRESS-STEEL RGI 3510-35 с усилителем PGU 100-200
Преимущества:
- Минимальные габариты и маневренность;
- Скоростной: формирование «пресс-заклепки» происходит за 0.6 — 1,2 сек;
- Соединение cохраняет целостность защитного покрытия;
- Пневмогидравлический привод гарантирует высокую надежность;
- Доступны круглая и прямоугольная формы заклепочного соединения;
- Отсутствие дыма и искр;
- Российское производство позволяет упростить обслуживание и снизить затраты на расходные материалы и эксплуатацию инструмента
Описание:
Компактный пуклевочный инструмент RGI 3510-35 был создан для соединения металлических листов и является альтернативой точечной сварке, особенно, если важно сохранить целостность покрытия. Минимальные габариты инструмента в сочетании компактной оснасткой позволяют работать в труднодоступных участках, при этом соединение отбортовки (загибов) может быть от 10 мм.С помощью С-клещевого захвата можно с легкостью работать в труднодоступных местах и с узкими деталями.Высокопрочное и неразъемное соединение можно легко и быстро повторить за счет компактного формирующего инструмента (пуансон/матрица) и высокого усилия рабочего хода 35кН.Модель RGI 3510-35 можно перенастроить под различную толщину соединяемых листов за счет встроенной регулировочной гайки и это займет не более 5 минут.Рабочая часть инструмента RGI 3510-35 также может стать частью автоматизированного производства. Возможность установки на роботизированный комплекс, линейные приводы и т.п.В стандартную комплектацию входит поворотное кольцо, которое обеспечивает вращение инструмента на 360 градусов, что обеспечивает оператору возможность работы в разных плоскостях.Срок окупаемости инструмента очень короткий за счет минимальных расходов на эксплуатацию, техническое обслуживание и отсутствия дополнительных крепежных элементов.
Где применяется PRESS-STEEL RGI 3510-35? :
Обладая надежностью, эргономикой, неприхотливостью и мгновенной скоростью создания заклепочного соединения, ручной пневматический пуклёвочный пресс RGI 3510-35 отлично зарекомендовал себя на малых и больших предприятиях, специализирующихся на выпуске вентиляционных систем (пожарные клапаны, вентиляционные клапаны и другие различные изделия), а также для производства дорожных знаков, бытовой техники, металлических шкафов, электрических шкафов, холодильного оборудования, машиностроения и в других промышленных областях.
Приобретая Пресс модели RGI3510-35 можно выбрать режущий инструмент: матрицу и пуансон (выбираются заказчиком в зависимости от формы заклепочного соединения и толщины соединяемых листов).
характеристики:
- Страна-изготовитель Россия
- Тип привода Гидравлический
- Привод консоли Пневмо-гидравлический
- Минимальное давление воздуха 4.5 бар
- Максимальное давление воздуха 6.0 бар
- Усилие рабочего хода 35 кН
- Продолжительность цикла 0.6-1.2 сек
- Толщина металла (Оцинкованная сталь 400N/mm2) 3.5 мм
- Рабочий ход (раскрытие рамы) 10 мм
- Вылет рамы 35 мм
- Управление Пневматическое (Кнопка)
- Вес инструмента3.6 кг
- Гидравлический рукав (длина) 2 м
- Код ТНВЭД 8467298509
При покупке PRESS-STEEL RGI 3510-35 в подарок:
Кожаные перчатки
Пневмогидравлический усилитель PRESS-STEEL PGU 100-200
Поворотное кольцо для модели RGI 3510-35

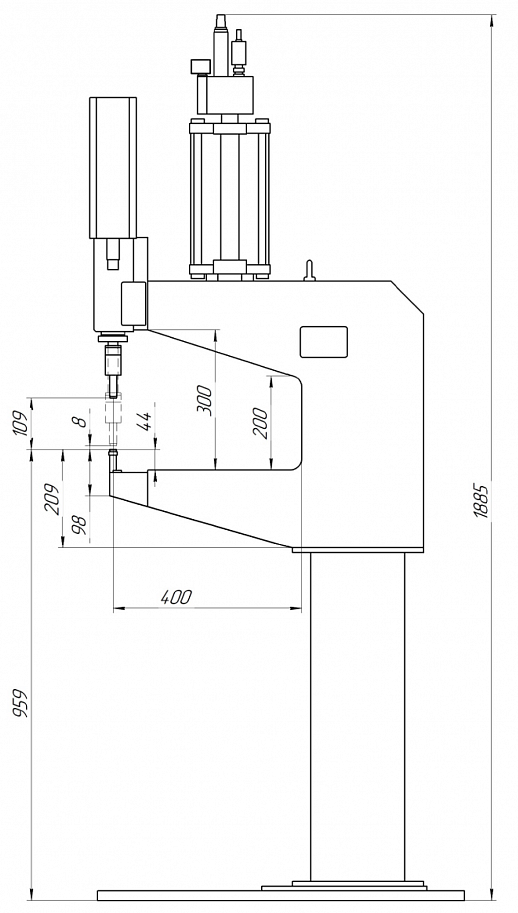

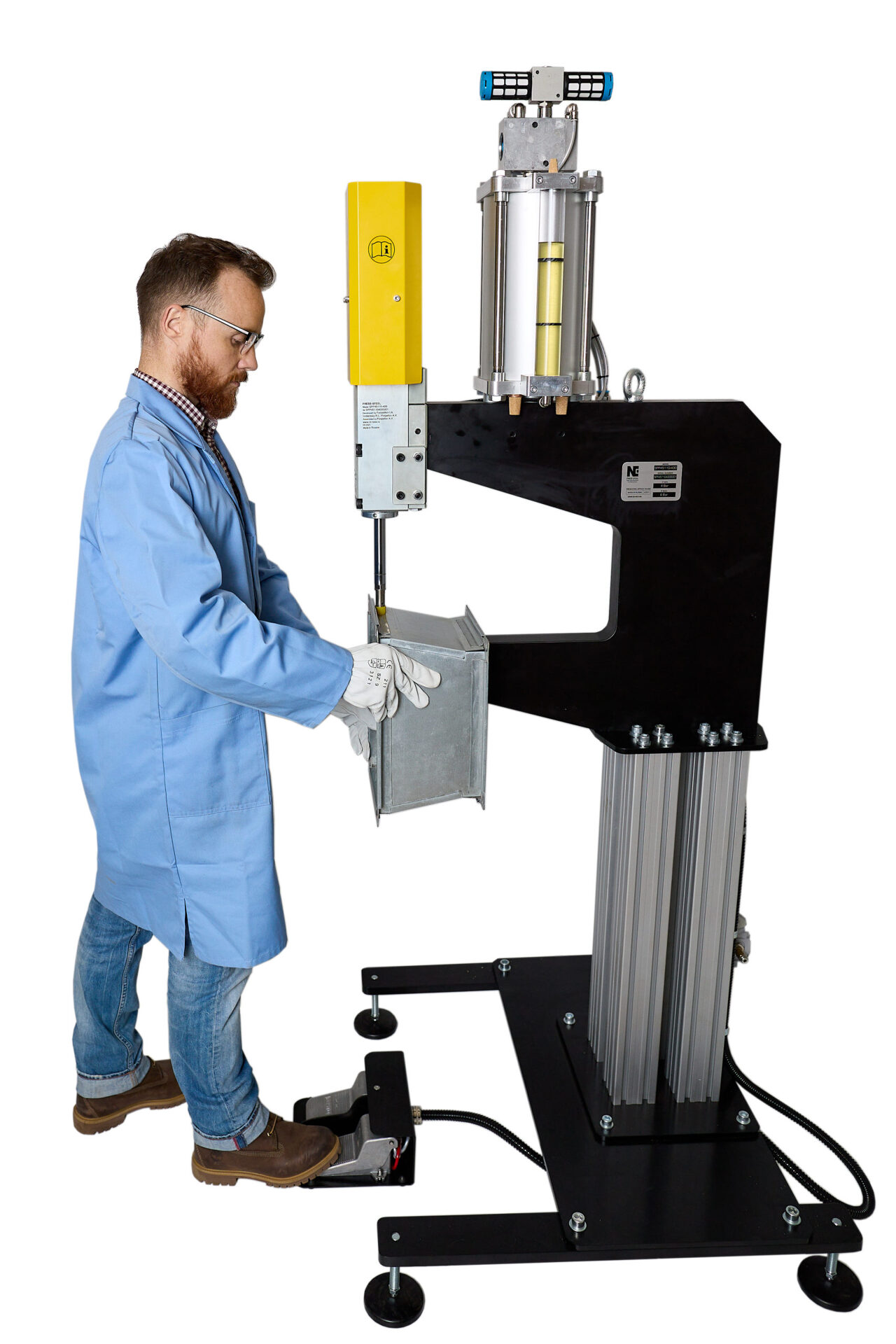

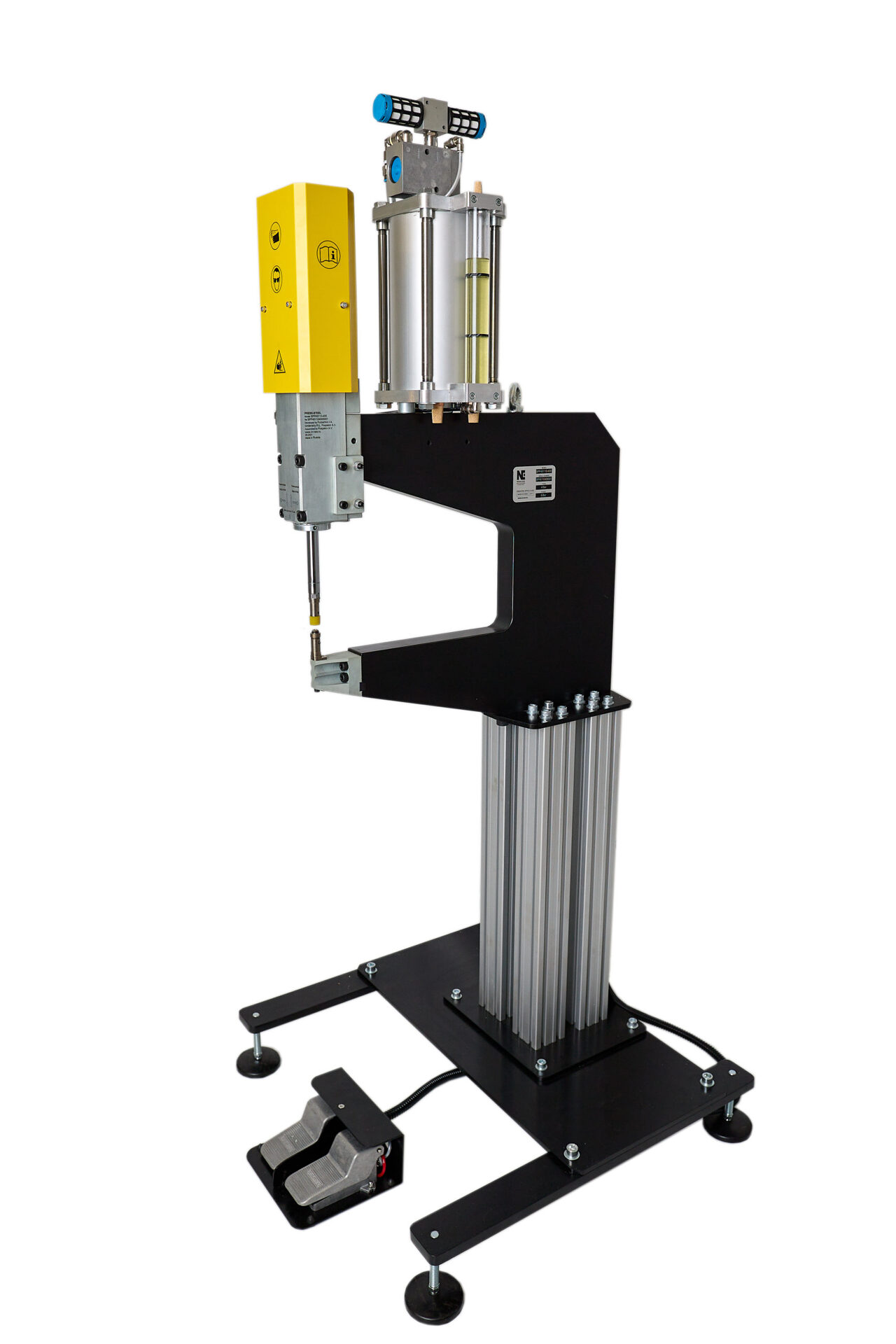

Стационарный пневматический пресс PRESS-STEEL SPP45110–400
Преимущества:
- Высокая производительность от 0,8 сек/1 соединение;
- Большой вылет С-рамы 400 мм;
- Свободный ход штока рабочей головки 104 мм облегчает позиционирование заготовки на прессе;
- Возможность соединять различные варианты материалов и создавать необходимую форму клинчевого соединения благодаря встроенной регулировочной гайке;
- Отсутствие дыма, искрового разряда, шума – высокая экология на производстве;
- Разделенное управление свободным и рабочим ходом штока позволяет создавать множество соединительных точек без полного раскрытия рабочей головки, при этом обеспечивая безопасность, срабатывание рабочего хода;
- Конструкция педалей управления, позволяющая быстро перемещать ступню не отрывая пятки, сохраняя твердую опору оператора, при этом руки остаются свободными; Педаль, отвечающая за рабочий ход под высоким давлением, может сработать только при расстоянии 8мм между рабочими инструментами (пуансоном и матрицей) — все это обеспечивает высокую безопасность;
- Зарекомендовавшие себя конструкции, Российское производство обеспечивают высокую надежность и минимальную стоимость обслуживания;
Описание:
Стационарный пуклёвочный (клинчинг) пресс PRESS-STEEL SPP 45110-400 предназначен для создания неразъемного соединения в листовом металле суммарной толщиной до 5мм и выполнения пробивки отверстий в металле толщиной до 6мм. Благодаря встроенному пневмогидравлическому усилителю достигаемое давление рабочего хода составляет 60 кН. Чтобы начать работу, достаточно подключить пресс к магистрали сжатого воздуха и выставить рабочее давление на фильтре-регулятрое 6 бар. Встроенная регулировочная гайка обеспечивает быструю настройку рабочего хода, что позволяет соединять различные варианты материалов и придавать необходимую форму заклепочному соединению. Конструкция рамы с большим вылетом рабочей головки позволяет выполнять соединения с максимальным расстоянием от края заготовки 400мм. При этом высота отгиба на изделии может составлять 100 мм и больше. Управление прессом производится оператором путём нажатия на педали, располагающиеся в основании пресса.
Короткий период окупаемости инструмента происходит за счёт незначительных расходов на техническое обслуживание и эксплуатацию.
Качественное соединение инструментом PRESS-STEEL SPP 45110 — 400:
Что представляет собой соединение, холодная штамповка (холодная сварка металла или пуклёвка)? Это технология соединения двух и более листовых материалов без использования крепёжных элементов методом холодной формовки. Соединение формируется прессующим ударом при помощи фиксирующей матрицы и подвижного пуансона. Соединяемые материалы сначала вдавливаются в матрицу с помощью пуансона, а как только нижний материал касается наковальни матрицы, он начинает деформироваться (растекаться) по краям. Подвижные сегменты матрицы при этом выдвигаются наружу. Благодаря процессу вдавливания материалов, образуется замыкающая головка. Затем пуансон снова возвращается в исходное положение и соединённую деталь можно вынуть из формы, а боковые сегменты матрицы сжимаются, благодаря действию пружины. С помощью точечной деформации материала создаётся соединение с силовым и геометрическим замыканием. При соответствующем выборе пуансона и матрицы, можно установить круглое, либо прямоугольное соединение, в зависимости от конкретных задач. Эта технология не требует ни электропитания, ни специальных систем охлаждения, которые используются при точечной сварке. И другое преимущество клинч-соединения — это возможность соединения материалов с покрытием без повреждения поверхности.
Приобретая пресс модели SPP45110-400 можно выбрать запатентованный режущий инструмент PRESS-STEEL (пуансон, матрица) для круглой или прямоугольной точки соединения, исходя из суммарной толщины, количества слоев и видов листового материала. (Низкоуглеродистая сталь, нержавеющая сталь, медь, алюминий и другие).
характеристики:
- Страна-производитель Россия
- Тип привода Пневмогидравлический
- Максимальная высота раскрытия, мм 104
- Минимальное расстояние от края заготовки, мм 5 — 9
- Максимальное расстояние от края заготовки (вылет), мм 400
- Рабочее давление воздуха (бар) 6.0
- Усилие рабочего хода при 6 бар, кН 60
- Продолжительность цикла (сек) 0.8 — 1.2
- Толщина металла (алюминий 250 N/mm2), мм 5
- Толщина металла (400 N/mm2), мм4
- Толщина металла (нерж. сталь 250 N/mm2), мм 3
- Масса, (кг) 245
При покупке PRESS-STEEL SPP45110–400 в подарок:
Кожаные перчатки

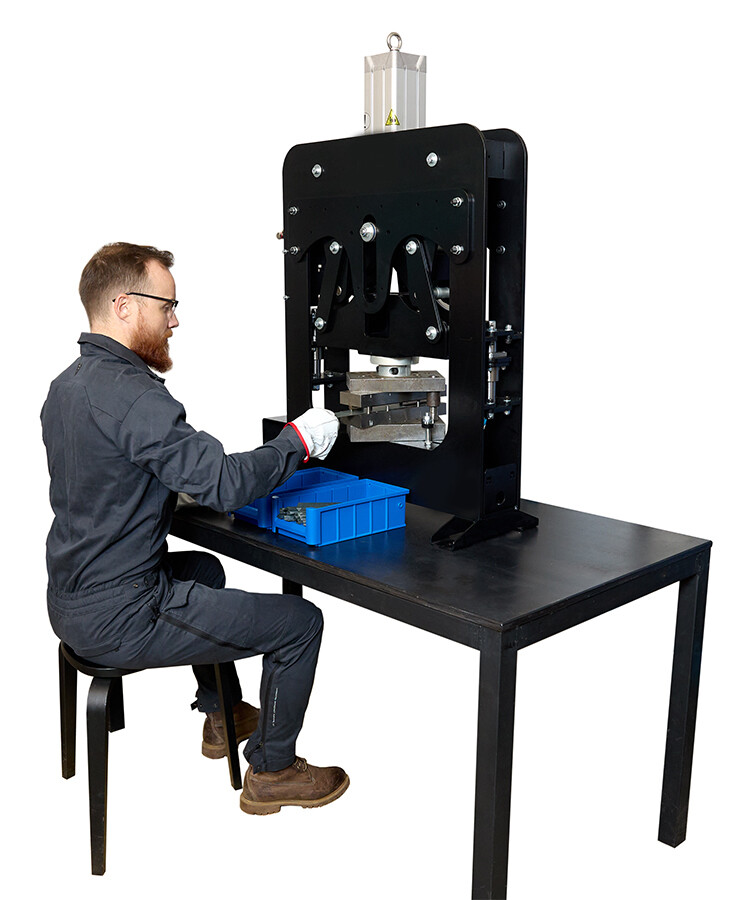

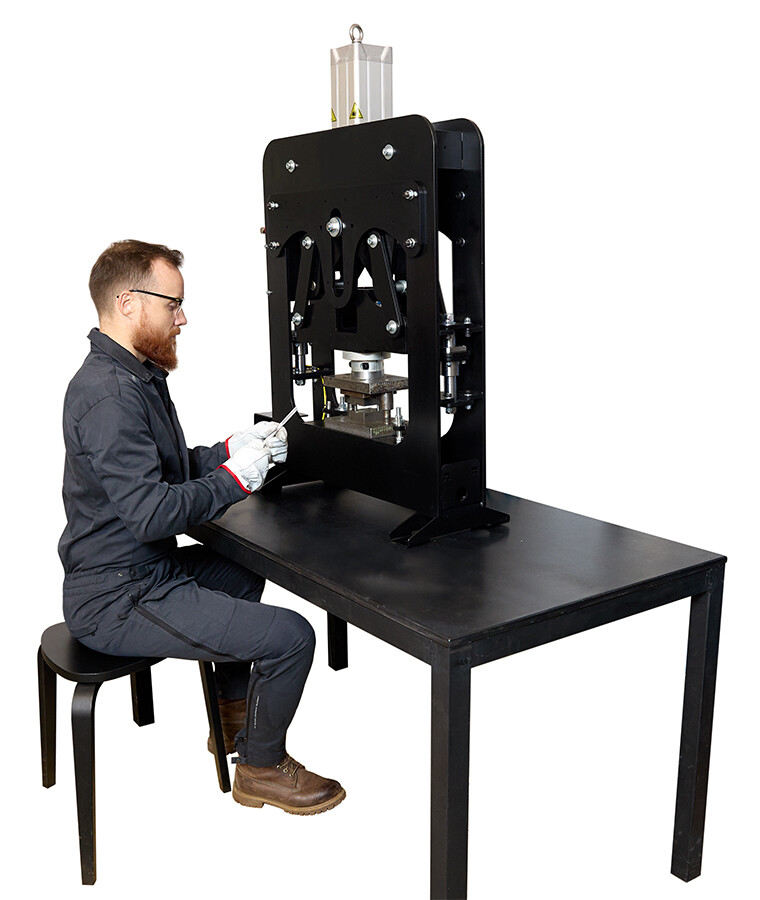

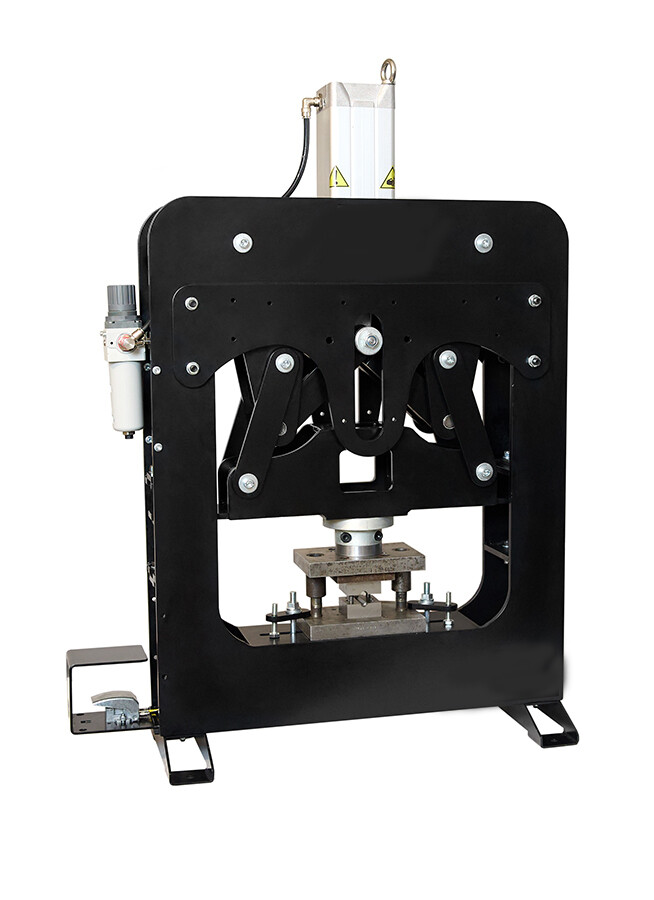

Пневматический настольный пресс PRESS-STEEL PNP 06-25
Преимущества:
- Продолжительность цикла составляет 0.5 — 1.2 сек;
- Тихая работа;
- Транспортабельный и компактный – экономит пространство на производстве;
- Надежность за счет пнемопривода и механического усилителя;
- Долгий срок службы пуансона и матрицы за счет плавности хода;
- Российское производство позволяет упростить обслуживание и снизить затраты на расходные материалы и эксплуатацию инструмента.
Описание:
Где применяется настольный пресс PNP 06-25?
Обладая надежностью, тихой работой, малыми габаритами и весом, неприхотливостью настольный пресс PNP 06-25 отлично зарекомендовал себя на малых и больших предприятиях, специализирующихся на выпуске изделий для систем вентиляции (пожарные клапаны, вентиляционные клапаны и другие различные изделия) и в других промышленных областях.
На фото показана работа пресса с оснасткой для формирования прямоугольного профиля из круглого сечения трубки, служащей в изделии клапана осью вращения заслонки. Также пример формирования фигурной пластины-кронштейна для фиксации заслонки на оси вращения в воздушном клапане.
характеристики:
- Страна-изготовитель Россия
- Тип привода Пневматический
- Усилитель Механический
- Максимальное давление воздуха 7.0 бар
- Усилие рабочего хода 65 кН
- Продолжительность цикла 0.8-1.6 сек
- Общий ход 25 мм
- Максимальная высота устанавливаемой оснастки 192 мм
- Габариты стола под оснастку 142х360 мм
- Расход воздуха12 литров на 1 цикл
- Габаритный размер
- ВхШхГ1099х836х300 мм
- Вес настольного пресса 132 кг
При покупке PRESS-STEEL PNP 06-25 в подарок
Фильтр-регулятор давления (установлен на пресс)
Кожаные перчатки

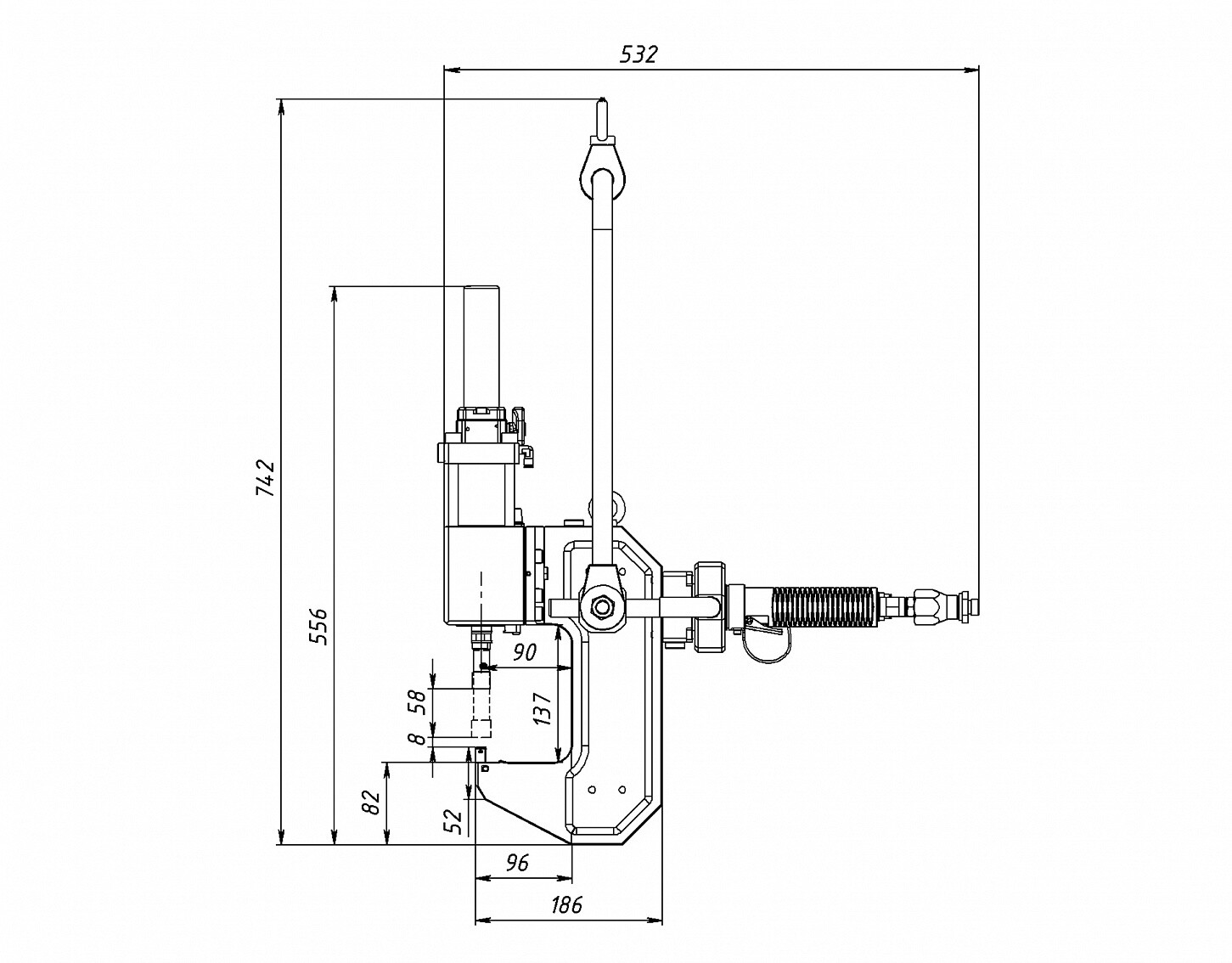

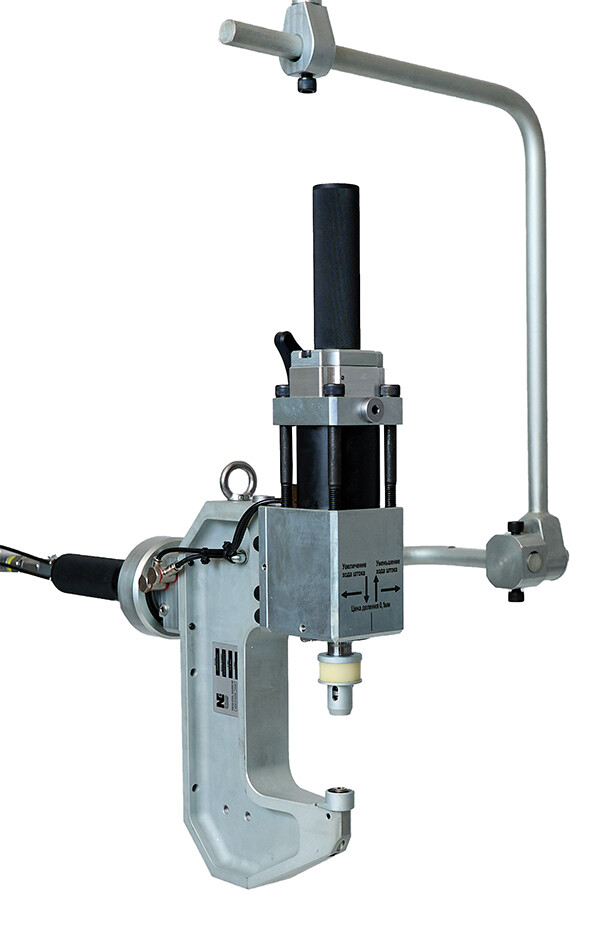

Пневмогидравлический пуклевочный инструмент PRESS-STEEL RGI 4560-90
Преимущества:
- Высокая производительность от 0.8 сек на 1 соединение;
- Соединение сохраняет целостность защитного покрытия;
- Пневмогидравлический инструмент гарантирует высокую надежность;
- Доступна круглая и прямоугольная форма заклепочного соединения;
- Отсутствие дыма и искр, эстетика;
- Кнопка рабочего хода срабатывает только при расстоянии 8 мм между рабочими инструментами (пуансоном и матрицей) что обеспечивает высокую безопасность;
- Российское производство позволяет упростить обслуживание и снизить затраты на расходные материалы и эксплуатацию инструмента.
Ручной пуклевочный (клинчинг) инструмент RGI 4560-90 был создан для соединения металлических листов и является альтернативой точечной сварке, особенно, если важно сохранить целостность покрытия. Предварительный ход штока обеспечивает расстояние между пуансоном и матрицей 60 мм – это позволяет использовать пресс с отбортовкой на изделии до 100 мм. Прочное и неразъемное соединение можно легко и быстро повторить за счет компактного формирующего инструмента (пуансон/матрица) и высокого усилия рабочего хода 60 кН. Встроенная регулировочная гайка обеспечивает быструю настройку рабочего хода, что позволяет соединять различные варианты материалов и придавать необходимую форму заклепочному соединению.

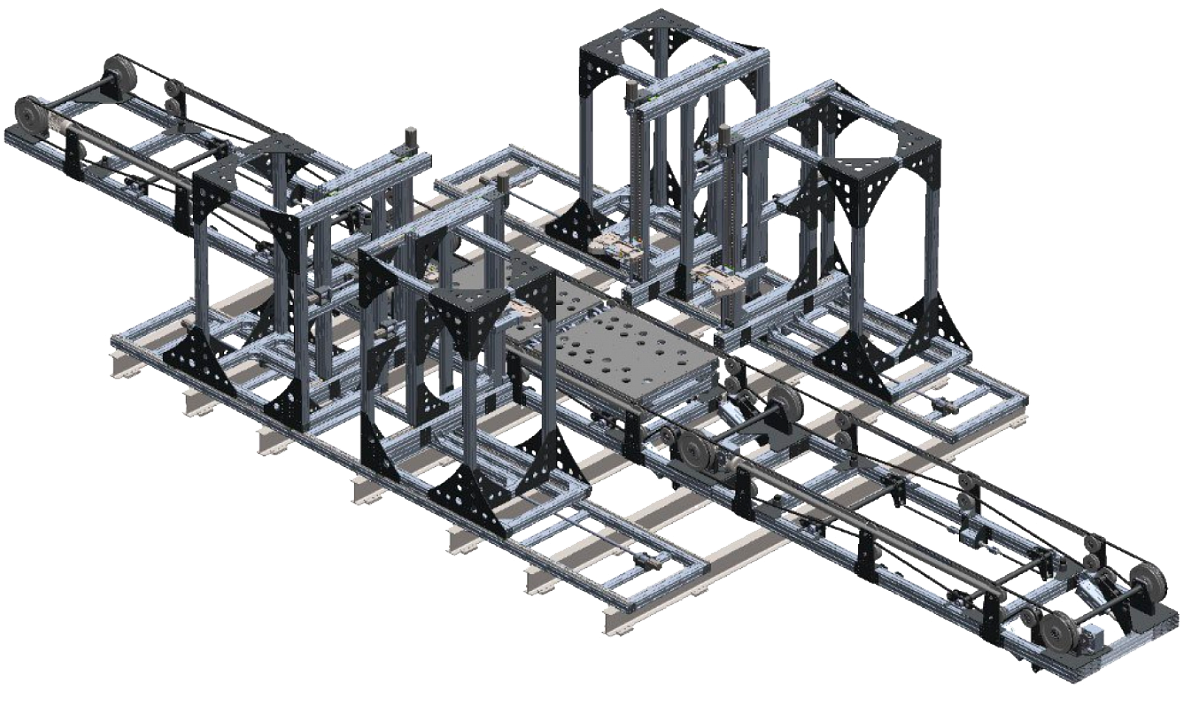

Инструмент RGI 4560-90 также может стать частью автоматизированного производства. Возможность установки на роботизированный комплекс, линейные приводы и т.п. Для высокой маневренности и работы во всех плоскостях, инструмент можно использовать в паре с 3D подвесом и балансиром (компенсатором веса). При необходимости конфигурацию рамы можно выполнить под заказ.
Срок окупаемости инструмента очень короткий за счет минимальных расходов на эксплуатацию, техническое обслуживание и отсутствия дополнительных крепежных элементов.
Описание:
Где применяется настольный пресс RGI 4560-90?
Обладая надежностью, эргономикой, неприхотливостью и мгновенной скоростью создания клинчинг соединения, ручной пневматический пуклёвочный пресс RGI 4560-90 отлично подходит для быстровозводимых зданий из ЛЕГКИХ СТАЛЬНЫХ ТОНКОСТЕННЫХ КОНСТРУКЦИЙ (ЛСТК). Ручной пресс RGI4560-90 зарекомендовал себя на предприятиях, специализирующихся на выпуске крупных элементов зданий, вентиляционных систем (пожарные клапаны, вентиляционные клапаны и другие различные изделия), а также для производства дорожных знаков, бытовой техники, металлических шкафов, электрических шкафов, холодильного оборудования, машиностроения и в других промышленных областях.
характеристики:
- Страна-изготовитель Россия
- Тип привода Гидравлический
- Минимальное давление воздуха 5.0 бар
- Максимальное давление воздуха 6.0 бар
- Усилие рабочего хода 60 кН
- Продолжительность цикла 0.8-1.6 сек
- Свободный ход подъем / опускание 1.0 / 1.0 сек
- Толщина металла (Оцинкованная сталь 400N/mm2) 4.0 мм
- Предварительный ход (Позиционирование) 50 мм
- Общий ход штока 60 мм
- Привод позиционированияПневматический
- Вылет рамы 90 мм
- Форма заклепочного соединения Круглая/Прямоугольная
- Расход воздуха 12-16 нормальных литров на 1 цикл
- Вес инструмента 20 кг

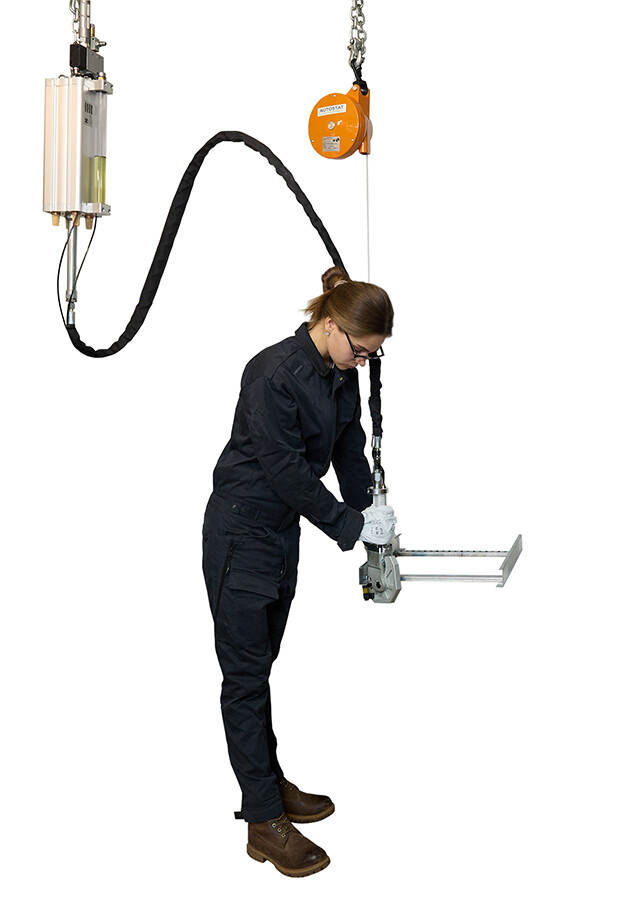

Подвес:
3D-подвес
Возможность установки 3D подвеса -> обеспечивает работу инструмента во всех плоскостях.
При покупке PRESS-STEEL RGI 4560-90 в подарок
Пневмогидравлический усилитель PRESS-STEEL PGU 160-150
Кожаные перчатки

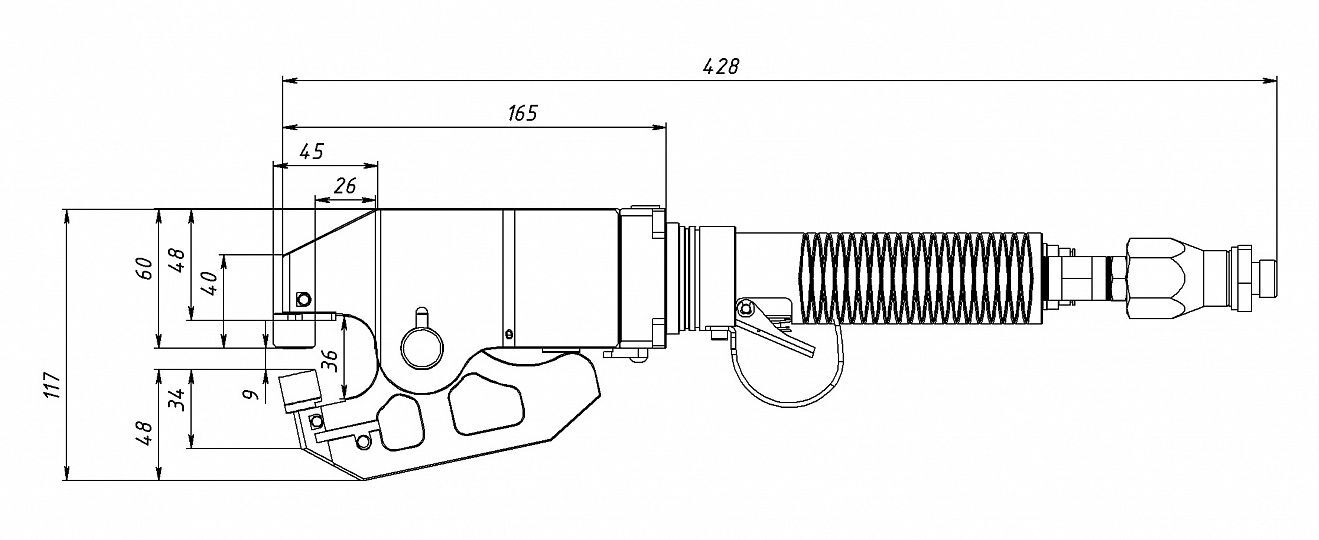

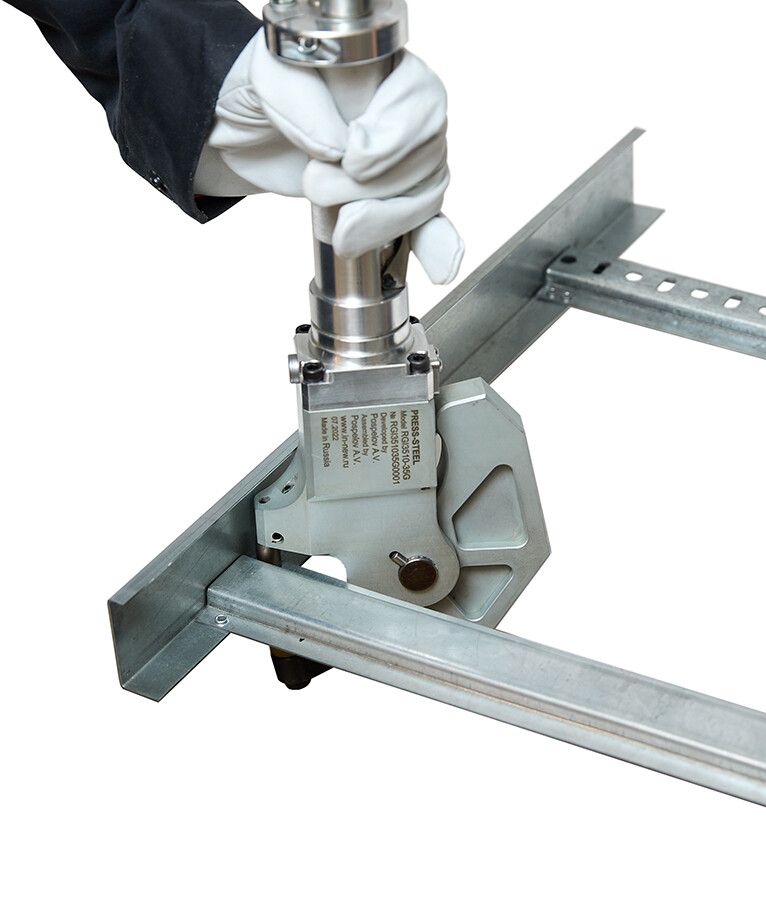

Пневмогидравлический пуклевочный инструмент PRESS-STEEL RGI 3510-35G
Преимущества:
- Минимальные габариты и маневренность;
- Скоростной: формирование «пресс-заклепки» происходит за 0.9 — 1,6 сек;
- Соединение cохраняет целостность защитного покрытия;
- Пневмогидравлический привод гарантирует высокую надежность;
- Доступны круглая и прямоугольная формы заклепочного соединения;
- Отсутствие дыма и искр;
- Российское производство позволяет упростить обслуживание и снизить затраты на расходные материалы и эксплуатацию инструмента.
Описание:
Где применяется настольный пресс RGI 3510-35G?
Обладая надежностью, эргономикой, неприхотливостью и мгновенной скоростью создания заклепочного соединения, ручной пневматический пуклёвочный пресс RGI 3510-35G отлично зарекомендовал себя на малых и больших предприятиях, специализирующихся на выпуске промышленных металлических кабельных каналов (кабель каналов), лестничных лотков для кабеля (ЛЛу, НЛ, НЛК); вентиляционных системах (пожарные клапаны, вентиляционные клапаны и другие различные изделия), а также для производства дорожных знаков, бытовой техники, металлических шкафов, электрических шкафов, холодильного оборудования, машиностроения и в других промышленных областях.
характеристики:
- Тип привода Пневмо-гидравлический
- Минимальное рабочее давление воздуха 5.5 бар
- Максимальное рабочее давление воздуха 6.0 бар
- Усилие рабочего хода 35 кН
- Продолжительность цикла 0.9-1.6 сек
- Толщина металла (Оцинкованная сталь 400N/mm2)3.5 мм
- Рабочий ход (раскрытие рамы)9 мм
- Вылет рамы 35 мм
- Управление Пневматическое (Кнопка)
- Форма (клинчинг) соединения Круглая / Прямоугольная
- Вес инструмента3.8 кг
- Гидравлический рукав (длина)2 м
- Код ТНВЭД 8467298509
При покупке PRESS-STEEL RGI 3510-35G в подарок
Пневмогидравлический усилитель PRESS-STEEL PGU 100-200
Кожаные перчатки
Ручной гидравлический пробивной пресс Press-Steel RGPP 5010-60 с пневмогидроусилителем PRESS-STEEL PGU-160-150
Преимущества:
- Портативность: Инструмент компактен и легко переносится.
- Мощность: Гидравлический привод обеспечивает высокую силу пробивки.
- Удобство использования: Пневмогидравлический усилитель давления значительно снижает физические нагрузки на оператора.
- Универсальность: Возможность пробивки отверстий разных размеров (диаметром до 8,5 мм).
- Эффективность: Высокая скорость и точность пробивки отверстий.
Сферы применения:
Производство вентиляторов:
Сокращает сроки производственного цикла при балансировке вентиляторов. Подходит для различных видов и типоразмеров крыльчатки вентилятора. Пробивка отверстия исключает сверление отверстия.
Производство и ремонт автомобилей:
Пробивка отверстий в кузовных элементах, элементах шасси, для установки крепежа и других элементов.
Металлообработка:
Изготовление деталей, конструкций, создание отверстий для крепежа, вырубка различных форм.
Сантехническое оборудование:
Просечка отверстий в трубах, фитингах и других элементах сантехнических систем.
Строительство:
Пробивка отверстий в листовом металле, используемом для кровли, различных кронштейнов, фасадов, вентиляции, дверных конструкций.
Изготовление мебели:
Штамповка отверстий в металлических деталях для крепления фурнитуры, механизмов.
Ремонт и обслуживание:
Просаживание отверстий в различных металлических элементах для замены деталей, установки крепежа и др.
характеристики:
Тип привода - Гидравлический
Усилитель-Пневмо-гидравлический
Минимальное давление воздуха - 5 bar
Максимальное давление воздуха - 6 bar
Усилие рабочего хода - 60 кН
Продолжительность цикла 0,8 - 1,6 сек
Толщина металла сталь 400 N/mm2-5.0 мм
Максимальный диаметр -8.5 мм
Общий ход штока - 15 мм
Вылет рамы- 60 мм
Расход воздуха - 12-16 нормальных литров/1цикл
Вес инструмента - 14 кг
Подвес:
3D-подвес
Возможность установки 3D подвеса -> обеспечивает работу инструмента во всех плоскостях.

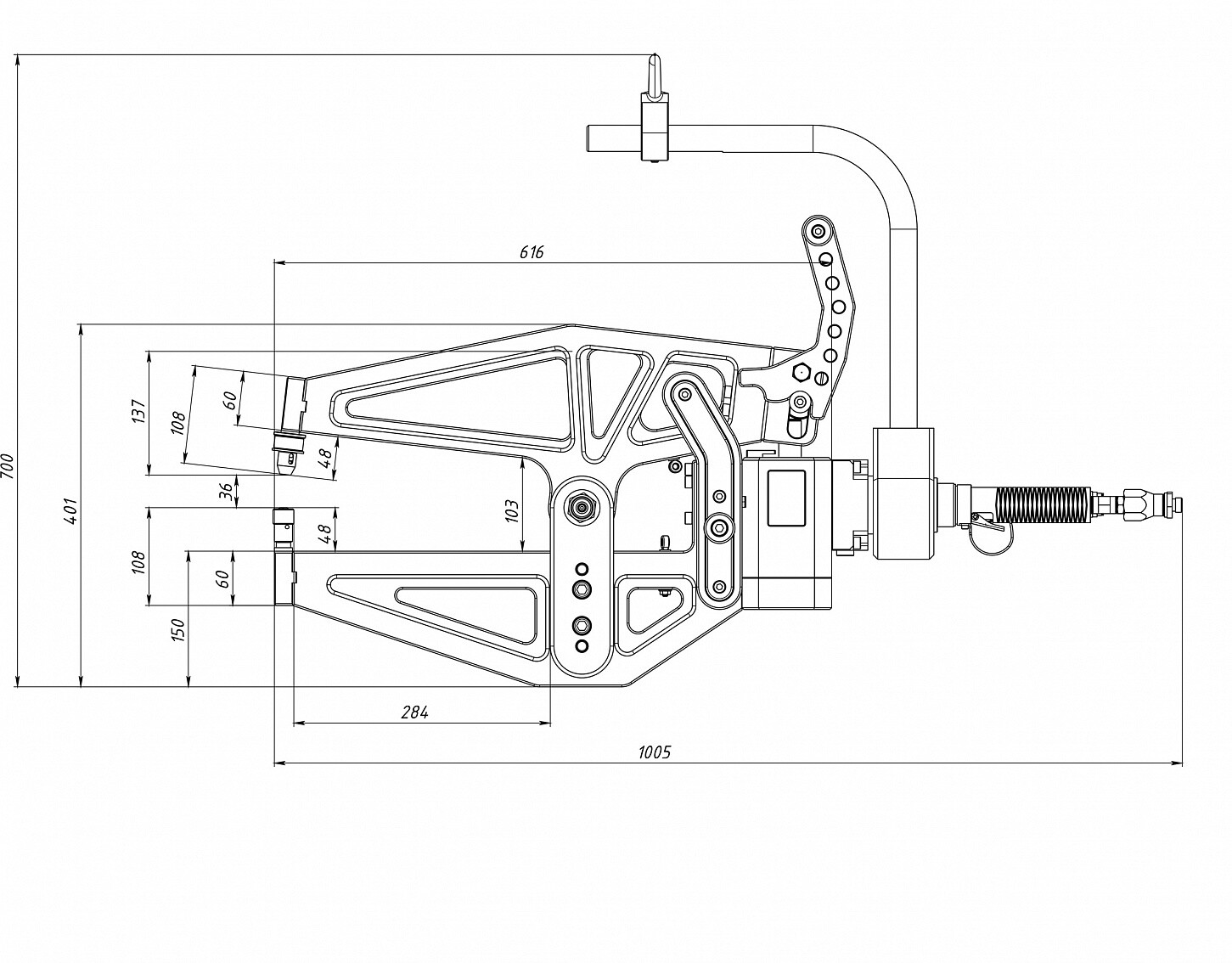

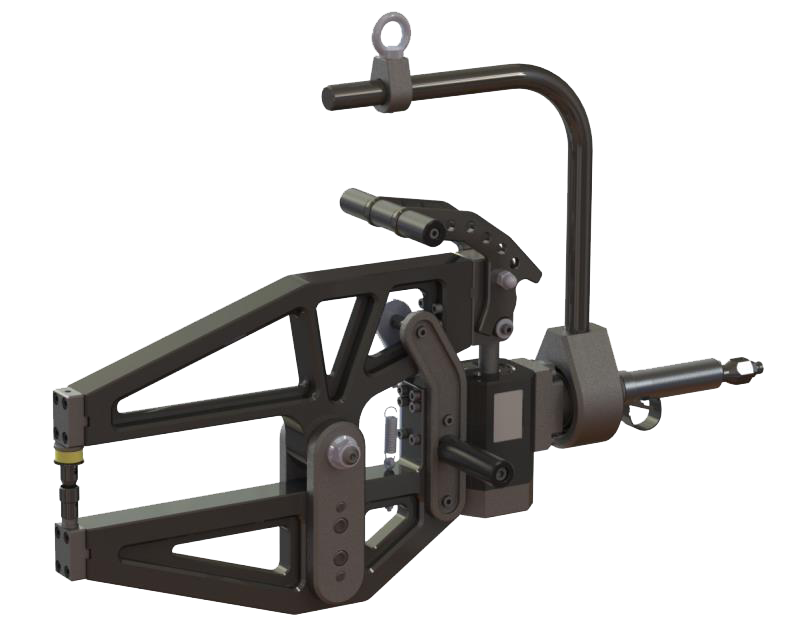

Пневмогидравлический клинчинг-инструмент Press-steel RGI 5035-290 c пневмогидроусилителем PRESS-STEEL PGU-160-150
Преимущества:
- Высокая производительность от 0,8 сек./1 соединение.
- «С»-рама позволяет легко устанавливать пресс в нужном месте соединяемых элементов изделия.
- Встроенный регулировочная гайка обеспечивает быструю настройку рабочего хода, что позволяет одним и тем же инструментом соединять различные варианты материалов.
- Пуансон и Матрица имеют возможность заточки что позволяет повторное использование после износа.
- Тихая работа инструмента, отсутствует искровой разряд и дым.
- Расход «энергии» только в момент создания соединения в отличие от электрических инструментов.
- Большой вылет, обеспечивает возможность крепления элемента на удаленном расстоянии от края заготовки до 290 мм.
- Функция предварительного хода с ручным приводом обеспечивает проход инструмента через выступающие края, что позволяет беспрепятственно устанавливать пресс в нужном месте создания пукли.
характеристики:
Тип привода - Гидравлический
Усилитель-Пневмо-гидравлический
Длина гидравлического рукава - 2 м
Минимальное давление воздуха - 5 bar
Максимальное давление воздуха - 6 bar
Усилие рабочего хода - 45 кН
Продолжительность цикла - 0,8 - 1,6 сек
Свободный ход подъем / опускание - 1,0 / 1,0 сек
Толщина металла Оцинкованная сталь 400 N/mm2 - 4.0 мм
Раскрытие максимальное (Позиционирование) - 35 мм
Предварительный ход - 27 мм
Рабочий ход - 8 мм
Привод позиционирования - Ручной
Вылет рамы - 290 мм
Форма заклепочного соединения - Круглая (опция - Прямоугольная)
Расход воздуха - 12-16 нормальных литров/1цикл
Вес инструмента - 59 кг
Сферы применения:
Вентиляционная промышленность:
Производство воздуховодов, вентиляционных коробов, систем вентиляции и кондиционирования. Отлично подходит для крепления усилителей в воздуховодах большого сечения, повышающих их диагональную жесткость.
Бытовая техника:
Изготовление корпусов для холодильников, стиральных машин, посудомоечных машин и другой бытовой техники.
Металлообработка:
Изготовление различных металлических конструкций, деталей машин и оборудования.
Автомобилестроение:
Производство кузовных деталей, элементов салона и других элементов автомобилей.
Строительство:
Соединение металлических элементов в конструкциях зданий и сооружений.
Подвес:
2D-подвес
Возможность установки 2D- подвеса -> обеспечивает работу инструмента во всех плоскостях.
Пуклевочный пневматический станок модель Press Steel
RPI 7008-21
Преимущества:
- Высокая производительность от 0,3 сек./1 соединение;
- Долгий срок службы за счет простой конструкции и применения инструментальных сталей;
- «С»-рама позволяет легко устанавливать пресс в нужном месте соединяемых элементов изделия;
- Встроенный регулировочный винт обеспечивает быструю настройку рабочего хода, что позволяет одним и тем же инструментом соединять различные варианты материалов;
- Пуансон и Матрица выполнены из прочной легированной стали;
- Быстрая и легкая смена Пуансона и Матрицы;
- Тихая работа инструмента, отсутствует искровой разряд и дым;
- Расход «энергии» только в момент создания соединения в отличие от электрических инструментов.
характеристики:
Тип привода - Пневматический
Минимальное расстояние от края заготовки - 5 мм
Максимальное расстояние от края заготовки - 20 мм
Минимальное давление воздуха - 5 бар
Максимальное давление воздуха -6 бар
Поворот Матрицы и Пуансона - 90 градусов
Продолжительность цикла - 0.3 – 0.8 сек
Раскрытие инструмента - 8 мм
Толщина металла (400 N/mm2) - 2.5 мм
Толщина металла (алюминий 250 N/mm2)- 3.5 мм
Толщина металла (нерж. сталь 600 N/mm2) - 2.0 мм
Габариты: 384×100×100 мм, Вес - 3 кг.
Сферы применения:
Фильтрационное оборудование:
Сборка карманных фильтров, фильтров для очистки воздуха и воды.
Шумоглушители:
Сборка корпусов шумоглушителей.
Бытовая техника:
Сборка корпусов, механизмов и других элементов бытовой техники.
При покупке PRESS-STEEL RPI-7008-21 в подарок
Кожаные перчатки

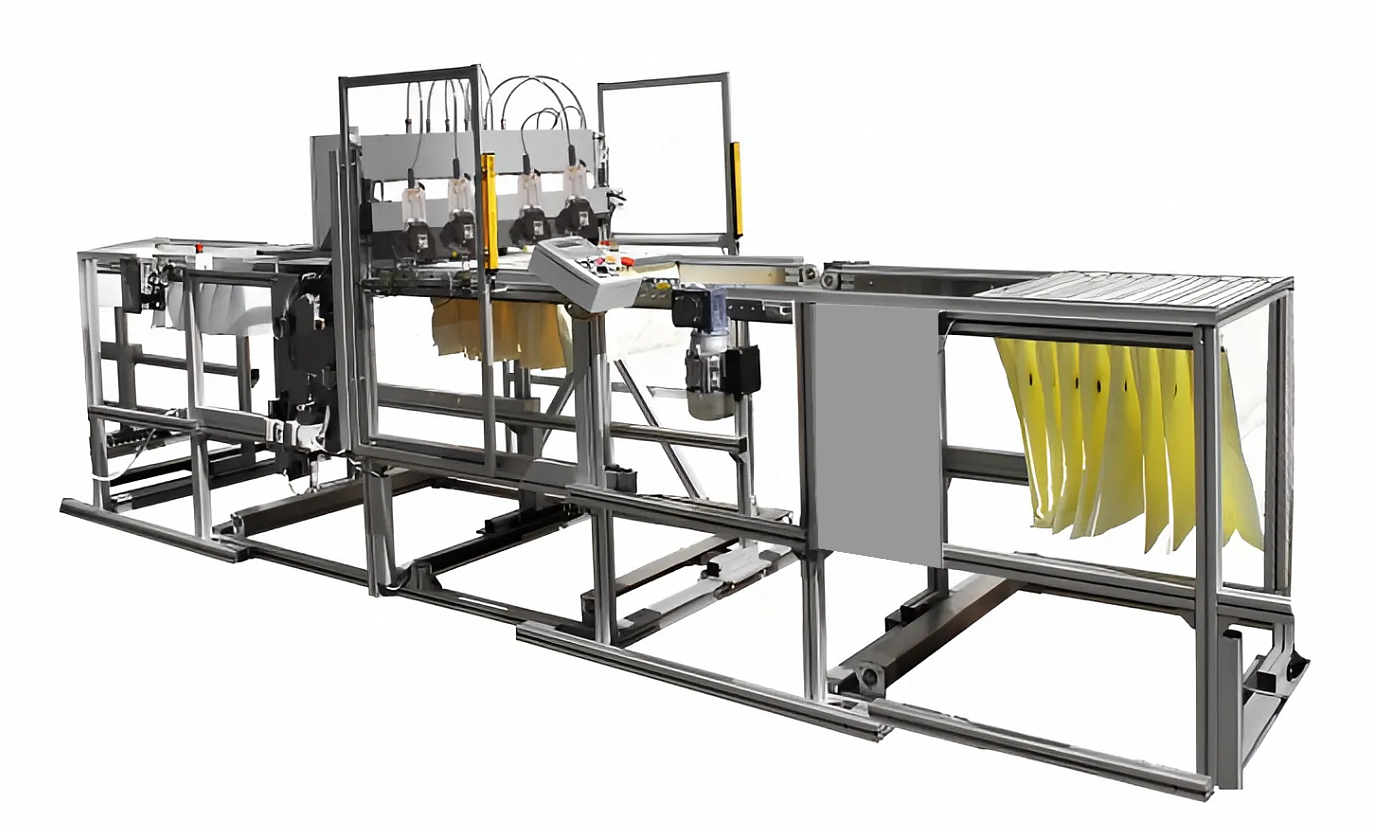

Линия для изготовления карманных фильтров
Преимущества:
Сокращение времени выполнения заказа
Повышенная производительность: до 500 000 карманных фильтров в год
Возможность ручного или автоматического управления
Для существующих или новых линий
Идеальное качество клинчинга благодаря одинаковой последовательности операций каждые 5 секунд
характеристики:
Стандартная конфигурация -6 рабочих головок PRESS STEEL
Максимальная конфигурация - до 9 рабочих головок PRESS STEEL
Регулировка под размеры рамок фильтров
от 270 x 270 мм до 915 x 915 мм
Длина - 3 м
Общая ширина - 1,6 м
Загрузочные / разгрузочные конвейеры - С автоматической передачей
Механические съемники - (Опция)
Очистка матрицы - (Опция)

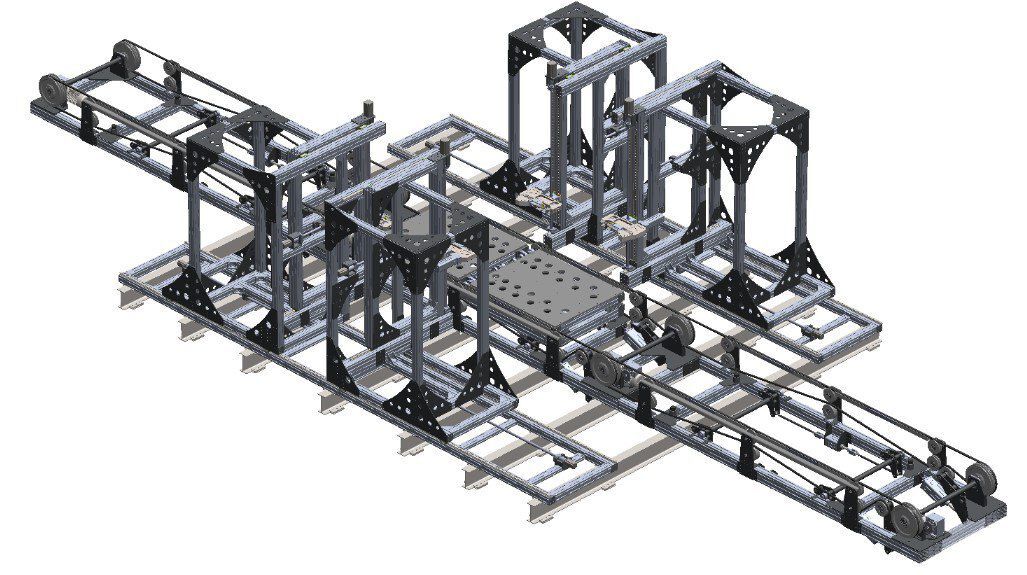

Автоматическая линия для крепления фланцев на прямоугольные воздуховоды
Преимущества:
- Высокая производительность от 36 сек./1 воздуховод;
- Уменьшение % брака за счет сокращения влияния человеческого фактора;
- Для обслуживания линии достаточно всего 1 оператора, для сравнения, на выполнение аналогичного объема без данной линии требуется минимум 4 квалифицированных работников (в 1 смену);
- Высокая эстетичность производства за счет точности повторяемых соединений;
- Возможность круглосуточной загрузки линии с целью сокращения периода окупаемости;
- Уменьшение зависимости от опыта и квалификации работников, как следствие - снижение нагрузки на отдел кадров;
- Тихая работа инструмента, отсутствует искровой разряд и дым.
Предназначена для крепления фланцев на воздуховоды прямоугольного сечения, с размерами от 200х200 мм, до 1200х1200 мм и длиной от 1 250 мм до 1500 мм.
(*) - По запросу заказчика (опционально) возможна дополнительная установка рабочих головок, в количестве - до 32 единиц (в данном случае время обработки одного воздуховода, любого размера, составит 36 секунд).
характеристики:
Количество рабочих головок - 8 шт. (*)
Минимальное сечение воздуховода - 200х200 мм
Максимальное сечение воздуховода - 1200х1200 мм
Количество соединений на стороне при 200 мм - 2 шт
Количество соединений на стороне при 1200 мм - 8 шт
Тип привода - Пневматический
Гидравлическая станция, 32 кВт, 260 Бар, пластинчатый насос, (срок эксплуатации 5-7 лет, при работе 24/7) - 1 шт
Время обработки одного воздуховода для его мин./ макс. сечения - 36 сек. / 1 м 18 сек
Напряжение (3-х фазное) - 380 В / 20 кВт
Подача воздуха очищенного, подготовленного - 8 бар
Толщина металла (400 N/mm2) - 3.5 мм
Толщина металла (нерж. сталь 600 N/mm2) - 2.5 мм
Включение рабочих головок согласно сечению воздуховода - Да (автоматически)
Привод головок сдвижение-раздвижение согласно сечению изделия - Сервопривод (автоматически)
Автоматическое позиционирование и управление комплексом - Контроллер с ПО
Системы защиты - Да
Разрабатываем пуклевочный инструмент под Ваши нужды!
Сферы применения:
Какие преимущества даёт соединение PRESS-STEEL?
- Соединение имеет высокие прочностные характеристики;
- Формирование «пресс-заклепки» происходит мгновенно;
- Отсутствие ограничений по количеству слоев соединяемого материала;
- Возможность соединения заготовок из разных сталей и сплавов;
- Отсутствие дополнительных крепежных элементов;
- Отсутствие нарушения поверхности из-за нагрева, коррозионностойкость не нарушается;
- Точка соединения прямоугольного сечения отлично подходит для сталей с повышенной твердостью, нержавеющих сталей;
- На выходе продукция отличного качества;
технология Press-steel:
Как это работает?
1. Листы металла помещаются между пуансоном и матрицей.
2. Пуансон с силой давит на металл, вдавливая его в матрицу.
3. Нижний лист, упираясь в матрицу, начинает "растекаться" в стороны под давлением, образуя прочное соединение с верхним листом за счет геометрического замыкания.
4. Пуансон поднимается, давление ослабевает.
5. Листы надежно соединены и готовы к использованию.
в чем преимущества:
- Быстрота: занимает доли секунды (0,1 - 0,3 секунды).
- Простота: Не требует специальных навыков или сложного оборудования.
- Универсальность: Подходит для соединения стали, нержавеющей стали, алюминия и других металлов.
- Адаптивность: Инструмент PRESS-STEEL легко интегрируется в различные прессы, станки и роботы. Можно создавать как одиночные соединения, так и множественные точки крепления.
- Экономичность: Не требует дополнительных соединительных элементов (заклепок), что сокращает расходы и уменьшает количество отходов.
- Экологичность: Клинчинг не создает искр, что исключает риск возгорания, а также не выделяет дым или вредные газы. Клинчинг требует меньше энергии, чем сварка, что делает его более энергоэффективным и соответственно, более экологичным.
Клинчинг PRESS-STEEL – это быстрое, экономичное и экологичное решение для создания прочных и надежных соединений металлических деталей.
материалы для клинчинга:
- Низкоуглеродистые и микролегированные стали.
- Оцинкованная, органически окрашенная и предварительно окрашенная сталь.
- Нержавеющие стали.
- Легкие материалы, такие как пластичные алюминиевые сплавы.
- Также можно соединить разные комбинации материалов, например, сталь с алюминием.
Как подключить инструмент Press-steel:
Предлагаем готовое решение для пневматических инструментов PRESS-STEEL, которое обеспечит максимальную эффективность и продлит срок их службы за счет комплексного подхода к подготовке и подаче сжатого воздуха.
В основе схемы лежит компрессор, создающий необходимое давление воздуха для работы инструментов. Для обеспечения подачи качественного сжатого воздуха, свободного от загрязнений и влаги, в схему включены: магистральный фильтр, задерживающий крупные частицы пыли и грязи; осушитель, удаляющий излишнюю влагу, которая может привести к коррозии внутренних элементов инструмента и вымываю смазки; и наконец, влагоотделяющий фильтр тонкой очистки непосредственно перед инструментом. Он дополнительно очищает воздух от мельчайших частиц и конденсата, гарантируя оптимальные условия работы для высокоточных пневматических распределителей и клапанов инструмента.
Регулятор давления, установленный после осушителя, позволяет точно настроить и поддерживать оптимальное давление, предотвращая перегрузки и преждевременный износ инструмента. Для комфортной работы оператора используется спиральная трубка, обеспечивающая свободу перемещения в рабочей зоне.
Выбирая наше решение, вы получаете не просто набор компонентов, а продуманную систему подготовки сжатого воздуха, которая обеспечит надежную и эффективную работу пневматических инструментов PRESS-STEEL на протяжении долгого срока службы.
Системы Вентиляции
Электрическая промышленность
Строительная отрасль
Бытовая техника
АВТОМОБИЛЬНАЯ ПРОМЫШЛЕННОСТЬ
СУДОСТРОЕНИЕ
ВАГОНОСТРОЕНИЕ
В системах отопления, вентиляции и кондиционирования воздуха (ОВК) клинчинг инструмент особенно ценен благодаря безопасности и чистоте процесса соединения деталей.
Поскольку не используются искры, дым и газы, пуклевочный инструмент идеально подходит для работы с оцинкованными деталями, не повреждая покрытие.
Поскольку не используются искры, дым и газы, пуклевочный инструмент идеально подходит для работы с оцинкованными деталями, не повреждая покрытие.
ШИРОКО ИСПОЛЬЗУЕТСЯ ДЛЯ СБОРКИ РАЗЛИЧНЫХ ЭЛЕМЕНТОВ СИСТЕМ ОВК
- Воздуховоды: прочные и герметичные соединения обеспечивают эффективную работу системы вентиляции.
- Печи, водогрейные котлы: надежные и долговечные соединения гарантируют безопасность работы.
- Солнечные коллекторы: точное и прочное соединение элементов обеспечивает максимальную эффективность системы.
- Кондиционеры, теплообменники: герметичность и прочность соединений гарантируют бесперебойную работу системы кондиционирования.
Таким образом, клинчинг инструмент оптимизирует процесс монтажа систем ОВК, увеличивает скорость работы, обеспечивает безопасность и качество соединений.
В ЭЛЕКТРИЧЕСКОЙ ПРОМЫШЛЕННОСТИ, ГДЕ ВАЖНЫ ТОЧНОСТЬ, НАДЁЖНОСТЬ И БЕЗОПАСНОСТЬ, ПУКЛЕВОЧНЫЙ ИНСТРУМЕНТ НАШЁЛ СВОЁ ПРИМЕНЕНИЕ В САМЫХ РАЗНЫХ ОБЛАСТЯХ:
- Соединение проводников: пуклевочные соединения обеспечивают прочный контакт с минимальным сопротивлением, что особенно важно для передачи больших токов. Этот метод используется как для соединения токопроводящих элементов между собой, так и для их фиксации на клеммах и контактах.
- Сборка электронных устройств: Миниатюрные пуклевочные соединения применяются для крепления плат, микросхем, разъемов и других элементов в электронных устройствах. Это позволяет создавать компактные и надёжные приборы, устойчивые к вибрациям и механическим воздействиям.
- Производство электрических контактов: PRESS-STEEL инструмент используется для создания прочных и износостойких контактов в выключателях, реле, розетках и других электрических компонентах.
ПРЕИМУЩЕСТВА ПУКЛЕВОЧНОГО ИНСТРУМЕНТА В ЭЛЕКТРОТЕХНИКЕ:
- Высокая скорость и простота использования: позволяет автоматизировать процессы и сократить время производства.
- Отсутствие нагрева: исключает риск повреждения чувствительных к температуре компонентов.
- Чистота: не требует использования припоя, флюсов и других материалов, которые могут загрязнить электронные компоненты.Применение PRESS-STEEL инструмента в электротехнике способствует миниатюризации устройств, повышению их надежности и долговечности, а также снижению стоимости производства.
Применение PRESS-STEEL инструмента в электротехнике способствует миниатюризации устройств, повышению их надежности и долговечности, а также снижению стоимости производства.ст
В строительной отрасли пуклевочный инструмент используется для сборки самых разных конструкций. Его ценят за высокую прочность и долговечность соединений, которые не боятся вибрации и обеспечивают полную герметичность.
БЛАГОДАРЯ СВОИМ СВОЙСТВАМ, КЛИНЧИНГ-ИНСТРУМЕНТ ПРИМЕНЯЕТСЯ ДЛЯ СБОРКИ РАЗНООБРАЗНЫХ ОБЪЕКТОВ:
В строительной отрасли пуклевочный инструмент используется для сборки самых разных конструкций. Его ценят за высокую прочность и долговечность соединений, которые не боятся вибрации и обеспечивают полную герметичность.
- Дверные и оконные рамы: обеспечивает точную установку и прочность фиксации.
- Элементы пола и крыши: гарантирует надежное соединение и устойчивость к нагрузкам.
- Желоба, кабельные лотки, облицовка: обеспечивает герметичность и эстетичный внешний вид.
- Легкие стальные каркасы: быстро собираются, сохраняя прочность конструкции.
- Лифты, вентиляция, освещение, гаражные ворота, почтовые ящики: просто и надежно устанавливаются, обеспечивая долговечность и функциональность.
- Строительные леса: прочные и устойчивые, обеспечивают безопасность рабочих.
Таким образом, пуклевочный инструмент оптимизирует процесс строительства, ускоряет монтаж и повышает качество конечного результата.
В производстве бытовой техники пуклевочный инструмент нашел свое применение благодаря скорости, точности, долговечности и эффективности создаваемых соединений.
ЭТО ПОЗВОЛИЛО АКТИВНО ИСПОЛЬЗОВАТЬ ЛИСТОВОЙ МЕТАЛЛ ПРИ СОЗДАНИИ ШИРОКОГО СПЕКТРА БЫТОВЫХ ПРИБОРОВ:
- Холодильники, морозильники: прочные и герметичные соединения обеспечивают надежную термоизоляцию.
- Охладители бутылок, торговые автоматы: эстетичность и долговечность соединений важны для внешнего вида и долгого срока службы.
- Витрины: прочность и точность соединений позволяют создавать привлекательные и надежные конструкции.
- Стиральные машины, посудомоечные машины: устойчивость к вибрации и герметичность соединений обеспечивают долговечность и защиту от протечек.
- Микроволновые печи: точность и надежность соединений важны для безопасной и эффективной работы.
Применение клинчинг инструмента в производстве бытовой техники позволяет оптимизировать процесс сборки, снизить затраты и улучшить качество конечного продукта.
В автомобильной промышленности, где стандарты качества чрезвычайно высоки, клинчинг инструмент занял прочные позиции. Ручные, полуавтоматические и полностью автоматические пуклевочные системы соответствуют строгим требованиям отрасли, обеспечивая высокую эффективность и качество сборки.
ПРЕИМУЩЕСТВА PRESS-STEEL ИНСТРУМЕНТА В АВТОМОБИЛЕСТРОЕНИИ:
- Экономия затрат: снижение расходов на электроэнергию в процессе производства.
- Высокое качество соединений: прочность, долговечность, устойчивость к вибрациям и коррозии.
- Точность и повторяемость: важные факторы для современного автомобилестроения.
- Безопасность: отсутствие искр, дыма и газов повышает безопасность производства.
- Соединение различных материалов: позволяет надежно соединять различные материалы, например, стальной внутренний каркас автомобиля с внешними элементами из алюминия или оцинкованного металла.
ПУКЛЕВОЧНЫЙ ИНСТРУМЕНТ ИСПОЛЬЗУЕТСЯ ДЛЯ СБОРКИ РАЗЛИЧНЫХ КОМПОНЕНТОВ АВТОМОБИЛЯ:
- Кузовные детали: двери, капоты, крылья, обеспечивая прочность и безопасность конструкции.
- Элементы шасси: лонжероны, рычаги подвески, гарантируя надежность и долговечность.
- Детали салона: кресла, панели приборов, обеспечивая эстетичный внешний вид и комфорт.
В итоге, клинчинг инструмент позволяет автопроизводителям создавать более легкие, безопасные и экономичные автомобили, соответствующие современным требованиям рынка.
В СУДОСТРОЕНИИ, ГДЕ ПРОЧНОСТЬ, ДОЛГОВЕЧНОСТЬ И УСТОЙЧИВОСТЬ К КОРРОЗИИ ИГРАЮТ ПЕРВОСТЕПЕННУЮ РОЛЬ, PRESS-STEEL ИНСТРУМЕНТ НАШЕЛ ШИРОКОЕ ПРИМЕНЕНИЕ:
- Монтаж каркасов: Пуклевочные соединения используются для сборки прочных и легких каркасов для кают, переборок, палубных надстроек. Этот метод ускоряет процесс сборки и позволяет создавать сложные конструкции с высокой точностью.
- Установка защитных кожухов: Клинчинг инструмент идеально подходит для крепления защитных кожухов на трубы, кабели, вентиляционные каналы и другое оборудование. Такие соединения герметичны, устойчивы к вибрации и не боятся агрессивной морской среды.
- Изготовление заслонок: Пуклевочные соединения применяются для крепления элементов заслонок, лю-ков, дверей и других подвижных конструкций на судах. Они обеспечивают надежную и долговечную фиксацию, устойчивую к динамическим нагрузкам и коррозии.
ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ПУКЛЕВОЧНОГО ИНСТРУМЕНТА В СУДОСТРОЕНИИ:
- Высокая прочность и надежность: Пуклевочные соединения выдерживают значительные нагрузки и вибрации, что особенно важно в условиях морской качки.
- Устойчивость к коррозии: Использование алюминиевых, нержавеющих или оцинкованных пуклевок обеспечивает долговечность соединений в условиях высокой влажности и воздействия соленой воды.
- Эстетичный внешний вид: Пуклевочные соединения выглядят аккуратно и не портят внешний вид судна.
В целом, PRESS-STEEL инструмент является незаменимым помощником в судостроении, позволяющим создавать надежные, долговечные и безопасные суда различного назначения.
В ВАГОНОСТРОЕНИИ, ГДЕ ВАЖНЫ ПРОЧНОСТЬ, НАДЕЖНОСТЬ И ДОЛГОВЕЧНОСТЬ КОНСТРУКЦИИ, ПУКЛЕВОЧНЫЙ ИНСТРУМЕНТ НАШЕЛ ШИРОКОЕ ПРИМЕНЕНИЕ:
- Соединение элементов каркаса и облицовки вагонов: Пуклевочные соединения используются для крепления стеновых панелей, крыши, пола и других элементов каркаса. Они обеспечивают высокую прочность, герметичность и устойчивость к вибрациям, что особенно важно при эксплуатации вагонов в различных климатических условиях.
- Сборка хопперов: В производстве хопперов-зерновозов, хопперов для сыпучих грузов и других специализированных вагонов пуклевочные соединения используются для крепления элементов кузова, люков, разгрузочных устройств. Они обеспечивают прочность, герметичность и долговечность конструкции, что важно для транспортировки различных видов грузов.
ПРЕИМУЩЕСТВА ПРИМЕНЕНИЯ PRESS-STEEL ИНСТРУМЕНТА В ВАГОНОСТРОЕНИИ:
- Высокая скорость и экономичность: Пуклевочные соединения можно устанавливать быстро и с минимальны-ми затратами электроэнергии, что ускоряет процесс производства и снижает его стоимость.
- Долговечность и надежность: Пуклевочные соединения устойчивы к вибрациям, ударам, коррозии и другим негативным факторам, что обеспечивает длительный срок службы вагонов.
- Безопасность: Пуклевочные соединения отвечают высоким требованиям безопасности, что особенно важно для железнодорожной отрасли.
- В итоге, клинчинг инструмент является эффективным и востребованным решением в вагоностроении, позволяющим создавать современные, надежные и безопасные вагоны.
модели станков:
Пневматический пуклевочный инструмент PRESS-STEEL RI 3579
Преимущества инструмента:
- Высокая производительность от 0,5 сек./1 соединение;
- Долгий срок службы за счет простой конструкции и применения инструментальных сталей;
- Откидная «С»-рама позволяет легко устанавливать пресс в нужном месте присоединяемой «шин-рейки» (фланца), при этом привод «С» -рамы пневматический и управляется клавишей;
- Встроенный регулировочный винт обеспечивает быструю настройку рабочего хода, что позволяет одним и тем же инструментом соединять различные варианты материалов;
- Пуансон и Матрица выполнены из прочной легированной стали;
- Быстрая и легкая смена Пуансона и Матрицы;
- Тихая работа инструмента, отсутствует искровой разряд и дым;
- Расход «энергии» только в момент создания соединения в отличие от электрических инструментов;
- Подходит для возведения облегченных конструкций и сборных типовых домов из стальных профилей;
Приобретая Пресс можно выбрать любую матрицу, согласно суммарной толщине обрабатываемого материала
(с заказом, укажите № матрицы).
- Матрица № 1 для суммарной толщины соединяемых листов 0,8 -1,5 мм (арт. 000351)
- Матрица № 2 для суммарной толщины соединяемых листов 1,6-2,0 мм (арт. 000352)
- Матрица № 3 для суммарной толщины соединяемых листов 2,1-2,5 мм (арт. 000353)
- Матрица № 4 для суммарной толщины соединяемых листов 2,6-3,0 мм (арт. 000354)
- Матрица № 5 для суммарной толщины соединяемых листов 3,1-3,5 мм (арт. 000355)
- Матрица № 6 для суммарной толщины соединяемых листов 3,6-4,0 мм (арт. 000356)
При покупке PRESS-STEEL RI 3579 в подарок:
Кожаные перчатки
Описание:
Пневматический пресс PRESS-STEEL RI 35-79 разработан для создания надежного заклепочного соединения, формирующегося за счет сдавливания материала и его пластической деформации, без применения дополнительных соединительных элементов (заклепок). Инструмент RI 35-79 оснащен пневмомеханическим усилителем, развивающим усилие 35 кН, что позволяет создавать заклепочное соединение мгновенно. Все эти качества делают его универсальным и удобным, позволяя применять на малых и больших предприятиях, непосредственно на объектах, а также в помещениях с пожароопасной средой. Для быстрого подключения к магистрали сжатого воздуха, инструмент оснащен быстроразъемным соединением высокого давления. На прессе RI 35-79 встроены разные степени регулировок, что позволяет произвести быструю настройку рабочего хода, давая возможность, одним и тем же инструментом соединять различные варианты материалов. Откидная «С»-рама позволяет легко устанавливать пресс в нужном месте присоединяемой «шины-рейки» (фланца), при этом привод «С» -рамы пневматический и управляется клавишей, а высота фланцевой шины допускается 40 мм.
Срок окупаемости инструмента очень короткий за счет минимальных расходов на эксплуатацию, техническое обслуживание и отсутствия дополнительных крепежных элементов.
Технические характеристики:
Страна-изготовитель Россия
Тип привода Пневматический
Привод раскрытия «С» -рамы Пневматический
Раскрытие инструмента (рабочее/максимальное) 8/34 мм
Минимальное давление воздуха 5.0 бар
Максимальное давление воздуха 6.0 бар
Усилие рабочего хода (при 6 бар) 38 кН
Продолжительность цикла0.5 — 1.2 сек
Толщина металла (алюминий 250 N/mm2) 4.0 мм
Толщина металла (400 N/mm2) 4.0 мм
Толщина металла (нерж. сталь 600 N/mm2) 3.0 мм
Максимальная высота фланца 40 мм
Поворот матрицы и пуансона 90°
Минимальное расстояние от края заготовки 7 мм
Максимальное расстояние от края заготовки 40 мм
Расход воздуха не более384 л/мин (3,2л/1цикл)
Габаритные размеры (Д*В*Ш), мм 482*238*118
Вес инструмента с поворотным кольцом 6.3 кг
Размер упаковки (Д*Ш*В),мм 580*395*265
Вес с упаковкой10 кг
Код ТНВЭД 8467190000
Важно:
При заказе пресса RI 3579, клиент может выбрать любую Матрицу и Пуансон для установки на пуклевочный инструмент. Выбор определяется по сумме толщин всех соединяемых листов и виду заклепочного соединения, прямоугольной или круглой формы. Замена Пуансона или Матрицы осуществляется просто и легко, исключая надобность специальных инструментов или навыков оператора.
Для высокой скорости и надежной работы пневматических компонентов инструмента PRESS-STEEL RI 3579, важно подсоединять его через Пневмоблок подготовки воздуха, при этом пропускная способность воздуха, с учетом пневматических трубок, должна быть на выходе не меньше 1000 нормальных литров/мин. Пневмоблок поставляется в комплекте с инструментом и включает в себя фильтр-регулятор давления, маслораспылитель, манометр, спиральную трубку с быстроразъемной муфтой и штуцер для подключения к основной магистрали сжатого воздуха.
Компенсатор веса, поворотное кольцо, стойка и прочие вспомогательные модули к этому инструменту приобретаются за дополнительную плату.
Обладая надежностью, эргономикой, неприхотливостью и мгновенной скоростью создания заклепочного соединения, ручной пневматический пуклёвочный пресс RI 3579 отлично зарекомендовал себя на малых и больших предприятиях, специализирующихся на выпуске вентиляционных систем и другого оборудования. Используется для возведения облегченных конструкций и сборных типовых домов из стальных профилей. Прекрасно подходит для изготовления воздуховодов прямоугольного сечения, шумовых глушителей, канальных вентиляторов, карманных фильтров и прочих компонентов.
Где применяется PRESS-STEEL RI 3579? :
Обладая надежностью, эргономикой, неприхотливостью и мгновенной скоростью создания заклепочного соединения, ручной пневматический пуклёвочный пресс RI 3579 отлично зарекомендовал себя на малых и больших предприятиях, специализирующихся на выпуске вентиляционных систем и другого оборудования. Используется для возведения облегченных конструкций и сборных типовых домов из стальных профилей. Прекрасно подходит для изготовления воздуховодов прямоугольного сечения, шумовых глушителей, канальных вентиляторов, карманных фильтров и прочих компонентов.
Пневматический пуклёвочный инструмент PRESS-STEEL RS15-20
Преимущества инструмента:
- Тихая работа инструмента;
- Долгий срок службы за счет простой конструкции и применения инструментальных, термически обработанных сталей;
- Пуансон и Матрица выполнены из прочной, легированной стали;
- Подвижная консоль матрицы позволяет легко устанавливать пресс в нужном месте присоединяемой «шин-рейки», при этом привод консоли пневматический и управляется нажатием кнопки;
- Быстрая и легкая смена Пуансона и Матрицы;
- Безопасная работа на пожароопасных предприятиях, отсутствует искровой разряд и дым; экологичность;
- Расход «энергии» только в момент создания соединения в отличие от электрических инструментов.
Приобретая Пресс можно выбрать любую матрицу, согласно суммарной толщине обрабатываемого материала
(с заказом, укажите № матрицы).
- Матрица № 1 для суммарной толщины соединяемых листов 0,8 -1,5 мм (арт. 000351)
- Матрица № 2 для суммарной толщины соединяемых листов 1,6-2,0 мм (арт. 000352)
- Матрица № 3 для суммарной толщины соединяемых листов 2,1-2,5 мм (арт. 000353)
- Матрица № 4 для суммарной толщины соединяемых листов 2,6-3,0 мм (арт. 000354)
- Матрица № 5 для суммарной толщины соединяемых листов 3,1-3,5 мм (арт. 000355)
- Матрица № 6 для суммарной толщины соединяемых листов 3,6-4,0 мм (арт. 000356)
При покупке PRESS-STEEL RS15-20 в подарок:
Кожаные перчатки
Описание:
Пуклевочный пресс PRESS-STEEL RS15-20 создан для надежного закрепления фланца (шин-рейки) на вентиляционном коробе, путем создания заклепочного соединения, формирующегося за счет сдавливания материала и его пластической деформации. Пресс RS15-20 имеет эксцентриковый усилитель, оснащенный пневматическим приводом. Это делает его универсальным и удобным, позволяя применять на малых и больших предприятиях, непосредственно на объектах, а также в помещениях с повышенной запыленностью и пожароопасной средой. Для быстрого подключения к магистрали сжатого воздуха, инструмент оснащен быстроразъемным соединением высокого давления. На прессе RS15-19 предназначены разные степени регулировок, что позволяет четко настроить нужный уровень и глубину заклепочного соединения. Подвижная консоль матрицы позволяет легко устанавливать пресс в нужном месте присоединяемой «шин-рейки», при этом привод консоли пневматический и управляется нажатием кнопки.
Срок окупаемости инструмента очень короткий за счет минимальных расходов на эксплуатацию, техническое обслуживание и отсутствия дополнительных крепежных элементов.
Технические характеристики:
Страна-изготовитель Россия
Тип привода Пневматический
Привод консоли Пневматический
Минимальное давление воздуха 5.0 бар
Максимальное давление воздуха 7.0 бар
Продолжительность цикла0.9-1.4 сек
Толщина металла (алюминий 250 N/mm2) 3.5 мм
Толщина металла (400 N/mm2) 3.0 мм
Толщина металла (нерж. сталь 600 N/mm2) 2.0 мм
Максимальная высота фланца 30 мм
Поворот матрицы и пуансона 90°
Расход воздуха не более315 л/мин (4,7л/1цикл)
Габаритные размеры (Д*В*Ш),мм 560*320*142
Вес 7.1 кг
Размер упаковки (Д*Ш*В),мм 580*395*265
Вес с упаковкой 12,5 кг
Код ТНВЭД 8467190000
Важно:
При заказе пресса RS15-20, клиент может выбрать любую Матрицу для установки на пуклевочник. Выбор определяется по сумме толщин всех соединяемых листов. Замена Пуансона или Матрицы осуществляется просто и легко, исключая надобность специнструментов или опыта оператора.
Для высокой скорости и надежной работы пневматических компонентов инструмента PRESS-STEEL RS15-19, важно подсоединять его через Пневмоблок подготовки воздуха, при этом пропускная способность воздуха, с учетом пневматических трубок, должна быть на выходе не меньше 450 нормальных литров/мин.
Пневматический блок, компенсатор веса, поворотное кольцо и прочие вспомогательные модули к этому инструменту приобретаются за дополнительную плату.
Где применяется PRESS-STEEL RS15-20? :
Обладая надежностью, неприхотливостью и быстротой создания заклепочного соединения, ручной пневматический пуклёвочный пресс RS15-20 отлично зарекомендовал себя на малых и больших предприятиях, специализирующихся на выпуске вентиляционных систем и другого оборудования. Прекрасно подходит для изготовления воздуховодов прямоугольного сечения, шумовых глушителей, канальных вентиляторов, карманных фильтров и т. д.
Ручной пуклевочный инструмент PRESS-STEEL RL528
Преимущества инструмента:
- Создание полноценного соединения с геометрическим замыканием;
- Легкое давление оператором на рукоятки благодаря мощному кривошипному усилителю;
- Не нужны источники питания, можно работать прямо на объектах;
- Долгий срок службы, за счет простой и надежной конструкции с применением инструментальных, термически обработанных сталей;
- Возможность настроек силы крутящего момента, уровня просечения и расклепа за счет регулировки матрицы по трем осям координат;
- Пуансон и Матрица выполнены из прочной, легированной, закаленной стали;
- Быстрая и легкая смена Пуансона и Матрицы;
- Легкое позиционирование без наклона пресса, нужно всего лишь поднять рабочую рукоятку на 90 градусов, шина при этом допускается 30 мм;
- Безопасная работа на пожароопасных предприятиях и объектах, отсутствует искровой разряд и дым; экологичность
- Устойчив к влажной среде, имеет гальваническое покрытие Никель.
Приобретая Пресс можно выбрать любую матрицу, согласно суммарной толщине обрабатываемого материала
(с заказом, укажите № матрицы).
- Матрица № 1 для суммарной толщины соединяемых листов 0,8 -1,5 мм (арт. 000351)
- Матрица № 2 для суммарной толщины соединяемых листов 1,6-2,0 мм (арт. 000352)
- Матрица № 3 для суммарной толщины соединяемых листов 2,1-2,5 мм (арт. 000353)
- Матрица № 4 для суммарной толщины соединяемых листов 2,6-3,0 мм (арт. 000354)
- Матрица № 5 для суммарной толщины соединяемых листов 3,1-3,5 мм (арт. 000355)
Описание:
Пуклевочный инструмент PRESS-STEEL RL 528 создан для закрепления фланца (шин-рейки) на вентиляционном коробе, путем создания полноценного заклепочного соединения, формирующегося за счет сдавливания материала и его пластической деформации. Пресс RL528 имеет кривошипный усилитель, приводимый в действие с помощью рукояток. Это делает его мобильным, универсальным и удобным, позволяя применять на малых и больших предприятиях, непосредственно на объектах, а также в помещениях с повышенной запыленностью и пожароопасной средой. На прессе RL 528 существуют разные степени регулировок, которые позволяют четко настроить нужный уровень, глубину и форму заклепочного соединения. Обладая надежностью, неприхотливостью и быстротой создания заклепочного соединения, ручной пуклёвочный пресс RL528 отлично зарекомендовал себя на малых и средних предприятиях, специализирующихся на выпуске вентиляционных систем и другого оборудования. Прекрасно подходит для изготовления воздуховодов прямоугольного сечения, шумоглушителей, канальных вентиляторов, карманных фильтров, монтажа водосточных систем, соединения листового материала шинки, и т. д.
Технические характеристики:
Страна-изготовитель Россия
Тип привода Ручной
Толщина металла (алюминий 250 N/mm2) 4.0 мм
Толщина металла (400 N/mm2) 3.5 мм
Толщина металла (нерж. сталь 600 N/mm2)2.5 мм
Максимальная высота фланца 30 мм
Поворот матрицы и пуансона 90°
Габаритные размеры (Д*В*Ш),мм 475*192*88
Вес 3.6 кг
Размер упаковки (Д*Ш*В),мм 540*300*140
Вес с упаковкой6 кг
Код ТНВЭД 8205700000
Важно:
При поставке на пуклёвочник PRESS-STEEL RL528 устанавливается комплект режущего инструмента по выбору заказчика в зависимости от заданной суммарной толщины листов. Смена режущего инструмента производится быстро и просто и не требует специальных приспособлений или навыков.
Пневмогидравлический пуклёвочный инструмент PRESS-STEEL
RGI 3510-35 с усилителем PGU 100-200
Преимущества инструмента:
- Минимальные габариты и маневренность;
- Скоростной: формирование «пресс-заклепки» происходит за 0.6 — 1,2 сек;
- Соединение cохраняет целостность защитного покрытия;
- Пневмогидравлический привод гарантирует высокую надежность;
- Доступны круглая и прямоугольная формы заклепочного соединения;
- Отсутствие дыма и искр;
- Российское производство позволяет упростить обслуживание и снизить затраты на расходные материалы и эксплуатацию инструмента
При покупке PRESS-STEEL RGI 3510-35 в подарок:
Кожаные перчатки
Пневмогидравлический усилитель PRESS-STEEL PGU 100-200
Поворотное кольцо для модели RGI 3510-35
Описание:
Компактный пуклевочный инструмент RGI 3510-35 был создан для соединения металлических листов и является альтернативой точечной сварке, особенно, если важно сохранить целостность покрытия. Минимальные габариты инструмента в сочетании компактной оснасткой позволяют работать в труднодоступных участках, при этом соединение отбортовки (загибов) может быть от 10 мм.С помощью С-клещевого захвата можно с легкостью работать в труднодоступных местах и с узкими деталями.Высокопрочное и неразъемное соединение можно легко и быстро повторить за счет компактного формирующего инструмента (пуансон/матрица) и высокого усилия рабочего хода 35кН.Модель RGI 3510-35 можно перенастроить под различную толщину соединяемых листов за счет встроенной регулировочной гайки и это займет не более 5 минут.Рабочая часть инструмента RGI 3510-35 также может стать частью автоматизированного производства. Возможность установки на роботизированный комплекс, линейные приводы и т.п.В стандартную комплектацию входит поворотное кольцо, которое обеспечивает вращение инструмента на 360 градусов, что обеспечивает оператору возможность работы в разных плоскостях.Срок окупаемости инструмента очень короткий за счет минимальных расходов на эксплуатацию, техническое обслуживание и отсутствия дополнительных крепежных элементов.
Технические характеристики:
Страна-изготовитель Россия
Тип привода Гидравлический
Привод консоли Пневмо-гидравлический
Минимальное давление воздуха 4.5 бар
Максимальное давление воздуха 6.0 бар
Усилие рабочего хода 35 кН
Продолжительность цикла0.6-1.2 сек
Толщина металла (Оцинкованная сталь 400N/mm2) 3.5 мм
Рабочий ход (раскрытие рамы) 10 мм
Вылет рамы 35 мм
Управление Пневматическое (Кнопка)
Вес инструмента 3.6 кг
Гидравлический рукав (длина) 2 м
Код ТНВЭД 8467298509
Где применяется PRESS-STEEL RGI 3510-35? :
Обладая надежностью, эргономикой, неприхотливостью и мгновенной скоростью создания заклепочного соединения, ручной пневматический пуклёвочный пресс RGI 3510-35 отлично зарекомендовал себя на малых и больших предприятиях, специализирующихся на выпуске вентиляционных систем (пожарные клапаны, вентиляционные клапаны и другие различные изделия), а также для производства дорожных знаков, бытовой техники, металлических шкафов, электрических шкафов, холодильного оборудования, машиностроения и в других промышленных областях.
Приобретая Пресс модели RGI3510-35 можно выбрать режущий инструмент: матрицу и пуансон (выбираются заказчиком в зависимости от формы заклепочного соединения и толщины соединяемых листов).
Стационарный пневматический пресс PRESS-STEEL SPP45110–400
Преимущества инструмента:
- Высокая производительность от 0,8 сек/1 соединение;
- Большой вылет С-рамы 400 мм;
- Свободный ход штока рабочей головки 104 мм облегчает позиционирование заготовки на прессе;
- Возможность соединять различные варианты материалов и создавать необходимую форму клинчевого соединения благодаря встроенной регулировочной гайке;
- Отсутствие дыма, искрового разряда, шума – высокая экология на производстве;
- Разделенное управление свободным и рабочим ходом штока позволяет создавать множество соединительных точек без полного раскрытия рабочей головки, при этом обеспечивая безопасность, срабатывание рабочего хода;
- Конструкция педалей управления, позволяющая быстро перемещать ступню не отрывая пятки, сохраняя твердую опору оператора, при этом руки остаются свободными; Педаль, отвечающая за рабочий ход под высоким давлением, может сработать только при расстоянии 8мм между рабочими инструментами (пуансоном и матрицей) — все это обеспечивает высокую безопасность;
- Зарекомендовавшие себя конструкции, Российское производство обеспечивают высокую надежность и минимальную стоимость обслуживания;
При покупке PRESS-STEEL SPP45110–400 в подарок:
Кожаные перчатки
Описание:
Стационарный пуклёвочный (клинчинг) пресс PRESS-STEEL SPP 45110-400 предназначен для создания неразъемного соединения в листовом металле суммарной толщиной до 5мм и выполнения пробивки отверстий в металле толщиной до 6мм. Благодаря встроенному пневмогидравлическому усилителю достигаемое давление рабочего хода составляет 60 кН. Чтобы начать работу, достаточно подключить пресс к магистрали сжатого воздуха и выставить рабочее давление на фильтре-регулятрое 6 бар. Встроенная регулировочная гайка обеспечивает быструю настройку рабочего хода, что позволяет соединять различные варианты материалов и придавать необходимую форму заклепочному соединению. Конструкция рамы с большим вылетом рабочей головки позволяет выполнять соединения с максимальным расстоянием от края заготовки 400мм. При этом высота отгиба на изделии может составлять 100 мм и больше. Управление прессом производится оператором путём нажатия на педали, располагающиеся в основании пресса.
Короткий период окупаемости инструмента происходит за счёт незначительных расходов на техническое обслуживание и эксплуатацию.
Технические характеристики:
Страна-производитель Россия
Тип привода Пневмогидравлический
Максимальная высота раскрытия, мм 104
Минимальное расстояние от края заготовки, мм 5 — 9
Максимальное расстояние от края заготовки (вылет), мм 400
Рабочее давление воздуха (бар) 6.0
Усилие рабочего хода при 6 бар, кН 60
Продолжительность цикла (сек) 0.8 — 1.2
Толщина металла (алюминий 250 N/mm2), мм 5
Толщина металла (400 N/mm2), мм4
Толщина металла (нерж. сталь 250 N/mm2), мм3
Масса, (кг) 245
Качественное соединение инструментом PRESS-STEEL SPP 45110 — 400:
Что представляет собой соединение, холодная штамповка (холодная сварка металла или пуклёвка)? Это технология соединения двух и более листовых материалов без использования крепёжных элементов методом холодной формовки. Соединение формируется прессующим ударом при помощи фиксирующей матрицы и подвижного пуансона. Соединяемые материалы сначала вдавливаются в матрицу с помощью пуансона, а как только нижний материал касается наковальни матрицы, он начинает деформироваться (растекаться) по краям. Подвижные сегменты матрицы при этом выдвигаются наружу. Благодаря процессу вдавливания материалов, образуется замыкающая головка. Затем пуансон снова возвращается в исходное положение и соединённую деталь можно вынуть из формы, а боковые сегменты матрицы сжимаются, благодаря действию пружины. С помощью точечной деформации материала создаётся соединение с силовым и геометрическим замыканием. При соответствующем выборе пуансона и матрицы, можно установить круглое, либо прямоугольное соединение, в зависимости от конкретных задач. Эта технология не требует ни электропитания, ни специальных систем охлаждения, которые используются при точечной сварке. И другое преимущество клинч-соединения — это возможность соединения материалов с покрытием без повреждения поверхности.
Приобретая пресс модели SPP45110-400 можно выбрать запатентованный режущий инструмент PRESS-STEEL (пуансон, матрица) для круглой или прямоугольной точки соединения, исходя из суммарной толщины, количества слоев и видов листового материала. (Низкоуглеродистая сталь, нержавеющая сталь, медь, алюминий и другие).
Пневматический настольный пресс PRESS-STEEL PNP 06-25
Преимущества инструмента:
- Продолжительность цикла составляет 0.5 — 1.2 сек;
- Тихая работа;
- Транспортабельный и компактный – экономит пространство на производстве;
- Надежность за счет пнемопривода и механического усилителя;
- Долгий срок службы пуансона и матрицы за счет плавности хода;
- Российское производство позволяет упростить обслуживание и снизить затраты на расходные материалы и эксплуатацию инструмента.
Пневматический настольный пресс PRESS – STEEL PNP06-25 создан для производственных работ, с использованием различной оснастки, путём плавного давления с усилием 65кН. Отлично подходит для изготовления различных деталей путем холодной штамповки. На пресс можно устанавливать различные виды штампов. На фото и видео приводятся примеры варианта использования настольного пресса PNP06-25 с различными видами штампов. В поставке пресс не включает в себя штамп. Специалисты компании Новые Инженерные Технологии могут разработать и изготовить требуемую конфигурацию штампа под задачи заказчика.
При покупке PRESS-STEEL PNP 06-25 в подарок
Фильтр-регулятор давления (установлен на пресс)
Кожаные перчатки
Описание:
Технические характеристики:
Страна-изготовитель Россия
Тип привода Пневматический
Усилитель Механический
Максимальное давление воздуха 7.0 бар
Усилие рабочего хода 65 кН
Продолжительность цикла0.8-1.6 сек
Общий ход 25 мм
Максимальная высота устанавливаемой оснастки 192 мм
Габариты стола под оснастку 142х360 мм
Расход воздуха 12 литров на 1 цикл
Габаритный размер ВхШхГ1099х836х300 мм
Вес настольного пресса 132 кг
Где применяется настольный пресс
PRESS-STEEL PNP 06-25?
Обладая надежностью, тихой работой, малыми габаритами и весом, неприхотливостью настольный пресс PNP 06-25 отлично зарекомендовал себя на малых и больших предприятиях, специализирующихся на выпуске изделий для систем вентиляции (пожарные клапаны, вентиляционные клапаны и другие различные изделия) и в других промышленных областях.
На фото показана работа пресса с оснасткой для формирования прямоугольного профиля из круглого сечения трубки, служащей в изделии клапана осью вращения заслонки. Также пример формирования фигурной пластины-кронштейна для фиксации заслонки на оси вращения в воздушном клапане.
пневмогидравлический пуклевочный инструмент PRESS-STEEL RGI 4560-90
Преимущества инструмента:
- Высокая производительность от 0.8 сек на 1 соединение;
- Соединение сохраняет целостность защитного покрытия;
- Пневмогидравлический инструмент гарантирует высокую надежность;
- Доступна круглая и прямоугольная форма заклепочного соединения;
- Отсутствие дыма и искр, эстетика;
- Кнопка рабочего хода срабатывает только при расстоянии 8 мм между рабочими инструментами (пуансоном и матрицей) что обеспечивает высокую безопасность;
- Российское производство позволяет упростить обслуживание и снизить затраты на расходные материалы и эксплуатацию инструмента.
Ручной пуклевочный (клинчинг) инструмент RGI 4560-90 был создан для соединения металлических листов и является альтернативой точечной сварке, особенно, если важно сохранить целостность покрытия. Предварительный ход штока обеспечивает расстояние между пуансоном и матрицей 60 мм – это позволяет использовать пресс с отбортовкой на изделии до 100 мм. Прочное и неразъемное соединение можно легко и быстро повторить за счет компактного формирующего инструмента (пуансон/матрица) и высокого усилия рабочего хода 60 кН. Встроенная регулировочная гайка обеспечивает быструю настройку рабочего хода, что позволяет соединять различные варианты материалов и придавать необходимую форму заклепочному соединению.
Инструмент RGI 4560-90 также может стать частью автоматизированного производства. Возможность установки на роботизированный комплекс, линейные приводы и т.п. Для высокой маневренности и работы во всех плоскостях, инструмент можно использовать в паре с 3D подвесом и балансиром (компенсатором веса). При необходимости конфигурацию рамы можно выполнить под заказ.
Срок окупаемости инструмента очень короткий за счет минимальных расходов на эксплуатацию, техническое обслуживание и отсутствия дополнительных крепежных элементов.
При покупке PRESS-STEEL RGI 4560-90 в подарок
Пневмогидравлический усилитель PRESS-STEEL PGU 160-150
Кожаные перчатки
Описание:
Технические характеристики:
Страна-изготовитель Россия
Тип привода Гидравлический
Минимальное давление воздуха 5.0 бар
Максимальное давление воздуха 6.0 бар
Усилие рабочего хода 60 кН
Продолжительность цикла0.8-1.6 сек
Свободный ход подъем / опускание 1.0 / 1.0 сек
Толщина металла (Оцинкованная сталь 400N/mm2) 4.0 мм
Предварительный ход (Позиционирование) 50 мм
Общий ход штока 60 мм
Привод позиционирования Пневматический
Вылет рамы 90 мм
Форма заклепочного соединения Круглая/Прямоугольная
Расход воздуха 12-16 нормальных литров на 1 цикл
Вес инструмента 20 кг
Где применяется настольный пресс
PRESS-STEEL RGI 4560-90?
Обладая надежностью, эргономикой, неприхотливостью и мгновенной скоростью создания клинчинг соединения, ручной пневматический пуклёвочный пресс RGI 4560-90 отлично подходит для быстровозводимых зданий из ЛЕГКИХ СТАЛЬНЫХ ТОНКОСТЕННЫХ КОНСТРУКЦИЙ (ЛСТК). Ручной пресс RGI4560-90 зарекомендовал себя на предприятиях, специализирующихся на выпуске крупных элементов зданий, вентиляционных систем (пожарные клапаны, вентиляционные клапаны и другие различные изделия), а также для производства дорожных знаков, бытовой техники, металлических шкафов, электрических шкафов, холодильного оборудования, машиностроения и в других промышленных областях.
пневмогидравлический пуклевочный инструмент PRESS-STEEL RGI 3510-35G
Преимущества инструмента:
- Минимальные габариты и маневренность;
- Скоростной: формирование «пресс-заклепки» происходит за 0.9 — 1,6 сек;
- Соединение cохраняет целостность защитного покрытия;
- Пневмогидравлический привод гарантирует высокую надежность;
- Доступны круглая и прямоугольная формы заклепочного соединения;
- Отсутствие дыма и искр;
- Российское производство позволяет упростить обслуживание и снизить затраты на расходные материалы и эксплуатацию инструмента.
Компактный пуклевочный (clinching) инструмент RGI 3510-35G был создан для соединения металлических листов и является альтернативой точечной сварке, особенно, если важно сохранить целостность покрытия. Минимальные габариты инструмента в сочетании компактной оснасткой позволяют работать в труднодоступных местах и с узкими элементами изделия. Прочное и неразъемное соединение можно легко и быстро повторить за счет компактного формирующего инструмента (пуансон/матрица) и высокого усилия рабочего хода 35кН. Модель RGI3510-35G можно перенастроить под различную толщину соединяемых листов за счет встроенной регулировочной гайки. Рабочая часть инструмента RGI 3510-35G также может стать частью автоматизированного производства. Возможность установки на роботизированный комплекс, линейные приводы и т.п. В горизонтальном использовании инструмента в комплектацию можно добавить поворотное кольцо, позволяющее вращать пуклевочник (клинчер) на 360 градусов — это обеспечивает оператору возможность работы в разных плоскостях.
Срок окупаемости инструмента очень короткий за счет минимальных расходов на эксплуатацию, техническое обслуживание и отсутствия дополнительных крепежных элементов.
При покупке PRESS-STEEL RGI 3510-35g в подарок
Пневмогидравлический усилитель PRESS-STEEL PGU 100-200
Кожаные перчатки
Описание:
Технические характеристики:
Тип привода Пневмо-гидравлический
Минимальное рабочее давление воздуха 5.5 бар
Максимальное рабочее давление воздуха 6.0 бар
Усилие рабочего хода 35 кН
Продолжительность цикла0.9-1.6 сек
Толщина металла (Оцинкованная сталь 400N/mm2) 3.5 мм
Рабочий ход (раскрытие рамы) 9 мм
Вылет рамы 35 мм
Управление Пневматическое (Кнопка)
Форма (клинчинг) соединения Круглая / Прямоугольная
Вес инструмента3.8 кг
Гидравлический рукав (длина) 2 м
Код ТНВЭД 8467298509
Где применяется настольный пресс
PRESS-STEEL RGI 3510-35G?
Обладая надежностью, эргономикой, неприхотливостью и мгновенной скоростью создания заклепочного соединения, ручной пневматический пуклёвочный пресс RGI 3510-35G отлично зарекомендовал себя на малых и больших предприятиях, специализирующихся на выпуске промышленных металлических кабельных каналов (кабель каналов), лестничных лотков для кабеля (ЛЛу, НЛ, НЛК); вентиляционных системах (пожарные клапаны, вентиляционные клапаны и другие различные изделия), а также для производства дорожных знаков, бытовой техники, металлических шкафов, электрических шкафов, холодильного оборудования, машиностроения и в других промышленных областях.
Ручной гидравлический пробивной пресс Press-Steel RGPP 5010-60 с пневмогидроусилителем PRESS-STEEL PGU-160-150
Преимущества инструмента:
- Портативность: Инструмент компактен и легко переносится.
- Мощность: Гидравлический привод обеспечивает высокую силу пробивки.
- Удобство использования: Пневмогидравлический усилитель давления значительно снижает физические нагрузки на оператора.
- Универсальность: Возможность пробивки отверстий разных размеров (диаметром до 8,5 мм).
- Эффективность: Высокая скорость и точность пробивки отверстий.
Сфера применения:
- Производство вентиляторов : Сокращает сроки производственного цикла при балансировке вентиляторов. Подходит для различных видов и типоразмеров крыльчатки вентилятора. Пробивка отверстия исключает сверление отверстия.
- Производство и ремонт автомобилей: Пробивка отверстий в кузовных элементах, элементах шасси, для установки крепежа и других элементов.
- Металлообработка: Изготовление деталей, конструкций, создание отверстий для крепежа, вырубка различных форм.
- Сантехническое оборудование: Просечка отверстий в трубах, фитингах и других элементах сантехнических систем.
- Строительство: Пробивка отверстий в листовом металле, используемом для кровли, различных кронштейнов, фасадов, вентиляции, дверных конструкций.
- Изготовление мебели: Штамповка отверстий в металлических деталях для крепления фурнитуры, механизмов.
- Ремонт и обслуживание: Просаживание отверстий в различных металлических элементах для замены деталей, установки крепежа и др.
Возможность установки 2D и 3D подвеса, устройства обеспечивает работу инструмента во всех плоскостях.
Технические характеристики:
Тип привода - Гидравлический
Усилитель-Пневмо-гидравлический
Минимальное давление воздуха - 5 bar
Максимальное давление воздуха - 6 bar
Усилие рабочего хода - 60 кН
Продолжительность цикла 0,8 - 1,6 сек
Толщина металла сталь 400 N/mm2-5.0 мм
Максимальный диаметр -8.5 мм
Общий ход штока - 15 мм
Вылет рамы- 60 мм
Расход воздуха - 12-16 нормальных литров/1цикл
Вес инструмента - 14 кг
Мы предлагаем автоматические линии
для различных отраслей, в том числе:
Металлообработка:
Автоматические линии для резки, сварки, гибки и сборки металлических изделий
Пример:
Линия для производства металлических профилей или труб.
Строительная индустрия:
Автоматические линии для изготовления строительных материалов, таких как кирпичи, блоки, панели.
Пример:
Линия для автоматизированного производства железобетонных плит.
Автомобилестроение:
Линии для сборки и производства деталей и узлов автомобилей.
Пример:
Линия для сборки кузовов легковых автомобилей.
Фармацевтика:
Автоматические линии для фасовки и упаковки лекарственных препаратов:
Пример:
Линия для фасовки капсул и таблеток в блистерную упаковку
Пищевая промышленность:
Автоматические линии для упаковки, обработки, сортировки продуктов питания.
Пример:
Линия для автоматической упаковки и маркировки кондитерских изделий.
вы сможете:
- Увеличить объемы выпуска продукции без привлечения персонала
- Снизить себестоимость производства за счет минимизации ручного труда
- Повысить качество продукции и обеспечить ее стабильность
- Улучшить условия труда для ваших сотрудников
Вспомогательное оборудование:
Пневмоблок подготовки воздуха для PRESS-STEEL
Пружинный балансир
Поворотное кольцо для модели PRESS-STEEL RS15-20
Стойка для стационарного использования PRESS-STEEL RS15-20
Поворотное кольцо для модели PRESS-STEEL RI3579
Стол подъемно-поворотный PRESS-STEEL PPS 131308
Стол подъемно-поворотный PRESS-STEEL PPS 131308
Пневмогидравлический клинчинг-инструмент Press-steel RGI 5035-290 c пневмогидроусилителем PRESS-STEEL PGU-160-150
Преимущества инструмента:
- Высокая производительность от 0,8 сек./1 соединение.
- «С»-рама позволяет легко устанавливать пресс в нужном месте соединяемых элементов изделия.
- Встроенный регулировочная гайка обеспечивает быструю настройку рабочего хода, что позволяет одним и тем же инструментом соединять различные варианты материалов.
- Пуансон и Матрица имеют возможность заточки что позволяет повторное использование после износа.
- Тихая работа инструмента, отсутствует искровой разряд и дым.
- Расход «энергии» только в момент создания соединения в отличие от электрических инструментов.
- Большой вылет, обеспечивает возможность крепления элемента на удаленном расстоянии от края заготовки до 290 мм.
- Функция предварительного хода с ручным приводом обеспечивает проход инструмента через выступающие края, что позволяет беспрепятственно устанавливать пресс в нужном месте создания пукли.
Сфера применения:
Вентиляционная промышленность: Производство воздуховодов, вентиляционных коробов, систем вентиляции и кондиционирования. Отлично подходит для крепления усилителей в воздуховодах большого сечения, повышающих их диагональную жесткость.
Бытовая техника: Изготовление корпусов для холодильников, стиральных машин, посудомоечных машин и другой бытовой техники.
Металлообработка: Изготовление различных металлических конструкций, деталей машин и оборудования.
Автомобилестроение: Производство кузовных деталей, элементов салона и других элементов автомобилей.
Строительство: Соединение металлических элементов в конструкциях зданий и сооружений.
Возможность установки 2D и 3D подвеса, устройства обеспечивает работу инструмента во всех плоскостях.
Технические характеристики:
Тип привода - Гидравлический
Усилитель-Пневмо-гидравлический
Длина гидравлического рукава - 2 м
Минимальное давление воздуха - 5 bar
Максимальное давление воздуха - 6 bar
Усилие рабочего хода - 45 кН
Продолжительность цикла - 0,8 - 1,6 сек
Свободный ход подъем / опускание - 1,0 / 1,0 сек
Толщина металла Оцинкованная сталь 400 N/mm2 - 4.0 мм
Раскрытие максимальное (Позиционирование) - 35 мм
Предварительный ход - 27 мм
Рабочий ход - 8 мм
Привод позиционирования - Ручной
Вылет рамы - 290 мм
Форма заклепочного соединения - Круглая (опция - Прямоугольная)
Расход воздуха - 12-16 нормальных литров/1цикл
Вес инструмента - 59 кг
Пуклевочный пневматический станок Press Steel RPI 7008-21
Да пребудет с тобой сила!
Преимущества инструмента:
- Высокая производительность от 0,3 сек./1 соединение;
- Долгий срок службы за счет простой конструкции и применения инструментальных сталей;
- «С»-рама позволяет легко устанавливать пресс в нужном месте соединяемых элементов изделия;
- Встроенный регулировочный винт обеспечивает быструю настройку рабочего хода, что позволяет одним и тем же инструментом соединять различные варианты материалов;
- Пуансон и Матрица выполнены из прочной легированной стали;
- Быстрая и легкая смена Пуансона и Матрицы;
- Расход «энергии» только в момент создания соединения в отличие от электрических инструментов.
Сфера применения:
Фильтрационное оборудование: Сборка карманных фильтров, фильтров для очистки воздуха и воды
Шумоглушители: Сборка корпусов шумоглушителей
Бытовая техника: Сборка корпусов, механизмов и других элементов бытовой техники.
При работе с PRESS-STEEL RPI 7008-21 необходимо использовать соответствующие пуансоны и матрицы и соблюдать правила техники безопасности.
При покупке PRESS-STEEL RPI 7008-21 в подарок
Кожаные перчатки
Технические характеристики:
Тип привода - Пневматический
Минимальное расстояние от края заготовки - 5 мм
Максимальное расстояние от края заготовки - 20 мм
Минимальное давление воздуха - 5 бар
Максимальное давление воздуха -6 бар
Поворот Матрицы и Пуансона - 90 градусов
Продолжительность цикла - 0.3 – 0.8 сек
Раскрытие инструмента - 8 мм
Толщина металла (400 N/mm2) - 2.5 мм
Толщина металла (алюминий 250 N/mm2)- 3.5 мм
Толщина металла (нерж. сталь 600 N/mm2) - 2.0 мм
Габариты: 384×100×100 мм, Вес - 3 кг.
Линия для изготовления карманных фильтров
Преимущества :
Сокращение времени выполнения заказа
Повышенная производительность: до 500 000 карманных фильтров в год
Возможность ручного или автоматического управления
Для существующих или новых линий
Идеальное качество клинчинга благодаря одинаковой последовательности операций каждые 5 секунд
Поставляется полностью готовой к эксплуатации, требуется только подключение к источнику воздуха 6 бар и сети 380 В.
Технические характеристики:
Стандартная конфигурация -6 рабочих головок PRESS STEEL
Максимальная конфигурация - до 9 рабочих головок PRESS STEEL
Регулировка под размеры рамок фильтров
от 270 x 270 мм до 915 x 915 мм
Длина - 3 м
Общая ширина - 1,6 м
Загрузочные / разгрузочные конвейеры - С автоматической передачей
Механические съемники - (Опция)
Очистка матрицы - (Опция)
Автоматическая линия для крепления фланцев на прямоугольные воздуховоды
Преимущества :
- Высокая производительность от 36 сек./1 воздуховод;
- Уменьшение % брака за счет сокращения влияния человеческого фактора;
- Для обслуживания линии достаточно всего 1 оператора, для сравнения, на выполнение аналогичного объема без данной линии требуется минимум 4 квалифицированных работников (в 1 смену);
- Высокая эстетичность производства за счет точности повторяемых соединений;
- Возможность круглосуточной загрузки линии с целью сокращения периода окупаемости;
- Уменьшение зависимости от опыта и квалификации работников, как следствие - снижение нагрузки на отдел кадров;
- Тихая работа инструмента, отсутствует искровой разряд и дым.
Предназначена для крепления фланцев на воздуховоды прямоугольного сечения, с размерами от 200х200 мм, до 1200х1200 мм и длиной от 1 250 мм до 1500 мм.
(*) - По запросу заказчика (опционально) возможна дополнительная установка рабочих головок, в количестве - до 32 единиц (в данном случае время обработки одного воздуховода, любого размера, составит 36 секунд).
Технические характеристики:
Количество рабочих головок - 8 шт. (*)
Минимальное сечение воздуховода - 200х200 мм
Максимальное сечение воздуховода - 1200х1200 мм
Количество соединений на стороне при 200 мм - 2 шт
Количество соединений на стороне при 1200 мм - 8 шт
Тип привода - Пневматический
Гидравлическая станция, 32 кВт, 260 Бар, пластинчатый насос, (срок эксплуатации 5-7 лет, при работе 24/7) - 1 шт
Время обработки одного воздуховода для его мин./ макс. сечения - 36 сек. / 1 м 18 сек
Напряжение (3-х фазное) - 380 В / 20 кВт
Подача воздуха очищенного, подготовленного - 8 бар
Толщина металла (400 N/mm2) - 3.5 мм
Толщина металла (нерж. сталь 600 N/mm2) - 2.5 мм
Включение рабочих головок согласно сечению воздуховода - Да (автоматически)
Привод головок сдвижение-раздвижение согласно сечению изделия - Сервопривод (автоматически)
Автоматическое позиционирование и управление комплексом - Контроллер с ПО
Системы защиты - Да
Мы предлагаем автоматические линии для различных отраслей, в том числе:
Металлообработка:
Автоматические линии для резки, сварки, гибки и сборки металлических изделий
Пример:
Линия для производства металлических профилей или труб.
Строительная индустрия:
Автоматические линии для изготовления строительных материалов, таких как кирпичи, блоки, панели.
Пример:
Линия для автоматизированного производства железобетонных плит.
Автомобилестроение:
Линии для сборки и производства деталей и узлов автомобилей.
Пример:
Линия для сборки кузовов легковых автомобилей.
Фармацевтика:
Автоматические линии для фасовки и упаковки лекарственных препаратов:
Пример:
Линия для фасовки капсул и таблеток в блистерную упаковку
Пищевая промышленность:
Автоматические линии для упаковки, обработки, сортировки продуктов питания.
Пример:
Линия для автоматической упаковки и маркировки кондитерских изделий.
Вспомогательное оборудование.
Пневмоблок подготовки воздуха для PRESS-STEEL
Пружинный балансир
Поворотное кольцо для модели PRESS-STEEL RS15-20
Стойка для стационарного использования PRESS-STEEL RS15-20
Стойка для стационарного использования PRESS-STEEL RI3579
Поворотное кольцо для модели PRESS-STEEL RI3579
Стол подъемно-поворотный PRESS-STEEL PPS 131308
Стол для вертикального размещения инструмента PRESS-STEEL RI 3579
2D-подвес
(Применяется для RGI 5035 -290)
3D-подвес
(для RGI 4560-90 и RGPP -5010 -60)
Расходники:
Масло для пневматического пуклевочного инструмента PRESS-STEEL
Кожаные перчатки
Маслёнка с маслом
Шприц смазочный
Высокоэффективная консистентная смазка для инструментов и оборудования PRESS-STEEL
Оснастка
Расходники.
Масло для пневматического пуклевочного инструмента PRESS-STEEL
Кожаные перчатки
Маслёнка с маслом
Шприц смазочный
Высокоэффективная консистентная смазка для инструментов и оборудования PRESS-STEEL
Оснастка
Разрабатываем пуклевочный инструмент под Ваши нужды. На данный момент изготавливаем пуклевочные станки суммарной толщиной до 5мм!
Проникающие заклёпки Press-Steel:
Описание:
Технология проникающих заклёпок PRESS-STEEL представляет собой способ создания механического высокопрочного соединения из однотипных или комбинированных материалов, включая многослойные конструкции. Заклепка пробивает верхние слои материала и разжимается в нижнем слое на матрице, образуя точечное соединение, непроницаемое для газа и жидкости.
этапы соединениЯ:
1.Позиционирование – Материалы фиксируются в нужном положении под инструментом.
2.Прижим – Устройство прижимает материалы для стабилизации перед процессом заклепки.
3.Проникновение – Полая заклепка пробивает верхний слой материала.
4.Штамповка – Заклепка начинает формировать подрез в нижнем слое материала.
5.Формирование – Происходит окончательное формирование заклепки, что создает надежное механическое соединение.
6.Фиксация – Заклепка фиксируется, образуя прочное и долговечное соединение.
Видео по работе станков:
Расчет по индивидуальным параметрам
Заполните Анкету и получите консультацию
В течение суток менеджер обработает заявку и свяжется с Вами, чтобы рассчитать стоимость и ответить на все ваши вопросы.
готовые решения/презентации
Посмотреть комплекты станков для изготовления водосточной продукции и воздуховодов
Вам может понравиться:
станок для нанесения ребер
жесткости РЖ-1300
Радиальный сварочный станок
для фасонки воздуховодов 14-750 с
Лазерный труборез метеор
для резки труб до 6 метров
Лазерный станок 3 в 1
очистки/резки/сварки металла
ножная гильотина
1320х1.5мм
зиг-машина
ЗМ-160х1мм
Фальцеосадочный станок ФОС-М
1300х1мм
Станок для изготовления
гофроколена АСГ-140
Вальцовочный станок
Вс-1300х1мм со стойкой
портальные станки
лазерной резки металла
г.Челябинск, 2-я Павелецкая 36, корпус 9 //Территория завода "Теплоприбор"
Любое использование либо копирование материалов или подборки материалов сайта, элементов дизайна и оформления
допускается лишь с разрешения правообладателя и только со ссылкой на источник: www.stanki-urala.ru
Кто
Такой
Джон
Галт
Проникающие заклёпки Press-Steel:
ОПИСАНИЕ:
Технология проникающих заклёпок PRESS-STEEL представляет собой способ создания механического высокопрочного соединения из однотипных или комбинированных материалов, включая многослойные конструкции. Заклепка пробивает верхние слои материала и разжимается в нижнем слое на матрице, образуя точечное соединение, непроницаемое для газа и жидкости.
Этапы соединения:
1.Позиционирование – Материалы фиксируются в нужном положении под инструментом.
2.Прижим – Устройство прижимает материалы для стабилизации перед процессом заклепки.
3.Проникновение – Полая заклепка пробивает верхний слой материала.
4.Штамповка – Заклепка начинает формировать подрез в нижнем слое материала.
5.Формирование – Происходит окончательное формирование заклепки, что создает надежное механическое соединение.
6.Фиксация – Заклепка фиксируется, образуя прочное и долговечное соединение.
Видео по работе станков:
Ручной RL-528
Пневматический ri-3579
Стол для ri-3579 Видео-1
Стол для ri-3579 Видео-2
Пневматический rs-15-20
Пневмогидравлич. rgi-3510-35
Пневмогидравлический rgi-3510-35 G
Пневматический пресс SPP45110–400
Работа пуклевочного станка
Пневматический PRESS-STEEL
RPI 7008-21
Пневматический PRESS-STEEL
RGI 4560-90
Испытание линии для крепления фланцев
Крепление ЛСТК
RGI-4560-90
Пуклевочное соединение
кузова авто
Press-Steel-Ri-3579
усилен до 4.6 мм!
Гидравлический
PRESS-STEEL RGI 5035-290
мы готовы предложить:
радиальная сварка
воздуховодов 14-750 с
портальные станки
лазерной резки металла
Лазерный станок 3 в 1
для очистки/резки/сварки металла
станок для нанесения ребер
жесткости РЖ-1300
Лазерный труборез Метеор
Для резки труб длиной до 6 метров
зиг-машина
ЗМ-160х1мм
Станок для изготовления
гофроколена АСГ-140
Вальцовочный станок
Вс-1300х1мм со стойкой
ножная гильотина
1320х1.5мм
заполните анкету
и получите консультацию
В течение суток менеджер обработает заявку и свяжется с Вами, чтобы рассчитать стоимость и ответить на все ваши вопросы.
готовые решения/презентации
Посмотреть комплекты станков
для изготовления
водосточной продукции и воздуховодов
Где мы находимся?
г.Челябинск, ул.2ая Павелецкая 36 корпус 9. Территория завода "Теплоприбор"
Любое использование либо копирование материалов или подборки материалов сайта, элементов дизайна и оформления допускается лишь с разрешения правообладателя и только со ссылкой на источник: www.stanki-urala.ru
Кто такой Джон Галт?
