спирально-навивные станки с расширенной гарантией!

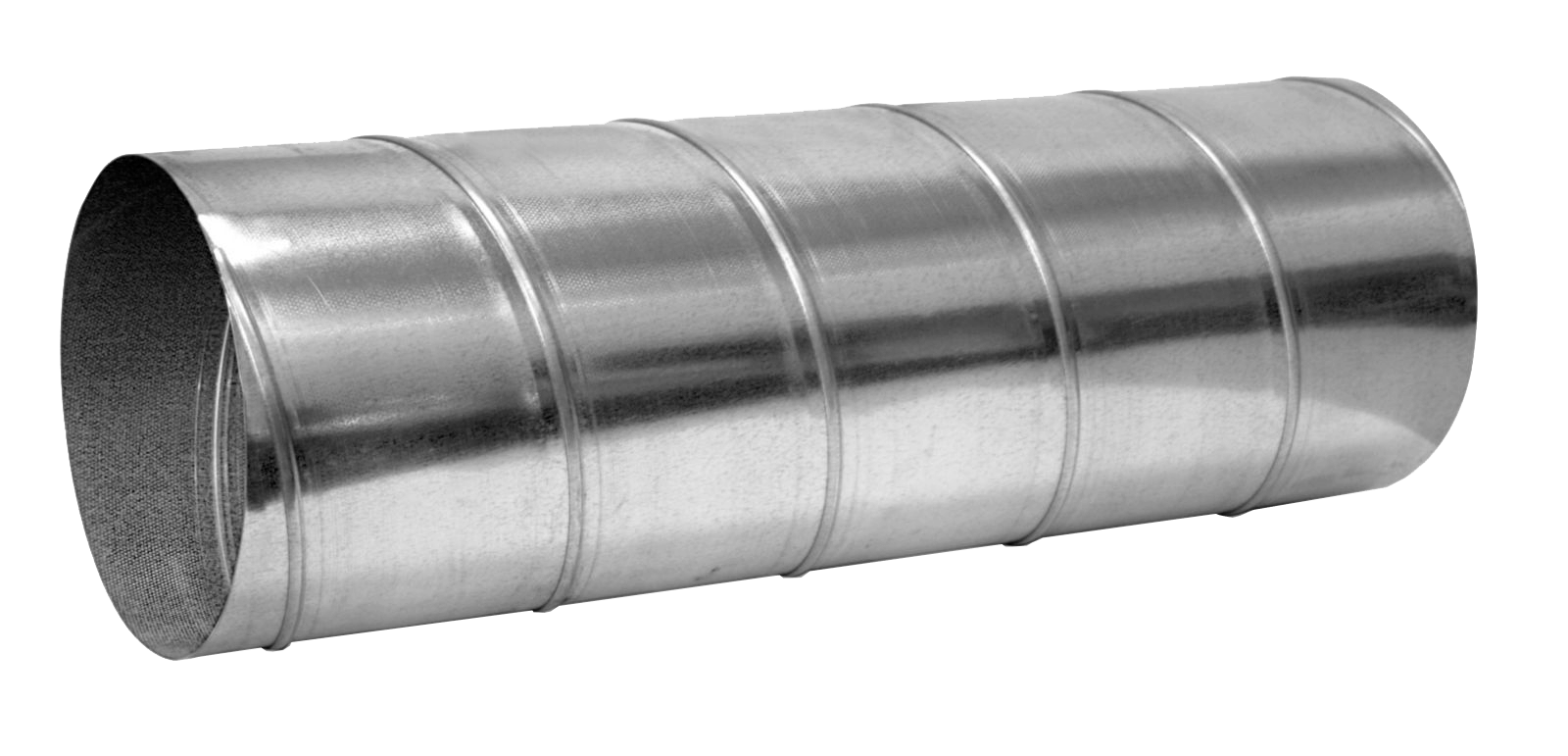

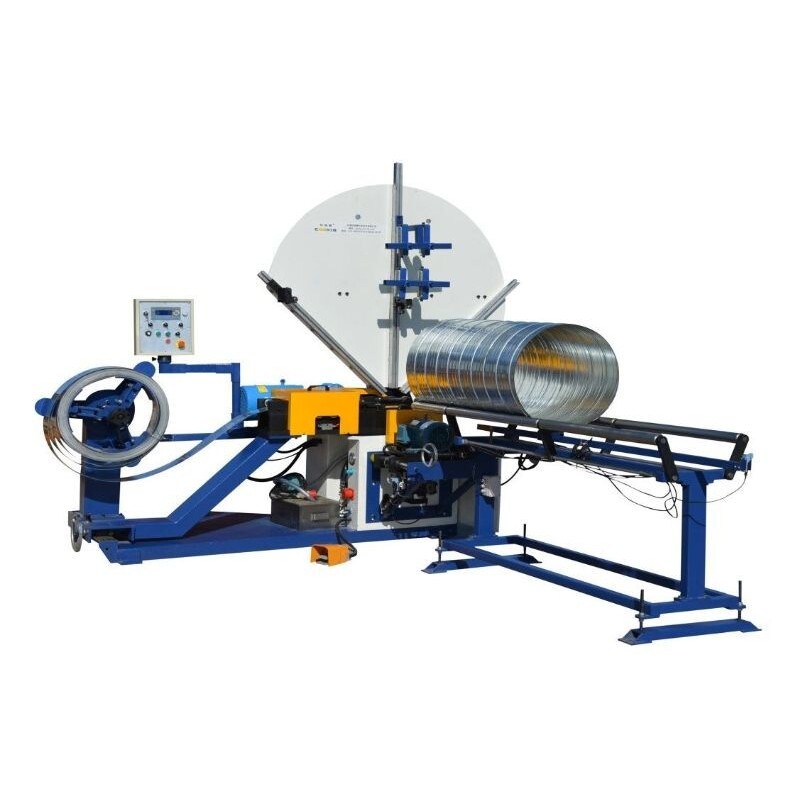

Станок предназначен для производства прямых участков спирально-навивных воздуховодов. Широко применяется в производстве и сборке систем вентиляции, воздушного отопления и воздухоочистки.
Универсальный спирально - навивные станки — работают как на гибких, так и на жестких кольцах.
Производительность – до 30 000 м2/ в мес.
Гарантия на станок и комплектующие – 12 месяцев.

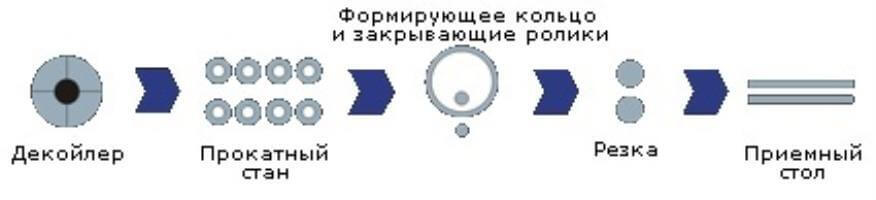

схема изготовления:
по запросу
YouTube!
Производитель металлообрабатывающего оборудования
Скидка на SBTF-1500 и 1500-K
Скидка на первую покупку в нашем магазине. Просто введите свою контактную информацию и сделайте заказ. Скидка активируется автоматически.
ДО КОНЦА АКЦИИ:
Спирально-навивные станки с расширенной гарантией!
YouTube!
Описание:
Станок предназначен для производства прямых участков спирально-навивных воздуховодов. Широко применяется в производстве и сборке систем вентиляции, воздушного отопления и воздухоочистки.
Универсальный спирально - навивные станки — работают как на гибких, так и на жестких кольцах.
Производительность – до 30 000 м2/ в мес.
Гарантия на станок и комплектующие –
12 месяцев.
По запросу
О спирально-навивных станках:
Работает на жестких и гибких кольцах.
Стоимость жестких колец рассчитывается отдельно.
Получаемые спирально-навивные трубы используются для прямых участков спирально-навивных воздуховодов, при монтаже систем вентиляции, воздушного отопления, воздухоочистки и труб ППУ.

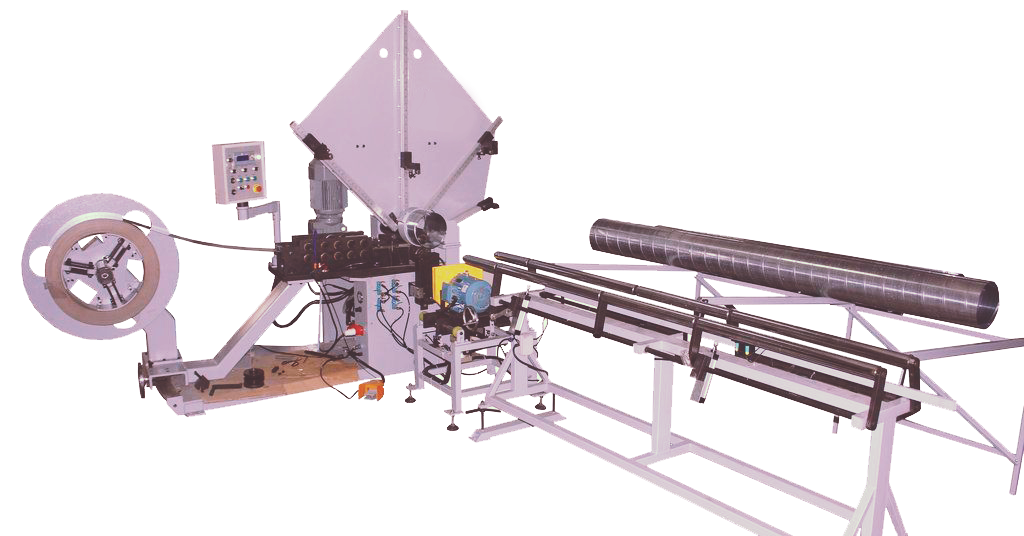

Технический процесс изготовления спирально-навивной трубы состоит из следующих этапов:
1. Декойлер - поворотный держатель и разматыватель рулона металлической ленты шириной 137 мм.

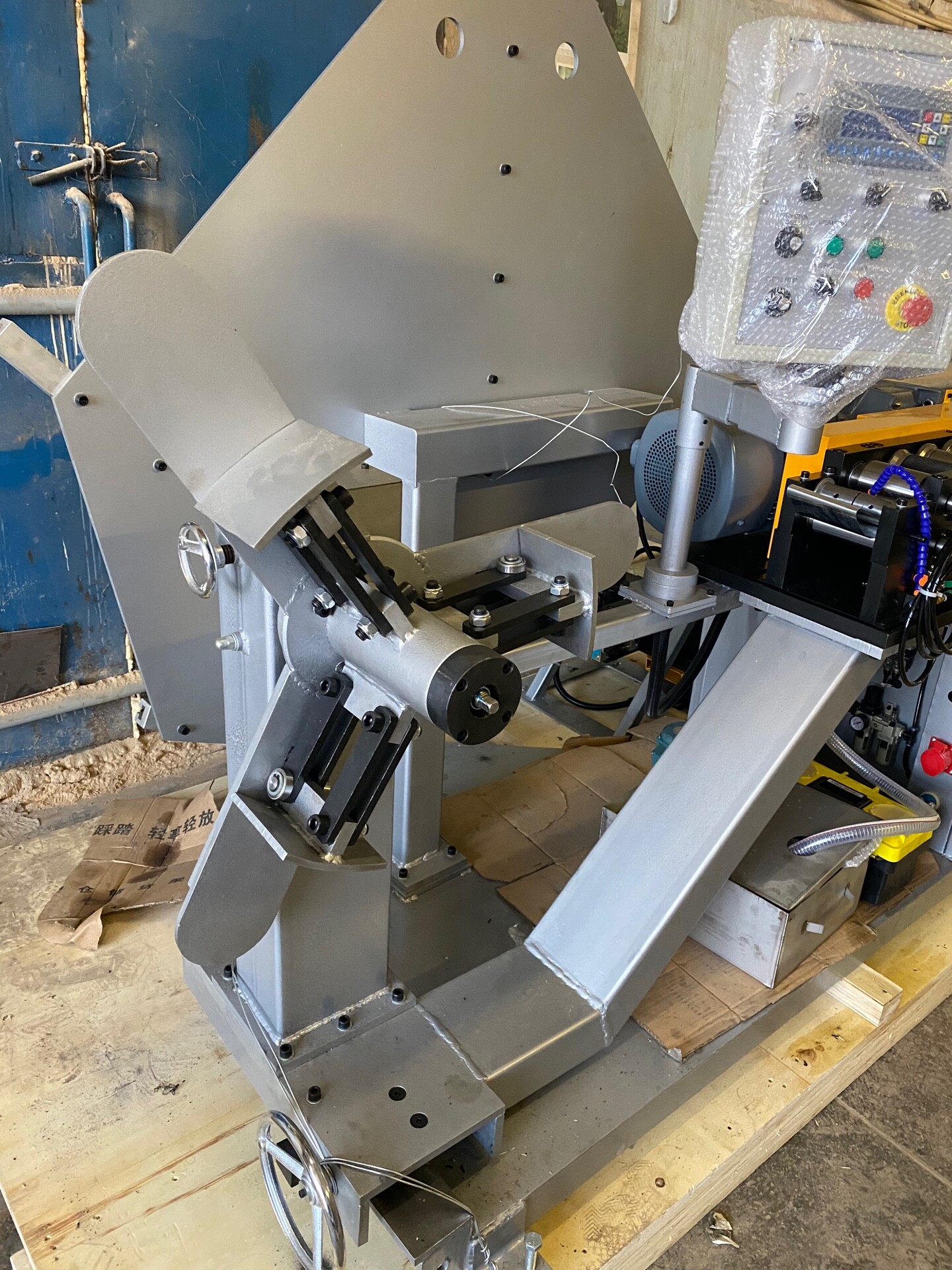

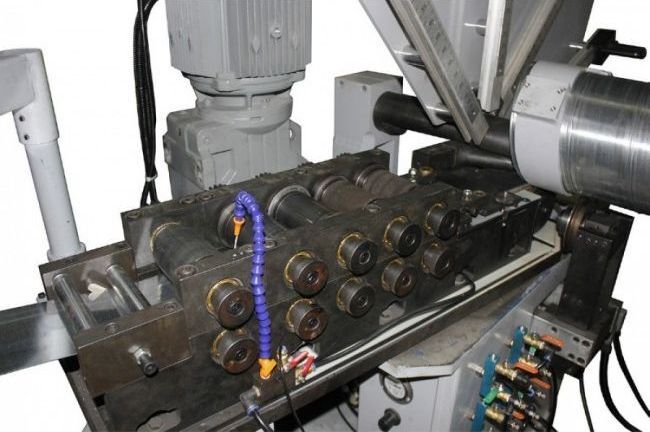

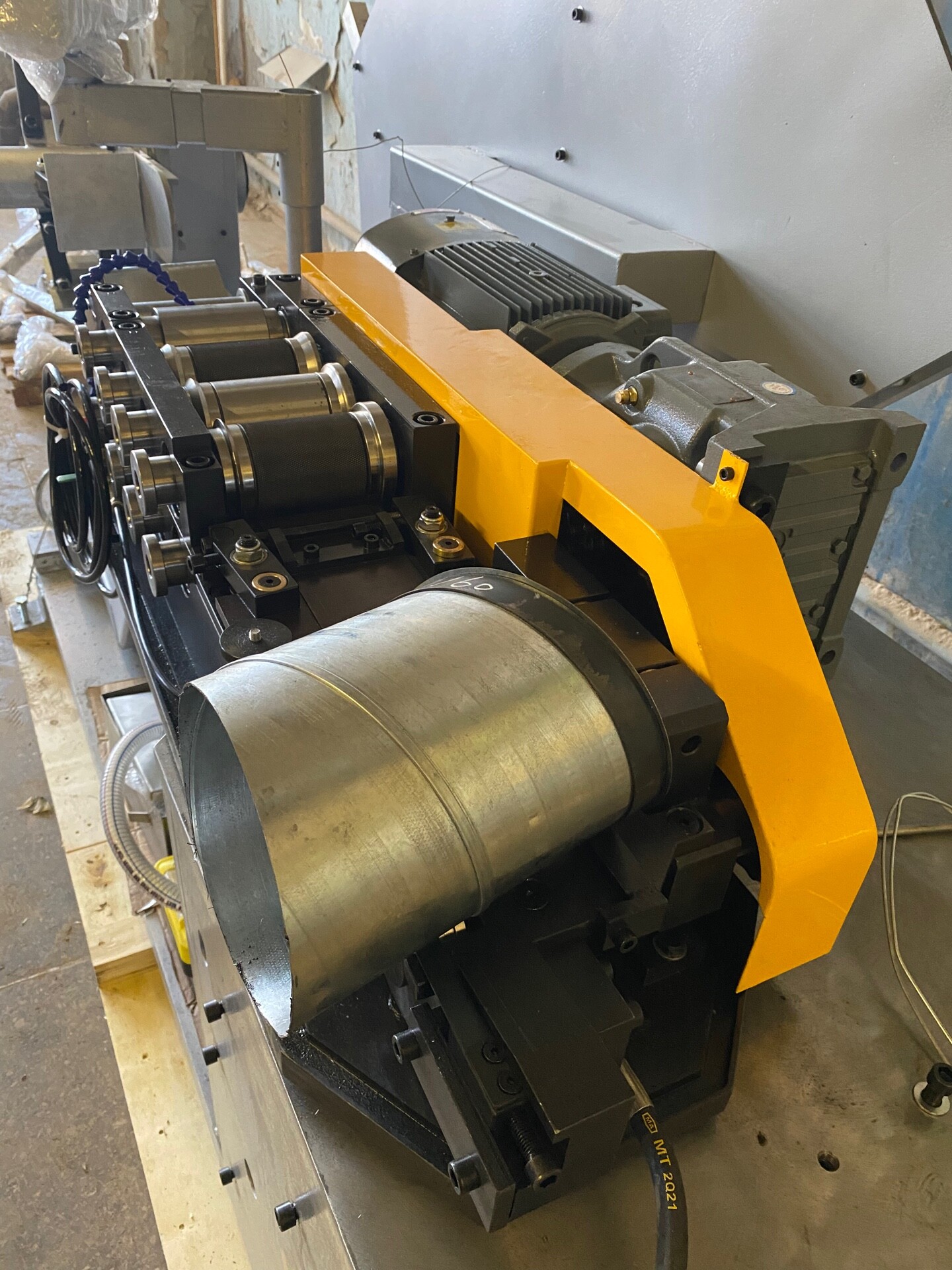

2. Прокатный стан для формирования замка на ленте. В конструкции прокатного стана предусмотрена возможность регулировки под неразмерный штрипс ±1мм.
3. Закрывающие ролики, для герметичного закрытия сформированного «замка» с регулируемым пневмогидравлическим прижимом. Станок поставляется с комплектом сменных прижимных роликов для работы с различными толщинами заготовок.

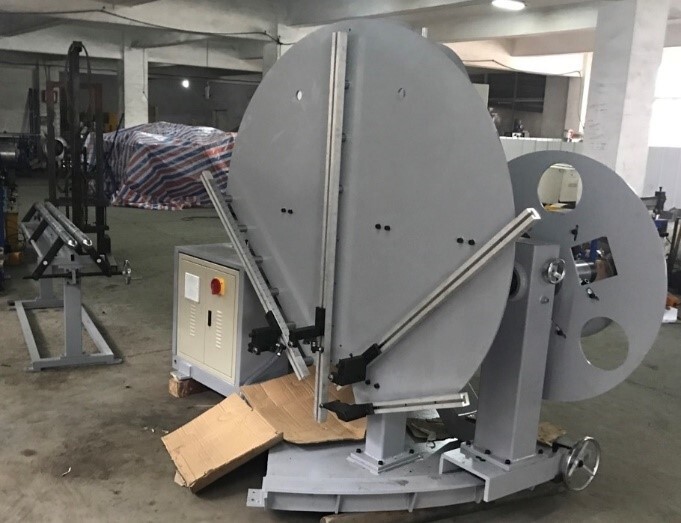

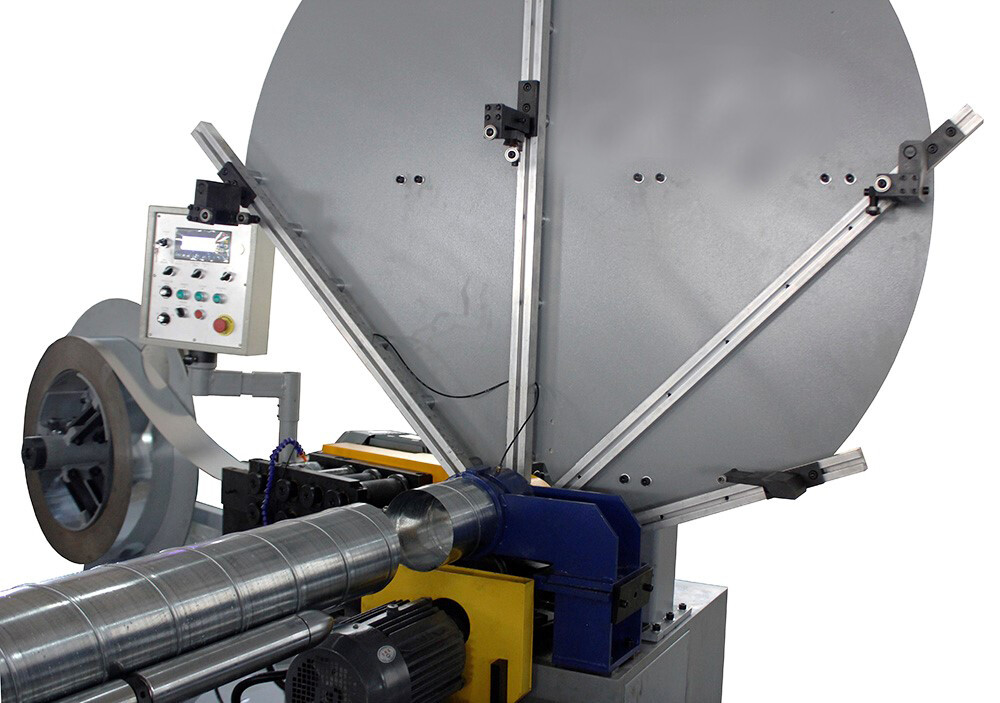

4. Веерный держатель гибких колец оснащенный системой линеек, упоров и направляющих, для настройки необходимого диаметра изготавливаемой трубы, диапазоне диаметров 80-1500мм. Опционально станок может быть укомплектован держателем жестких колец и набором жестких колец с фиксированным диаметром производимых труб в диапазоне диаметров 200-1500мм.
5. Отрезная система для отрезки готовой трубы в нужный размер: по выбору заказчика устанавливается абразивная дисковая пила c пневмоприводом или система с дисковым отрезным ножом для бесшумной и безотходной резки труб толщиной до 0.8мм диаметром от 200 до 1500мм. Данный вид резки позволяет получить ровный торец трубы без заусенцев, что обеспечивает дальнейшую безопасную эксплуатацию.
6. Система управления станком с ЧПУ (русифицированная).
7. Станок оборудован системой подачи СОЖ и комплектуется насосом и баком для СОЖ.

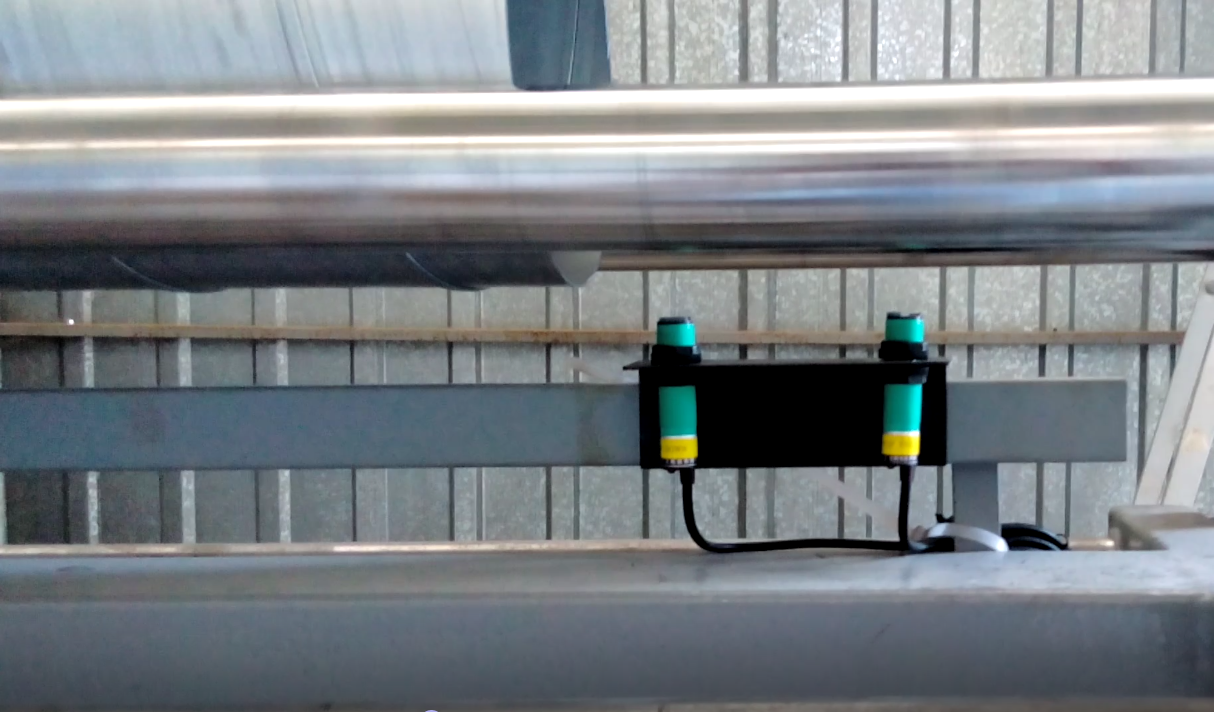

8. Приёмный роликовый стол. На приемном роликовом столе установлены мерная линейка с концевым электромагнитным датчиком, который позволяют с высокой точностью изготавливать спирально-навивные воздуховоды необходимой длины.
9. Устройство перехода с гибких на жесткие кольца
10. Профилирующие ролики изготовлены из высокопрочной инструментальной закаленной стали.
Основные преимущества:
Основными преимуществами спирально-навивных воздуховодов являются:
- Высокая производительность за счет высокой автоматизации.
- Надежное соединение увеличивает показатели воздухонепроницаемости
- Снижение себестоимости готовой продукции за счет сокращения используемого материала
Значительная экономия пространства за счет меньшей площади поверхности в сравнении с квадратными воздуховодами
узлы станка:

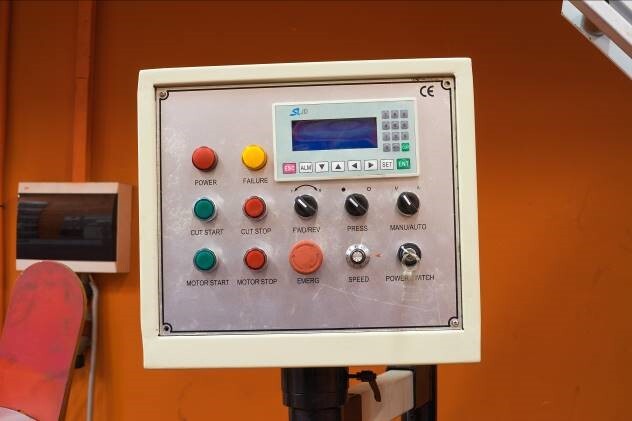

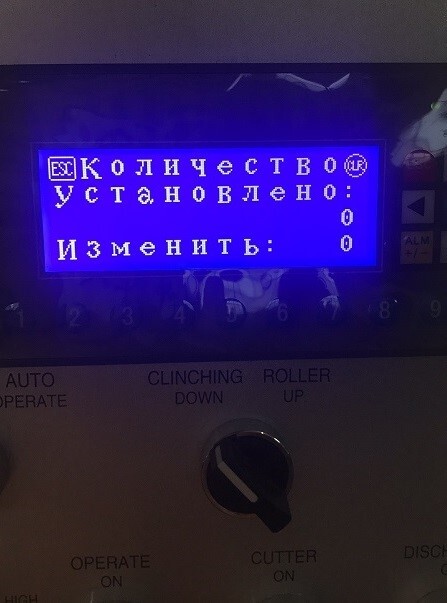

Пульт управления
Отрезная абразивная пила

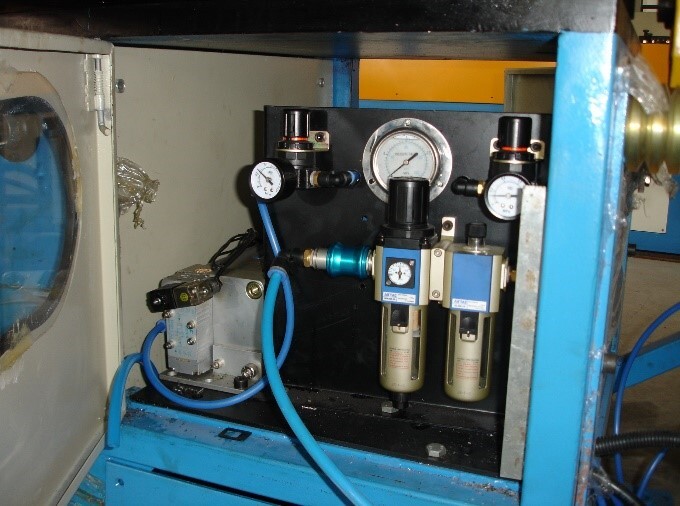

Шкаф пневмогидравлики

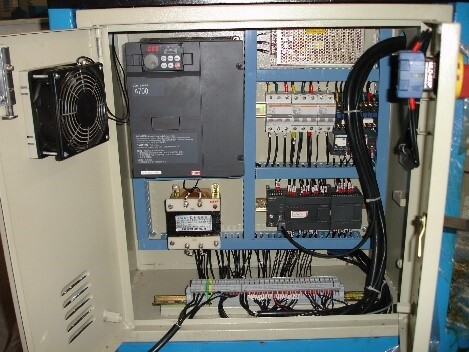

Электро-шкаф

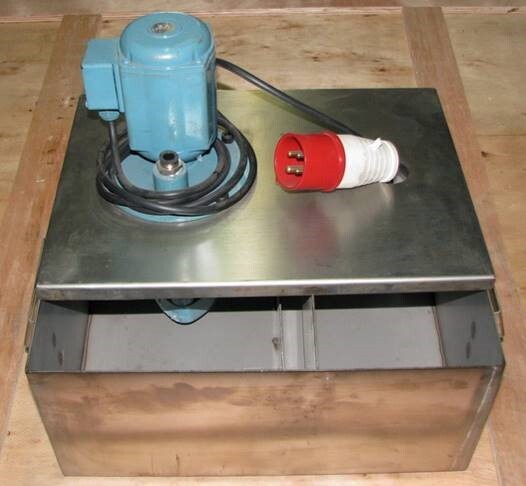

Помпа и бак для СОЖ

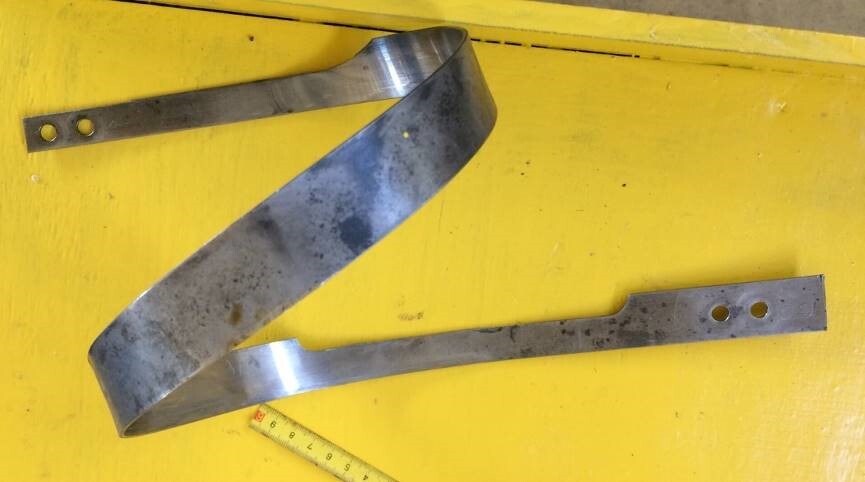

Гибкое кольцо малого диаметра

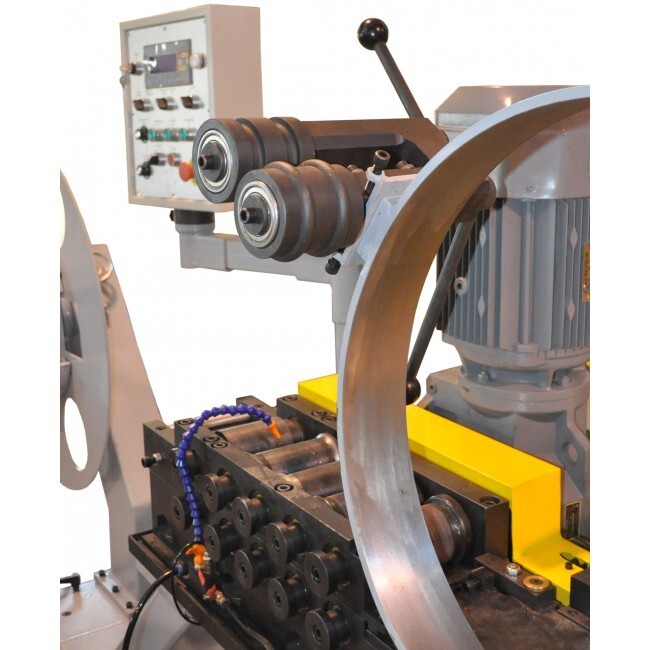

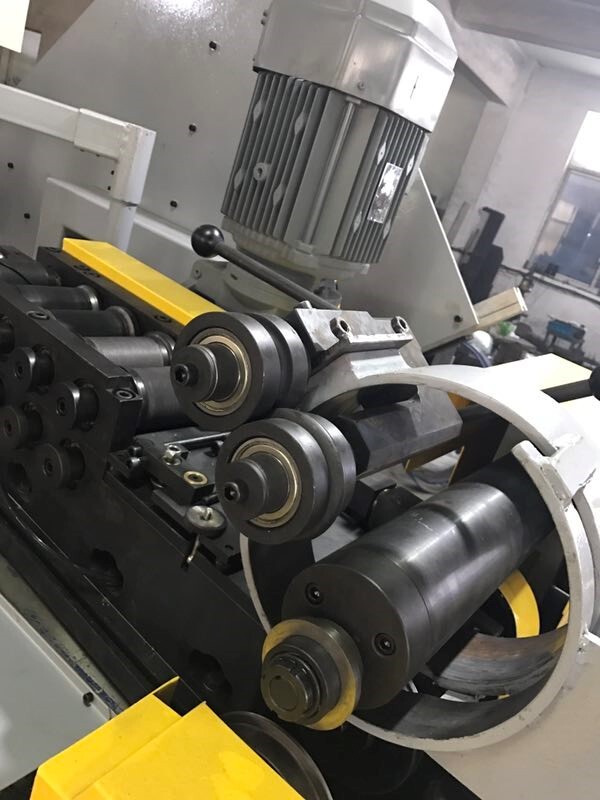

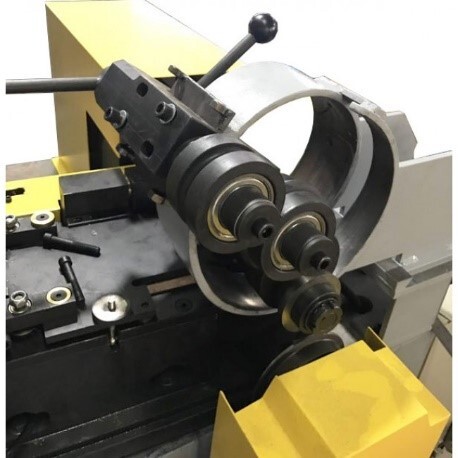

Жесткое кольцо

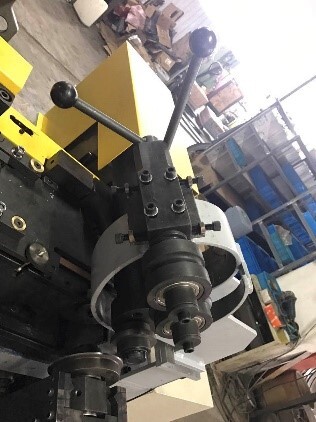

Жесткое кольцо

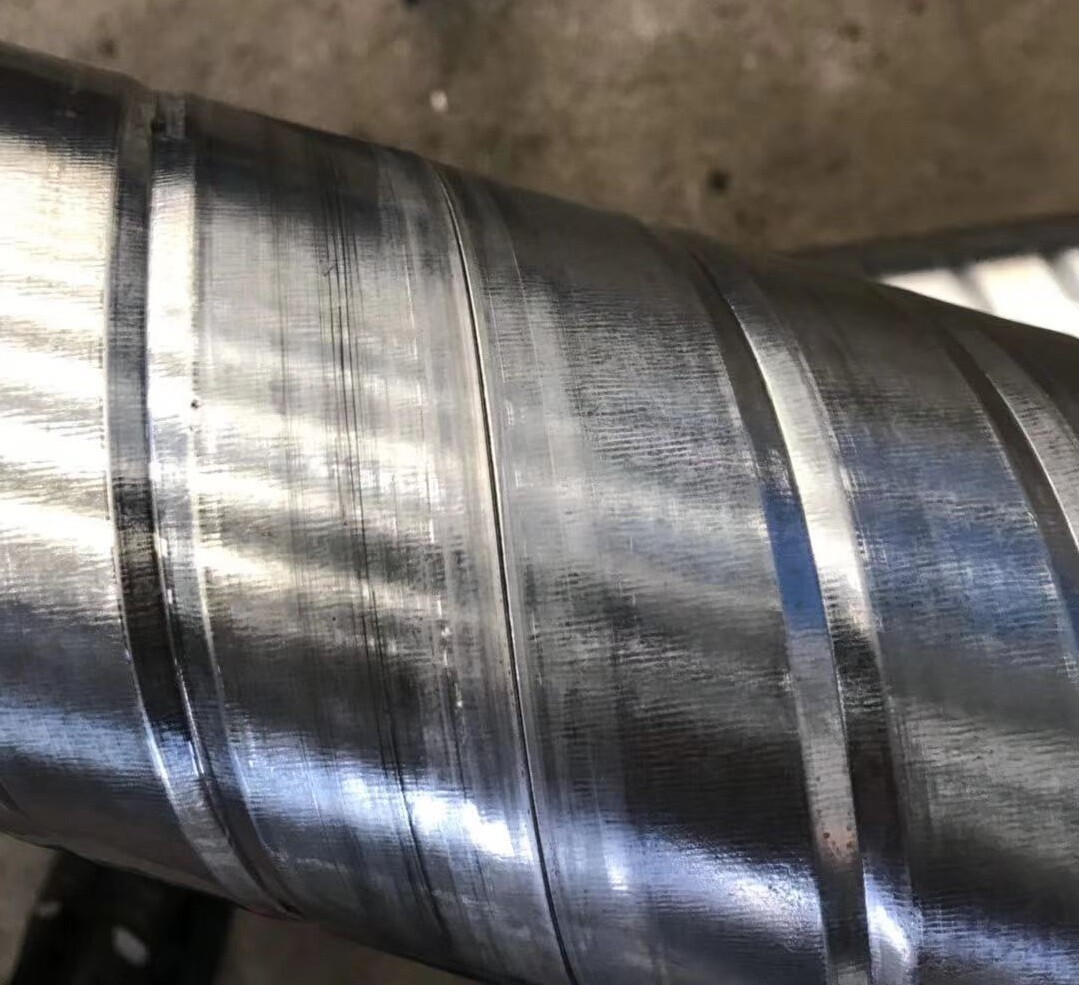

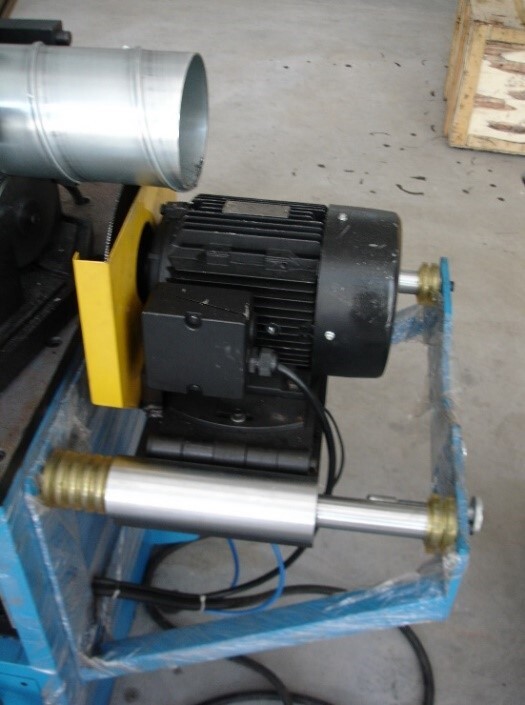

Ролики для накатки ребер жесткости

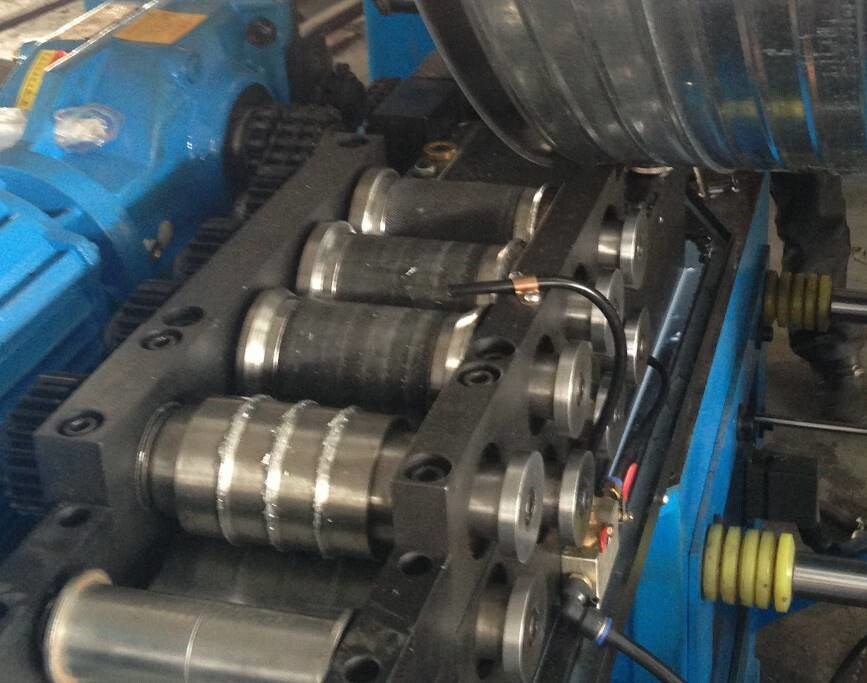

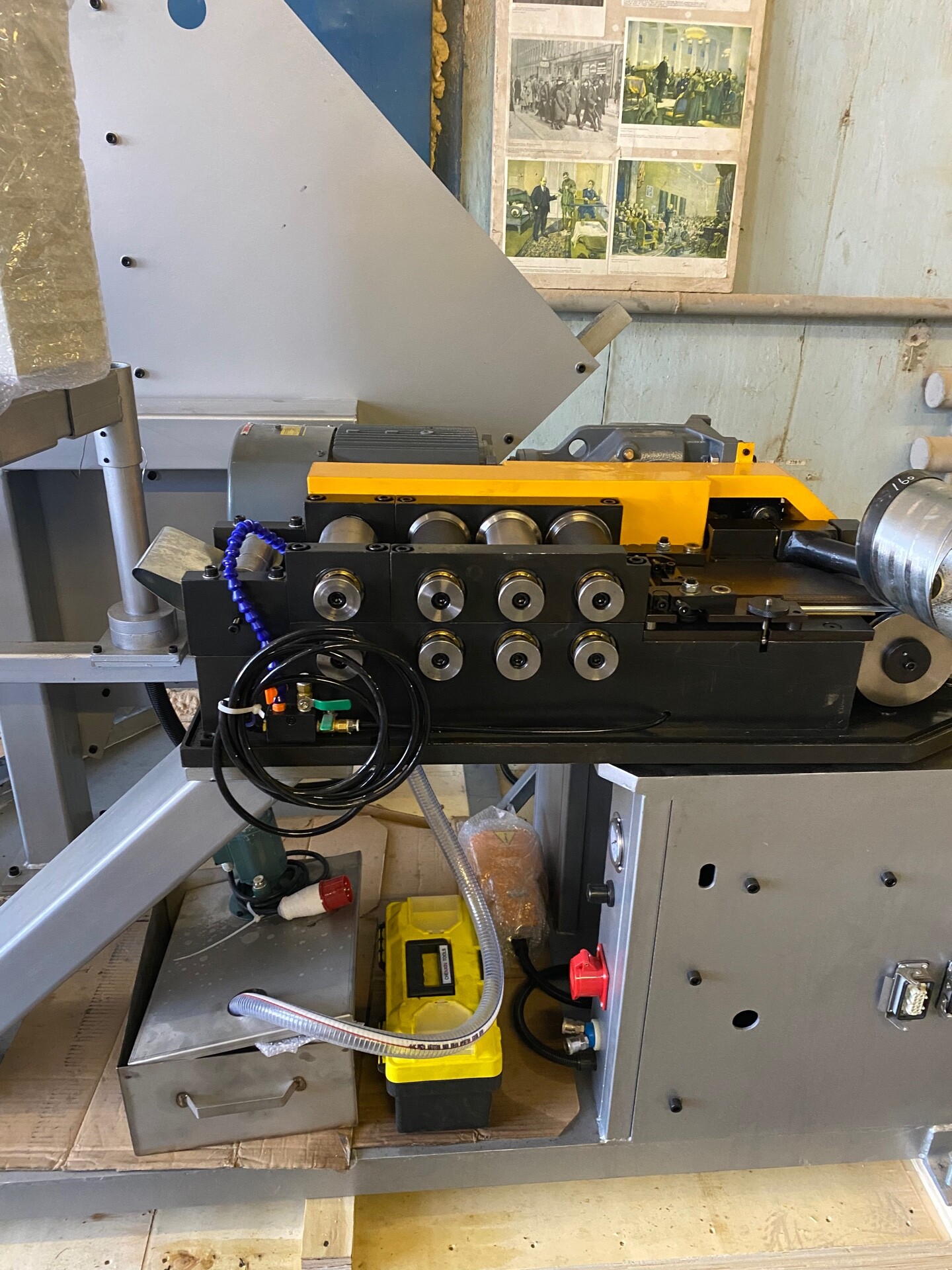

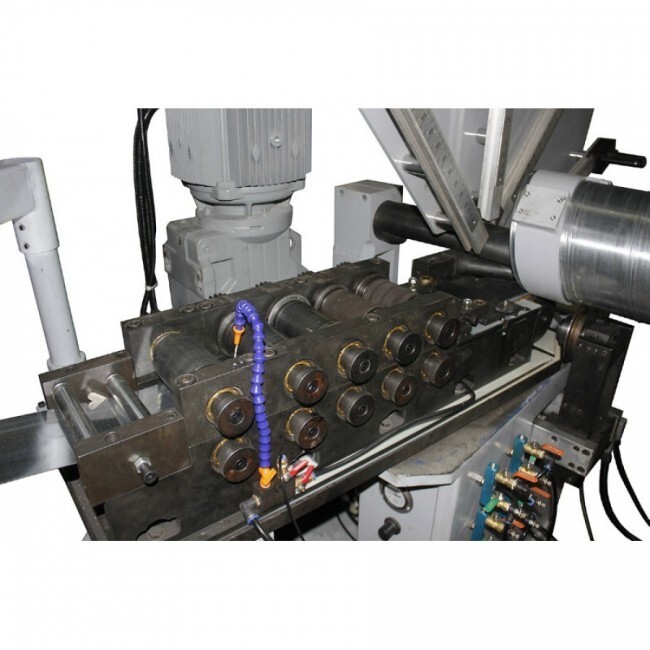

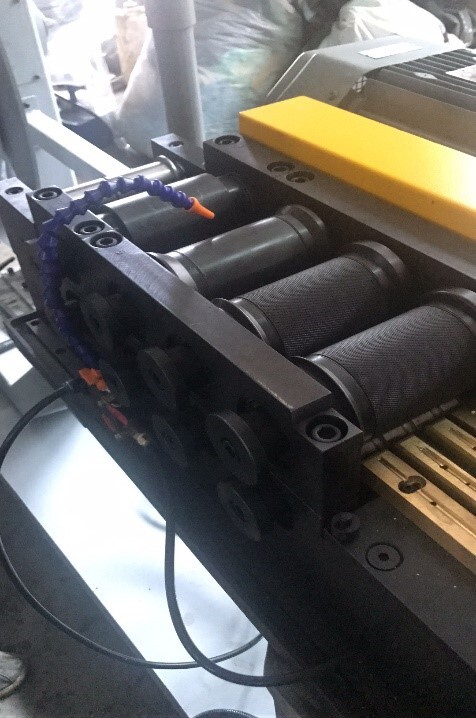

Прокатный стан с подводкой СОЖ
модели спирально-навивных станков:

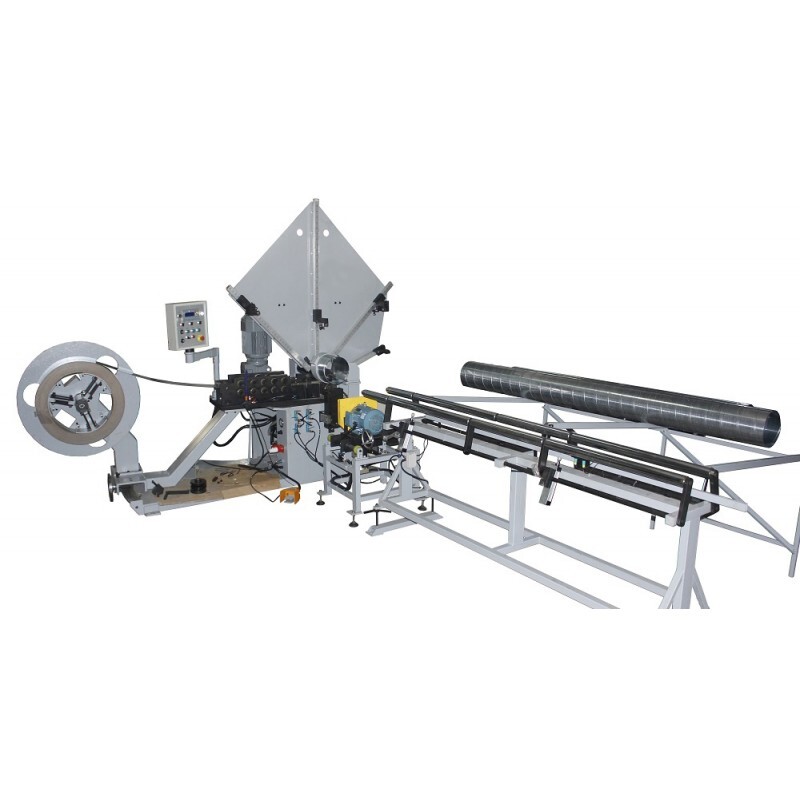

Спирально-навивной станок SBTF-1500 K
(для работы на гибких лентах и жестких кольцах)
Технические характеристики:
Диаметр трубы, мм 80-1500 Материал оцинковка, нержавеющая сталь, алюминий, цветная защитная пластина и т.д. Модель SBTF-1500 K Толщина металла и мин. получаемый диаметр, мм 0.4 >= 85 1.2 >= 250 Скорость подачи, м/мин 1-30 Система управления Автоматическое управление ЧПУ Толщина обрабатываемого материала, мм 0,4 - 1,2 мм - Оцинкованная сталь 0,4 - 0,8 мм - Нержавеющая сталь Ширина рулона, мм 137 Мощность главного двигателя, кВт 5 /380V Мощность двигателя подрезной пилы, кВт 4 Напряжение питания, В 380 В/50 Гц Рабочее давление 0.5~0.7 КПа Габариты ДхШхВ, мм 2850 х 2000 х 2150 Вес, кг 2100
Спирально-навивной станок SBTF-1500
(для работы на гибких лентах)
Технические характеристики:
Диаметр трубы, мм 80-1500 Длина трубы, мм 100-9000 Модель SBTF-1500 Толщина металла и мин. получаемый диаметр, мм 0.4 >= 85 1.2 >= 250 Скорость подачи, м/мин 1-30 Режим работы Автоматическое управление ЧПУ Ручной режим Толщина обрабатываемого материала, мм 0,4-1,2 - оцинкованная сталь 0,4-0,8 - нержавеющая сталь Ширина рулона, мм 137 Мощность главного двигателя, кВт 5 Мощность резания 4 Рабочее давление 0.5~0.7 КПа Габариты ДхШхВ, мм 2850 х 2000 х 2150 Напряжение 380 В/50 Гц Вес, кг 2100 кг
Спирально-навивной станок SBTF-1500 i
с внутренним фальцем

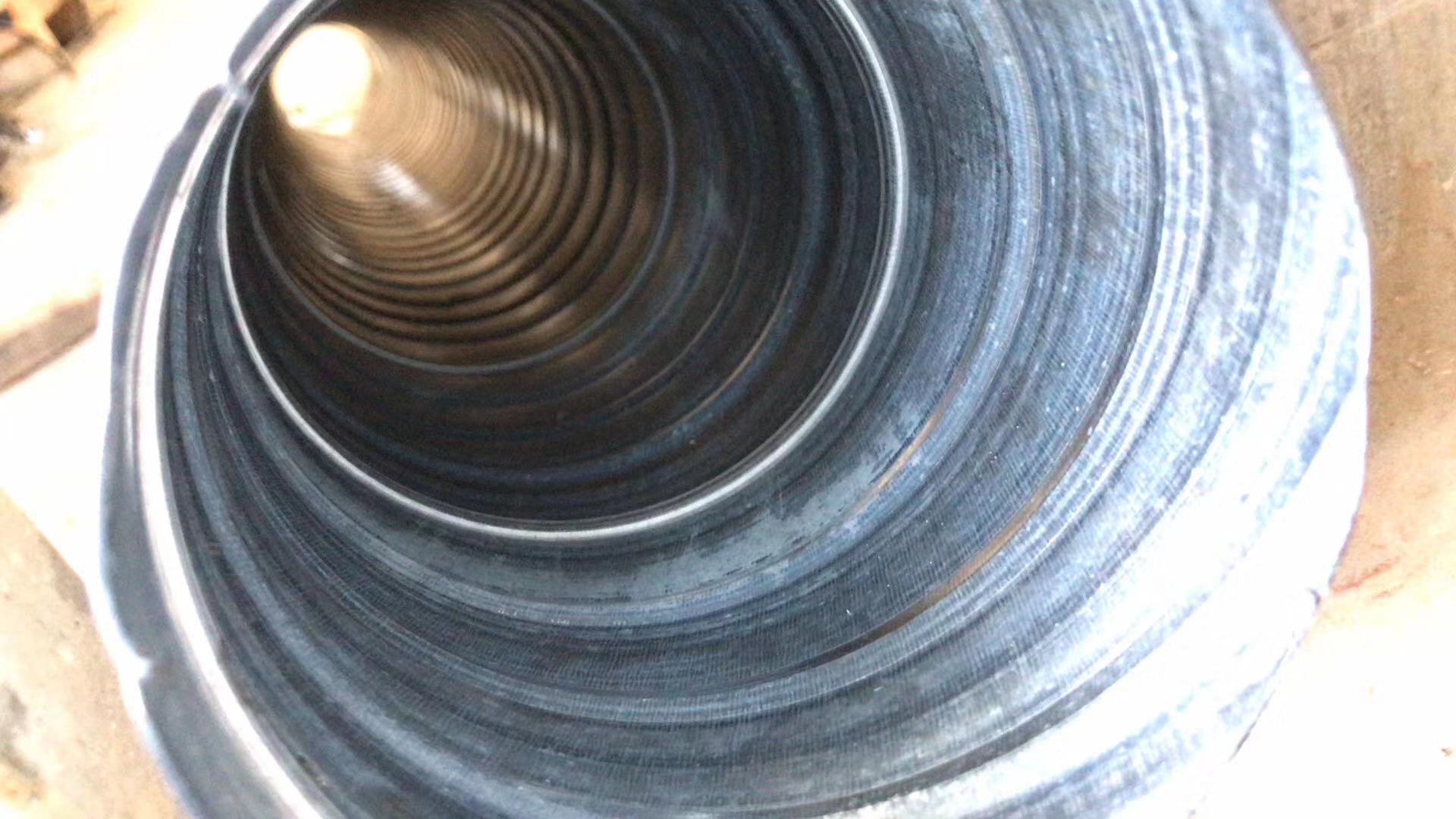

предназначен для производства спиральных навивных труб диаметром от 80 до 1500 мм и толщиной до 1,2 мм с замком внутри
Технические характеристики:
Диаметр трубы, мм 80-1500 Длина трубы, мм 100-9000 Модель SBTF-1500 Толщина металла и мин. получаемый диаметр, мм 0.4 >= 85 1.2 >= 250 Скорость подачи, м/мин 1-30 Режим работы Автоматическое управление ЧПУ Ручной режим Толщина обрабатываемого материала, мм 0,4-1,2 - оцинкованная сталь 0,4-0,8 - нержавеющая сталь Ширина рулона, мм 137 Мощность главного двигателя, кВт 5 Мощность резания 4 Рабочее давление 0.5~0.7 КПа Габариты ДхШхВ, мм 2850 х 2000 х 2150 Напряжение 380 В/50 Гц Вес, кг 2100 кг

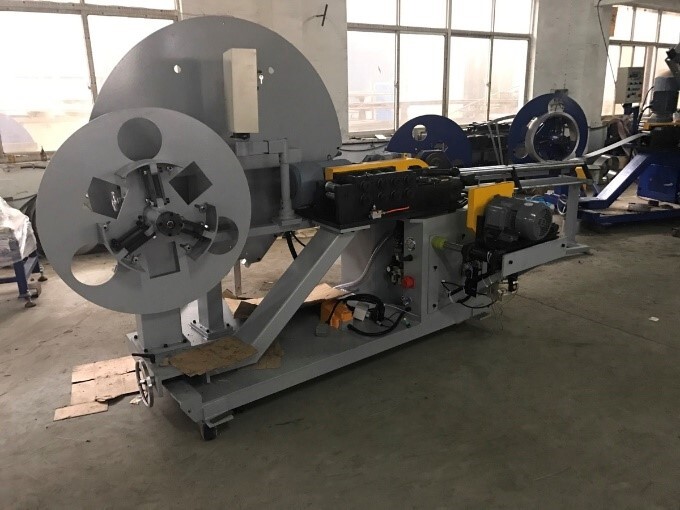

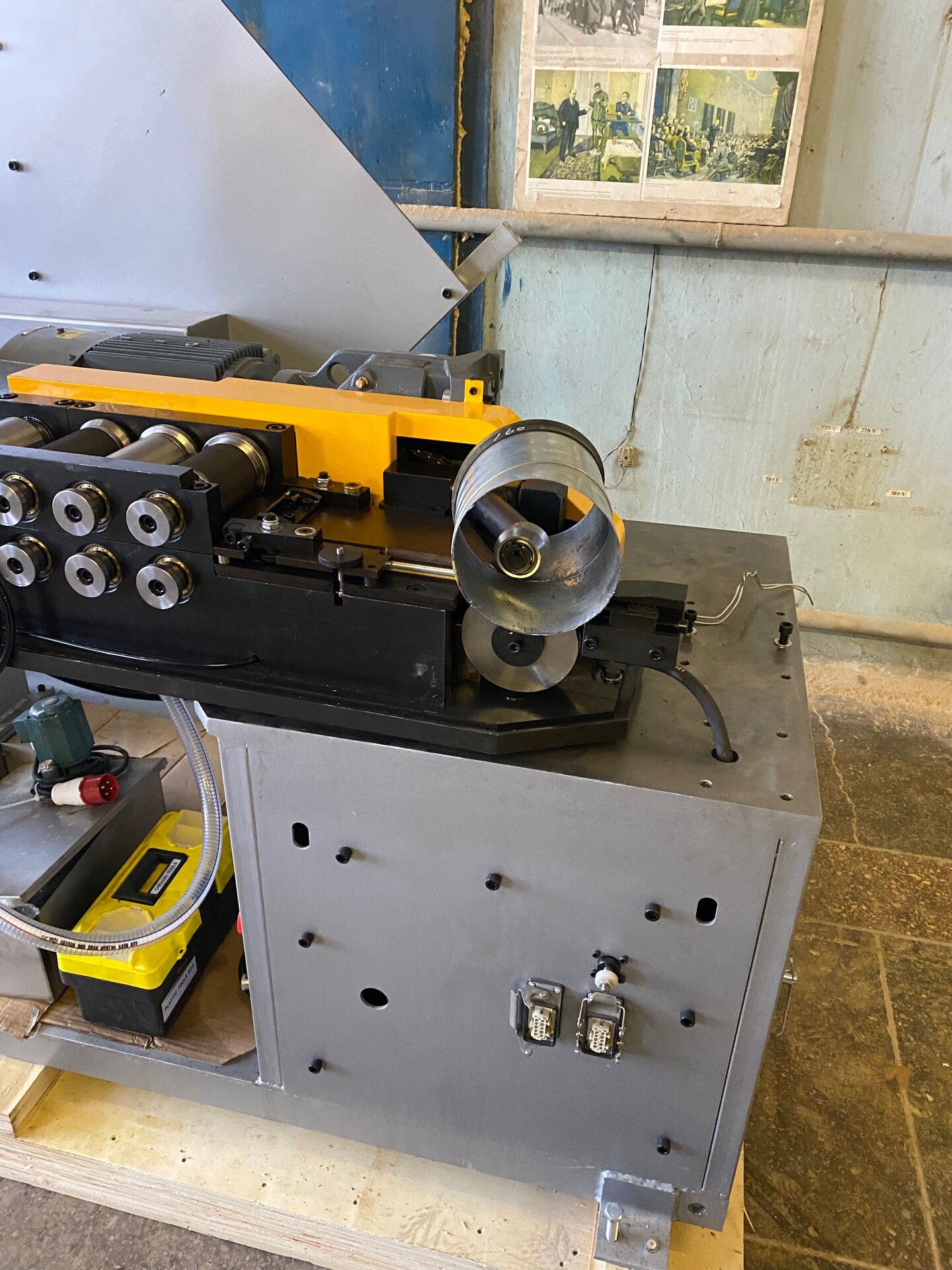

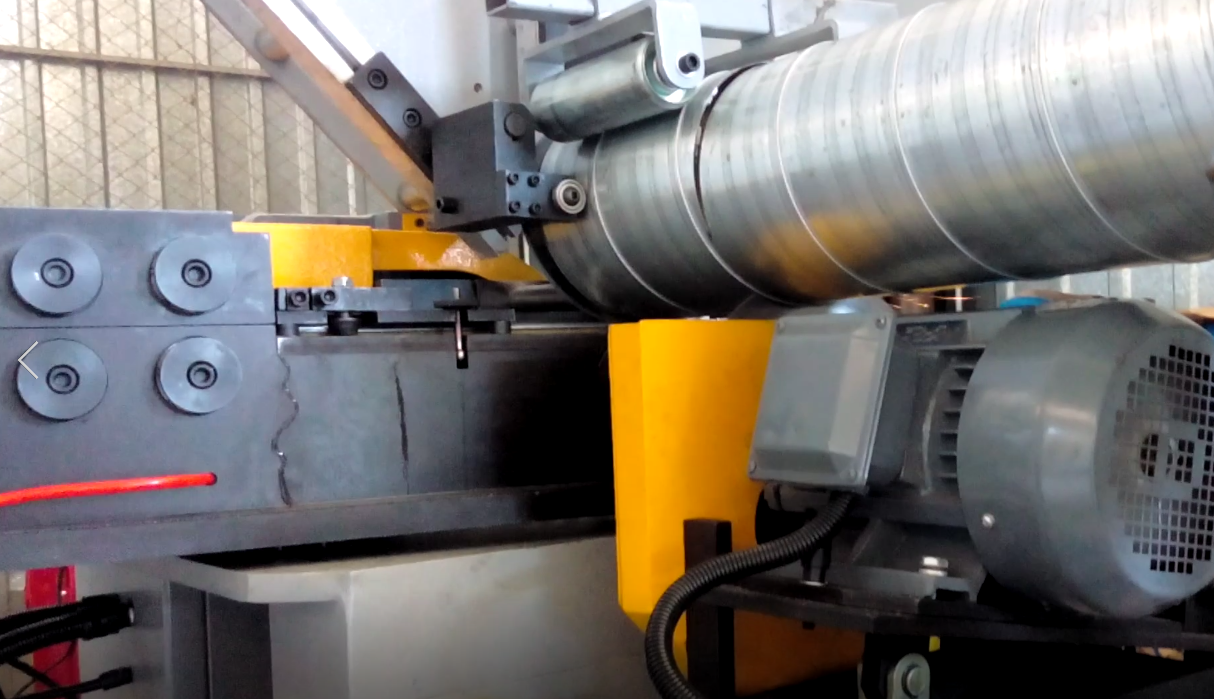

живое фото:
готовые решения/презентации
Посмотреть комплекты станков для изготовления водосточной продукции и воздуховодов
Видео по работе станков:
Принцип работы спирально-навивного станка
SBTF-1500К
Принцип работы спирально-навивного станка
SBTF-1500
Вам может понравиться:
станок для нанесения ребер
жесткости РЖ-1300
Пневматический пуклевочный
станок RI 3579
Станок для сборки
сегментных отводов до 1500 мм
Линия для изготовления
прямоугольных воздуховодов
Станок для тоннельной
сборки воздуховодов
зиг-машина
ЗМ-160х1мм
Фальцеосадочный станок ФОС-М
1300х1мм
Станок для изготовления
гофроколена АСГ-140
Вальцовочный станок
Вс-1300х1мм со стойкой
портальные станки
лазерной резки металла
Скидка на SBTF-1500 и 1500-K
Скидка на первую покупку в нашем магазине. Просто введите свою контактную информацию и сделайте заказ. Скидка активируется автоматически.
ДО КОНЦА АКЦИИ:
модели спирально-навивных станков:
О станках:
Работает на жестких и гибких кольцах.
Стоимость жестких колец рассчитывается отдельно.
Получаемые спирально-навивные трубы используются для прямых участков спирально-навивных воздуховодов, при монтаже систем вентиляции, воздушного отопления, воздухоочистки и труб ППУ.
Технический процесс изготовления спирально-навивной трубы состоит из следующих этапов:
1. Декойлер - поворотный держатель и разматыватель рулона металлической ленты шириной 137 мм.
2. Прокатный стан для формирования замка на ленте. В конструкции прокатного стана предусмотрена возможность регулировки под неразмерный штрипс ±1мм.
3. Закрывающие ролики, для герметичного закрытия сформированного «замка» с регулируемым пневмогидравлическим прижимом. Станок поставляется с комплектом сменных прижимных роликов для работы с различными толщинами заготовок.
4. Веерный держатель гибких колец оснащенный системой линеек, упоров и направляющих, для настройки необходимого диаметра изготавливаемой трубы, диапазоне диаметров 80-1500мм. Опционально станок может быть укомплектован держателем жестких колец и набором жестких колец с фиксированным диаметром производимых труб в диапазоне диаметров 200-1500мм.
5. Отрезная система для отрезки готовой трубы в нужный размер: по выбору заказчика устанавливается абразивная дисковая пила c пневмоприводом или система с дисковым отрезным ножом для бесшумной и безотходной резки труб толщиной до 0.8мм диаметром от 200 до 1500мм. Данный вид резки позволяет получить ровный торец трубы без заусенцев, что обеспечивает дальнейшую безопасную эксплуатацию.
6. Система управления станком с ЧПУ (русифицированная).
7. Станок оборудован системой подачи СОЖ и комплектуется насосом и баком для СОЖ.
8. Приёмный роликовый стол. На приемном роликовом столе установлены мерная линейка с концевым электромагнитным датчиком, который позволяют с высокой точностью изготавливать спирально-навивные воздуховоды необходимой длины.
9. Устройство перехода с гибких на жесткие кольца
10. Профилирующие ролики изготовлены из высокопрочной инструментальной закаленной стали.
Преимущества:
Основными преимуществами спирально-навивных воздуховодов являются:
- Высокая производительность за счет высокой автоматизации.
- Надежное соединение увеличивает показатели воздухонепроницаемости
- Снижение себестоимости готовой продукции за счет сокращения используемого материала
- Значительная экономия пространства за счет меньшей площади поверхности в сравнении с квадратными воздуховодами
узлы станка:
Пульт управления
Отрезная абразивная пила
Шкаф пневмогидравлики
Электро-шкаф
Помпа и бак для СОЖ
Гибкое кольцо малого диаметра
Жесткое кольцо
Жесткое кольцо
Ролики для накатки ребер жесткости
Прокатный стан с подводкой СОЖ
Спирально-навивной станок SBTF-1500 K
(для работы на гибких лентах и жестких кольцах)
Технические характеристики:
Диаметр трубы, мм 80-1500 Материал оцинковка, нержавеющая сталь, алюминий, цветная защитная пластина и т.д. Модель SBTF-1500 K Толщина металла и мин. получаемый диаметр, мм 0.4 >= 85 1.2 >= 250 Скорость подачи, м/мин 1-30 Система управления Автоматическое управление ЧПУ Толщина обрабатываемого материала, мм 0,4 - 1,2 мм - Оцинкованная сталь 0,4 - 0,8 мм - Нержавеющая сталь Ширина рулона, мм 137 Мощность главного двигателя, кВт 5 /380V Мощность двигателя подрезной пилы, кВт 4 Напряжение питания, В 380 В/50 Гц Рабочее давление 0.5~0.7 КПа Габариты ДхШхВ, мм 2850 х 2000 х 2150 Вес, кг 2100
Спирально-навивной станок SBTF-1500
(для работы на гибких лентах)
Технические характеристики:
Диаметр трубы, мм 80-1500 Длина трубы, мм 100-9000 Модель SBTF-1500 Толщина металла и мин. получаемый диаметр, мм 0.4 >= 85 1.2 >= 250 Скорость подачи, м/мин 1-30 Режим работы Автоматическое управление ЧПУ Ручной режим Толщина обрабатываемого материала, мм 0,4-1,2 - оцинкованная сталь 0,4-0,8 - нержавеющая сталь Ширина рулона, мм 137 Мощность главного двигателя, кВт 5 Мощность резания 4 Рабочее давление 0.5~0.7 КПа Габариты ДхШхВ, мм 2850 х 2000 х 2150 Напряжение 380 В/50 Гц Вес, кг 2100 кг
Спирально-навивной станок SBTF-1500 i
с внутренним фальцем
Технические характеристики:
Диаметр трубы, мм 80-1500 Длина трубы, мм 100-9000 Модель SBTF-1500 Толщина металла и мин. получаемый диаметр, мм 0.4 >= 85 1.2 >= 250 Скорость подачи, м/мин 1-30 Режим работы Автоматическое управление ЧПУ Ручной режим Толщина обрабатываемого материала, мм 0,4-1,2 - оцинкованная сталь 0,4-0,8 - нержавеющая сталь Ширина рулона, мм 137 Мощность главного двигателя, кВт 5 Мощность резания 4 Рабочее давление 0.5~0.7 КПа Габариты ДхШхВ, мм 2850 х 2000 х 2150 Напряжение 380 В/50 Гц Вес, кг 2100 кг
Предназначен для производства спиральных навивных труб диаметром от 80 до 1500 мм и толщиной до 1,2 мм с замком внутри
живое фото:
Видео по работе станков:
Принцип работы спирально-навивного станка SBTF-1500К
Принцип работы спирально-навивного станка SBTF-1500
